隧道工程质量保证措施.doc

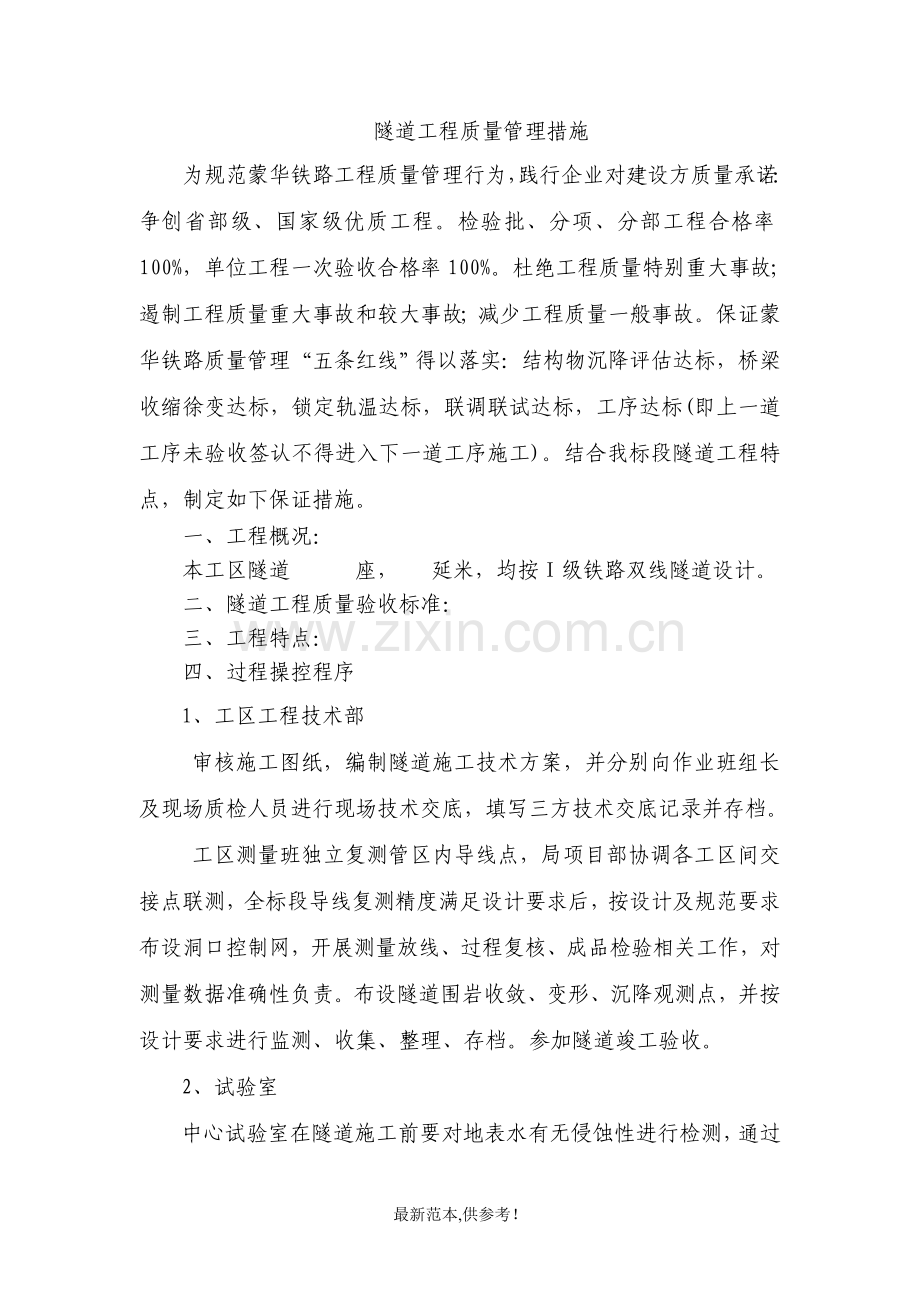

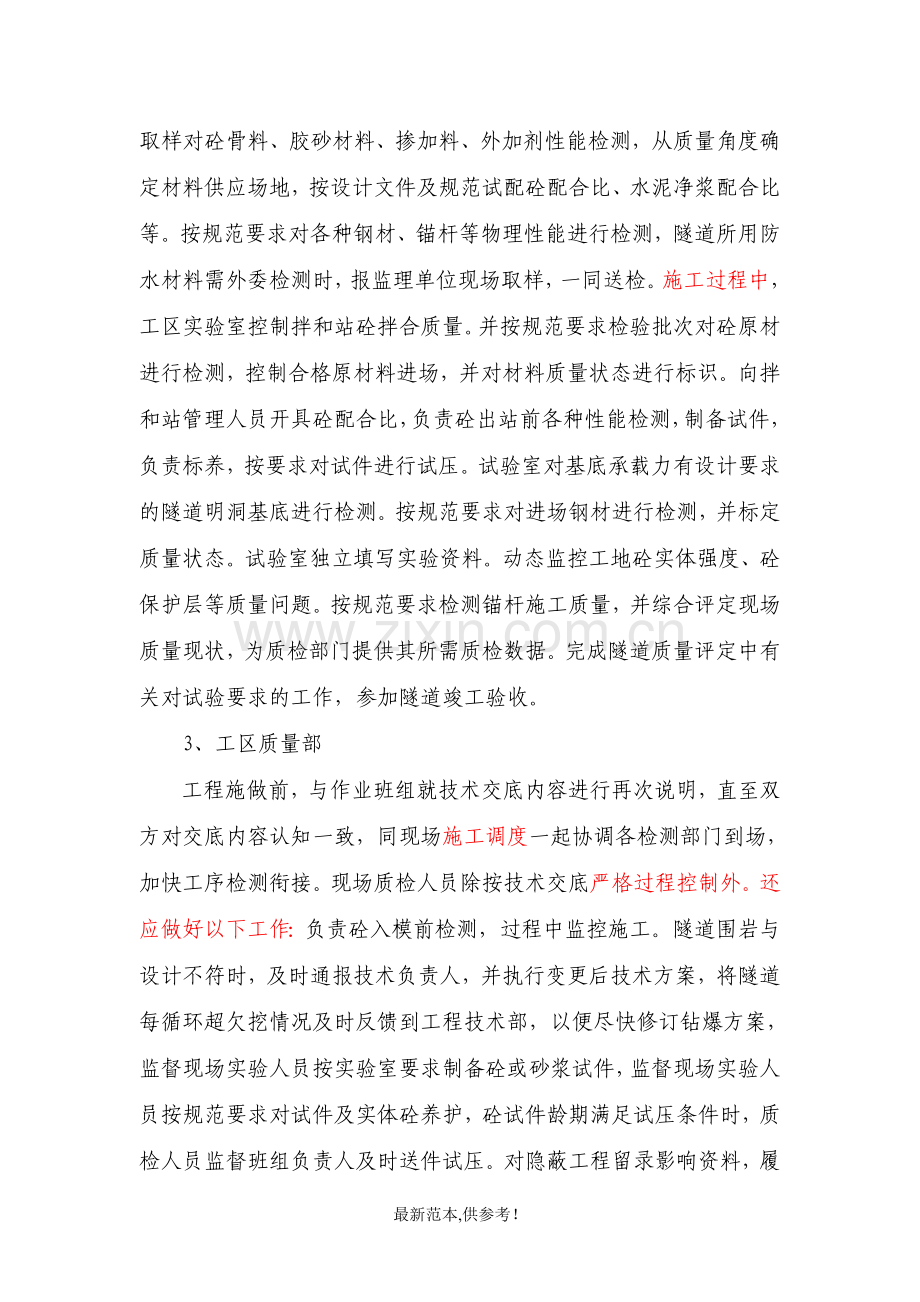

隧道工程质量管理措施为规范蒙华铁路工程质量管理行为，践行企业对建设方质量承诺：争创省部级、国家级优质工程。检验批、分项、分部工程合格率100%，单位工程一次验收合格率100%。杜绝工程质量特别重大事故；遏制工程质量重大事故和较大事故；减少工程质量一般事故。保证蒙华铁路质量管理“五条红线”得以落实：结构物沉降评估达标，桥梁收缩徐变达标，锁定轨温达标，联调联试达标，工序达标(即上一道工序未验收签认不得进入下一道工序施工)。结合我标段隧道工程特点，制定如下保证措施。一、工程概况：本工区隧道 座， 延米，均按级铁路双线隧道设计。 二、隧道工程质量验收标准：三、工程特点：四、过程操控程序1、工区工程技术部审核施工图纸，编制隧道施工技术方案，并分别向作业班组长及现场质检人员进行现场技术交底，填写三方技术交底记录并存档。工区测量班独立复测管区内导线点，局项目部协调各工区间交接点联测，全标段导线复测精度满足设计要求后，按设计及规范要求布设洞口控制网，开展测量放线、过程复核、成品检验相关工作，对测量数据准确性负责。布设隧道围岩收敛、变形、沉降观测点，并按设计要求进行监测、收集、整理、存档。参加隧道竣工验收。2、试验室中心试验室在隧道施工前要对地表水有无侵蚀性进行检测，通过取样对砼骨料、胶砂材料、掺加料、外加剂性能检测，从质量角度确定材料供应场地，按设计文件及规范试配砼配合比、水泥净浆配合比等。按规范要求对各种钢材、锚杆等物理性能进行检测，隧道所用防水材料需外委检测时，报监理单位现场取样，一同送检。施工过程中，工区实验室控制拌和站砼拌合质量。并按规范要求检验批次对砼原材进行检测，控制合格原材料进场，并对材料质量状态进行标识。向拌和站管理人员开具砼配合比，负责砼出站前各种性能检测，制备试件，负责标养，按要求对试件进行试压。试验室对基底承载力有设计要求的隧道明洞基底进行检测。按规范要求对进场钢材进行检测，并标定质量状态。试验室独立填写实验资料。动态监控工地砼实体强度、砼保护层等质量问题。按规范要求检测锚杆施工质量，并综合评定现场质量现状，为质检部门提供其所需质检数据。完成隧道质量评定中有关对试验要求的工作，参加隧道竣工验收。3、工区质量部工程施做前，与作业班组就技术交底内容进行再次说明，直至双方对交底内容认知一致，同现场施工调度一起协调各检测部门到场，加快工序检测衔接。现场质检人员除按技术交底严格过程控制外。还应做好以下工作：负责砼入模前检测，过程中监控施工。隧道围岩与设计不符时，及时通报技术负责人，并执行变更后技术方案，将隧道每循环超欠挖情况及时反馈到工程技术部，以便尽快修订钻爆方案，监督现场实验人员按实验室要求制备砼或砂浆试件，监督现场实验人员按规范要求对试件及实体砼养护，砼试件龄期满足试压条件时，质检人员监督班组负责人及时送件试压。对隐蔽工程留录影响资料，履行“三检制度”，合格后填写工程质检单，负责向监理报检，未经检验合格，严禁进入下道工序施工。组织相关人员进行隧道围岩量测，负责上级有关检测机构组织的质量检查工作，负责质量问题整改闭环管理工作，按验标要求对隧道工程质量进行验收评定，负责组织隧道交验。4、工区物资设备部物资部门采购材料需满足设计及规范要求，材料进场时需报检实验室按规范要求检测，设备部门负责进场机械设备性能是否满足施工需要，负责特种设备性能检验鉴定。通过以上控制程序彻底解决隧道施工以下常见质量问题：隧道洞口开挖不按经批准的方案施工，造成边仰坡不稳定；隧道开挖方法未履行变更手续随意改变；未按设计要求，擅自取消、减少或改变钢架、格栅、锚杆、管棚、小导管、预注浆等支护措施；超挖部位不按验标要求处理；喷混凝土大面积厚度不足；防水板后未按设计要求设置盲管；未按设计要求安装埋设止水带或止水条；因测量错误或施工原因，洞身初期支护侵限，造成局部二次衬砌厚度不足；隧道贯通误差超标；较大范围内衬砌厚度不满足设计要求；隧底处理不按规定施作，影响无砟轨道施工；隧道渗漏水严重。五、具体质量保证措施：（一） 一般性施工措施1、严格按批准的施工方案组织施工。 2、施工前全面熟悉设计文件，核实线路资料，对隧道工点中的高程、坡度、平面曲线要素等线路参数，若与线路资料不符，及时提出以便处理。 3、施工前先核实隧道加宽、衬砌类型、建筑材料等资料，如有疑问及时向设计单位提出，核实后方可施工。 4、初期支护和围岩均为暗挖隧道主要受力结构，施工时严格按设计办理，减少对围岩的扰动，并确保初期支护的施工质量。施工中逐段核实地质情况，取样化验地下水，并加强监测，若与设计不符及时提出，以便处理。 5、隧道内焊接施工注意事项 隧道内焊接施工对防水板进行防护，并严格执行铁路隧道防排水施工技术指南（TZ331-2009）第 8.4.9 条和第 8.4.10 条、铁路隧道工程施工安全技术规程（TB10304-2009）第 8.3.3 条的有关规定。 隧道特殊情况下必须采用焊接施工时， 严格执行铁路隧道工程施工安全技术规程（TB10304-2009）第 12.5.14 条的有关规定。隧道内接地系统钢筋焊接施工安全防护需符合通号专业相关要求。 6涌水突泥风险防范措施 施工中加强超前地质预报和施工地质工作,逐段核实地质信息，开展施工期涌水突泥风险评估，若与设计不符及时提出，以便处理，必要时及时采取应急措施。 7、施工前对地下管线进行详细调查，施工中对地下管线进行监控，如有异常情况，及时报告相关单位，以便处理。8、施工严格按照“先探测、严控水、强支护、勤量测、早衬砌”的原则组织施工，制定严格的施工质量保证措施。9、对隧道施工的各个环节制定作业指导书，严格按照批准的实施性施工组织设计和工艺流程施工，加大管理力度，对初期支护施工中，拱架安装、锚杆施做、湿喷砼工艺及其与围岩的密贴性等环节，以及防水板挂设、二次衬砌施工中所有质量控制要点进行技术员和质检员旁站监督。10、保证测量精度：开工前，首先进行隧道的控制测量，布设单位工程测量专用控制网，采用双导线进洞方式保证测量的精确性。11、超前预报，科学施工：采用新技术以保证隧道施工质量，在隧道地质复杂地段采用综合超前地质预测预报，主要进行掌子面施工地质素描、TSP-203系统超前地质预报、地质雷达、超前钻孔探测、红外线探水等综合地质预报技术，查明不良地质，采取科学可行的施工方法，做好防护加固措施。12、控制爆破开挖，勤量测：采用光面爆破、预裂爆破等控制爆破新工艺，严格控制超欠挖，减少爆破对围岩的扰动。进行围岩现场监控量测，根据量测数据及时判定围岩稳定状态，确定支护衬砌施工时间。13、保证原材料质量：工程材料，特别是临时支护用料、防水用料必须经检验合格后方可使用。14、保证衬砌质量：喷射砼采用湿喷技术，砼自动计量拌制。初期支护表面做到平顺，无空鼓、裂缝、松酥。表面平整度用2m靠尺检查，最大允许偏差符合验收标准要求。衬砌采用模板衬砌台车，泵送挤压技术、拱部注浆等灌注二衬砼，重视衬砌防渗漏水施工，保证衬砌振捣密实度，提高砼抗渗耐腐蚀性和砼耐久性。加强隧道防水工程施工质量，保证隧道 “不渗不漏”。加强基底的清理工作，使砼座落在坚硬的基岩上整体浇筑，不间歇施工和加强捣固。15、保证附属工程质量：水沟电缆槽使用钢模，保证尺寸准确、棱角分明、线条顺畅，盖板安装平稳。16、砼防侵蚀措施：在隧道开挖时，随时核对围岩级别与地下水状态，如与设计不符，及时反馈信息。施工中遇地下水，首先取样化验，了解是否有侵蚀性，以便决定是否变更水泥品种，调整水灰比或采取其他措施，以防侵蚀。17、沉降观测设置：隧道设置变形缝处变形缝两侧设置不少于一组沉降观测点，以便记录施工阶段及至铺轨前的沉降差异情况数据。18、隧道施工时贯彻仰拱先行的原则，仰拱填充与仰拱砼分层灌注，不得留纵向施工缝；仰拱及底板施工前严格清底，不得留有虚碴。（二）光面爆破质量控制措施做好超前地质预报工作，准确判定围岩的岩性，合理设计爆破参数，为提高光面爆破效果提供前提条件。钻爆作业严格按爆破设计图进行钻眼、装药、接线和引爆。如开挖条件出现变化需要变更设计时，由主管技术人员确定。钻眼前按设计爆破图用红丹标出炮眼位置及开挖轮廓线，经检查符合设计要求后才可钻眼。钻眼符合下列要求：按照炮眼布置图正确钻孔；掏槽眼眼口间距误差和眼底间距误差不大于5cm；辅助眼深度、角度按设计施工，眼口排距、行距误差均不得大于10cm；周边眼位置在设计断面轮廓线上，允许沿轮廓线调整，其误差不大于5cm，眼底不超出开挖面轮廓线10cm；内圈炮眼至周边眼的排距误差不大于5cm，炮眼深度超过2.5m时，内圈眼与周边眼以相同的斜率钻眼；当开挖面凸凹面较大时，按实际情况，调整炮眼深度，力求所有炮眼（除掏槽眼和底眼外）眼底在同一垂直面上；钻眼完毕，按炮眼布置图进行检查，并做好记录，有不符合要求的炮眼重钻，经检查合格后，装药起爆。装药分片分组，按爆破技术参数及炮孔布置规定的单孔装药量、雷管段别“对号入座”。周边眼采用不耦合装药方式。装药前将炮眼内泥浆、石粉吹洗干净。所有装药的炮眼均堵塞炮泥，周边眼的堵塞长度大于20cm，仔细连线并检查有无漏连现象。（三 ）喷锚支护质量保证措施围岩采用大管棚或超前小导管、锚杆支护时，注浆自上而下，先边后中的顺序进行。施工前对注浆机械系统进行调试，检查钢管，清除管内杂物；注浆过程中正确掌握浆液流量、压力与时间的关系，适时调整注浆时间。型钢拱架统一在有资质的加工厂定制。格栅钢架在构件加工厂统一加工，在大样台上进行，保证格栅加工的精度，经检验合格后运至施工现场。型钢拱架和格栅钢架用于工程前进行试拼，架立符合设计要求，连接螺栓拧紧，数量符合设计要求，节点板密贴对证，格栅钢架拼装连接圆顺。进行围岩监控量测，根据量测数据判定围岩稳定状态，确定衬砌施工时间。（四）隧道结构砼工程质量保证措施加强基底的清理工作，使砼座落在坚硬的基岩上；砼整体浇筑，不间歇施工和加强捣固；尽量减少超挖，超挖部分采用与衬砌同标号砼浇筑回填；加强起拱线和拱顶部位的砼振捣，做到衬砌与围岩密贴；软弱围岩地段加强支护，优先进行仰拱施工及早封闭成环；选用配合比最佳级配集料的砼，使其快硬和早强；隧道衬砌段与掌子面拉开适当的距离，防止围岩爆破时砼受到扰动造成开裂。在整个砼生产过程中，拌和设备要经常进行检查，包括砼拌和物的均匀性、适宜的拌和时间、自动计量设备的准确性、机器及叶片的磨损程度等。砼的运输能力适应砼的凝结速度和浇注速度需要，以保持砼均匀性和规定的坍落度，并充分发挥设备效率。隧道正洞衬砌采用液压衬砌台车整体浇筑，横洞及平行导洞采用拱架小模板浇筑。采用泵送挤压技术和拱部注浆浇筑砼，保证衬砌振捣密实，杜绝隧道渗漏水。砼灌注完成后，按规范要求进行养生。（五）隧道工程“不渗不漏”保证措施1、施工中严格进行超前地质预测预报，并对地质资料仔细分析，特别注意突水、突泥的征兆观测，如有异常，尽快采取措施，必要时将人员和机械撤离掌子面。 2、施工衬砌砼前，做好砼配比试验和抗渗试验。3、砼衬砌前，对砼端头进行凿毛处理，施工缝处设置好止水带。4、针对涌水大小，采用引、排、堵等措施，设置横向和纵向排水盲沟，将水引流至隧道两侧边沟内。5、地下水丰富地段，加设高分子防水卷材和软式透水管以加强排水效果。6、采用泵送挤压和拱部注浆灌注衬砌砼技术，严禁人工上料入模。加强砼振捣，避免漏振漏捣。按设计要求掺加砼外加剂，以达到衬砌防水、防腐等目的。7、加强检测工作，对有渗漏现象的衬砌处采用拱背压浆处理。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】最新范本,供参考！
