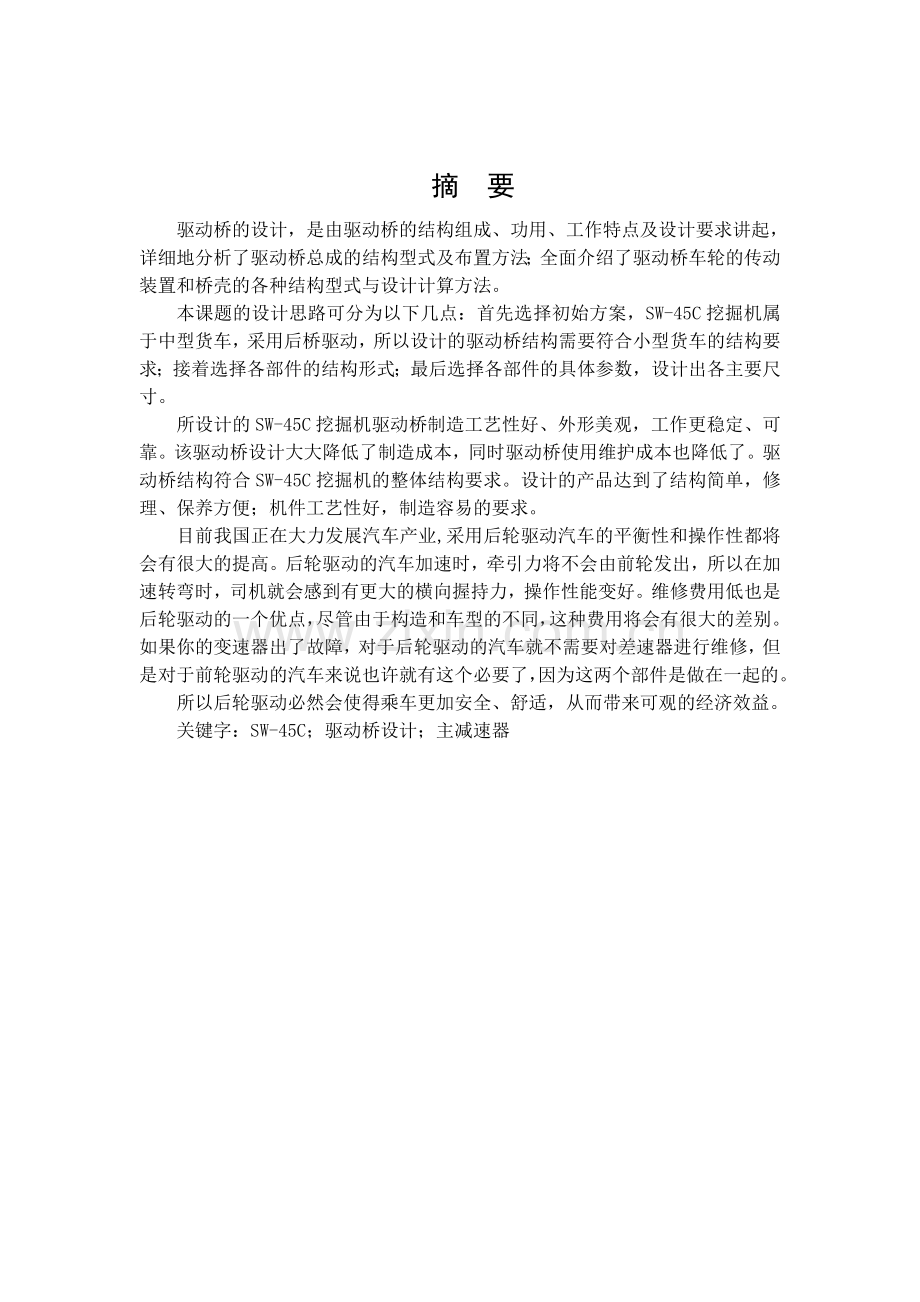

摘 要
驱动桥的设计，是由驱动桥的结构组成、功用、工作特点及设计要求讲起，详细地分析了驱动桥总成的结构型式及布置方法；全面介绍了驱动桥车轮的传动装置和桥壳的各种结构型式与设计计算方法。
本课题的设计思路可分为以下几点：首先选择初始方案，SW-45C挖掘机属于中型货车，采用后桥驱动，所以设计的驱动桥结构需要符合小型货车的结构要求；接着选择各部件的结构形式；最后选择各部件的具体参数，设计出各主要尺寸。
所设计的SW-45C挖掘机驱动桥制造工艺性好、外形美观，工作更稳定、可靠。该驱动桥设计大大降低了制造成本，同时驱动桥使用维护成本也降低了。驱动桥结构符合SW-45C挖掘机的整体结构要求。设计的产品达到了结构简单，修理、保养方便；机件工艺性好，制造容易的要求。
目前我国正在大力发展汽车产业,采用后轮驱动汽车的平衡性和操作性都将会有很大的提高。后轮驱动的汽车加速时，牵引力将不会由前轮发出，所以在加速转弯时，司机就会感到有更大的横向握持力，操作性能变好。维修费用低也是后轮驱动的一个优点，尽管由于构造和车型的不同，这种费用将会有很大的差别。如果你的变速器出了故障，对于后轮驱动的汽车就不需要对差速器进行维修，但是对于前轮驱动的汽车来说也许就有这个必要了，因为这两个部件是做在一起的。
所以后轮驱动必然会使得乘车更加安全、舒适，从而带来可观的经济效益。
关键字：SW-45C；驱动桥设计；主减速器

Abstract
Drive axle was designed by the drive axle of the composition, function, work characteristics and design requirements Let's talk about a detailed analysis of the drive axle assembly of the structure type and layout methods; a comprehensive overview of drive axle gear wheel and axle housing a variety of structural type and design methodology.
The design ideas of this topic can be divided into the following points: first choose the initial program, wajueji belong to medium-sized trucks, used rear axle drive, so the design of the drive axle structure required to meet the structural requirements for a medium goods vehicle; and then select the various components of the structure of form; final choice of specific parameters of the components to design the main dimensions.
Designed SW-45C wajueji drive axle manufacturing process is good, pleasing in appearance, work is more stable and reliable. The drive axle designed to greatly reduce manufacturing costs, while driving axle Maintenance costs are reduced. SW-45C wajueji drive axle structure in line with the overall structure of demand. Products designed to achieve a simple structure, repair, maintenance convenient; mechanical technology, good manufacturing easy requirements.
At present, China is vigorously developing the automotive industry, using rear-wheel-drive vehicles have the balance and maneuverability will be greatly improved. Rear-wheel drive vehicle acceleration, traction will not be issued by the front wheel, so when the speed turn, the driver will feel a greater lateral grip force, the operational performance better. Low maintenance cost is also a rear-wheel drive an advantage, although due to the different structures and models, such costs will be very different. If your transmission broke down, and for the rear-wheel drive vehicles do not need to carry out maintenance on the differential, but for front-wheel drive vehicles may be there is this necessary, because these two components are doing together .
So, is bound to rear-wheel drive makes the car more secure, comfortable, and thus bring about considerable economic benefits.
Keywords: SW-45C ; drive axle design; main reduce

目 录

摘要 I
ABSTRACT II
第1章 绪论 1
1.1 概述 1
1.1.1 驱动桥总成概述 1
1.1.2 驱动桥设计的要求 1
第2章 总体方案论证 2
2.1 非断开式驱动桥 2
2.2 断开式驱动桥 2
2.3 多桥驱动的布置 3
第3章 主减速器设计 5
3.1 主减速器结构方案分析 5
3.1.1 螺旋锥齿轮传动 5
3.1.2 结构形式 6
3.2 主减速器主从动锥齿轮的支承方案 7
3.2.1 主动锥齿轮的支承 7
3.2.2 从动锥齿轮的支承 8
3.3 主减速器锥齿轮设计 8
3.3.1 主减速比i的确定 8
3.3.2 主减速器锥齿轮的主要参数选择 12
3.4 主减速器锥齿轮的材料 15
3.5 主减速器锥齿轮的强度计算 16
3.5.1 单位齿长圆周力 16
3.5.2 齿轮弯曲强度 17
3.5.3 轮齿接触强度 18
3.6 主减速器锥齿轮轴承的设计计算 20
3.6.1 锥齿轮齿面上的作用力 20
3.6.2 锥齿轮轴承的载荷 21
3.6.3 锥齿轮轴承型号的确定 21
第4章 差速器设计 24
4.1 差速器结构形式选择 24
4.2 对称式圆锥行星齿轮差速器.......................... 25
4.2.1 差速器齿轮的几何尺寸计算与强度计算............. 28
4.3 差速器齿轮的材料 30
4.4 普通锥齿轮式差速器齿轮强度计算 30
第5章 驱动车轮的传动装置设计 33
5.1 半轴的型式 33
5.2 半轴的设计与计算 34
5.2.1 全浮式半轴的设计计算 34
5.3 半轴的结构设计及材料与热处理 37
第6章 驱动桥壳设计 39
6.1 桥壳的结构型式 39
6.2 桥壳的受力分析及强度计算 40
结 论 42
参考文献 43
致　　谢 44
附 录 45

第1章 绪 论
1.1 概述
1.1.1驱动桥总成概述
随着汽车工业的发展及汽车技术的提高，驱动桥的设计，制造工艺都在日益完善。驱动桥也和其他汽车总成一样，除了广泛采用新技术外，在机构设计中日益朝着“零件标准化、部件通用化、产品系列化”的方向发展及生产组织的专业化目标前进。
汽车驱动桥位于传动系的末端, 一般由主减速器，差速器，车轮传动装置和桥壳组成。其基本功用是增扭、降速和改变转矩的传递方向，即增大由传动轴或直接从变速器传来的转矩，并将转矩合理的分配给左右驱动车轮；其次，驱动桥还要承受作用于路面或车身之间的垂直力，纵向力和横向力，以及制动力矩和反作用力矩等。
根据车桥上车轮的作用，车桥又可分为转向桥、驱动桥、转向驱动桥和支持桥四种类型。其中，转向桥和支持桥都属于从动桥，一般越野车多以前桥为转向桥，而后桥为驱动桥。
驱动桥的结构型式与驱动车轮的悬挂型式密切相关。当驱动车轮采用非独立悬挂时，例如在绝大多数的载货汽车和部分小轿车上，都是采用非断开式驱动桥；当驱动车轮采用独立悬挂时，则配以断开式驱动桥。
1.1.2 驱动桥设计的要求
设计驱动桥时应当满足如下基本要求：
1）选择适当的主减速比，以保证汽车在给定的条件下具有最佳的动力性和燃油经济性。外廓尺寸小，保证汽车具有足够的离地间隙，以满足通过性的要求。
2）齿轮及其它传动件工作平稳，噪声小。在各种载荷和转速工况下有较高的传动效率。
3）具有足够的强度和刚度，以承受和传递作用于路面和车架或车身间的各种力和力矩；在此条件下，尽可能降低质量，尤其是簧下质量，减少不平路面的冲击载荷，提高汽车的平顺性。与悬架导向机构运动协调。
4）结构简单，加工工艺性好，制造容易，维修，调整方便。
第二章 驱动桥设计方案的确定
2.1 非断开式驱动桥
普通非断开式驱动桥，由于结构简单、造价低廉、工作可靠，广泛用在各种载货汽车、客车和公共汽车上，在多数的越野汽车和部分轿车上也采用这种结构。他们的具体结构、特别是桥壳结构虽然各不相同，但是有一个共同特点，即桥壳是一根支承在左右驱动车轮上的刚性空心梁，齿轮及半轴等传动部件安装在其中。这时整个驱动桥、驱动车轮及部分传动轴均属于簧下质量，汽车簧下质量较大，这是它的一个缺点。
驱动桥的轮廓尺寸主要取决于主减速器的型式。在汽车轮胎尺寸和驱动桥下的最小离地间隙已经确定的情况下，也就限定了主减速器从动齿轮直径的尺寸。在给定速比的条件下，如果单级主减速器不能满足离地间隙要求，可该用双级结构。在双级主减速器中，通常把两级减速器齿轮放在一个主减速器壳体内，也可以将第二级减速齿轮作为轮边减速器。对于轮边减速器：越野汽车为了提高离地间隙，可以将一对圆柱齿轮构成的轮边减速器的主动齿轮置于其从动齿轮的垂直上方；公共汽车为了降低汽车的质心高度和车厢地板高度，以提高稳定性和乘客上下车的方便，可将轮边减速器的主动齿轮置于其从动齿轮的垂直下方；有些双层公共汽车为了进一步降低车厢地板高度，在采用圆柱齿轮轮边减速器的同时，将主减速器及差速器总成也移到一个驱动车轮的旁边。
在少数具有高速发动机的大型公共汽车、多桥驱动汽车和超重型载货汽车上，有时采用蜗轮式主减速器，它不仅具有在质量小、尺寸紧凑的情况下可以得到大的传动比以及工作平滑无声的优点，而且对汽车的总体布置很方便。
2.2 断开式驱动桥
断开式驱动桥区别于非断开式驱动桥的明显特点在于前者没有一个连接左右驱动车轮的刚性整体外壳或梁。断开式驱动桥的桥壳是分段的，并且彼此之间可以做相对运动，所以这种桥称为断开式的。另外，它又总是与独立悬挂相匹配，故又称为独立悬挂驱动桥。这种桥的中段，主减速器及差速器等是悬置在车架横粱或车厢底板上，或与脊梁式车架相联。主减速器、差速器与传动轴及一部分驱动车轮传动装置的质量均为簧上质量。两侧的驱动车轮由于采用独立悬挂则可以彼此独立地相对于车架或车厢作上下摆动，相应地就要求驱动车轮的传动装置及其外壳或套管作相应摆动。
汽车悬挂总成的类型及其弹性元件与减振装置的工作特性是决定汽车行驶平顺性的主要因素，而汽车簧下部分质量的大小，对其平顺性也有显著的影响。断开式驱动桥的簧下质量较小，又与独立悬挂相配合，致使驱动车轮与地面的接触情况及对各种地形的适应性比较好，由此可大大地减小汽车在不平路面上行驶时的振动和车厢倾斜，提高汽车的行驶平顺性和平均行驶速度，减小车轮和车桥上的动载荷及零件的损坏，提高其可靠性及使用寿命。但是，由于断开式驱动桥及与其相配的独立悬挂的结构复杂，故这种结构主要见于对行驶平顺性要求较高的一部分轿车及一些越野汽车上，且后者多属于轻型以下的越野汽车或多桥驱动的重型越野汽车。
2.3 多桥驱动的布置
为了提高装载量和通过性，有些重型汽车及全部中型以上的越野汽车都是采用多桥驱动，常采用的有4×4、6×6、8×8等驱动型式。在多桥驱动的情况下，动力经分动器传给各驱动桥的方式有两种。相应这两种动力传递方式，多桥驱动汽车各驱动桥的布置型式分为非贯通式与贯通式。前者为了把动力经分动器传给各驱动桥，需分别由分动器经各驱动桥自己专用的传动轴传递动力，这样不仅使传动轴的数量增多，且造成各驱动桥的零件特别是桥壳、半轴等主要零件不能通用。而对8×8汽车来说，这种非贯通式驱动桥就更不适宜，也难于布置了。
为了解决上述问题，现代多桥驱动汽车都是采用贯通式驱动桥的布置型式。
在贯通式驱动桥的布置中，各桥的传动轴布置在同一纵向铅垂平面内，并且各驱动桥不是分别用自己的传动轴与分动器直接联接，而是位于分动器前面的或后面的各相邻两桥的传动轴，是串联布置的。汽车前后两端的驱动桥的动力，是经分动器并贯通中间桥而传递的。其优点是，不仅减少了传动轴的数量，而且提高了各驱动桥零件的相互通用性，并且简化了结构、减小了体积和质量。这对于汽车的设计(如汽车的变型)、制造和维修，都带来方便。
由于非断开式驱动桥结构简单、造价低廉、工作可靠，查阅资料，参照国内相关货车的设计,最后本课题选用非断开式驱动。

第3章 主减速器设计
主减速器是汽车传动系中减小转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。对发动机纵置的汽车，其主减速器还利用锥齿轮传动以改变动力方向。由于汽车在各种道路上行使时，其驱动轮上要求必须具有一定的驱动力矩和转速，在动力向左右驱动轮分流的差速器之前设置一个主减速器后，便可使主减速器前面的传动部件如变速器、万向传动装置等所传递的扭矩减小，从而可使其尺寸及质量减小、操纵省力。
驱动桥中主减速器、差速器设计应满足如下基本要求：
1）所选择的主减速比应能保证汽车具有最佳的动力性和燃料经济性。
2）外型尺寸要小，保证有必要的离地间隙；齿轮或其它传动件工作平稳，噪音小。
3）在各种转速和载荷下具有高的传动效率；与悬架导向机构运动协调。
4）在保证足够的强度、刚度条件下，应力求质量小，以改善汽车平顺性。
5）结构简单，加工工艺性好，制造容易，拆装、调整方便。
3.1 主减速器结构方案分析
主减速器的结构形式主要是根据齿轮类型、减速形式的不同而不同。
3.1.1 螺旋锥齿轮传动

图3-1螺旋锥齿轮传动
按齿轮副结构型式分，主减速器的齿轮传动主要有螺旋锥齿轮式传动、双曲面齿轮式传动、圆柱齿轮式传动（又可分为轴线固定式齿轮传动和轴线旋转式齿轮传动即行星齿轮式传动）和蜗杆蜗轮式传动等形式。
在发动机横置的汽车驱动桥上，主减速器往往采用简单的斜齿圆柱齿轮；在发动机纵置的汽车驱动桥上，主减速器往往采用圆锥齿轮式传动或准双曲面齿轮式传动。
为了减少驱动桥的外轮廓尺寸，主减速器中基本不用直齿圆锥齿轮而采用螺旋锥齿轮。因为螺旋锥齿轮不发生根切（齿轮加工中产生轮齿根部切薄现象，致使齿轮强度大大降低）的最小齿数比直齿轮的最小齿数少，使得螺旋锥齿轮在同样的传动比下主减速器结构较紧凑。此外，螺旋锥齿轮还具有运转平稳、噪声小等优点，在汽车上获得广泛应用。
近年来，有些汽车的主减速器采用准双曲面锥齿轮（车辆行业中简称双曲面传动）传动。准双曲面锥齿轮传动与圆锥齿轮相比，准双曲面齿轮传动不仅工作平稳性更好，弯曲强度和接触强度更高，同时还可使主动齿轮的轴线相对于从动齿轮轴线偏移。当主动准双曲面齿轮轴线向下偏移时，可降低主动锥齿轮和传动轴位置，从而有利于降低车身及整车重心高度，提高汽车行使的稳定性。东风EQ1090E型汽车即采用下偏移准双曲面齿轮。但是，准双曲面齿轮传递转矩时，齿面间有较大的相对滑动，且齿面间压力很大，齿面油膜很容易被破坏。为减少摩擦，提高效率，必须采用含防刮伤添加剂的双曲面齿轮油，绝不允许用普通齿轮油代替，否则将时齿面迅速擦伤和磨损，大大降低使用寿命。
，经方案论证，主减速器的齿轮选用螺旋锥齿轮传动形式（如图3-1示）。螺旋锥齿轮传动的主、从动齿轮轴线垂直相交于一点，齿轮并不同时在全长上啮合，而是逐渐从一端连续平稳地转向另一端。另外，由于轮齿端面重叠的影响，至少有两对以上的轮齿同时捏合，所以它工作平稳、能承受较大的负荷、制造也简单。为保证齿轮副的正确啮合，必须将支承轴承预紧，提高支承刚度，增大壳体刚度。
3.1.2 结构形式
为了满足不同的使用要求，主减速器的结构形式也是不同的。
按参加减速传动的齿轮副数目分，有单级式主减速器和双级式主减速器、双速主减速器、双级减速配以轮边减速器等。双级式主减速器应用于大传动比的中、重型汽车上，若其第二级减速器齿轮有两副，并分置于两侧车轮附近，实际上成为独立部件，则称轮边减速器。单级式主减速器应用于轿车和一般轻、中型载货汽车。单级主减速器由一对圆锥齿轮组成，具有结构简单、质量小、成本低、使用简单等优点。
，经方案论证，本设计主减速器采用单级主减速器。其传动比i0一般小于等于7。
3.2 主减速器主从动锥齿轮的支承方案
主减速器中心必须保证主从动齿轮具有良好的啮合状况，才能使它们很好地工作。齿轮的正确啮合，除了与齿轮的加工质量装配调整及轴承主减速器壳体的刚度有关以外，还与齿轮的支承刚度密切相关。
3.2.1 主动锥齿轮的支承

图3-2主动锥齿轮跨置式
主动锥齿轮的支承形式可分为悬臂式支承和跨置式支承两种。查阅资料、文献，经方案论证，采用跨置式支承结构（如图3-2示）。齿轮前、后两端的轴颈均以轴承支承，故又称两端支承式。跨置式支承使支承刚度大为增加，使齿轮在载荷作用下的变形大为减小，约减小到悬臂式支承的1／30以下．而主动锥齿轮后轴承的径向负荷比悬臂式的要减小至1/5～1/7。齿轮承载能力较悬臂式可提高10%左右。
装载质量为2t以上的汽车主减速器主动齿轮都是采用跨置式支承。本课题所设计的YC1090货车装载质量为5t，所以选用跨置式。

图3-3从动锥齿轮支撑形式
3.2.2 从动锥齿轮的支承
从动锥齿轮采用圆锥滚子轴承支承（如图3-3示）。为了增加支承刚度，两轴承的圆锥滚子大端应向内，以减小尺寸c+d。为了使从动锥齿轮背面的差速器壳体处有足够的位置，设置加强肋以增强支承稳定性，c+d应不小于从动锥齿轮大端分度圆直径的70%。为了使载荷能均匀分配在两轴承上，应是c等于或大于d。
3.3 主减速器锥齿轮设计
主减速比i0、驱动桥的离地间隙和计算载荷，是主减速器设计的原始数据，应在汽车总体设计时就确定。
3.3.1 主减速比i的确定
主减速比对主减速器的结构型式、轮廓尺寸、质量大小以及当变速器处于最高档位时汽车的动力性和燃油经济性都有直接影响。i的选择应在汽车总体设计时和传动系的总传动比i一起由整车动力计算来确定。可利用在不同i下的功率平衡值来研究i对汽车动力性的影响。通过优化设计，对发动机与传动系参数作最佳匹配的方法来选择i值，可使汽车获得最佳的动力性和燃油经济性。
对于具有很大功率储备的轿车、长途公共汽车尤其是竞赛车来说，在给定发动机最大功率及其转速的情况下，所选择的i值应能保证这些汽车有尽可能高的最高车速。这时i值应按下式来确定：
（3-1）
式中——车轮的滚动半径， =0.4m
igh——变速器最高档传动比。igh =1
把nn=450r/n , =60km/h , r=0.4m , igh=1代入（3-1）
通常是将发动机最大转矩配以传动系最低档传动比时和驱动车轮打滑时这两种情况下作用于主减速器从动齿轮上的转矩（）的较小者，作为载货汽车计算中用以验算主减速器从动齿轮最大应力的计算载荷。即
/n=7387.2 （） （2.2） =15612.24（） （2.3）
式中：——发动机最大扭矩450；
——由发动机到所计算的为加速器从动齟轮之间的传动系最低档传动比；
==5.7×6.4=36.48
——上述传动部分的效率，取=0.9；
——超载系数，取=1.0；
——滚动半径，取=0.4mm；
n——驱动桥数目2；
——汽车满载时驱动桥给水平地面的最大负荷，N；
——分别为由所计算的主减速器从动齿轮到驱动轮之间的传动效率和减速比，分别取0.96和1。
由式(2.2),(2.3)求得的计算载荷，是最大转矩而不是正常持续转矩，不能用它作为疲劳损坏依据。对于公路车辆来说，使用条件较非公路车俩稳定，其正常持转矩是根据所谓平均牵引力的值来确定的，即主加速器的平均计算转矩为
==1638（） （2.4）

表3.3 驱动桥质量分配系数[1]
车型
空载
满载
前轴
后轴
前轴
后轴
轿车
前置发动机前轮驱动
56%~66%
34%~44%
47%~60%
40%~53%
前置发动机后轮驱动
50%~55%
45%~50%
45%~50%
50%~55%
后置发动机后轮驱动
42%~59%
41%~50%
40%~45%
55%~60%
货车
4×2后轮单胎
50%~59%
41%~50%
32%~40%
60%~68%
4×2后轮双胎，长头、短头车
44%~49%
51%~55%
27%~30%
70%~73%
4×2后轮双胎，平头车
49%~54%
46%~51%
32%~35%
65%~68%
6×4后轮双胎
31%~37%
63%~69%
19%~24%
76%~81%
客车
前置发动机后轮驱动

中置发动机后轮驱动

后置发动机后轮驱动

式中：——汽车满载总重4500×9.8=44100N；
——所牵引的挂车满载总重，N，仅用于牵引车取=0；
——道路滚动阻力系数，载货车通常取0.015~0.020，可初选=0.015；
——汽车正常使用时的平均爬坡能力系数。货车通常取0.09~0.30，可初选取=0.05；
——汽车性能系数
（2.5）
当 =46.86>16时，取=0.117。
3.3.2 主减速器锥齿轮的主要参数选择
2）节圆直径地选择 根据从动锥齿轮的计算转矩（见式2.2，式2.3并取两者中较小的一个为计算依据）按经验公式选出：
=324.91～399.89 mm （2.6）
式中：——直径系数，取=13～16；
——计算转矩，，取，较小的。
初取=360mm。
3）齿轮端面模数的选择选定后，可按式=8算出从动齿轮大端模数，并用下式校核
～5.181
——模数系数，取=0.3～04。
4）齿面宽的选择 汽车主减速器螺旋锥鼿轮鼿面宽度推荐为：
F=0.155=55.8mm，可初取F=50mm。
5）螺旋锥齿轮螺旋方向 一般情况下主动齿轮为左旋，从动齿轮为右旋，以使二齿轮的轴向力有互相斥离的趋势。
6）螺旋角的选择 螺旋角应足够大以使1.25。因越大传动就越平稳噪声越低。螺旋角过大时会引起轴向劚亦过大，因此应有一个适当的范围。在一般机械制造用的标准制中，螺旋角推荐用35°。
表33主减速器齿轮的几何尺寸计算用表
序号
项 目
计 算 公 式
计 算 结 果
1
主动齿轮齿数

7
2
今动齿轮齿数

40
3
模数

8
4
齿面宽

=50
5
工作齿高

12.48
6
全齿高

=13.86
7
法向压力角

=20°
8
轴交角

=90°
9
节圆直径
=
56
=320
10
节锥角
arctan
=90°-
=9.9°
=80.1°
11
节锥距
A==
A=162
12
周节
t=3.1416
t=25.13
13
齿顶高

=10.32
=2.16
14
齿根高
=
=3.54
=11.7
15
径向间隙
c=
c=1.22
16
齿根角

=1.24°
=4.14°
17
面锥角
；
=14.04°
=81.34°
18
根锥角
=
=
=8.66°
=75.96°
19
齿顶圆直径

=
=76.33
=320.74
20
节锥顶点止齿轮外缘距离

100.61
=178.42
=25.87
21
理论弧齿厚

=10.457
=3.68
22
齿侧间隙
B=0.305～0.406
0.4mm
23
螺旋角

=35°

7） 中点螺旋角β
弧齿锥齿轮副的中点螺旋角是相等的。汽车主减速器弧齿锥齿轮螺旋角的平均螺旋角一般为35°～40°。货车选用较小的β值以保证较大的εF，使运转平稳，噪音低。取β=35°。
8） 法向压力角α
法向压力角大一些可以增加轮齿强度，减少齿轮不发生根切的最少齿数，也可以使齿轮运转平稳，噪音低。对于货车弧齿锥齿轮，α一般选用20°。
9) 螺旋方向
从锥齿轮锥顶看，齿形从中心线上半部向左倾斜为左旋，向右倾斜为右旋。主、从动锥齿轮的螺旋方向是相反的。螺旋方向与锥齿轮的旋转方向影响其所受轴向力的方向。当变速器挂前进挡时，应使主动齿轮的轴向力离开锥顶方向，这样可以使主、从动齿轮有分离趋势，防止轮齿卡死而损坏。
3.4 主减速器锥齿轮的材料及热处理
驱动桥锥齿轮的工作条件是相当恶劣的，与传动系其它齿轮相比，具有载荷大、作用时间长、变化多、有冲击等特点。因此，传动系中的主减速器齿轮是个薄弱环节。主减速器锥齿轮的材料应满足如下的要求：
1) 具有高的弯曲疲劳强度和表面接触疲劳强度，齿面有较高的硬度以保证有高的耐磨性。
2) 齿轮芯部应有适当的韧性以适应冲击载荷，避免在冲击载荷下齿根折断。
3) 锻造性能、切削加工性能以及热处理性能良好，热处理后变形小或变形规律易控制。
4) 选择合金材料是，尽量少用含镍、铬的材料，而选用含锰、钒、硼、钛、钼、硅等元素的合金钢。
汽车主减速器锥齿轮与差速器锥齿轮目前常用渗碳合金钢制造，主要有20CrMnTi、20MnVB、20MnTiB、22CrNiMo和16SiMn2WMoV。渗碳合金钢的优点是表面可得到含碳量较高的硬化层（一般碳的质量分数为0.8%～1.2%），具有相当高的耐磨性和抗压性，而芯部较软，具有良好的韧性。因此，这类材料的弯曲强度、表面接触强度和承受冲击的能力均较好。由于钢本身有较低的含碳量，使锻造性能和切削加工性能较好。其主要缺点是热处理费用较高，表面硬化层以下的基底较软，在承受很大压力时可能产生塑性变形，如果渗碳层与芯部的含碳量相差过多，便会引起表面硬化层的剥落。
为改善新齿轮的磨合，防止其在运行初期出现早期的磨损、擦伤、胶合或咬死，锥齿轮在热处理以及精加工后，做厚度为0.005～0.020mm的磷化处理或镀铜、镀锡处理。对齿面进行应力喷丸处理，可提高25%的齿轮寿命。对于滑动速度高的齿轮，可进行渗硫处理以提高耐磨性。渗硫处理时温度低，故不会引起齿轮变形。渗硫后摩擦系数可显著降低，故即使润滑条件较差，也会防止齿轮咬死、胶合和擦伤等现象产生。
3.5 主减速器锥齿轮的强度计算
3.5.1 单位齿长圆周力
在完成主减速器齿轮的几何计算之后，应对其强度进行计算，以保证其有足够的强度和寿命以及安全可靠性地工作。在进行强度计算之前应首先了解齿轮的破坏形式及其影响因素。
螺旋锥齿轮的强度计算：
（1）主减速器螺旋锥齿轮的强度计算
①单位齿长上的圆周力
（2.7）
式中：——单位齿长上的圆周力，N/mm;
P——作用在齿轮上的圆周力，N，按发动机最大转矩和最大附着力矩两种载荷工况进行计算；
按发动机最大转矩计算时：
=1190.48<1429N/mm （2.8）
——为一档传动比，取=3.967
按最大附着力矩计算时：
=1416.67 （2.9）
虽然附着力矩产生的p很大，但由于发动机最大转矩的限制p最大只有893N/mm,可知，校核成功。
3.5.2 齿轮弯曲强度
汽车主减速器螺旋锥齿轮轮齿的计算弯曲应力为
（2.10）
——————————。
作用下： 从动齿轮上的应力=415.67MPa<700MPa；
作用下： 从动齿轮上的应力=190.32MPa<210.9MPa；
当计算主动齿轮时，/Z与从动相当，而，故<，<
综上所述，故所计算的齿轮满足弯曲强度的要求。
汽车主减速器齿轮的损坏形式主要时疲劳损坏，而疲劳寿命主要与日常行驶转矩即平均计算转矩有关，只能用来检验最大应力，不能作为疲劳寿命的计算依据。
3.5.3 轮齿接触强度
螺旋锥齿轮齿面的计算接触应力（MPa）为： （2.11）
——材料的弹性系数，对于钢制齿轮副取232.6；
=1，=1，=1，=1；
相啮合齿轮的齿数
求综合系数J的齿轮齿数

图2.1弯曲计算用综合系数J[1]
——表面质量系数，对于制造精确的齿轮可取1；
J—— 计算应力的综合系数，见图3.2所示。
=1750Mpa==1750MPa
=2745.473MPa<=2800MPa，故符合要求、校核合理。
大齿轮齿数
小齿轮齿数

图2.2接触强度计算综合系数J[1]

3.6 主减速器锥齿轮轴承的设计计算
3.6.1 锥齿轮齿面上的作用力
锥齿轮在工作过程中，相互啮合的齿面上作用有一法向力。该法向力可分解为沿齿轮切线方向的圆周力、沿齿轮轴线方向的轴向力以及垂直于齿轮轴线的径向力。
a) 齿宽中点处的圆周力F
F= (3-7)
式中：
T—作用在从动齿轮上的转矩；
Dm2—从动齿轮齿宽中点处的分度圆直径，由式（3-8）确定，即

Dm2=D2-b2sinγ2 (3-8)
式中：
D2—从动齿轮大端分度圆直径；D2=304mm
b2—从动齿轮齿面宽；b2=47mm
γ2—从动齿轮节锥角；γ2=76°
将各参数代入式(3-8)，有：
Dm2=258mm
将各参数代入式(3-7)，有：
F=3000N
对于弧齿锥齿轮副，作用在主、从动齿轮上的圆周力是相等的。
b) 锥齿轮的轴向力Faz和径向力Frz（主动锥齿轮）
作用在主动锥齿轮齿面上的轴向力Faz和径向力分别为
Faz= (3-9)
Frz= (3-10)
将各参数分别代入式(3-9) 与式(3-10)中，有：
Faz= 2752N，Frz=142N
3.6.2 锥齿轮轴承的载荷
轴承的轴向载荷，就是上述的齿轮轴向力。而轴承的径向载荷则是上述齿轮径向力、圆周力及轴向力这三者所引起的轴承径向支承反力的向量和。当主减速器的齿轮尺寸、支承型试和轴承位置已确定，并算出齿轮的径向力、轴向力及圆周力以后，则可计算出轴承的径向载荷。
①骑马式支承主动锥齿轮的轴承径向载荷 如图3.3（a）所示轴承A、B的径向载荷为
=10957（N） （2.20）
=13368.21（N） （2.21）

（a） (b)
图2.3主减速器轴承的布置尺寸[1]
其尺寸为：
悬臂式支撑的主动齿轮a=101.5，b=51，c=152.5;

式中：——齿面宽中点处的圆周力；
——主动齿轮的轴向力；
——主动齿轮的径向力；
——主动齿轮齿面宽中点的分度圆直径。
3.6.3 锥齿轮轴承型号的确定
轴承A
计算当量动载荷P
=0.69
，锥齿轮圆锥滚子轴承e值为0.36，故 >e，由此得X=0.4,Y=1.7。另外查得载荷系数fp=1.2。
P=fp（XFr+YFa） （3-21）
将各参数代入式（3-21）中，有：
P=7533N
轴承应有的基本额定动负荷C′r
C′r= （3-22）
式中：
ft—温度系数，查文献[4]，得ft=1；
ε—滚子轴承的寿命系数，查文献[4]，得ε=10/3；
n—轴承转速，r/min；
L′h—轴承的预期寿命，5000h；
将各参数代入式（3-22）中，有；
C′r=24061N
初选轴承型号
，初步选择Cr =24330N> C′r的圆锥滚子轴承7206E。
验算7206E圆锥滚子轴承的寿命
Lh = （3-23）
将各参数代入式（3-21）中，有：
Lh =4151h<5000h
所选择7206E圆锥滚子轴承的寿命低于预期寿命，故选7207E轴承,经检验能满足,轴承B,轴承C,轴承D,轴承E强度都可按此方法得出,其强度均能够满足要求。
