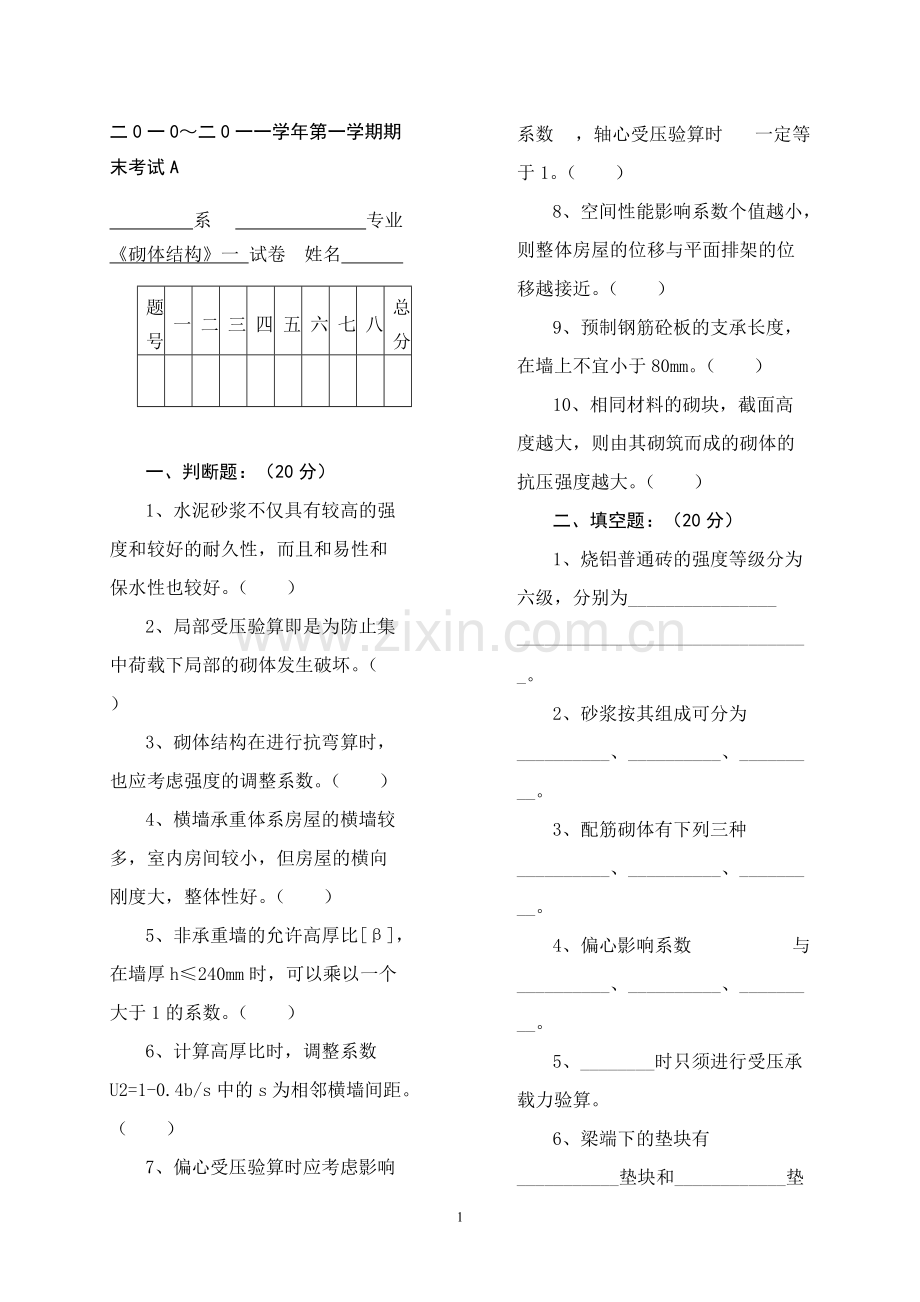

砌体结构---全套模拟试卷.pdf

1二 0 一 0二 0 一一学年第一学期期末考试 A 系 专业 砌体结构一 试卷 姓名 题号一 二 三 四 五 六 七 八总分一、判断题：（20 分）1、水泥砂浆不仅具有较高的强度和较好的耐久性，而且和易性和保水性也较好。（）2、局部受压验算即是为防止集中荷载下局部的砌体发生破坏。（）3、砌体结构在进行抗弯算时，也应考虑强度的调整系数。（）4、横墙承重体系房屋的横墙较多，室内房间较小，但房屋的横向刚度大，整体性好。（）5、非承重墙的允许高厚比，在墙厚 h240mm 时，可以乘以一个大于 1 的系数。（）6、计算高厚比时，调整系数U2=1-0.4b/s 中的 s 为相邻横墙间距。（）7、偏心受压验算时应考虑影响系数 ，轴心受压验算时 一定等于 1。（）8、空间性能影响系数个值越小，则整体房屋的位移与平面排架的位移越接近。（）9、预制钢筋砼板的支承长度，在墙上不宜小于 80mm。（）10、相同材料的砌块，截面高度越大，则由其砌筑而成的砌体的抗压强度越大。（）二、填空题：（20 分）1、烧铝普通砖的强度等级分为六级，分别为_。2、砂浆按其组成可分为_、_、_。3、配筋砌体有下列三种_、_、_。4、偏心影响系数 与_、_、_。5、_时只须进行受压承载力验算。6、梁端下的垫块有_垫块和_垫2块两种。7、在墙上有一梁，已知 A1=a 窗间墙截面面积为 b，上部荷载设计值N=C，则局部受压面积上由上部荷载设计值产生的轴向力为_。8、规范表格中的值与_有关。9、承重的独立砖柱，截面尺寸不应小于_。10、砌体的强度标准值是取具有_保证率的强度值，材料强度分项系数=_。三、问答题：（38 分）1、具体分析为什么砖砌体的抗压强度明显低于它所用砖的抗压强度？（8 分）2、砌体弯曲受拉时，会有哪几种破坏特征，并绘图表示。（6 分）3、砌体在局部受压时，承载力为什么会提高？（6 分）4、规范中房屋静力计算方案的确定，主要考虑了哪几方面的因素？（6 分）5、用图示的方法绘出单层则弹性房屋，在水平荷载作用下墙柱的内力计算步骤。（6 分）6、砖砌体中过梁上墙体荷载应如何取值？（已知洞口净跨为 Ln，过梁上墙体高度为 hw）（6 分）四、计算题：1、一承受轴心压力的砖柱，截面尺寸为 370490mm，采用砖MV7.5，混合砂浆 M0.4 砌筑，荷载设计值在柱顶产生的轴心力为70KN，砖柱自重设计值为 13.7KN，柱的计算高度 Ho=3.5m。试核算该柱的强度。（已知 f=0.79MPa）e/h00.02580.780.73100.690.65120.610.5732、试验算房屋外纵墙上大梁的端部下砌体局部受压承载力，已知大梁截面尺寸 bh=200500mm，支承长度 a=240mm，支座反力N1=50KN，梁底墙体截面处上部设计荷载 No=240KN，窗间墙截面1200370mm，用 MV10 的砖和 M2.5的混合砂浆砌筑。（已知：f=1.38MPa，=0.7，强度提高系数最大值 max=2.0）4/19二 0 一 0二 0 一一学年第一学期期末考试 B 系 专业 砌体结构二 试卷 姓名 题号一二三四五六七八总分一、判断题：（20 分）1、实心砖是指孔洞率一定为零的砖。（）2、工程上不允许采用沿水平通缝截面轴心受拉构件。（）3、对矩形截面的构件，当轴向力偏心方向的边长大于另一边时，还应对短边方向按轴心受压验算。（）4、梁端与垫块现浇成整体时，其下砌体的受力状态相当于示设梁垫，而把梁端加宽时的受力情况。（）5、空间性能影响系数个值越大，则房屋空间刚度越好。（）6、空间受力体系和平面受力体系的侧移量不同，但荷载传递的途径是相同的。（）7、变截面柱的高厚比验算应按上、下截面分段验算。（）8、确定计算高度 HO中的 S 为相邻横墙间距。（）9、规范表格中的值由砌体强度确定。（）10、如果房屋及荷载对称，则无论是哪种静力方案在竖向荷载作用下，所用的内力计算公式相同。（）二、填空题（20 分）1、我国实心砖的统一尺寸规格为 。2、混合砂浆由 、加水拌和而成。3、砌筑砂浆强度等级分为 等七个强度等级。4、某砖砌体轴心受拉，采用 MU25（f=0.28MPa）的砖和 M10（f=0.2MPa）的砂浆，应采用的强度设计值 f=。5/19 5、时，只须进行受压承载力验算。6、偏心影响系数随砂浆强度等级的增大而 。7、下图的局部抗压强度的计算面积 AO=。8、e/h 时或 时，不宜采用网状配筋砖砌体。9、在承重墙体的布置中，一般有四种方案 承重体系、承重体系、承重体系、承重体系。10、过梁支承长度不宜小于 mm。三、问答题 1、轴心受压砖砌体的破坏过程可分为哪几个阶段，并说明每一阶段的裂缝特征。（8分）2、砌体轴心受拉时，会有哪几种破坏特征，并绘图说明。（6 分）3、为什么网状配筋砖砌体又可称为“间接配筋”砌体？（6 分）6/194、挑梁的破坏类型有哪些？（6 分）5、砖砌体过梁上的梁板荷载应怎样取值？（6 分）6、预制钢筋混凝土板的支承长度有哪些要求。（6 分）四、计算题 1、已知一轴心受拉柱，柱底承受纵向力 N=118KN，柱截面尺寸为490mm370mm，计算高度 HO=3.6m，采用 MV15 粘土砖，M2.5 混合砂浆。试验算该柱承载力。（已知 f=1.69MPa）e/h00.02580.890.84100.830.78120.780.732、某房屋外纵墙的窗间墙截面尺寸为 1200240mm，采用 MV10 砖，M2.5 混合砂浆砌筑，墙上支承的大梁截面尺寸为 250mm600mm，梁端荷载设计值产生的支承压力N1=180KN，上部荷载设计值产生的轴向力 N0=50KN。试验算梁端局部受压承载力。（f=1.38MPa =0.7 强度提高系数最大值 max=2）7/19 8/19二 0 一 0二 0 一一学年第一学期期末考试 C 系 专业 砌体结构三 试卷 姓名 题号一二三四五六七八总分一、判断题：（20 分）1、砖砌体轴心受压破坏发展到第二阶段后，即使荷载不再增加，裂缝仍会继续发展。（）2、偏心受压时应考虑影响系数，而轴心受压时 一定等于 1。（）3、砌体的抗弯抗拉，抗剪强度设计值不需考虑调整系数 2。（）4、某短形截面砌体构件轴心受压，且验算其短边承载力满足，则长边不需验算，一定满足。（）5、纵墙承重方案的特点有房屋空间刚度较小，但室内空间较大。（）6、当墙体高度较高，不能满足高厚比的构造要求时，可以在墙内设置一定尺寸的圈梁来满足。（）7、已知某承重墙计算出其=20，且=22，则无论墙上是否开洞，高厚比一定满足要求。（）8、带壁柱墙进行整片墙的高厚的验算时，确定 H0的 S 值为相邻横墙间距。（）9、圈梁可以承受由于地基不均匀沉降在墙体中所引起的弯曲应力。（）10、空间性能影响系数个值越大，则房屋空间刚度越差。（）二、填空题（20 分）1、水泥砂浆由 、加水拌合而成。2、某砖砌体轴心受拉，采用 MV15（f=0.23MPa）的砖，和 M10 的砂浆（f=0.2MPa）,则应采用的强度设计值 f=.3、砖、砂浆的等级符号分别用 、表示。4、块材和砂浆的强度等级主要是以抗压强度的 来划分。5、时，除了进行受压承载力验算外，还应进行正常使用极限状态验算。6、偏心影响系数随高厚比的增大而 。7、下图的局部抗压强度的计算面积 A0=m2。8、梁端无垫块时，考虑到 的有利作用，上部墙体传来的轴向力 N0可折减。9、石材按其外形规则程度分为 和 。10、房屋静力计算方案，依据空间刚度的大小，分为 、三种。三、问答题 9/19 1、对比“网状配筋砖砌体”和“无筋砖砌体”的破坏过程与特征，分析为什么“配筋砌体”强度要大于“无筋砖砌体”？（8 分）2、梁端有效支承长度是否随搭接长度的增大而增大？为什么？（6 分）3、挑梁需进行哪些验算？（6 分）4、砖砌体中过梁上的墙体荷载应怎样取值？（6 分）5、用图示的方法绘出单层弹性方案房屋在风荷载作用下，墙柱的内力计算步骤。（6分）6、不同的砌筑质量对砌体的抗压强度有哪些影响？四、计算题 1、承受偏心压力的砖柱，截面尺寸为 490740mm，采用砖 MU10，混合砂浆 M5 砌筑，柱的计算高度为 H0=6m，承受轴向力 N=370KN，偏心距如图所示 e=90mm，试核算该柱是否安全。（f=1.58MPa）e/h 10/1900.10.12580.910.710.66100.870.660.61120.820.620.57140.770.580.53 2、已知窗间墙上支承钢筋混凝土梁，梁端荷载设计值产生的支承压力为 40KN，上部荷载设计值产生的轴向力为 150KN，墙截面尺寸为 1200240mm，采用砖 MU7.5 和混合砂浆 Ms。试验算梁端支承处砌体的局部受压承载力。（已知 f=1.37MPa，梁的截面尺寸为 200500mm，如图所示=0.7，强度提高系数 max=2.0）11/19二 0 一 0二 0 一一学年第一学期期末考试 D 系 专业 砌体结构四 试卷 姓名 题号一二三四五六七八总分一、判断题：（20 分）1、相同材料的砌块截面高度越大，则由其砌筑而成的砌体的抗压强度越大。（）2、梁端在墙上的搭接长度越大，则有效支承长度也越大。（）3、验算配筋砌体时，砌体强度不需考虑调整系数 2。（）4、梁端设有预制刚性垫块时，可利用砌体偏心受压的承载力计算公式进行验算。（）5、纵墙承重方案的房屋，纵墙上的门窗洞口的大小和位置应受到一定的限制。（）6、在验算受压构件确定影响系数 时，高厚比 中的 H 为实际高度，不采用计算高度。（）7、如果房屋及荷载对称，则无论是哪种静力计算方案，在竖向荷载作用下，所用的内力计算公式一样。（）8、带壁柱墙柱内的高厚比验算时，确定 H0的 S 为相邻横墙间距。（）9、普通砖和砌筑砂浆的强度等级都分为六个等级。（）10、梁端下设置垫块时，应优先采用预制刚性垫块。（）二、填空（20 分）1、石材按其外形规则程度分为 和 。2、非水泥砂浆指的是不含水泥的 、等。3、某砖砌体轴心受拉，采用 MU15（f=0.23MPa）砖和混合砂浆 M10（f=0.2MPa）。则应采用的强度设计值 f=。4、在实际工程中，取压应力=的割线量作为砌体的受压弹性模量。5、砌体的强度标准值是取具有 保证率的强度值，材料强度分项系数取 f =。6、时，受压构件只须进行正常使用极限状态验算，轴向力和承载力应取 值。7、偏心影响系数随 e/h（或 e/hT）的增大而 。8、横墙承重方案，荷载的主要传递路线为：、。9、过梁支承长度不宜小于 mm。10、对厚度小于或等于 240mm 的墙，当大梁跨度大于或等于 时，其支承处宜加设壁柱。三、问答题 1、具体分析影响砌体抗压强度的因素有哪些？（8 分）12/19 2、试分析砌体在受压时，砖和砂浆之间有何相互作用？其原因和结果是什么？（6 分）3、“网状配筋砖砌体中的横向钢筋网是怎样发挥作用的？（6 分）4、砖砌体中过梁上的墙体荷载和梁板荷载应怎样取值？（6 分）5、规范中房屋静力计算方案的确定，主要考虑了哪三方面的因素？（6 分）6、挑梁需进行哪些验算？（6 分）四、计算题 1、一承受轴心压力的砖柱，截面尺寸为 370490mm，采用砖 MU7.5，混合砂浆 M0.4砌筑，荷载设计值在柱顶产生的轴心力为 70KN，砖柱自重为 13.7KN，柱的计算高度 H0=3.5m，试核算该柱的强度。（已知 f=0.79MPa）2、某房屋外纵墙窗间墙截面尺寸为 1200240mm，采用 MU10 砖，M2.5 混合砂浆砌筑，墙上支承的大梁截面尺寸为 250600mm，梁端荷载设计值产生的支承压力N1=180KN，上部荷载设计值产生的轴向力 N0=50KN，试验算梁端局部受压承载力。13/19 （f=1.38MPa =0.7，强度提高系数最大值 max=2.0）14/19二 0 一 0二 0 一一学年第一学期期末考试 E 系 专业 砌体结构六 试卷 姓名 题号一二三四五六七八总分一、判断题：（20 分）1、横墙承重体系的房屋的横墙较多，室内空间较小，但房屋的横向刚度较大，整体性好。（）2、预制钢筋混凝土板的支承长度在墙上不宜小于 80mm。（）3、梁端与垫块现浇成整体时，其下砌体的受力状态相当于未设置垫层，而把梁端加宽时的受力情况。（）4、确定计算高度 H0中的 S 值为相邻横墙间距。（）5、偏心受压时，应考虑影响系数，而轴心受压时 一定等于 1。（）6、已知某承重墙高厚比=20，且=22，则无论墙上是否开洞，高厚比一定满足要求。（）7、某矩形截面砌体构件轴心受压，且验算其短边，承载力满足，则长边不需验算，一定满足。（）8、梁端在墙上的搭接长度越大，则有效支承长度也越大。（）9、普通砖和砌筑砂浆的强度等级都分为六个等级。（）10、梁端下设置垫块时，应优先采用预制刚性垫块。（）二、填空题（20 分）1、砂浆按其组成可分为 、。2、配筋砌体有下列三种：、。3、承重的独立砖柱，截面尺寸不应小于 。4、过梁支承长度不宜小于 。5、偏心影响系数随砂浆强度等级的增大而 。6、时，除了进行受压承载力验算外，还应进行正常使用极限状态验算。7、某砖砌体轴心受拉，采用 MU15（f=0.23MPa）砖和 M10 砂浆（f=0.2MPa）,则应采用的强度设计值 f=.8、石材按其外形规则程度分为 和 。9、规范表格中的值与 有关。10、在实际工程中，取压应力=的割线量作为砌体的受压弹性模量。三、问答题 1、对比“网状配筋砖砌体”和“无筋砖砌体”的破坏过程与特征，分析为什么“配筋砌体”强度要大于无筋砖砌体？（8 分）15/19 2、简述影响砌体抗压强度的因素有哪些？（6 分）3、挑梁需进行哪些验算？（6 分）4、绘出单层单跨房屋墙体三种静力方案的计算简图。（6 分）5、不同的砌筑质量对砌体的抗压强度有哪些影响？（6 分）6、砖砌体过梁上的墙荷载和梁板荷载应怎样取值。（6 分）四、计算题 1、承受偏心压力的砖柱，截面尺寸为 490740mm，采用砖 MU10，混合砂浆 M5 砌筑，柱的计算高度 H0=6m，承受轴向力 N=370KN，偏心距如图所示 e=90mm，试核算该柱是否安全。（f=1.58MPa）e/h00.10.12580.910.710.66100.870.660.61 16/19120.820.620.57140.770.580.532、试验算房屋外纵墙上大梁的端都下砌体局部受压承载力。已知大梁截面尺寸bh=200500mm，支承长度 a=240mm，支座反力 N1=50KN，梁底墙体截面处上部设计荷载 N0=240KN，窗间墙截面 1200370mm，用 MU10 的砖和 M2.5 的混合砂浆砌筑。（已知：f=1.38MPa =0.7，强度提高系数最大值 max=2.0）17/19二 0 一 0二 0 一一学年第一学期期末考试 F 系 专业 砌体结构五 试卷 姓名 题号一二三四五六七八总分一、判断题：（20 分）1、工程上不允许采用沿水平通缝截面轴心受拉构件。（）2、对矩形截面的构件，当轴向力偏心方向的边长大于另一边时，还应对短边方向按轴心受压验算。（）3、变截面柱的高厚比验算可按上、下截面分段验算。（）4、非承重墙的允许高厚比，在墙厚 h240mm 时，可以乘以一个大于 1 的系数。（）5、空间性能影响系数个值越小，则整体房屋的位移与平面排架的位移越接近。（）6、水泥砂浆不仅具有较高的强度和较好的耐久性，而且和易性和保水性也较好。（）7、梁端设有预制刚性垫块时，可利用砌体偏心，受太的承载力计算公式进行验算。（）8、验算配筋砌体时，砌体强度不需考虑调整系数 2。（）9、当墙体高度较高，不能满足高厚比的构造要求时，可能在墙内设置一定尺寸的圈梁来解决。（）10、带壁柱墙进行整片墙的高厚比验算时，确定 H0的 S 值为相邻横墙间距。（）二、填空题（20 分）1、混合砂浆由 、加水拌合而成。2、梁端下的垫块有 垫块和 垫块两种。3、砌体的强度标准值是取具有 保证率的强度值，材料强度分项系数 f=。4、e/h 或 时，不宜采用网状配筋砖砌体。5、在承重墙体的布置中，一般有四种方案：承重体系、承重体系、承重体系、承重体系。6、时，受压构件只须进行正常使用极限状态验算，轴向力和承载力应取 值。7、对厚度小于或等于 240 的墙，当大梁跨度大于或等于 时，其支承处宜加设壁柱。8、预制钢筋混凝土板的支承长度，在墙上不宜小于 ，在圈梁上不宜小于 。9、挑梁埋入砌体长度 L1与挑出长度 L 之比宜大于 ，当挑梁上无砌体时，L1与 L 之比宜大于 。10、挑梁可能会发生三种破坏形态：、18/19 。三、问答题 1、具体分析为什么砖砌体的抗压强度明显低于它所用砖的抗压强度。（8 分）2、砖砌体过梁上的墙荷载和梁板荷载应怎样取值。（6 分）3、网状配筋砖砌体中横向钢筋网是怎样发挥作用的。（6 分）4、梁端有效支承长度是否随搭接长度的增大而增大？（6 分）5、用图示的方法绘出单层弹性方案房屋在风荷载作用下，墙柱的内力计算步骤。（6分）6、轴心受压砖砌体的破坏过程可分为哪几个阶段？（6 分）四、计算题 1、已知一轴心受压柱，柱底承受纵向力 N=118KN，柱截面尺寸为 490370mm，计算高度 H0=3.6m，采用 MU15 粘土砖，M2.5 混合砂浆，试验算该柱的承载力。e/h 19/1900.02580.890.84100.830.78120.780.732、已知窗间墙上支承钢筋混凝土梁，梁的截面尺寸为 200500mm，梁端荷载设计值产生的支承压力为 40KN，上部荷载设计值产生的轴向力为 150KN，墙截面尺寸为 1200240mm，采用 MU7.5 砖和 M5 混合砂浆，试验算梁端支承处砌体的局部受压承载力。（f=1.37MPa =0.7，强度提高系数 max=2.0）
