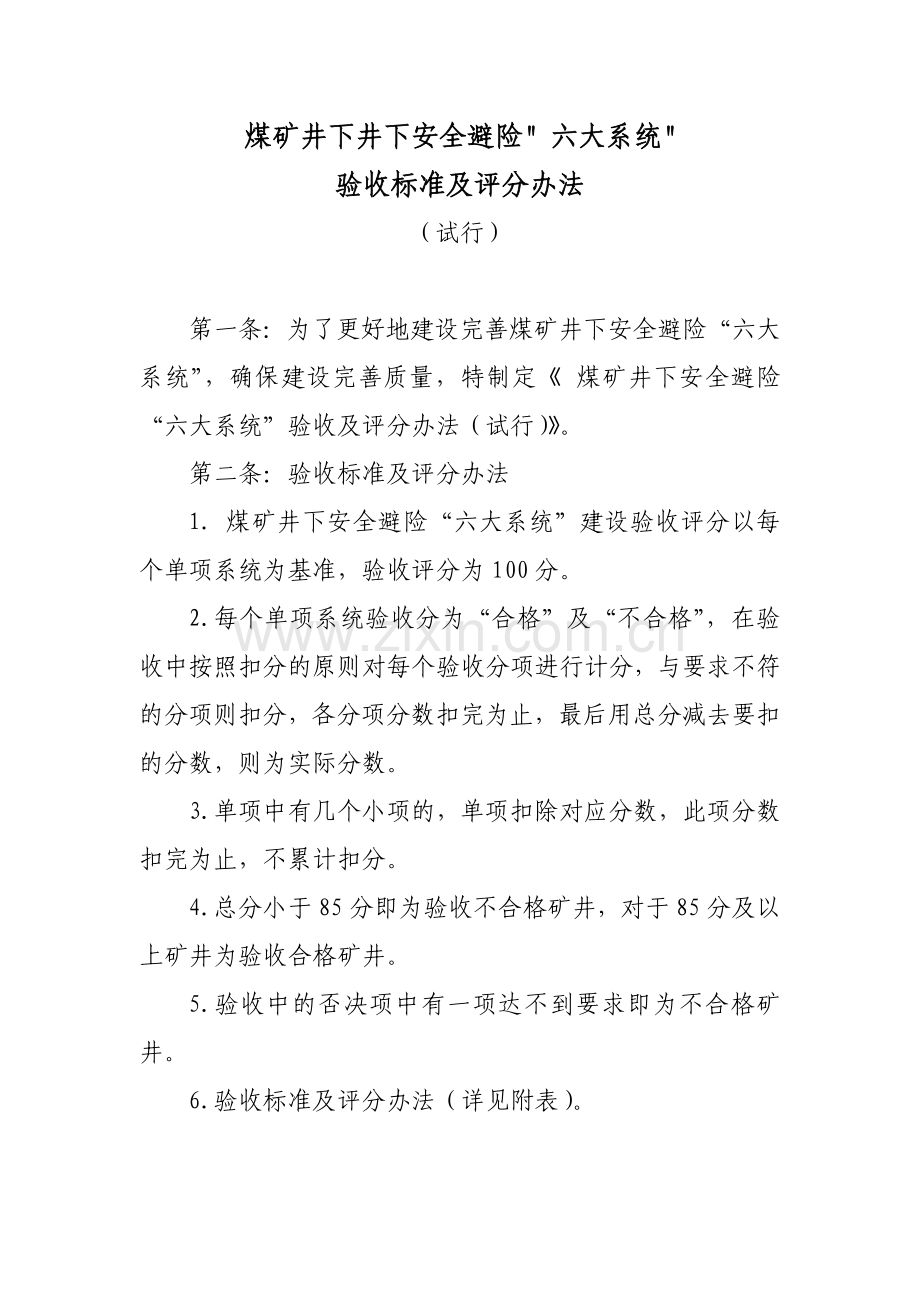

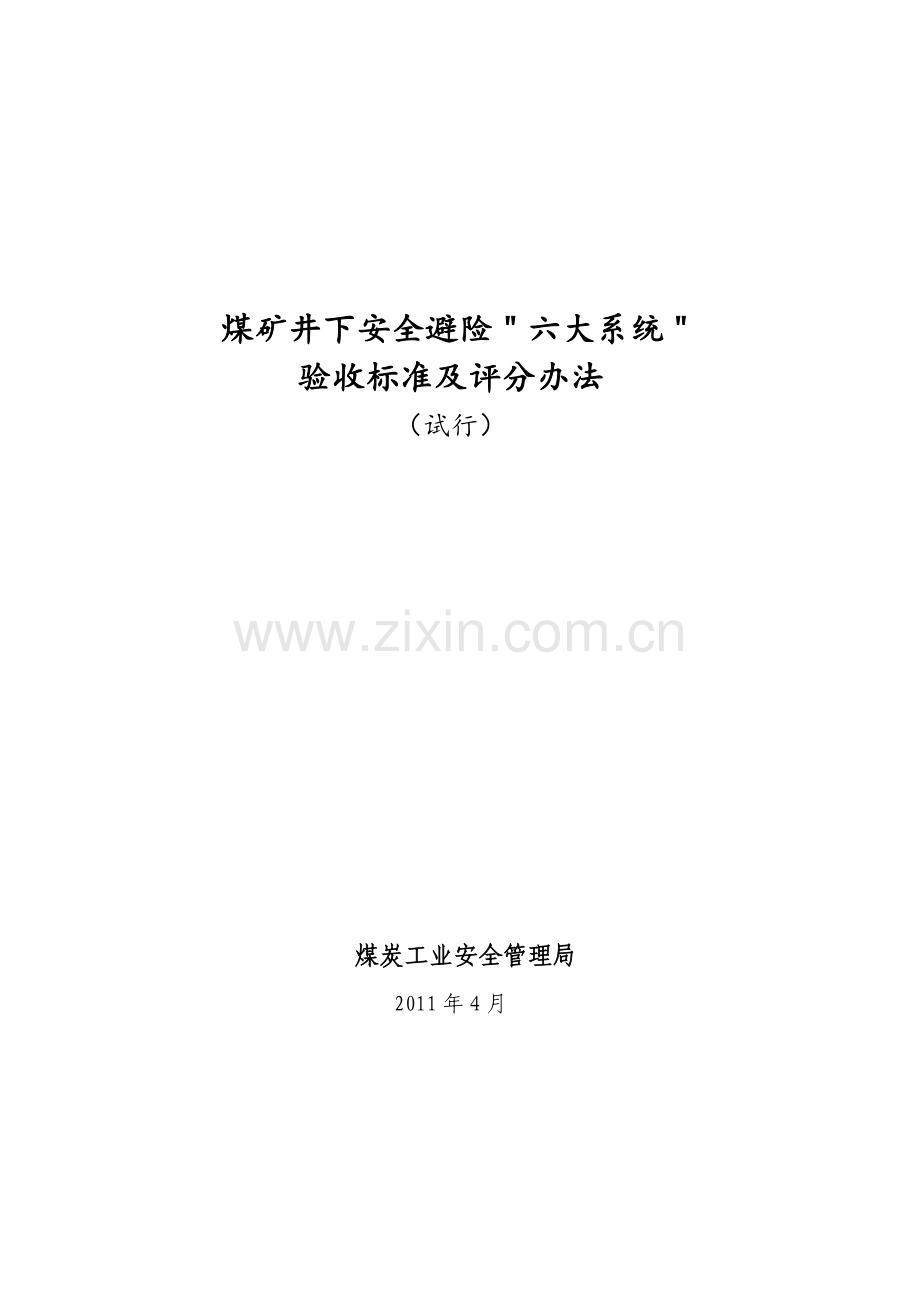

1、 煤矿井下安全避险六大系统验收标准及评分办法(试行) 煤炭工业安全管理局2011年月 煤矿井下井下安全避险六大系统验收标准及评分办法(试行)第一条:为了更好地建设完善煤矿井下安全避险“六大系统”,确保建设完善质量,特制定 煤矿井下安全避险“六大系统”验收及评分办法(试行)。第二条:验收标准及评分办法1. 煤矿井下安全避险“六大系统”建设验收评分以每个单项系统为基准,验收评分为100分。2.每个单项系统验收分为“合格”及“不合格”,在验收中按照扣分的原则对每个验收分项进行计分,与要求不符的分项则扣分,各分项分数扣完为止,最后用总分减去要扣的分数,则为实际分数。3.单项中有几个小项的,单项扣除对应
2、分数,此项分数扣完为止,不累计扣分。4.总分小于85分即为验收不合格矿井,对于85分及以上矿井为验收合格矿井。5.验收中的否决项中有一项达不到要求即为不合格矿井。6.验收标准及评分办法(详见附表)。 煤矿通信联络系统验收标准 分数 验收结论矿井基本信息所属公司(集团)矿井名称主要配套设备型号煤安标志证号煤安标志有效期系统建设时间施工设计审批公司自检结论市验收结论验收备案检查项目检查标准检查方法标准分评分办法检查得分 一、地面部分46一)控制中心及机房10机房配备及管理1、控制中心机房应有防静电地板、消防器材。现场检查2一项不符扣分2、控制中心应双回路供电,配备不小于2小时不间断备用电源,有声光
3、报警装置。现场检查23、控制中心应有防雷保护措施,机房有可靠的接地装置。现场检查24、控制中心应配备专用打印机,应使用空调调温,有录音电话。现场检查25、控制中心应有24小时值班记录,值班人员应持证上岗。检查值班记录2二)机构、人员及制度15机构煤矿通信联络系统应专门配备值班和维护人员。有分管领导和专门组织机构。现场检查2一项不符扣2分人员各工种上岗人员应持上岗证。检查证件2系统值班人员不少于3人,每班至少1人,实行24小时不间断值班,填写系统运行情况和使用记录,并上报主管人员签字。检查交接班记录和运行使用记录2制度1. 应急预案;2、操作人员岗位责任制;3、系统设备、设施的管理制度;4、系统
4、技术资料管理制度; 5、系统值班制度; 6、系统设备定期检修制度;7、系统运行管理制度; 8、系统故障报告制度; 9、系统报警、求救通信信息上报制度; 查阅相关资料,并抽查个别项目执行情况。9一小项不符扣1分三)资料、图纸及档案管理21系统技术资料1、系统设备布置图,系统设备布置图应标明系统设备种类、型号,固定设备要标明安装位置;2、系统设备供电图,系统设备供电图要标明固定设备的电源连接关系、送电及断电方法,控制开关的位置和编号;3、系统通信网络结构图,系统通信网络结构图要标明系统设备在整个系统网络中的位置、通信连接关系 、控制关系、主从结构、分组情况等。查阅相关资料和图纸。7一小项不符扣1分
5、系统设备管理资料1、系统设备、仪表台账;2、设备故障登记表;3、系统检修记录表;4、系统巡检记录表; 5、系统运行报告;6、中心站运行日志; 7、值班日(班)报表; 8、设备使用情况月报表;9、报警、求救信息报表; 10、系统及设备异常情况及处理报表;查阅相关记录,并与控制中心记录数据进行比对。10管理资料1、系统各工种人员上岗资格证书; 2、系统操作规程; 3、系统安全保障措施;4、图纸、技术资料应保存1年以上。现场检查4 二、井下部分26安装及使用设备使用前,应按产品说明书的要求调试设备,并在地面通电运行不小于24h,合格后方可安装使用。查看地面调试记录2一项不符扣2分主副井绞车房、井底车
6、场、运输调度室、采区变电所、上下山绞车房、水泵房、带式输送机集中控制硐室等主要机电设备硐室和采区、同水平海拔最高点,应安装信号装置和终端设备。审查系统安装布置图并进行现场检查2井下避难硐室(救生舱)、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点、矿井地面变电所和地面通风机房以及煤矿认为重要需经常联络的场所,应安装应安装直通矿调度室的信号装置和终端设备。审查系统安装布置图并进行现场检查2井下运输大巷、石门及其他人员通行的主要巷道、采掘工作面等人员密集的施工区域,应安装信号装置和终端设备。审查系统安装布置图并进行现场检查2井下避难硐室(救生舱)内的通信设备应铺设在专用
7、的具有防损毁措施的信号传输管线内。审查系统安装布置图并进行现场检查2行政通信系统应与井下调度通信系统分开,行政通信系统宜与公共通信网络联网。现场检查2设备应经检验合格并贴合格证。现场检查2井下通信线路应具有独立回路,严禁利用大地作回路。现场检查2信号设备和固定式终端设备应设置在便于观察、调试、检验、围岩稳定、支护良好、无淋水、无杂物的位置现场检查2设备发生故障应及时处理,并填写故障登记表。检查故障登记表2定期对备用电源进行测试,不能保证设备连续工作2小时,应及时更换。现场备用电池有效性测试2应定期检查设备及电缆,发现问题及时处理,并将处理结果报控制中心。检查故障登记表2井下设备系统应具备良好的
8、接地措施,通信线路必须在入井处装设熔断器和防雷电装置。现场检查2三、系统功能28一)主要功能20主要功能终端设备与控制中心或调度台之间的双向语音通信功能。现场检查2一项不符扣2分由控制中心或调度台发起的组呼功能。现场检查2由控制中心或调度台发起的全呼功能。现场检查2能够显示发起通信的终端设备的位置和编号。现场检查2能够查询终端设备目前所处的位置。现场检查2具有通信历史记录并可进行查询。现场检查2具有自动或手动启动的录音功能。现场检查2具有对系统设备工作状态的连续监测功能。现场检查2具有防止修改实时数据和历史记录等存储内容(参数设置及页面编辑除外)的功能。现场检查2能对终端设备的当前通信状态进行
9、提示。现场检查2二)人机对话功能3功能具有人机对话功能,以便于系统设置、参数修改、功能调用、图形编辑等。现场检查1一项不符扣分应具有操作权限管理功能,对参数设置等应使用密码操作,并具有操作记录。察看记录信息并现场检查1除报警状态外,在任何显示模式下均应能直接进入所选的显示内容、参数设置、页面编辑、查询等方式。现场检查1三)应急广播系统5应急广播系统实现广播和分区广播,调度可以对井下进行分区广播或对全体进行广播。现场检查1一项不符扣分双向通话,调度既可以广播指挥,井下又可以向调度报警。现场检查1报警定位与记录,地面调度可以定位报警区域,并进行录音记录等。现场检查1分区警报,调度可以对不同区域播放
10、不同的警报声音,以示对不同区域不同的危险程度的警报。现场检查1具有与避险硐室或救生舱内避险人员实现语音通话的功能。现场检查1四、否决项否决项1.系统煤安(MA)标志; 2.系统报警或求救功能; 3.不能与避险硐室或救生舱内避险人员实现语音通话的; 4.专项设计及批复。现场检查如果检查有其中一项不具备即为不合格检查人员: 检查人员签字: 煤矿井下供水施救系统验收标准分数验收结论矿井基本信息所属公司(集团)矿井名称主要配套设备型号煤安标志证号煤安标志有效期系统建设时间施工设计审批公司自检结论市验收结论验收备案检查项目检查标准检查方法标准分评分办法检查得分一、地面部分60一)水源及供水管路20水源1
11、.供水水源必须引自地面消防水池或专用水池,水池容量200m,并设有备用水池。 2.井下钻孔作为水源的,必须与地面供水管网形成系统。 3.地面水池需采取防冻和防护措施。4.供水压力不能满足需要时,需安装加压设施或减压阀、减压水仓。现场检查12一项不符扣3分管路1.供水管路、管件和阀门型号符合设计要求,最大静水压力大于1.6MPa的管段宜采用无缝钢管,小于或等于1.6MPa的管段可采用焊接钢管。 2.管路吊挂平直,不拐死弯,连接紧密;3.地面供水入水口必须安装过滤装置,防止造成管路堵塞。 现场检查8一项不符扣3分二)管理制度及图纸、台账等资料40制度为保证供水系统正常运行,应建立健全各种规章制度,
12、包括:1.维修人员岗位责任制;2.供水施救系统管理制度; 3.系统设备检查制度; 4.系统设备定期检修制度; 查阅相关资料,并抽查个别项目执行情况。12一项不符扣3分维护1.煤矿企业必须明确负责供水施救系统管理的部门和维护、维修人员; 2.维护、维修人员必须每天对供水系统、管路及其附属设施进行检查,发现问题及时处理; 3.建立供水施救设备台帐、设备故障及处理记录、巡查和检修记录; 4.矿井每天至少要对供水施救系统进行1次供水试验,每次试验时间不少于30min,保证系统各环节正常使用,并做好相关记录。查阅相关资料,并抽查个别项目执行情况。12一项不符扣3分系统管理资料1.供水施救系统设计; 2.
13、供水施救系统布置图; 3.系统操作规程;4.系统检修记录表;5.系统巡检记录表; 6.系统设备台账; 7.供水试验记录表; 8.设备故障及处理记录表; 查阅相关记录16一项不符扣2分二、井下部分40安装使用及维护井筒、井底车场、水平总运输巷道设置供水主管,进入采区巷道设置供水干管,进入采掘工作面、重要硐室或避难硐室设置供水支管。现场检查7不符扣7分供水管路必须铺设到所有采掘工作面、采区避灾路线、人员较集中地点、主要机电峒室、带式输送机巷、主要运输巷、主要行人巷道和避难峒室及避灾路线巷道等地点。现场检查7不符扣7分供水管路每隔不大于200m安设一个三通阀门,并与供气阀门一致。现场检查6不符扣分加
14、强供水管路巡查、维护,不得出现跑、冒、滴、漏水现象,保证阀门开关灵活。现场检查5不符扣分带式输送机巷道中应每隔50m设置支管和阀门。现场检查5不符扣分井下供水管路要采取保护措施,防止灾变破坏。现场检查5不符扣分发现重大问题及时上报;做好相应处理;并做好记录。检查记录表5不符扣分三、否决项 证件及设计1.系统设备应有MA标志及生产合格证; 2.地面水池; 3.专项设计及批复。现场检查一项不符合即为“不合格”矿井检查人员(签字)检查日期 煤矿压风自救系统验收标准分数验收结论矿井基本信息所属公司(集团)矿井名称主要配套设备型号煤安标志证号煤安标志有效期系统建设时间施工设计审批公司自检结论市验收结论验
15、收备案检查项目检查标准检查方法标准分评分办法检查得分一、基本要求45材料要求防护袋、送气管材料应符合MT 113的规定。检查有无产品检验合格证3不符扣3分面罩材料应符合GB 2626的规定。检查有无产品检验合格证3不符扣3分功能要求压风自救装置应具有减压、节流、消噪声、过滤和开关等功能。检查有无安标3不符扣3分外观要求压风自救装置的外表面应光滑、无毛刺,表面涂、镀层应均匀、牢固。现场检查3不符扣3分连接要求压风自救系统零、部件的连接应牢固、可靠;不得存在无风、漏风或自救袋破损现象。现场检查4不符扣4分操作要求压风自救装置的操作应简单、快捷、可靠。现场试验4不符扣4分性能要求当供气压力为0.7M
16、Pa时,距出气口250mm处,用手心迎气流是否有刺痛和压迫感。现场试验4不符扣4分技术参数要求管路供气压力为0.30.7 MPa。用压力表检查4不符扣4分供气压力为 0.3MPa时,每台自救装置的排气量应在100150 Lmin范围内。用压力表和流量计检查4不符扣4分自救装置工作时的噪声应小于85 dB(A)。用分贝计检查4不符扣4分管路安装规格压风管材应使用钢管现场检查3不符扣3分钢管规格满足区域供风强度和风量要求,压风量满足供风区域人员紧急情况需要(每人供风量不小于0.1m3/min)。用流量计检查3不符扣3分主管内径不小于100mm,支管内径不小于50mm。用游标卡尺检查3不符扣3分二、
17、安装要求42压风自救装置安装总体要求压风管路和阀门型号符合设计要求,连接紧密、不漏风;在立井井筒中,每隔100150m宜装设中间直管座和伸缩器;在管路安装的较低点,应安装油水分离器,定期排放。 现场检查8不符扣4分突出矿井压风自救装置安装要求压风自救装置安装在采掘工作面和采区避灾路线巷道的压缩空气管道上,间距不大于200m。现场检查4不符扣4分距采掘工作面2540m的巷道内、放炮地点、撤离人员与警戒人员所在的位置、避难硐室以及回风道有人作业处等地点应至少设置一组压风自救装置,在长距离的掘进巷道中,应根据实际情况增加设置。现场检查4不符扣4分每组压风自救装置应可供58人使用,且压风自救装置的数量
18、应能满足服务区域人员的需要。现场检查2不符扣4分其它矿井压风自救装置安装要求采掘作业地点、避难硐室及避灾路线巷道均需安装压风管路,并设置供气阀门,间距不大于100m。现场检查10不符扣4分空气压缩机安装要求应安装在地面。深部多水平开采压缩机安装在地面难以保证有效供风的,可在供风水平以上两个水平的进风井车场安装空气压缩机。空气压缩机在满足供气需要的同时,要至少有一台备用。井下使用多套压风系统的应进行管路联网。井下严禁使用滑片式空气压缩机。现场检查4不符扣4分使用闪点不低于215的空气压缩机油。现场检查4不符扣4分空气压缩机配备的压力表、安全阀、润滑油、水冷压缩机必须分别装设断油、断水、超温等安全
19、保护装置;压力表必须定期校准。现场检查4不符扣4分安全阀和压力调节器必须动作可靠,安全阀动作压力不得超过压力的1.1倍。空气压缩机吸气口必须设置过滤装置。现场检查4不符扣4分安装地点总体要求压风自救装置要安装在地点宽敞、支护良好、没有杂物堆积的人行道侧,人行道宽度要保持在0.5m以上。现场检查2不符扣2分压风泵站安装要求压风泵站内所有设备必须具有产品生产合格证,设备布置符合设计要求,有直通调度室的电话。入井设备有“MA”标志证书,电气设备符合防爆要求。现场检查4不符扣2分阀门安装要求压风自救系统阀门应安装齐全,能保证系统正常使用。管路阀门安装高度距底板1.21.3m。现场检查2不符扣2分三、技
20、术管理要求13日常维护与保养制度每天至少要对压风自救系统进行1次供气试验,每次试验时间不少于30min,保证系统各环节正常使用,并做好相关记录。现场检查3不符扣3分绘制压风自救管路布置图,并根据实际生产作业区域的变化及时修改、调整和审批。现场检查3不符扣3分煤矿企业必须制定压风自救系统管理制度,制定泵站司机、维护维修人员岗位责任制、操作规程、设备检查、检修制度。明确负责压风泵站、管路和自救装置等设施维护、维修的部门和人员。现场检查3不符扣3分压风泵站必须有专人值班;维护、维修人员必须每天对空气压缩机、管路及其附属设施进行检查,发现问题及时处理;并建立设备台帐、设备故障记录表、巡查和检修记录。现
21、场检查4不符扣2分四、否决项 否决项1.系统设备应有MA标志及生产合格证; 2.地面压风机房; 3.管路直径; 4.专项设计及批复。现场检查一项不符合即为“不合格”矿井检查人员(签字)检查日期 煤矿井下人员定位系统验收标准分数验收结论矿井基本信息所属公司(集团)矿井名称主要配套设备型号煤安标志证号煤安标志有效期系统建设时间施工设计审批公司自检结论市验收结论验收备案检查项目检查标准检查方法标准分评分办法检查得分一、地面部分37一)设备及机房8主机、联网及机房要求系统主机必须双机备份,备机能在5分钟内启动。主机或显示终端必须设在调度室。查看实物和现场操作切换1一项不符扣0.5分设备主机必须与公司、
22、集团安全监控系统联网运行。现场检查1一项不符扣0.5分有专用上传主机,必须双机备份。现场检查1一项不符扣0.5分必须有专用机房,中心站机房必须有防静电地板、消防器材、通讯及办公设施。现场检查1一项不符扣0.5分地面中心站应双回路供电,配备不小于2小时不间断电源,对联网主机应配备软硬件防火墙等安全设备,必须网络交换机。查看实物和安全防护策略1一项不符扣0.5分地面中心站机房必须有防雷保护措施,有可靠的接地装置。现场检查1一项不符扣0.5分机房必须配备专用打印机,使用空调调温,有录音电话。查看实物,功能有效性测试1一项不符扣0.5分机房必须有24小时值班记录,值班人员必须持证上岗。查看值班记录及值
23、班人员培训合格证1一项不符扣0.5分二)唯一性检测9唯一性检测装置要求各个人员出入井口应设置检测识别卡工作是否正常和唯一性检测的装置。查看实物1一项不符扣0.5分自动检测入井人员是否携带标识卡。现场功能测试2不符扣2分对携带多张标识卡的人员进行报警提示。现场功能测试2不符扣2分自动提示标识卡携带者身份、标识卡完好性、欠压状况及该月出勤信息。现场功能测试2一项不符扣0.5分对替代卡者进行辨别分析、记录、统计、提示。现场功能测试2一项不符扣0.5分三)管理机构15系统运行与维护煤矿企业要设置信息调度室,同时配备值班、网管和维护人员。有分管领导和专门组织机构负责系统的安装、使用、调校、维护与管理工作
24、现场检查,查看机构组织图,各级人员业务水平汇报1一项不符扣0.5分管理机构应制定岗位责任制、操作规程、值班制度等规章制度。现场检查1一项不符扣0.5分系统值班人员不少于3人,每班至少1人,实行24小时不间断值班,填写系统运行日志,监测日报应有矿领导或值班领导的签字,并上报一级管理单位。现场检查,检查运行日志记录2一项不符扣0.5分要有最新的、完整的井下系统布置图,对井下信号采集设备的数量、位置要有明确的表示。查看系统布置图1一项不符扣0.5分系统覆盖范围检查。系统要覆盖井下采煤工作面、掘进工作面、中央变电所、中央水泵房、放炮区域等重要的人员聚集区、危险地段和区域。现场检查2一项不符扣0.5分系
25、统在掘进和回采跟进时的维护记录。主要内容是信号采集器在跟进、回撤移动的记录,包括安装位置(回采工作面要注明顺槽剩余长度,掘进面要注明已掘进的累计进尺)、种类、安装时间、操作人、所在区域负责人。现场查看维护记录2一项不符扣0.5分下井人员必须携带有效标识卡。现场抽查,标识卡功能测试2一项不符扣0.5分监测工和中心站操作员应培训合格,持证上岗。现场检查培训合格证1一项不符扣0.5分为保证人员监测监控系统正常运行,应建立健全各种规章制度,包括:1.井下人员紧急撤离预案; 2.监控人员岗位责任制;3.系统设备、设施的管理制度; 4.系统技术资料管理制度; 5.系统值班及交接班制度; 6.系统设备和传输
26、设备的定期检修制度;7.系统网络运行管理制度; 8.系统故障报告制度; 9.系统监测、监控异常上报制度;10.设备报废制度。 现场检查3一项不符扣0.5分四)技术资料5技术资料存档要求应建立以下帐卡及报表:1)设备、仪表台帐;2)设备故障登记表;3)检修记录;4)巡检记录;5)中心站运行日志;6)监测日(班)报表;7)设备使用情况月报表;现场检查2一项不符扣0.5分煤矿应绘制设备布置图、供电方试图、连接逻辑图,图上标明分站、电源、中心站等设备的位置、接线、传输电缆、供电电缆等,根据实际布置及时修改,并报矿技术负责人审批。现场查看最近设备布置图、供电方式图、连接逻辑图1一项不符扣0.5分中心站应
27、每3个月对数据进行备份,备份数据应保存1年以上。现场还原备份数据,测试其有效性1一项不符扣0.5分图纸、技术资料应保存1年以上。现场检查1一项不符扣0.5分二、井下部分27井下设备安装与使用各个人员出入井口、采区、采煤工作面及掘进工作面等重点区域出/入口、限制区域、爆破区域出/入口等地点必须设置读卡器,并能满足监测携卡人员出/入井、出/入重点区域、出/入限制区域的要求。现场检查5一项不符扣0.5分人流量大的主要巷道分支处必须设置读卡,并能满足监测携卡人员出/入方向的要求。现场检查5一项不符扣0.5分性能完好的标识卡总数,至少比经常下井人员的总数多10%。现场检查3一项不符扣0.5分井下设备必须
28、设置在便于通讯、读卡、观察、调试、检验、围岩稳定、支护良好、无淋水、无杂物的位置。现场检查2一项不符扣0.5分设备使用前,应按产品使用说明书的要求调试设备,并在地面通电运行24h,合格后方可适用,防爆设备应检验合格,并贴合格证,方可下井使用。现场检查,查看地面调试记录2一项不符扣0.5分设备发生故障时,必须及时处理,在故障期间采用人工监测,并填写故障登记。表检查故障登记表1一项不符扣0.5分监测工必须每天检查设备及电缆,发现问题及时处理,并将处理结果报中心站。检查巡检登记表5一项不符扣0.5分定期对备用电源进行测试,不能保证设备连续工作1小时,应及时更换。检查测试记录1一项不符扣0.5分入井电
29、缆必须具有防雷措施。现场检查3一项不符扣0.5分三、系统功能36携卡人员当前信息显示携卡入井全部人员的实时信息显示:显示内容包括携卡人员信息(姓名、身份证号、出生年月、职务或工种、所在区队班组)、区域名称、入井时间、井下工作时间及人员总数。现场检查1一项不符扣0.5分按区域显示。包括重点区域(通常指采区、采煤工作面、掘进工作面)、限制区域(盲巷、采空区等不允许人员进入的区域)。显示内容包括区域名称、携卡人员信息、入井时间、井下工作时间、所在区域人员总数。现场检查1一项不符扣0.5分系统应具有模拟图显示。显示内容应包括:巷道布置模拟图、人员位置及姓名、超时报警、超员报警、进入限制区域报警、特种作
30、业人员工作异常报警现场检查1一项不符扣0.5分当前携卡入井人员活动信息显示。显示内容包括区域名称、携卡人员信息、入井时间、井下工作时间及活动路线显示。现场检查1一项不符扣0.5分领导跟班实时信息显示:显示井下跟班领导总数、人员身份信息及井下分布情况,入井时间,井下工作时间。现场检查4一项不符扣0.5分实时报警显示显示内容包括超时人员总数及人员报警、超员人员总数及人员报警、进入限制区域人员总数及人员报警、进入重点或特殊工作区域人员超员或超时报警、在规定时间未到达指定地点的工作异常人员。现场检查1一项不符扣0.5分查询功能携卡入井人员记录查询。包括按人员、按时间、按地域、按识别区、按人员信息查询,
31、显示内容包括活动区域名称及滞留时间、携卡人员信息、入井/出井时间、井下工作时间。现场检查1一项不符扣0.5分历史报警记录查询。报警类型包括超时人员总数及人员报警、进入重点或特殊工作区域人员总数及报警、在规定时间未到达指定地点的工作异常人员报警。显示内容包括报警类型、区域名称、携卡人员信息、入井/出井时间、井下工作时间。现场检查1一项不符扣0.5分考勤报表功能日考勤内容应包括人员卡号、姓名、职务或工作、所在区队班组、主要工作地点(可选)、出/入井时刻、工作时间、考勤人员总数。查看记录1一项不符扣0.5分月考勤内容应包括人员卡号、姓名、职务或工作、所在区队班组、主要工作地点(可选)、累计下井次数、
32、累计工作时间、考勤人员总数。查看记录1一项不符扣0.5分考勤种类包括按矿、按班组、按人员的考勤。查看记录1一项不符扣0.5分 数据备份功能对信息数据要备份,所有采集到的信息记录必须保存3个月以上,重要信息要保存一年以上查看备份数据3一项不符扣0.5分 自诊断功能。当系统的识别卡、读卡器、识别卡电池、传输接口等设备发生故障时、报警并记录故障时间和故障设备,以供查询、维护、打印。查询记录2一项不符扣0.5分打印功能对考勤、工作记录查询、统计、报表、等具有打印功能。查询记录1一项不符扣0.5分双向通讯功能系统能够对全矿井、局部区域、单个设备、指定标识卡等不同目标下发命令。现场检查5一项不符扣0.5分
33、联网信息发布功能建立WEB发布服务器,可以通过浏览网页的方式实现信。息共享,便于各级管理部门实现远程监管现场检查2一项不符扣0.5分区域爆破闭锁功能实时统计爆破区域内人员数量,区域内有人员时,实施爆破装置可靠闭锁。现场检查5一项不符扣0.5分手持搜救功能必须配备移动式读卡器,对井下携卡人员进行搜寻。现场检查4一项不符扣1分四、否决项否决项1.系统无煤安(MA)标志准用证;2.未实现子公司、集团联网;3.监控主机未做到双机备份; 4.系统统计考勤及定位信息不准确; 5.专项设计及批复。 现场检查一项不符合即为验收不合格矿井检查人员(签字)检查日期 煤矿井下安全监控系统验收标准分数验收结论矿井基本
34、信息所属公司(集团)矿井名称主要配套设备型号煤安标志证号煤安标志有效期系统建设时间施工设计审批公司自检结论市验收结论验收备案检查项目检查标准检查方法标准分评分办法检查得分一、地面部分30一)设备及机房8主机、联网及机房要求1.系统主机必须双机备份,备机能在5分钟内启动。主机或显示终端必须设在调度室。操作一次切换试验1一项不符扣0.5分2.设备主机必须与公司、集团安全监控系统联网运行。查看联网主机数据1一项不符扣0.5分3.有专用上传主机,必须双机备份。查看设备台账1一项不符扣0.5分主机、联网及机房要求4.必须有专用机房,中心站机房必须有防静电地板、消防器材、通讯及办公设施。现场检查1一项不符
35、扣0.5分5.地面中心站应双回路供电,配备不小于2小时不间断电源,对联网主机应配备软硬件防火墙等安全设备,必须有声光报警装置。现场检查1一项不符扣0.5分6.地面中心站机房必须有防雷保护措施,机房有可靠的接地装置。现场检查1一项不符扣0.5分7.机房必须配备专用打印机,使用空调调温,有录音电话。现场检查1一项不符扣0.5分8.机房必须有24小时值班记录,值班人员必须持证上岗。检查值班记录1一项不符扣0.5分二)传感器使用7传感器设置1.各类传感器设置位置及报警浓度、断电浓度、复电浓度和断电范围的定义必须符合国家安全标准煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2007)的要求。 2
36、.井下安装的主要设备及传感器包括:分站、备用电源、甲烷传感器、断电控制器、一氧化碳传感器、温度传感器、风速传感器、负压传感器、风门传感器、水位传感器、设备开停传感器、馈电传感器。重点检查传感器设置位置及数量,采煤工作面甲烷传感器(上隅角、工作面、工作面回风巷、对应的断电及馈电),井下一氧化碳传感器(易燃煤层工作面、采区回风巷、一翼回风巷、总回风巷的测风站、带式输送机滚筒下风侧),风速传感器(采区回风巷、一翼回风巷、总回风巷测风站),烟雾传感器(带式输送机滚筒下风侧),温度传感器(易燃煤层采煤工作面、机电硐室),开关量(主要通风机、局部通风机、主要风门、掘进工作面风筒末端设置风筒传感器),所有控制必须对应馈电。 现场检查2一项不符扣0.5分调校与故障处理1、甲烷传感器必须按规定定期进行调校并建立调校记录备案。抽查调校、故障记录1一项不符扣0.5分2、安全监控系统有故障时必须及时处理,在故障期间必须有安全措施,并建立故障记录。报警、闭锁及监测数据管理1.超限声光报警及断电/复电控制
