焊线机简单异常处理.ppt

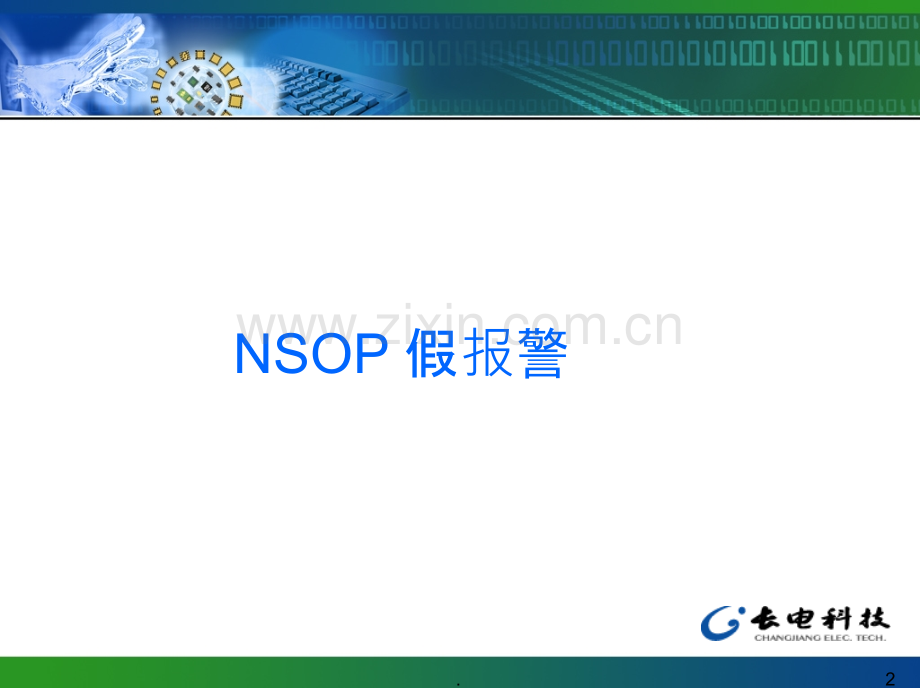

焊线机机简单故障故障处理方法理方法刘锋 2010.12JCST1.NSOP 假报警2.机台出现#142错误报警3.用鼠标的左健点击34.机台十字线会跳到已焊点，如有金线，说明是假报，直接按键盘上的RUN 健就可以投入生产了。5.NSOP 真报警6.机台出现#142错误报警，并按37.按1机台十字线会跳到已焊点，如果没有有金线，说明是真报，需要手动补焊8.直接按鼠标的右键9.按后机台会自动跳到第二焊点10.按住鼠标的中间健并拖动鼠标，把十字线移至旁边，按鼠标右键11.观察有没有补焊上，如果已经焊上，就可以直接按键盘上的RUN 健就可以生产了，如果没有，重复以上动作补焊12.Short tail 断丝13.机台出现144错误，说明第二焊点已经断丝14.穿金丝后，按鼠标左键切除尾丝，并清除该线尾，接着用鼠标左键按打火图标进行烧球15.清除该线尾，并打火后，可以按3，机台就可以投入生产16.芯片PR没有识别成功17.机台出现#224错误，表示芯片PR没有识别成功，并按318.继续用鼠标左键点击119.按住鼠标的中间健拖动十字线移至对位点，然后松开中间健，并接着按鼠标左键确定20.机台会自动跳到第二对位点，按住鼠标中间健拖动十字线到对位点，然后按鼠标左键确定21.如果手动对位在允许误差范围内，机台会投入生产，反之则重复以上对位动作22.管脚PR没有识别成功23.机台出现#224错误，表示管脚PR没有识别成功，并按324.继续用鼠标左键点击125.按住鼠标的中间健拖动十字线移至对位点，按鼠标左键确定，如在允许误差范围内，机台开始生产，反之则继续对位26.无法识别芯片的跳过27.无法识别的芯片，机台报警，按328.然后用按6，直接跳过此芯片，就可以了29.第二焊点没有焊上30.机台出现#143错误，说明第二焊点没有焊上，按331.继续按432.用镊子拔掉此根金线33.穿金丝后，按鼠标左键切除尾丝，并清除该线尾，接着用鼠标左键按打火图标进行烧球34.按1后，继续按鼠标左键进行补焊35.接着机台会跳到第二焊点，按鼠标右键36.观察此跟金线，是否焊上，焊上后按RUN键机台开始生产，没有则继续重复以上步骤补焊37.1、左边进料盒下降一格2、左边进料盒上升一格3、移除左边料盒左边进料盒38.1、右边出料盒下降一格2、右边出料盒上升一格3、移除右边料盒右边进料盒39.www.cj-40.
