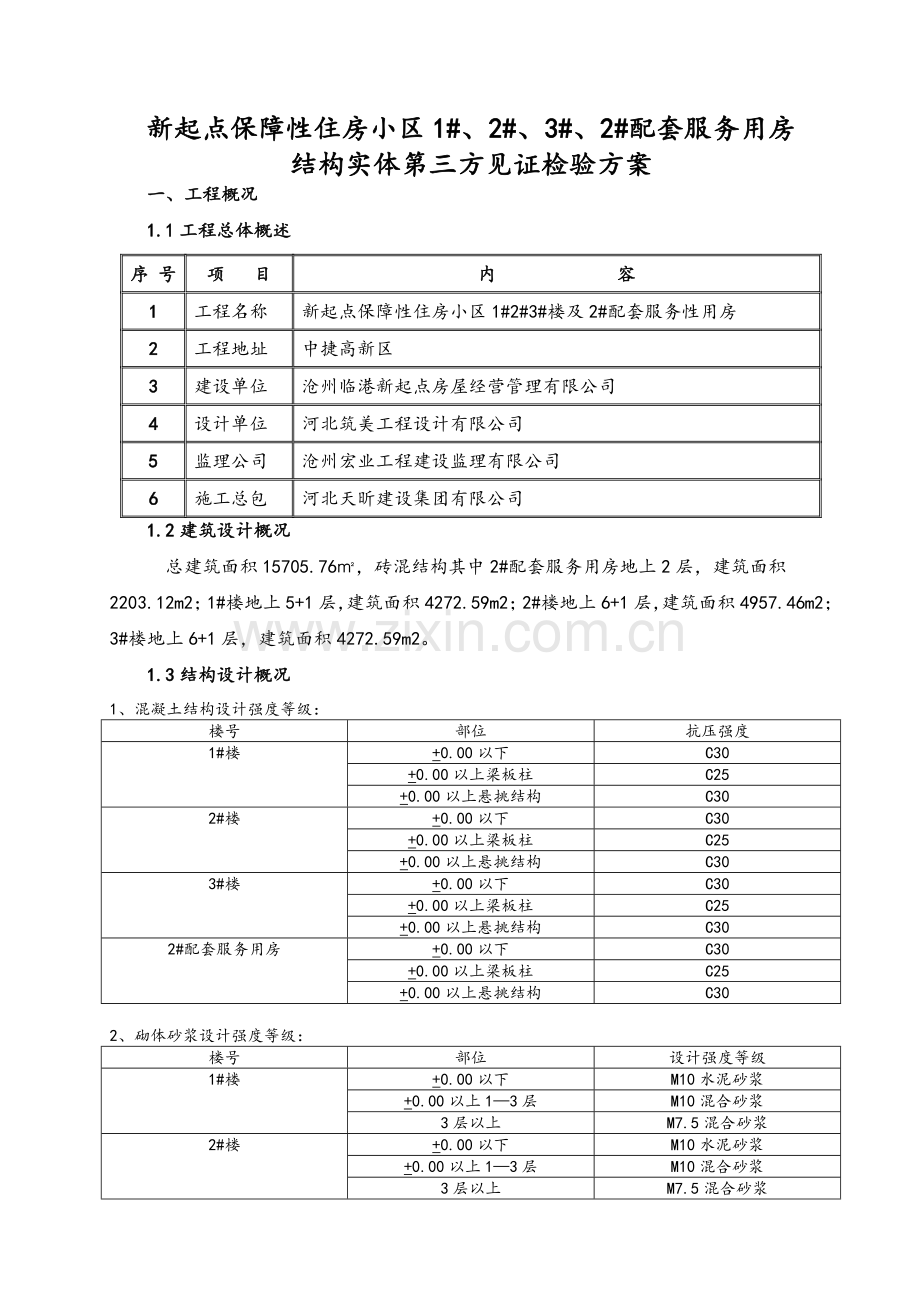

新起点保障性住房小区1#、2#、3#、2#配套服务用房
结构实体第三方见证检验方案
一、工程概况
1.1工程总体概述
序 号
项 目
内 容
1
工程名称
新起点保障性住房小区1#2#3#楼及2#配套服务性用房
2
工程地址
中捷高新区
3
建设单位
沧州临港新起点房屋经营管理有限公司
4
设计单位
河北筑美工程设计有限公司
5
监理公司
沧州宏业工程建设监理有限公司
6
施工总包
河北天昕建设集团有限公司
1.2建筑设计概况
总建筑面积15705.76㎡，砖混结构其中2#配套服务用房地上2层，建筑面积2203.12m2；1#楼地上5+1层，建筑面积4272.59m2；2#楼地上6+1层，建筑面积4957.46m2；3#楼地上6+1层，建筑面积4272.59m2。
1.3结构设计概况
1、混凝土结构设计强度等级：
楼号
部位
抗压强度
1#楼
+0.00以下
C30
+0.00以上梁板柱
C25
+0.00以上悬挑结构
C30
2#楼
+0.00以下
C30
+0.00以上梁板柱
C25
+0.00以上悬挑结构
C30
3#楼
+0.00以下
C30
+0.00以上梁板柱
C25
+0.00以上悬挑结构
C30
2#配套服务用房
+0.00以下
C30
+0.00以上梁板柱
C25
+0.00以上悬挑结构
C30

2、砌体砂浆设计强度等级：
楼号
部位
设计强度等级
1#楼
+0.00以下
M10水泥砂浆
+0.00以上1—3层
M10混合砂浆
3层以上
M7.5混合砂浆
2#楼
+0.00以下
M10水泥砂浆
+0.00以上1—3层
M10混合砂浆
3层以上
M7.5混合砂浆
3#楼
+0.00以下
M10水泥砂浆
+0.00以上1—3层
M10混合砂浆
3层以上
M7.5混合砂浆
2#配套服务用房
+0.00以下
M10水泥砂浆
+0.00以上
M10混合砂浆

3保护层设计厚度：
位置
基础
正常
环境
卫生间
室外 悬挑
正常
环境
卫生间
露天
环境
构件
名称
基础
底板
板
板
板
梁柱
梁柱
梁柱
保护层厚度（mm）
40
15
20
25
20
25
35

二、检测内容及合格标准
1、对涉及混凝土结构安全的重要部位进行结构实体检验。结构实体在监理工程师的见证下，由建设单位委托有资质的第三方检测机构实施。
2、结构实体的检测内容包括：结构实体钢筋保护层检测、回弹法检测混凝土构件抗压强度、现浇楼板厚度检测、墙体砂浆强度检测。
3、结构实体质量检验依据：
建筑工程施工质量验收统一标准（GB50300-2013）
混凝土结构工程施工质量验收规范（GB50204-2015）
回弹法检测混凝土抗压强度技术规程（JGJ/T23-2011）
混凝土中钢筋检测技术规程（JGJ/T152-2008）
贯入法检测砌筑砂浆抗压强度技术规程 （JGJ/T136-2001）
河北省关于保障性住房必须进行第三方检测的有关文件
三、具体检测项目
（一）结构实体钢筋保护层厚度检测
1、抽样批次
钢筋保护层厚度检验的结构部位和构件数量，根据本工程特点，划分为基础和主体两个批次。
2、抽样数量：按验收规范及有关标准根据本工程的实际情况执行。
（二）回弹法检测混凝土抗压强度
1、抽样批次：混凝土强度检测的结构部位和构件数量，根据本工程特点，划分为基础和主体两个批次。
2、抽样数量：按验收规范及有关标准根据本工程的实际情况执行。
（三）楼板厚度检测
1、抽样数量：按验收规范及有关标准根据本工程的实际情况执行。
（四）墙体砂浆强度检测
1、抽样批次：墙体砂浆强度检测的结构部位和构件数量，根据本工程特点，划分为基础和主体两个批次。
2、抽样数量：按验收规范及有关标准根据本工程的实际情况执行。
（五） 本方案未尽事宜，按＜混凝土结构工程施工质量验收规范＞及相关标准、规程等要求执行。
（六）附表（仅供参考，实际抽样数量由检测机构确定）
1、结构实体钢筋保护层厚度检测
工程名称
抽样批次
构件名称
抽样数量
部位
备注
1#楼
基础
基础
5
基础
具体部位数量由检测机构根据工程特点现场确定
主体
梁
5
1-6层
板
5
悬挑板
5
2#楼
基础
基础
5
基础
主体
梁
5
1-7层
板
5
悬挑板
5
3#楼
基础
基础
5
基础
主体
梁
5
1-7层
板
5
悬挑板
5
2#配房
基础
基础
5
基础
主体
梁
5
1-2层
板
5
悬挑板
5
2、回弹法检测混凝土抗压强度

回弹检测
抽样批次
构件名称
抽样数量
部位
备注
1#楼
基础
基础
10
基础
具体部位数量由检测机构根据工程特点现场确定
主体
梁
每层5个
一至顶层
柱
每层5个
2#楼
基础
基础
10
基础
主体
梁
每层5个
一至顶层
柱
每层5个
3#楼
基础
基础
10
基础
主体
梁
每层5个
一至顶层
柱
每层5个
2#配房
基础
基础
10
基础
主体
梁
每层5个
一至顶层
柱
每层5个

3、砂浆强度检测

工程名称
抽样批次
构件名称
抽样数量
部位
备注
1#楼
基础
基础砌体
2组
基础
具体部位数量由检测机构根据工程特点现场确定
主体
砖砌体
每层1组
1-6层
2#楼
基础
基础砌体
2组
基础
主体
砖砌体
每层1个
1-7层
3#楼
基础
基础砌体
2组
基础
主体
砖砌体
每层1个
1-7层
2#配房
基础
基础砌体
2
基础
主体
砖砌体
每层1个
1-2层

4、楼板厚度检测
工程名称
抽样批次
构件名称
抽样数量
部位
备注
1#楼
主体
现浇板
3
一至顶层
具体部位数量由检测机构根据工程现场确定
2#楼
主体
现浇板
3
一至顶层
3#楼
主体
现浇板
3
一至顶层
2#配房
主体
现浇板
3
一至顶层
