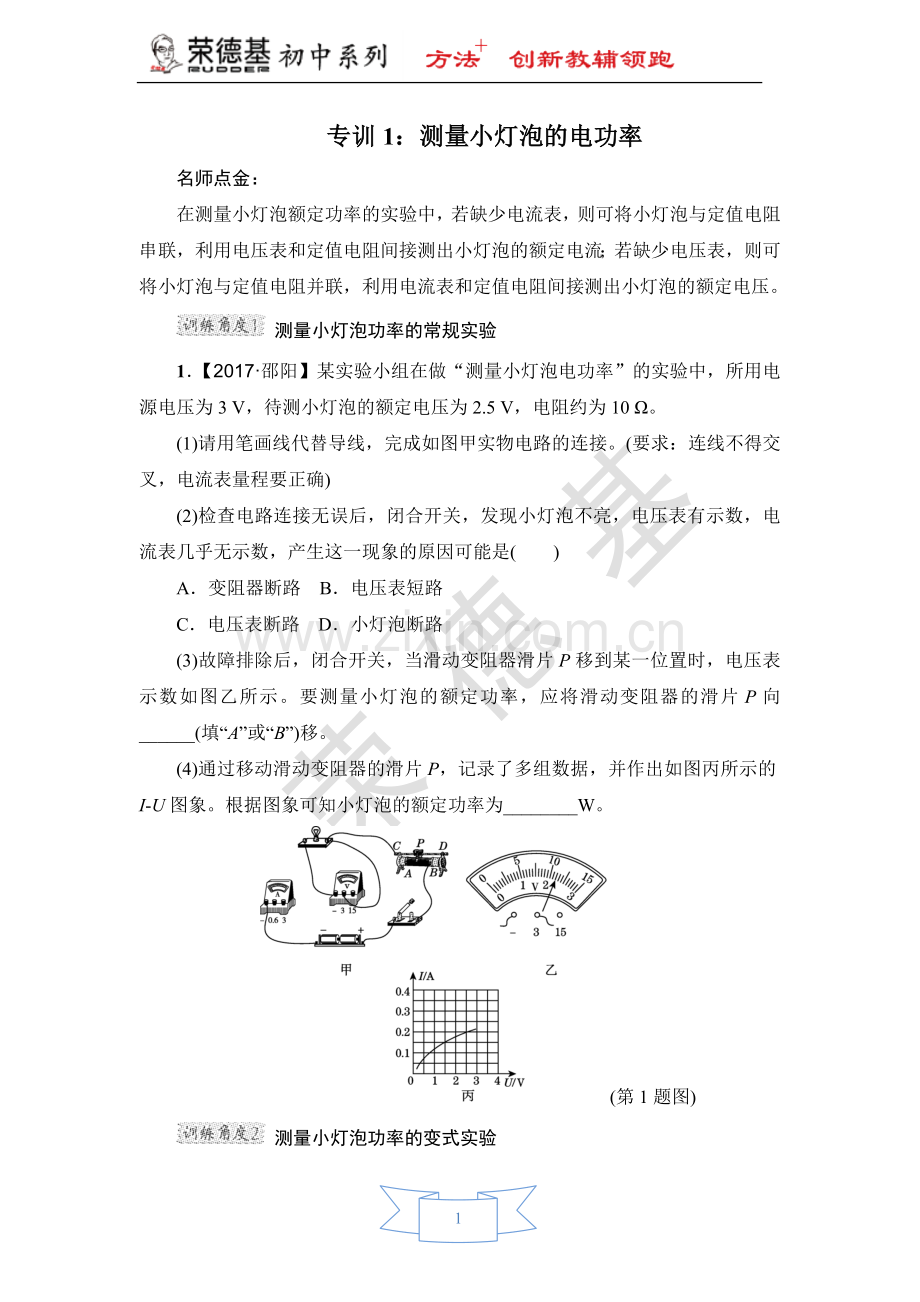

专训1：测量小灯泡的电功率
名师点金：
在测量小灯泡额定功率的实验中，若缺少电流表，则可将小灯泡与定值电阻串联，利用电压表和定值电阻间接测出小灯泡的额定电流；若缺少电压表，则可将小灯泡与定值电阻并联，利用电流表和定值电阻间接测出小灯泡的额定电压。
测量小灯泡功率的常规实验
1．【2017·邵阳】某实验小组在做“测量小灯泡电功率”的实验中，所用电源电压为3 V，待测小灯泡的额定电压为2.5 V，电阻约为10 Ω。
(1)请用笔画线代替导线，完成如图甲实物电路的连接。(要求：连线不得交叉，电流表量程要正确)
(2)检查电路连接无误后，闭合开关，发现小灯泡不亮，电压表有示数，电流表几乎无示数，产生这一现象的原因可能是(　　)
A．变阻器断路　B．电压表短路
C．电压表断路 D．小灯泡断路
(3)故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示。要测量小灯泡的额定功率，应将滑动变阻器的滑片P向______(填“A”或“B”)移。
(4)通过移动滑动变阻器的滑片P，记录了多组数据，并作出如图丙所示的I­U图象。根据图象可知小灯泡的额定功率为________W。
(第1题图)
测量小灯泡功率的变式实验
2．【中考·天水】在“测量小灯泡的额定功率”实验中，灯泡标有“3.8 V”字样，电源电压恒定。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整；
(2)连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是____________________；
(3)故障排除后，开始实验，在移动滑动变阻器滑片的过程中，眼睛应注视__________表的示数，直到灯泡正常发光，此时电流表的示数如图乙所示，则灯泡的额定功率为________W。
(第2题图)
(4)完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图丙所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关S1，将S2拨到触点2，移动滑片，使电压表的示数为________V；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额 ＝______________(用已知量和测得量表示)。
综合性实验
3．【2016·威海】小明在“测量小灯泡电功率”的实验中，所用器材如下：两节干电池，电流表，电压表，滑动变阻器，额定电压为2.5 V的小灯泡，开关，导线若干。
(第3题图)

(1)请用笔画线代替导线将图甲的电路连接完整(要求滑片向右移动小灯泡变亮)。
(2)正确连接电路后，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，若电路中只有一处故障，这个故障可能是____________。
(3)排除故障后小明继续实验，当电压表示数为2.1 V时，要测量小灯泡的额定功率，应将滑片P向______(填“A”或“B”)端移动使电压表示数为2.5 V，此时电流表的示数如图乙所示，则电流表的示数是________A，小灯泡的额定功率是________ W。
(4)若将小灯泡换成定值电阻，该电路还可进行的实验有__________________(请写出一个)。
答案
专训1
1．解：(1)如图所示。(2)D　(3)B　(4)0.5
(第1题图)　　(第2题图)
2．解：(1)如图所示。　(2)灯泡断路　(3)电压；1.52
(4)①3.8　③　点拨：(3)灯泡的额定功率P＝UI＝3.8 V×0.4 A＝1.52 W。(4)灯泡正常工作时，电路中的电流I＝(U－3.8 V)/ R0，则灯泡额定功率P＝UI＝3.8 V×(U－3.8 V)/ R0。
3．解：(1)如图所示。　(2)小灯泡短路　(3)B；0.3；0.75
(4)探究电流与电压的关系(或伏安法测电阻)
(第3题图)
点拨：(1)滑片向右移动小灯泡变亮，滑动变阻器电阻变小，接B接线柱，电压表选择小量程并联在小灯泡两端；(2)电流表有示数，电压表无示数，电压表中间短路则小灯泡短路；(3)小灯泡额定电压为2.5 V，需要小灯泡两端电压变大，滑动变阻器电压变小，电阻变小所以滑片应该向B端滑动；电流表示数I＝0.3 A，P＝UI＝2.5 V×0.3 A＝0.75 W；(4)换成定值电阻以后可以研究电阻一定时，电流与电压的关系和测量定值电阻的阻值(伏安法测电阻)。
