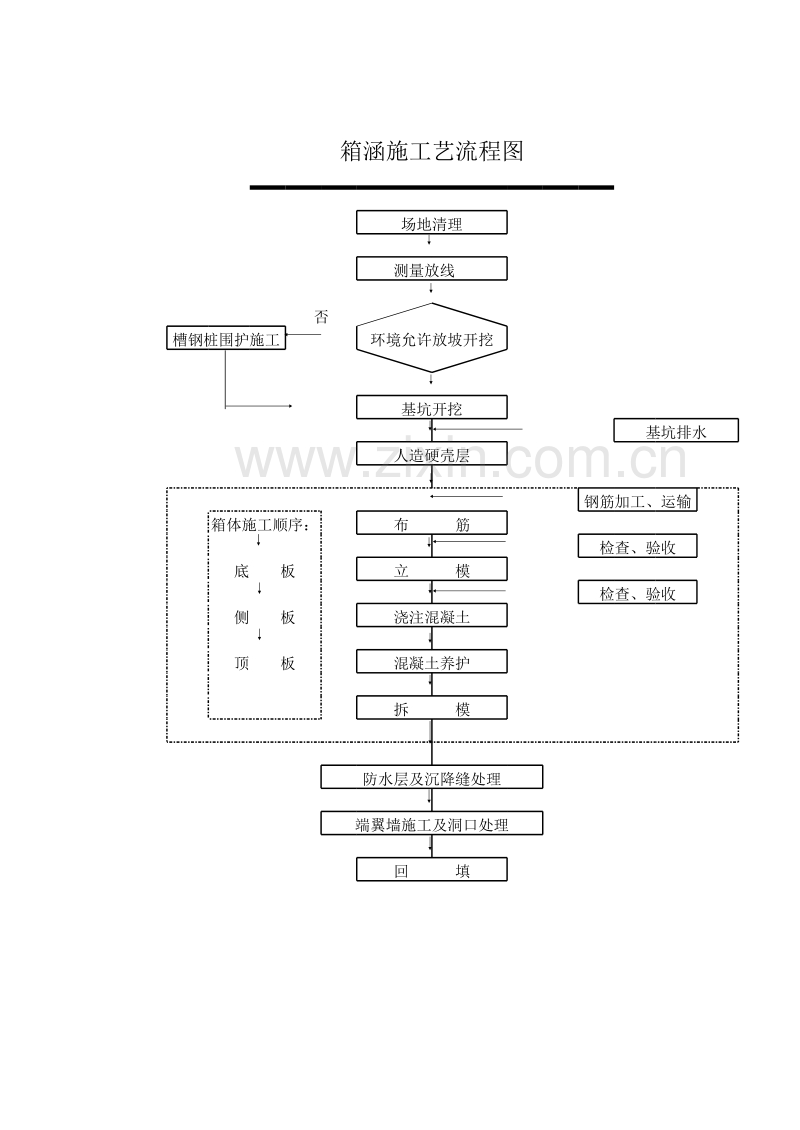

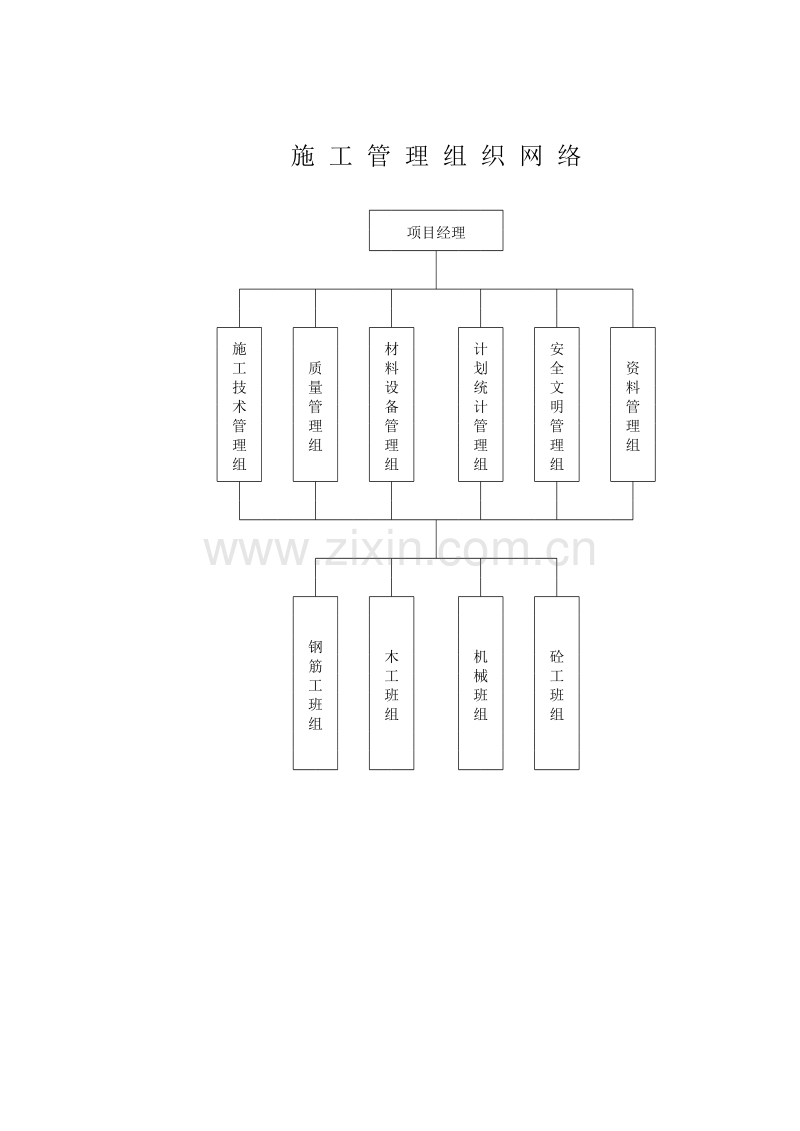

施 工 管 理 组 织 网 络 项目经理 施 工 技 术 管 理 组 质 量 管 理 组 材 料 设 备 管 理 组 计 划 统 计 管 理 组 安 全 文 明 管 理 组 资 料 管 理 组 钢 筋 工 班 组 木 工 班 组 机 械 班 组 砼 工 班 组 箱涵施工艺流程图 场地清理 测量放线 否 槽钢桩围护施工环境允许放坡开挖 基坑开挖 基坑排水 人造硬壳层 钢筋加工、运输 箱体施工顺序：布 筋 检查、验收 底 板立 模 检查、验收 侧 板浇注混凝土 顶 板混凝土养护 拆 模 防水层及沉降缝处理 端翼墙施工及洞口处理 回 填 100拟本工程劳动力投入分布曲线（单位：人） 75 50 25 0 2003年7月2003年8月2003年9月2003年10月 拟投入主要机械一览表 序号机械名称规格型号数量状况备注 1挖掘机200LC-61良好 2挖掘机R200LC-11良好 3推土机802KT1良好 4自卸汽车东风4良好 5小型压路机10T1良好 6潜水泵1良好 7交流电焊机1良好 8钢筋弯曲机1良好 9钢筋切断机1良好 10砼振动棒3良好 11汽车式起重机1良好 12平板振动器1良好 13全站议拓普康1良好 14经纬仪DJ21良好 15自动安平水准仪NA281良好
