超高效电机介绍及电机节能研讨.ppt

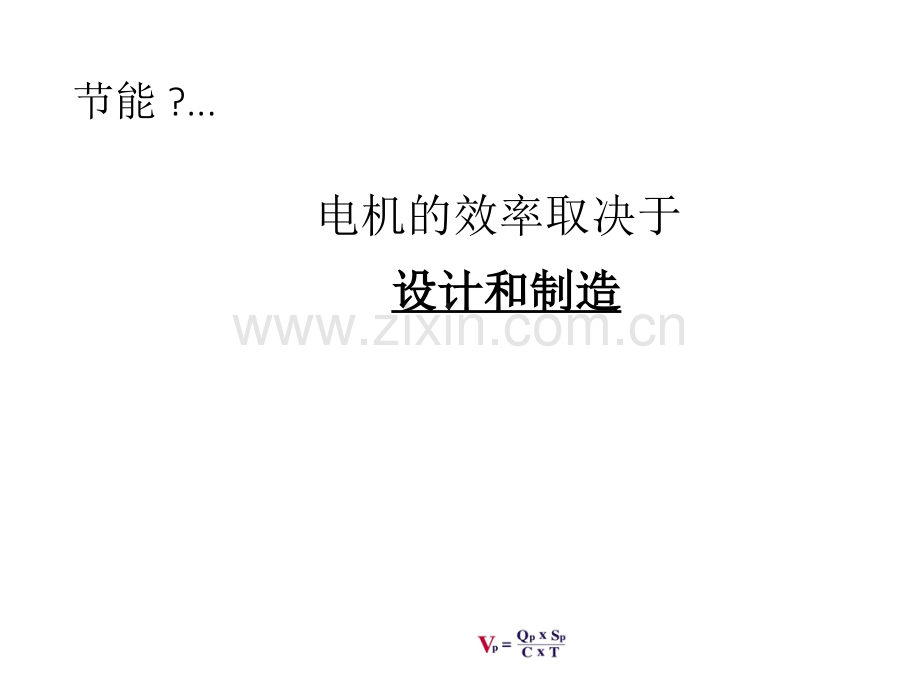

节能?.电机的效率取决于 设计和制造设计和制造运行成本 VS.采购价格采购价格每年使用效率油价/电价每年的运行成本年运行成本年运行成本/采购价格采购价格汽车汽车200,000 RMB20,000 km/年15 liter/100Km6 RMB/liter18,000/yr.9%60 HP电机电机28,000RMB8,760 hrs.93.6%0.6RMB/kWh251,345/yr.900%电机终生的成本采购价格占电机总成本的 2%重绕线一次占总成本的 0.7%电机耗电占总成本的电机耗电占总成本的97.3%如何计算电机的效率?效率等于输出除以输入效率用百分比表示Super-E 电机效率能到96%升级一台 0.75 kW Eff2 电机到超高效电机，相当于每年减少：1 桶原油桶原油的燃烧的燃烧240 Kg 煤的煤的燃烧燃烧640 Kg 碳排放至大气碳排放至大气和.或者.如何测量电机效率?效率测试方法“IEEE 112 方法 B”是最精确的，是 EPAct 和NEMA的指定测量方法l功率计测试功率计测试l隔离损耗确定隔离损耗确定l杂散负载损耗确定杂散负载损耗确定l保守但精确保守但精确l被被 NEMA MG1-12.54&EPAct 指定指定对比效率时一定要知道其定义效率的方法对比效率时一定要知道其定义效率的方法定义效率的对比市场的转化美国报告市场上销售的约33%的电机为超高效(EFF1+),约50%为EPAct(EFF1)CEMEP(欧洲电力机械制造商委员会）报告，在欧洲市场上销售的电机仅仅约15%为EFF1等级(相当于 EPAct)印度报告仅仅约4%为EFF1杂散损耗杂散损耗由转子和定子间气隙的磁转换损杂散损耗由转子和定子间气隙的磁转换损失造成失造成现有的标准基于现有的标准基于 IEC60034-2杂散损耗的测量采用方法杂散损耗的测量采用方法 IEE112B(NEMA Epact&Premium)对比不同标准下的公布效率 同一台电机IEEE112B:测量功率的输出测量功率的输出/输入输入IEC60034-2:杂散损耗按杂散损耗按0.5%0.5%估计估计IEC61972:杂散损耗杂散损耗的估计依照功率的估计依照功率JEC37:日本的标准完全忽视杂散损耗日本的标准完全忽视杂散损耗对比公布效率(同一台电机)IEE112 测量杂散损失测量杂散损失IEC 34-2 估计估计0.5%的杂散损失的杂散损失JEC-37 忽视杂散损失忽视杂散损失效率对比采取对立的标准仅仅能给出表面上的效率数据的提升采取对立的标准仅仅能给出表面上的效率数据的提升电机的实际效率在设计和制造设计和制造的时候就决定了内在的超高效高质量球轴承,减少摩擦和振动专利的Lube-Lok 润滑保持密封 在电机两端锁紧的轴承减少端间隙POLYREX EM 提供改良的润滑如何提高电机的效率和提供更长的寿命如何提高电机的效率和提供更长的寿命?内在的超高效风扇和风扇罩设计为适宜的冷却和更安静的运行 更小的风扇产生更小的损耗更低的电机运行温度使得更小的风扇可以使用如何提高电机的效率和提供更长的寿命？如何提高电机的效率和提供更长的寿命？内在的超高效更多的绕线改进的槽的设计ISR(Inverter Spike Resistant)磁线提供高至100倍的电压峰值抵抗力电机两端都有端部绑带低的温升(80C)F 级绝缘系统在允许最高温度上限下，运行温度每低10C 可使绝缘寿命加倍如何提高电机的效率和提供更长的寿命？如何提高电机的效率和提供更长的寿命？内在的超高效改进转子绝缘高压冲模铸铝转子转子动平衡依照IEEE 841振动限制按照标准(0.08 in/sec)如何提高电机的效率和提供更长的寿命？如何提高电机的效率和提供更长的寿命？内在的超高效更薄的矽钢叠片改进钢的特性以达到更低的损耗并且提供同样的性能优化的气隙更多的钢 更长的叠钢如何提高电机的效率和提供更长的寿命？如何提高电机的效率和提供更长的寿命？内在的超高效如何提高电机的效率和提供更长的寿命？如何提高电机的效率和提供更长的寿命？外在的超高效需要什么去实现验证性能和应用IEEE-112方法?现代化的自动的测试设备 外在的超高效需要什么去实现生产高效率的电机?每天的革新和研发通过节能来节省成本使用超高效电机当电机坏掉的时候用超高效电机来更换保养的时候分析电机，对于低效率的电机，立即用高效电机替换，不要等待其坏掉评估和升级完整的电机系统不要继续修电机，那将使你付更多的电费Baldor 的 Super-E 超高效电机当今综合效率最高的电机系列功率从 0.75 到1,000 kW超过800 个不同的型号有库存50 Hz IEC 可供全线的 Super-E 电机 超越 EFF1效率等级的 NEMA 超高效节能电能是你能控制的费电能是你能控制的费用！用！应用案例1使用单位：云南红塔集团玉溪卷烟厂应用：卷包一车间2.2kw 小风机电机原电机：SEW DT90L2替换成超高效电机：Baldor 05F043W136G1测量对比结论：Baldor超高效电机节能20.8%电机运行温度比原电机低172.2kw 小风机电机原电机IEC普通效率电机SEW DT90L2 2.2KW 2极替换电机NEMA 超高效电机Baldor 05F043W136G1 2.2KW 2极专业的仪器和科学的检测方法电能表：长沙威胜电子有限公司多功能电能表DTSD341计时器：HENGSTLER 0891321200：5电流互感器：德力西 LMZJ1-0.5红外测温仪：IR-TASEW 2.2KW 电电机能耗测试记机能耗测试记录表录表Baldor 2.2KW电电机能耗测试记机能耗测试记录表录表应用案例2使用单位：云南红塔集团玉溪卷烟厂应用：卷包一车间除尘房梗丝分离75KW 电机原电机：德州恒力电机 Y280S-2替换成超高效电机：Baldor EM28752-58测量对比结论：Baldor超高效电机节能16.2%电机运行温度比原电机低1475kw 除尘房电机原电机原电机德州恒力电机 Y280S-275KW 2极 IEC普通效率替换成替换成Baldor电机 EM28752-5875KW 2极NEMA 超高效德州恒力德州恒力75 KW 电机能耗测试电机能耗测试记录表记录表Baldor 75 KW 电电机能耗测试记机能耗测试记录表录表
