建筑结构选型---框架结构体系.pptx

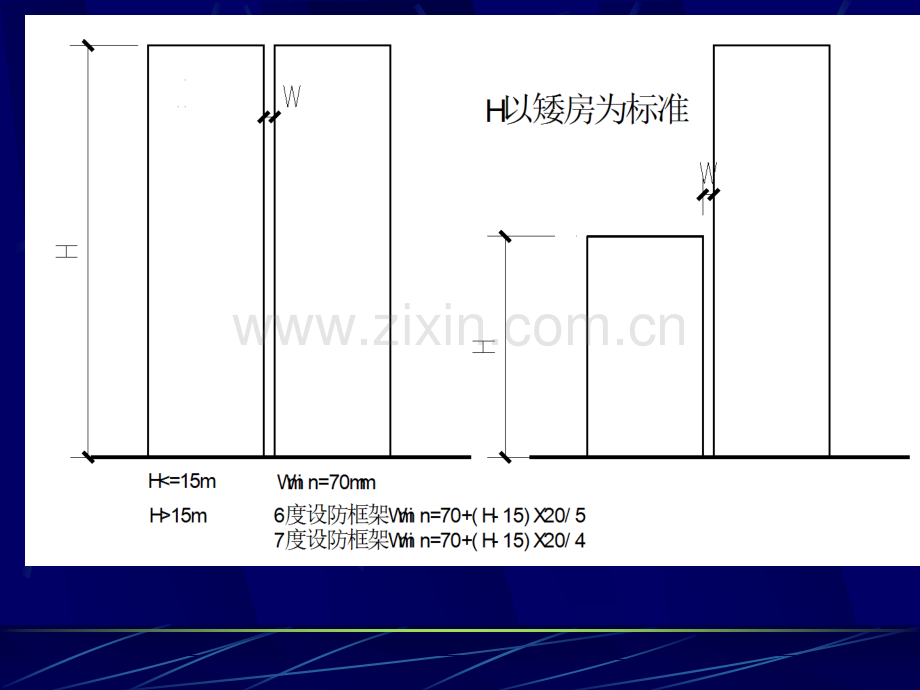

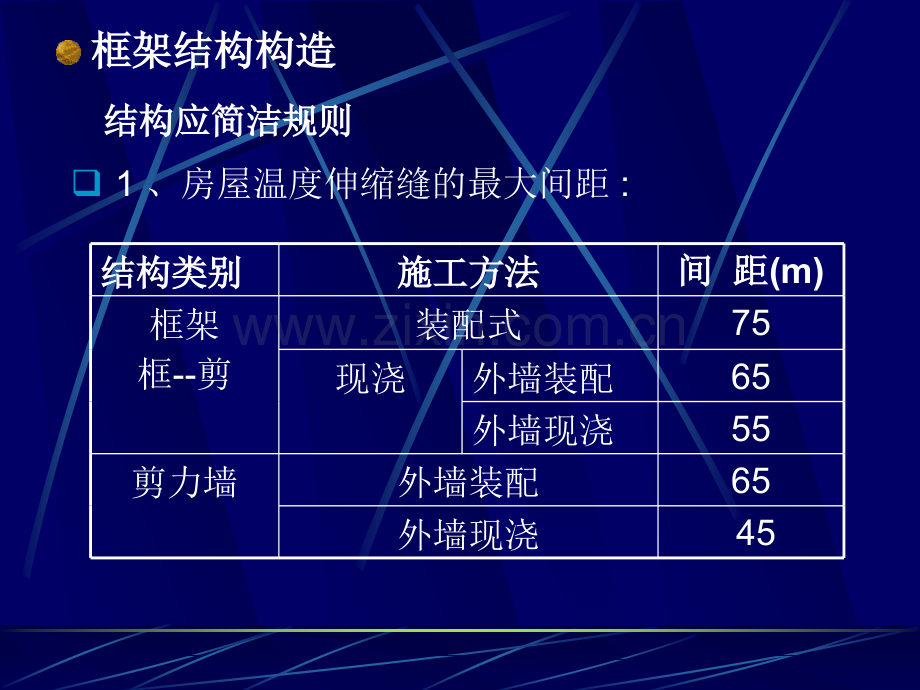

框架结构构造框架结构构造结构应简洁规则结构应简洁规则q 1、房屋温度伸缩缝的最大间距:结构类别结构类别 施工方法施工方法 间间 距距(m)框架框-剪 装配式 75现浇 外墙装配 65外墙现浇55剪力墙 外墙装配 65外墙现浇 45q 2、房屋防震缝的最小宽度（mm）:防震缝与设防烈度、结构形式、相邻较低房屋高度有关防震缝宽度-以框架为基准a、框架结构:高度 15m部分,防震缝的最小宽度70mm 高度 15m部分,6,7,8,9度相应每增加高度 5,4,3,2m防震缝宜加宽20mm b、框架剪力墙结构，按框架结构的70%采用，且防震缝的最小宽度70mmc、剪力墙结构，按框架结构的50%采用，且防震缝的最小宽度70mma、h or b1/151/20b、hH/12 b、外筒柱间隔=400 1、平面应简单合理:矩形、圆形为好，正六（八）边形、椭圆、扇形也可以高层结构布置要点 q一、有利的房屋体形*复杂与规则复杂与规则a、+、井字等外伸较大，必要时设连接梁、井字等外伸较大，必要时设连接梁b、凹入或开洞尺寸不宜大于楼面宽度的凹入或开洞尺寸不宜大于楼面宽度的1/2c、3.开洞面积不宜超过楼面总面积的开洞面积不宜超过楼面总面积的30%d、开洞后最小净宽不小于开洞后最小净宽不小于5m,且每边楼板净且每边楼板净宽不小于宽不小于2m 2、立面变化均匀*矩形、梯形、三角形渐变良好*倒梯形 a.下部结构弱 b.重心高，倾覆力矩大 c.P-效应严重*大底盘 主楼与裙房交接处刚度差异大，如裙房不对称更不利3、立面限制 上层/下层B1/B0.75 L1/L0.75 H1/H0.75 4、合适的房屋高度5、不大的房屋高宽比6、足够的基础埋深 一般D/H1/12 桩基D/H1/157、防震缝的合理设置q二、合利的结构布置1、结构力求对称 减少扭转震害;抗震墙宜沿周边布置2、结构竖向要等强A定义：楼层屈服强度系数y是楼层受剪承载力标准值（屈服剪力）与结构弹性地震反应楼层剪力之比值。等强是指各楼层y大致相等，因而具有较好的耐性。3、避免柔弱底层4、避免短柱5、变截面抗震墙的应用q三、屋顶小楼的合理 鞭梢效应 q四、合理运用材料 q五、多道防线 q六、强柱弱梁 q七、轻质高强 q八、妥善处理非结构构件 q中央银行与美洲银行对比eg1 q一、主动抗震eg21、隔震 2、阻尼q一、主动抗震第四章第四章 其它高层结构体系其它高层结构体系 1、巨型桁架结构2、巨型框架结构3、悬挂结构4、悬挑结构5、预应力 蒙皮结构q二、巨型结构 1、带转换层带转换层高层建筑高层建筑结构结构 2、带加强层带加强层高层建筑高层建筑结构结构 3、错层结构4、连体结构5、多塔楼多塔楼结构q三、复杂高层建筑结构高层建筑结构
