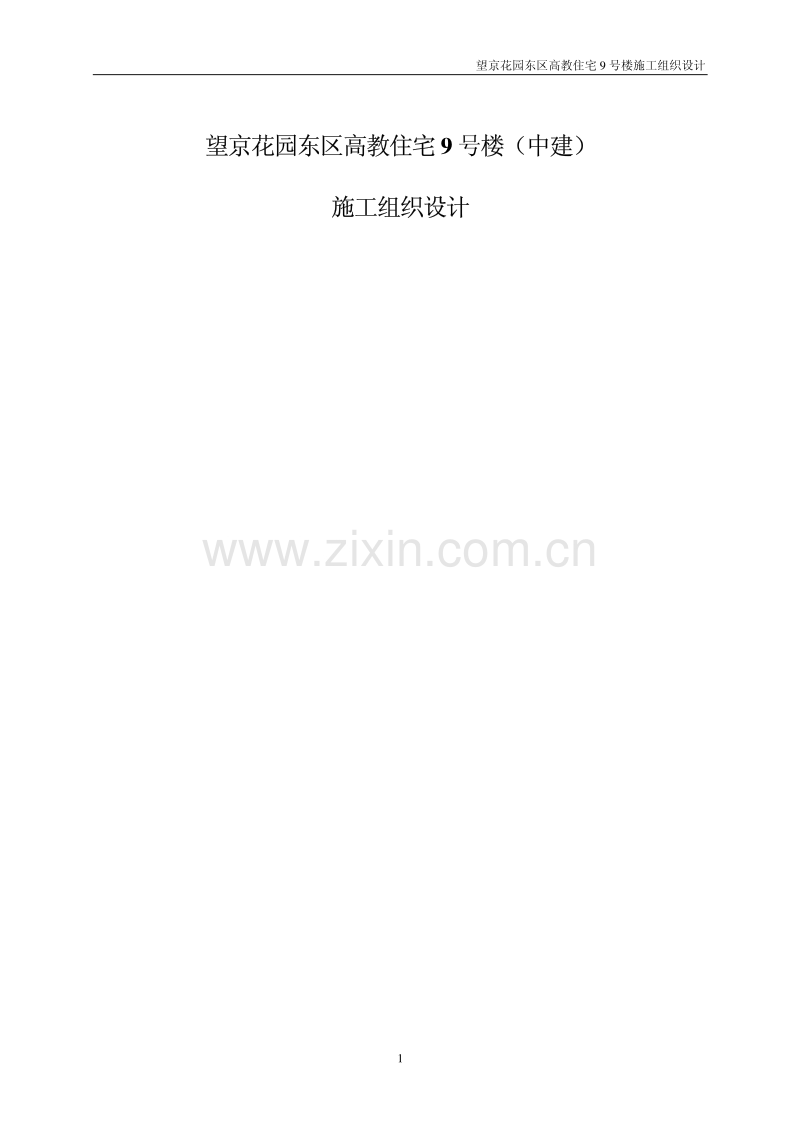

望京花园东区高教住宅 9 号楼施工组织设计 1 望京花园东区高教住宅望京花园东区高教住宅9 号楼（中建）楼（中建） 施工组织设计施工组织设计 望京花园东区高教住宅 9 号楼施工组织设计 2 1 编制依据编制依据 1. 1合同合同 表1-1 合同目录 合同名称 合同编号 签订日期 北京市建设工程施工合同 01010635 2001.7.12 1. 2 施工图施工图(见表见表1-2) 表1-2 施工图目录 图纸名称 图纸编号 出图日期 建筑施工图 结构施工图 设备施工图 建施2～8、10、11、13、 16.、18.、20.、22～ 25 27～32、34.、38～46. 建施1改、 9改、 12改、 14改、 15改.、 17改、 19改、21改、26改、33改.、35改～37改 结施1～17、33～36、30、41～48 结施0改、18改～29改、31改、32改 37改～40改 设施1～13、16～21、24～26、28 14G.、15G. 、22G.、23G. 、27G 2001.7～2001.9 2001.9 2001.7～2001.9 2001.9 2001.7～2001.8 2001.9 望京花园东区高教住宅 9 号楼施工组织设计 3 给水排水施 工图 电气施工图 3. 5～11.、14～17、19 水施1改、2改、4改、12改、13改、18改 电施 2～16、18、19、22、25、26、28～30、 33～35、38 39、41、42 电施1改、17改、20改、21改、23改、24改 27改、31改、32改、36改、37改、40改 2001.7～2001.8 2001.9 2001.7.6～8.21 2001.9 1.3主要规程、规范（见表主要规程、规范（见表1-3）） 表1-3 主要规程、规范目录 类别 名称 编号 国 家 建筑结构荷载规范 建筑抗震设计规范 混凝土结构设计规范 钢筋混凝土用热扎带肋钢筋 钢筋混凝土用热轧光圆钢筋 土方与爆破工程施工及验收规范 地基与基础工程施工及验收规范 地下工程防水技术规范 地下防水工程施工及验收规范 GBJ9-87 GBJ11-89 GBJ10-89 GB1499-98 GB13013 GBJ201-83 GBJ202-83 GBJ108-87 GBJ208-83 GB50204-92 GB8076-1997 望京花园东区高教住宅 9 号楼施工组织设计 4 混凝土结构工程施工规范 混凝土外加剂 砌体工程施工及验收规范 建筑地面工程施工及验收规范 屋面工程施工及验收规范 通风与空调工程施工及验收规范 采暖与空调工程施工及验收规范 给水、排水管道工程施工及验收规范 火灾自动报警系统施工及验收规范 自动喷水灭火系统施工及验收规范 电气装置安装工程照明装置施工及验收规范 建设工程现场供用电安全规范 起重机电气装置施工及验收规范 GB50203-98 GB50209-95 GB50207-94 GB50243-97 GBJ242-82 GB50268-97 GB50166-92 GB50261-96 GB50259-96 GB50194-93 GB50256-96 行 业 钢筋混凝土高层建筑结构设计与施工规程 高层建筑箱形与筏形基础技术规范 钢筋机械连接通用技术规程 混凝土泵送技术规程 钢筋焊接及验收规程 建筑工程冬期施工 普通混凝土用砂质量标准及检验方法 普通混凝土用碎石或卵石质量标准及检验方 法 建筑装饰工程施工及验收规程 建筑机械使用安全技术规范 JGJ3-91 JGJ6-99 JGJ107-96 JGJ/T10-95 JGJ18-96 JGJ104-97 JGJ52-92 JGJ53-92 JGJ73-91 JGJ33-86 JGJ46-88 JGJ80-91 望京花园东区高教住宅 9 号楼施工组织设计 5 施工现场临时用电安全技术规范 建筑施工高处作业安全技术规范 地 方 建筑工程施工测量规程 商品混凝土质量管理规程 建筑安装分项工程施工工艺规程 外墙外保温施工技术规程 混凝土中掺用粉煤灰的技术规程 工程建设监理规程 DBJ01-21-95 DBJ01-6-90 DBJ01-26-96 DBJ/T01-38-9 8 DBJ01-10-93 DBJ01-41-98 1.4主要标准（见表主要标准（见表1-4）） 表1-4 主要标准目录 类别 名称 编号 国 家 建筑安装工程质量检验评定统一标准 建筑工程质量检验评定标准 建筑采暖卫生与煤气工程质量检验评定标 准 建筑电气安装工程质量检验评定标准 通风与空调工程质量检验评定标准 电梯安装工程质量检验评定标准 建筑设备施工安装通用图集 GBJ300-88 GBJ301-88 GBJ302-88 GBJ303-88 GBJ304-88 GBJ310-88 91SB1、2、3、4 行 基坑土钉支护技术规程 CECS96：97 望京花园东区高教住宅 9 号楼施工组织设计 6 业 混凝土泵送剂 建筑施工安全检查标准 建筑排水硬聚氯乙烯管道工程技术规范 建筑排水硬聚氯乙烯螺旋管道工程设计、 施 工及验收规范 建筑给水硬聚氯乙烯管道设计与施工验收 规范 钢筋混凝土深梁设计规程 混凝土结构技术加固技术规程 JC473-92（96） JGJ59-99 CJCT29-98 CECS94：97 CECS41：92 CECS39：92 CECS25：90 1.5主要图集（见表主要图集（见表1-5）） 表1-5 主要图集目录 名 称 编号 建筑物抗震构造详图 混凝土结构施工图平面整体表示方法制图规则和构造 详图 建筑构造通用图集 木质防火门图集 外墙内保温图集 北京市屋面防水推荐做法 北京市地下室防水推荐做法 97G329系列 00G101 88J系列 华北91SJ2 京93SJ系列 京95TJ2 京95TJ3 望京花园东区高教住宅 9 号楼施工组织设计 7 1.6主要法规主要法规 表表1-6 主要法规目录主要法规目录 名称 编号 建筑法 消防条例 建筑工程质量管理条例 北京市建设工程施工现场环境保护工作基本标 准 北京市建筑安装工程施工技术资料管理规定 北京市建设工程施工试验实行有见证取样和送 检制度的暂行规定 关于《北京市建设工程施工试验实行有见证取 样和送检制度的暂行规定》的补充通知 预防混凝土工程碱集料反应技术管理规定 国家主席令1997年91号 国家主席令15号 国务院令第279号 （91）京建施字第126号 京建质字（1996）418号 京建法（19997）172号 京建法（1998）50号 京TY5-99 1.7其他其他 表1-7 其他 水准测量、红线桩成果通知单 地质勘探报告 建设部推广使用十项新技术 关于《水泥新标准使用注意事项》 望京花园东区高教住宅 9 号楼施工组织设计 8 2 工程概况工程概况 2.1总体简介总体简介 表2-1 总体简介 序号 项 目 内 容 1 工程名称 望京花园东区高教住宅9号楼 2 工程地址 北京市朝阳区望京花园 3 建设单位 北京高校房地产开发总公司 4 设计单位 北京维拓时代建筑设计院 5 监理单位 京精大房建设工程监理公司 6 质量监督 朝阳区建设工程质量监督站 7 施工总承包单位 中建一局（集团）二公司 8 投资性质 财政拨款 9 合同承包范围 建筑与安装 10 合同性质 工程建筑安装承包 11 结算方式 中标价加变更洽商调整 12 合同工期 2001.7.1-2002.7-8.27 13 合同质量目标 工程长城杯 望京花园东区高教住宅 9 号楼施工组织设计 9 2.2 建筑设计概况建筑设计概况 表2-2 建筑设计概况 序 号 项目 内容 1 建筑 功能 住宅、会所 2 建筑 特点 建筑造型新颖、尺寸比较烦琐的高层住宅 总建筑面积 （m2） 51654.08 地下建筑面积 (m2) 4387.5 3 建筑 面积 占地面积(m2) 2193 地上建筑面积 (m2) 44856.3 4 建筑 层数 地上 22 地下 2 地下二层 3m 地下部分层高（m） 地下一层 4.1m 首、二层 3.6m 会所(m) 三层 4.4m 住宅(m) 层高 2.9m 送风机房 层高 2.65m 5 建筑 层高 地上部分层高 电梯机房 层高 3m 6 建筑 绝对标高 37.45m 室内外高差 1.5m 望京花园东区高教住宅 9 号楼施工组织设计 10 基底标高 -8.15m 基坑深度 6.81m 高度 檐口高度 63.9m 建筑总高 70.2m 横轴编号 1-A～1-R 纵轴编号 1-1～2-14 7 建筑 平面 横轴距离 42m 纵轴距离 84m 8 建筑 防火 耐火等级为一级 9 墙面 保温 40mm厚聚苯颗粒 外墙装修 外墙涂料 门窗工程 塑钢窗框、双玻塑钢门、铝合金门 10 外装修 屋面工程 Ⅲ+Ⅳ型SBS防水卷材 顶棚 耐水腻子、涂料、乳胶漆、纸面石膏板、 矿棉吸声板、金属条形格片吊顶 内墙 耐水腻子、乳胶漆、瓷砖、矿棉吸声板 门窗工程 户门为四防装饰门、防火门为钢制成品 门（带火警起闭装置） 楼梯 水泥砂浆、花岗石 11 内装修 楼地面工程 水泥砂浆地面、地砖、花岗石、木地板 地下室 4mm厚SBS防水卷材 屋面 Ⅲ+Ⅳ型SBS防水卷材 12 防水 工程 卫生间 聚氨酯涂膜 望京花园东区高教住宅 9 号楼施工组织设计 11 2.3结构设计概况结构设计概况 表2-3 结构设计概况 序号 项目 内容 基础结构形式 厢形基础 主体结构形式 全现浇结构 1 基础结 构形式 屋盖结构形式 现浇结构 地基土质 粉质黏土、重粉质黏土④ 层 地下水位 31.91m 2 地基 地基承载力 400kPa 混凝土自防水 抗渗1.2MPa 3 地下防水 柔性防水 4厚的SBS防水卷材 地下室底板 C35P12 墙体 外墙C40 P12、内墙C40 地下二层 顶板 C35 墙体 外墙C40 P12、内墙C40 地下一层 顶板 C30 1～4层 C40 5～12层 C35 柱、墙 13层以上 C30 框支梁 C40 4 混凝土强 度等级 框架梁 C30 望京花园东区高教住宅 9 号楼施工组织设计 12 中间 部位 C40 主楼 四层 顶板 以后 浇带 为界 左右 两侧 部位 C30 会所 C30 楼 板 其余 C25 楼梯及其他C25 工程设防裂度 8度 5 抗震等级 剪力墙抗震等级 1级、2级 一级 6、 8 、10 6 钢筋类别 二级 12、 14 、 16、 18 、 20 、 22 、 25、 32 冷挤压 用于基础底板、地梁 直螺纹 用于基础底板、地梁、暗 柱、框架梁 电渣压力焊 框架柱、暗柱 7 钢筋接头形式 搭接绑扎 墙体、楼板 地下二层 300mm 地下一层 300mm 外墙厚度 主体 200mm 内墙厚度 200mm 8 结构段面尺寸 基础底板 1000mm、600mm 望京花园东区高教住宅 9 号楼施工组织设计 13 楼板厚度 120mm 、200 mm、 300 mm、600 mm 9 结构混凝土工程预 防碱骨料反应管理 Ⅱ类 2.4 专业设计概况专业设计概况 表2-4 专业设计概况 序号 项目 设计要求 系统做法 管线类别 上水 变频供水 镀锌钢管 下水 下排至化粪 池后排至市 政管网 铸铁柔性接口 1 给水、排 水 系统 消防水 稳压系统定 压供水 镀锌钢管 消防 总线制 联动楼梯加 压、消火栓 排烟 机械排烟 报警 烟感报警 2 消防 系统 监控 B2/F重复显 示屏、一层值 班室控制 望京花园东区高教住宅 9 号楼施工组织设计 14 空调 通风 机械排风 镀锌钢板 冷冻 3 空调 通风 系统 采暖 地上为上供 下回、地下为 上供上回 焊接钢管 照明 TN-S系统 放射式与树 干式结合 UPVC管和焊 接钢管 动力 TN-S系统 放射式与树 干式结合 焊接钢管或桥 架 4 电力 系统 避雷 二类防雷 焊接主筋 电梯 青岛富士 变压器 SCB8 配电柜 GCK 中压配电柜 2K2TST 水箱 镀锌钢板水箱 5 设备 安装 污水泵 单独排至室 外 焊接钢管 通讯 RVS20.2 焊接钢管 6 电视 电缆 SYWV-75-9 SYWV-75-5 焊接钢管 3 施工部署施工部署 望京花园东区高教住宅 9 号楼施工组织设计 15 3.1施工部署原则施工部署原则 本工程合同要求工期423d， 质量为长城杯， 场容为市文明安全工地， 针对这 三个目标，我们必须做好施工部署。 1．本工程组建土建、机电、装饰一体化总承包项目经理部，选派经验丰富、 具有复合知识结构的管理人员组成 项目经理部。 项目经理作为公司派出的机构行 使综合组织与协调功能，全权负责本项目全过程，全面的施工管理工作。实现统 一计划协调、统一现场管理、统一组织指挥、统一全面管理、统一资金收复付、 统一对外联络。 2． 要不断地提高管理人员和外包劳务人员的精品意识， 加强对长城杯工程质 量的现场教育和培训，样板引路，样板先行，并倡导新发明、新创造。 3．为了加快施工速度，从基础工程开始就立塔吊，以提高垂直运输的效率。 地上结构施工期间，我们也将选用性能优质的自动上料现场搅拌设备和混凝土输 送泵，加强过程中塔吊、混凝土搅拌、泵送设备的维修与保养，确保机械设备的 完好率。 望京花园东区高教住宅 9 号楼施工组织设计 16 4． 对于施工材料加大资金投入， 优选质量好的， 一经选用没有特殊原因不再 更换。重点抓住模板材料，按照精品的要求编制模板方案，通过考查我们确定购 置北京中建模板厂生产的企口式大模板； 对顶板模板我们也将选用优质的竹塑板， 并且对每楼一次配齐4层的顶板模板及其支撑周转材料。 5． 科技先行、 优化施工方案。 本工程我们为保证质量重点抓大体积混凝土方 案、 模板方案、 混凝 土泵送方案的制订和实施， 并准备在一些关键部位使用CAD 放样的方法。 6． 合理安排施工工序处理好季节施工。 本工程工期自2001年7月1日至2002 年8月27日，历经1个冬施，2个雨施，我们要求基础施工9月底完成，主体结 构2002年3月底完成，基础结构分4次验收，装修分阶段插入，鉴于工期紧，我 们必须重视季节性施工方案的制订，尽量减少季节施工对工期的影响。 3.2项目组织结构系统图（略）项目组织结构系统图（略） 3.3任务划分任务划分 3.3.1总包合同范围 望京花园东区高教住宅 9 号楼施工组织设计 17 根据建设单位提供的招标文件本次投标范围为：工程主体的土建、给排水、 采暖、通风、电气工程的照明、动力、电视、电话、消防电、对讲、综合布线、 通风自控等，弱电系统仅做埋管穿线（缆）及预留箱（盒）的工作，不含电梯安 装、煤气、消防水工程、室外工程及土建工程中的土方项目。与室外有联系的管 道工程均做至距外墙轴线2.50m处。 本工程地基处理工程由中航勘地基基础工程总队完成。 3.3.2总包单位与分包的关系 1． 项目经理部会同公司总部对选定的分包单位予以考察， 并采用竞争录用的 方法，使所选择的分包单位(含供应商)，无论是资质、管理、经验都符合工程要 求。 2． 责成分包单位严格按 “施工组织设计” 、 “施工总进度计划” 的要求建立质 保体系,确保“施工组织设计”所规定的总目标的实现。 3． 责成分包单位所选用的设备、 材料必须事前征得建设单位和项目经理部的 审定，严禁擅自代用材料和使用劣质材料。 望京花园东区高教住宅 9 号楼施工组织设计 18 4． 各分包单位严格按照项目经理部制定的总平面布置图就位， 且按项目经理 部制定的现场标准化施工的文明管理规定，作好施工的标准化工作。 5． 分包单位进场前均与我公司签订工程承包合同， 严格以合同条款来检查落 实分包单位的责任、义务。 3.4施工进度计划详见附表施工进度计划详见附表 基础结构 2001.7.1～2001.10. 主体结构 2001.9.～2002.3 2002.3.10插入内装修 工程全部竣工.时间为2002年8月27日。 3.5组织协调组织协调 1． 按总进度计划制定的控制节点， 组织协调工作会议， 检查本节点实施的情 况，制定修正调整下一个节点的实施要求。 2．以周为单位，定时参加由监理公司主持，建设单位、监理、各总、分包参 加的监理例会和施工协调会。 3．由项目经理负责每周生产协调会,协调各专业配合,协调材料、机械配备， 望京花园东区高教住宅 9 号楼施工组织设计 19 提出工程简报，向建设单位和有关单位反映。 4． 由项目工程师每周主持一次质量分析会， 制定质量保证措施， 针对质量薄 弱环节提出改进措施，总结一周以来的施工质量情况，介绍结构长城杯的施工经 验，提高全员精品意识。 3.6主要项目工程量（见表主要项目工程量（见表3-1）） 表3-1 主要项目工程量 项目 单位 数量 备注 开挖土方 m3 9182 回填土 m3 2076 地下 m2 3657 4mm厚的SBS 屋面 m2 904.24 SBS 防 水 工 程 卫生间 m2 3701 聚氨酯 地下 m3 2955 抗渗混凝土 现浇混凝土 地上 m3 7800 普通混凝土 地下 t 700 钢筋 地上 t 7800 装 室 墙面抹灰 m2 43012 望京花园东区高教住宅 9 号楼施工组织设计 20 地面 m2 14540 内 顶棚 m2 15215. 门窗 m2 3232 抹灰 m2 13663 修 工 程 室 外 涂料 m 2 13663 3.7 工程使用大型设备情况（见表工程使用大型设备情况（见表3-2）） 表3-2 工程使用大型设备情况 序号 机械名称 数量 1 电梯 5 2 水箱 2 3 风机 8 3.8 工程目标（见表工程目标（见表3-3）） 表3-3 工程目标 质量方针、质量目标 工程长城杯 工期目标 423天 安全目标 年度因工伤死亡率控制在零；工伤频率控制在4‰ 望京花园东区高教住宅 9 号楼施工组织设计 21 文明施工目标 北京市文明安全工地 3.9主要劳动力计划（见图主要劳动力计划（见图3-1）） 图3-1 主要劳动力计划 4 施工准备施工准备 4.1施工技术准备施工技术准备 1．图纸、图集、规范、规程等。 510 450 440 360 580 630 420 0 100 200 300 400 500 600 700 7~89~1011~121~23~56~78月 望京花园东区高教住宅 9 号楼施工组织设计 22 本工程由建设单位提供8套图纸，为保证审图质量，各级负责人必须组织有 关人员， 严格按照审图的 阶段程序进行。 按不同的要求和参加的人员将图纸审查 划分为四个阶段：即熟悉图纸、初审、内部会审、综合会审。本工程需要的图集、 规范、标准已满足施工使用要求。 2．器具配置（见表4-1） 。 表4-1 器具配置 序号 仪器名称 型号 检定日期 数量 1 水准仪 Ds28 2001.6.25 1 2 经纬仪 TDJ2E 2001.6.25 1 3 激光铅垂仪 J2-JD 2001.6.25 1 4 塔尺 2001.6.25 1 5 钢卷尺 50 2001.6.25 1 6 钢卷尺 5 2001.7.4 20 计量、测量、检测、试验用的工具、仪表、仪器，均在检测期内使用，按<>中的施工现场CI管理程序购置办公设备及用品。 3．技术工作计划 望京花园东区高教住宅 9 号楼施工组织设计 23 （1）分项工程施工方案的编制计划表4-2。 表4-2 分项工程施工方案的编制计划表 序号 方案名称 编制日期 1 雨期施工方案 2001.7.10 2 地下室防水施工方案 2001.7.15 3 施工组织设计 2001.7.20 4 钢筋施工方案 2001.7.30 5 群塔作业方案 2001.7.30 6 底板混凝土施工方案 2001.8.6 7 测量施工方案 2001.8.6 8 混凝土工程施工方案 2001.8.18 9 模板工程施工方案 2001.8.20 10 外架子工程施工方案 2001.9.10 11 冬期施工方案 2001.10.13 12 装修施工方案 2002.3.10 13 临电施工方案 2001.7.10 14 防雷接地方案 2001.7.20 15 机电工程施工方案 2001.8.3 16 配管配线与线槽安装施工方案 2001.9.10 混凝土及钢筋试验按层、按区段连续均匀进行取样，取样数量根据实际工程 量的30%取样。 望京花园东区高教住宅 9 号楼施工组织设计 24 （2）样板间计划（见表4-3） 。 表4-3 样板间计划表 序 号 分项（分部） 工程 样板部位 实施时间 负责人 基础底板集水坑（1-12轴） 2001.7 1 卷材防水 地下二层外墙（2-14轴） 2001.10 地下二层Ⅰ段 2001.8 首层（A1户型） 2001.10 2 钢筋 十三层（A户型） 2002.1 地下二层Ⅰ段 2001.8 3 模板 首层（A1户型） 2001.10 4 初装修 五层（A户型） 2002.3 4．改革新技术推广计划 本工程采用新技术见表4-4。 表4-4 新技术一览表 序号 推 广 项 目 负责人 实施时间 1 基坑土钉支护技术 2001.6 地下结构预拌混凝土 2001.7 2 高性能混凝 土技术 现场搅拌混凝土中加入粉煤灰 和高效减水剂 2001.9 望京花园东区高教住宅 9 号楼施工组织设计 25 地下室底板采用钢筋冷挤压和 钢筋直螺纹连接 2001.7 框架柱、框架梁、地下室暗柱采 用钢筋直螺纹连接 2001.7 3 粗直径钢筋 连接技术 地上结构暗柱钢筋使用电渣压 力焊 2001.10 地下室墙体多层板 2001.8 顶板采用竹胶板 2001.8 4 模板 剪力墙定型钢模板 2001.10 外墙外保温采用聚苯颗粒板保温 层 2002.4 隔墙砌筑采用陶粒混凝土空心砌 块和陶粒混凝土条板 2001.11 5 建筑节能和 新型墙体应 用技术 节能型塑钢门窗和门窗密封条的 应用 2001．12 地下室柔性防水采用SBS改性沥 青防水卷材 2001.7 厕浴间防水使用聚氨酯低污染高 分子防水涂料 2002.5 6 新型建筑防 水和塑料管 的应用技术 下水管采用 U-PVC 塑料管，上 水、热水采用PP-R塑料管 2001．11 项目部网络管理系统软件的应用7 企业的计算 机应用和管 广联达生产统计软件的应用 2001.7 望京花园东区高教住宅 9 号楼施工组织设计 26 预算大师软件在预算部门的使用 理技术 设计图纸现场CAD放样 5．坐标点、水准点引入 坐标点和水准点由公司测量组完成。 4.2生产准备生产准备 4.2.1临时供水、供电 1．用电量计算（见表4-5） 。 表4-5 用电量计算表 序号 机械名称 单位数量总用电量(kW) 1 塔吊F0/23B 台 2 702=140 2 电 焊 机 台 6 10.56=63(kVA) 3 混凝土搅拌机 台 4 5.54=22 4 混凝土振捣器 台 8 1.58=12 5 钢筋弯曲机 台 2 42=8 6 钢筋切断机 台 2 5.52=11 7 电 锯 台 2 32=6 8 电 刨 台 2 32=6 9 消防水泵 台 2 372=74 10 现场试验室 项 10 11 直螺纹成型机 台 ２ 1２=２ 12 液压弯管机 台 6 1.56=9 13 照 明 项 30 望京花园东区高教住宅 9 号楼施工组织设计 27 14 合 计 P1=430kW P2=168kVA 总用电量∑P=1.1(K1 ∑P 1 ——— cosψ +K 2∑P2)=1.1(0.5 430 ——— 0.7 +0.5168) =597.03(kVA) 2．施工用水 现场内施工用水主要为搅拌混凝土及混凝土养护，模板冲洗，生活及消防用 水，经测算用水主干管尺寸为φ100，满足消防要求即可。支管管径可采用φ50 引至各施工用水处，楼层上的施工用水随结构施工安装消防立管引至楼层。 本工程现场内设置4处消火栓。位置见平面图。 5 主要分项工程施工方法及技术措施主要分项工程施工方法及技术措施 本工程分为东西两个对称的施工区域，每个施工区域划分为4个流水段。流 水段划分详见附图。 5.1测量放线（略）测量放线（略） 5.1.1测量依据 建设单位提供的现场红线控制桩的桩点位置及控制线位置。 建设单位提供的望京花园东区高教住宅9号楼工程施工图纸。 望京花园东区高教住宅 9 号楼施工组织设计 28 《工程测量规范》 （GB50026-93） 《建筑工程施工测量规程》 （DBJ01+21-95） 根据复测后的现场界桩，确定主要轴线控制桩，最后确定基坑开挖边线，规 划部门验线合格后，破土动工。 5.1.2标高引测 用钢尺沿结构外墙以起始标高线为准向上竖直测量，各层的标高线均应由各 处的起始标高线向上直接量取，并在传递高度超过钢尺长度时，根据引测的两个 永久水准点用水准仪在该层精确测定第二条起始标高线， 作为再向上引测的依据， 每一流水段至少应由三处分别向上引测。 5.1.3轴线竖向投测 选用一台激光经纬仪进行作业，在基础施工完成后，根据建筑物场地平面控 制网，校测建筑物轴线控制桩后，在首层测试室内控制网，使用激光经纬仪在各 控制点由首层向上铅直投测施工层后，经图形闭合校对调整后，再放出各细部。 在进行控制点传递时，用对讲机通信联络。室内控制点以建筑物轮廓轴线和电梯 井轴线的投测为关键部位。 5.1.4施工层的放线与抄平 望京花园东区高教住宅 9 号楼施工组织设计 29 施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线， 然后据此测设墙、门窗洞口等边线。施工层抄平之前应先校测首层传递上来的各 标高点，当校差小于3mm时以其平均点引测水平线。 为了有效控制各层轴线及标高误差在允许范围内，并达到在装修阶段仍能以 结构控制线为依据测定，要求在施工层的放线与抄平中弹放下列控制线，所有细 部轴线（墙体边线、门窗洞口边线） 、各外墙大角轴线、各层外墙大模板下口水平 控制线、各开间+50cm水平控制线。 5.1.5测量精度要求 层间垂直度测量偏差不应超过3mm。 建筑全高垂直度测量偏差不应超过15mm。 层间标高测量偏差不应超过3mm。 建筑总高标高测量偏差不应超过15mm。 每层找平其高度误差范围在3mm以内。 5.1.6沉降观测 望京花园东区高教住宅 9 号楼施工组织设计 30 本工程沉降观测由建设单位委托给中建一局四公司，我方配合施工。 5.2土方与回填（略）土方与回填（略） 1． 考虑本工程开工后即进入雨期施工， 为保证边坡的稳定， 土方开挖采用机 械开挖， 放坡系数为1∶0.75， 边坡采用喷混凝土进行硬化， 北侧坡放坡系数为1∶ 0.5，采用喷锚的办法进行加固处理。 2．本工程首层室内地坪相对标高为0.000，其相应绝对标高为37.45m，基 础埋深为6.81m，拟采用机械开挖土方，人工配合清土，由于土方开挖面积较大， 确定采用反铲挖掘机，配备相应的自卸汽车。 3．第一次土方开挖在场地东北侧开始，第一步挖掘机从东向西施工，挖深 3m，施工到西侧时留设 1∶6 外坡道，宽 8m，坡道两侧按 1∶0.5 放坡，保证土 方不坍落而影响车的正常行驶及人身安全。第二步挖掘机依然从东向西施工，挖 深3.51m，基底预留30mm土方由人工清运。 4．回填土 （1）回填土的范围为建筑物的东、西、南侧。基础外围0.8～1m范围内回 望京花园东区高教住宅 9 号楼施工组织设计 31 填 2∶8灰土，其余部位素土夯实。 （2）回填土方分两阶段进行,第一次填至底板外围-7.15m标高,第二次填至自 然地面(-1.500m)标高。 （3） 底板外围防水保护墙砌筑完毕后， 及时回填外墙土方， 以确保边坡稳定 和抵抗底板混凝土侧压力。 （4） 地下外墙防水层施工完后及时加立面聚苯保护层， 随即进行基坑肥槽土 方回填， 采用蛙式打夯机分层夯实， 每层虚铺厚度约200～250mm， 每处打夯3～ 4遍，夯至外墙聚苯防水保护层部位，再采用木夯夯实，以防止聚苯表层破坏。 5.3地下室防水（略）地下室防水（略） 5.3.1地下室防水卷材施工 1．材料选用 地下室防水层材料选用一层4厚的SBS改性沥青防水卷材， 基层处理剂选用 冷底子油，卷材铺贴采用热熔法，底板防水保护层为40mm厚C20细石混凝土， 外墙防水保护层为50厚聚苯板。 地下室防水施工先砌筑防水保护墙， 高度为垫层 望京花园东区高教住宅 9 号楼施工组织设计 32 至底板上表面加300mm， 保护墙以下部位采用外防内贴法， 保护墙以上部分外墙 采用外防外贴法。 防水材料进场需做复试， 并有 “三证一标志” ， 防水专业队要有防水施工资质 及施工许可证，防水卷材进场后需进行取样复试，经复试合格后方可使用。 2． 施工顺序： 清理基层→涂刷冷底子油→铺贴附加层卷材→防水层施工→质 量验收→保护层施工。 3．施工要点 清理基层：基层要干燥，将已干燥的基层清理干净。基层干燥的现场试验方 法为：将一块1m2大小卷材平坦无皱折地平放在找平层上，静置3～4h后掀起观 察，在找平层覆盖部位及卷材底部未见水纹或水珠，即可铺贴防水层。 涂刷基层处理剂：在基层表面涂刷冷底子油，涂刷要均匀，盖底，不得漏涂。 附加层施工：在平面和立面转角处先做附加层，上下各 250mm 宽，保证粘 贴牢固。 防水层施工： 铺贴卷材时应先铺集水坑卷材， 然后再做大面积防水卷材铺贴。 望京花园东区高教住宅 9 号楼施工组织设计 33 平面卷材与基层之间采用热熔法施工，即通过用喷灯烘烤卷材，在卷材接近熔化 状态时进行铺贴，使卷材与基层铺贴牢固。 卷材接缝的粘接：卷材接缝宽度，长边不少于100mm，短边不小于150mm， 在接缝宽度范围内，通过喷灯烘烤卷材，沿卷材幅宽往返加热，使卷材表面沥青 熔化，随后用小抹子抹严粘牢。 人防出口处卷材收头做法是：将沿外墙大面延伸过来的卷材甩入洞口内，长 度符合相邻接缝错开300mm， 搭接长度150mm的要求， 然后在洞口砌筑保护墙。 出地面卷材收头做法：在散水处（-1.5m 处）将卷材收头用聚氨酯密封膏嵌 缝严密。 保护层施工：按照设计要求，平面及时浇筑C20细石混凝土保护层。立面做 法是保护墙高度范围套界面剂抹水泥砂浆，保护墙以上粘接50mm厚聚苯板。 4．质量标准 卷材防水的基层表面应平整、牢固、洁净，阴阳脚处呈圆弧形或钝角，基层 处理剂应当涂步均匀，无漏涂，检查隐检记录。 望京花园东区高教住宅 9 号楼施工组织设计 34 卷材铺贴要平直、粘贴牢固，不允许有皱折、翘边、起鼓等等现象。 卷材接缝处封闭严密，粘接牢固。 卷材与基层之间不得有砂粒、硬块等杂物。 5.3.2结构自防水 1．底板C35和地下室外墙C40混凝土均采用抗渗混凝土，抗渗等级为P12。 2． 依照图纸要求，在地下二层的地下车库通道出口处设置止水带（橡胶材 料） 。 3．地下室外墙第一道水平施工缝留在底板上边300mm处，其余施工施工缝 留在板下皮或板上皮，第一道施工缝处墙体作成踏步槎，外低内高，其余地下外 墙施工缝设置膨胀止水条，垂直施工缝采用钢板止水带。 4． 地下室外墙墙体混凝土施工完毕， 首先对外立面基层进行处理， 去除穿墙 螺栓时在根部适当剔凿，割除螺栓后，混凝土表面形成20mm左右的凹坑，涂刷 防锈漆一道，再用水泥砂浆抹平。 5.4 基础底板混凝土基础底板
