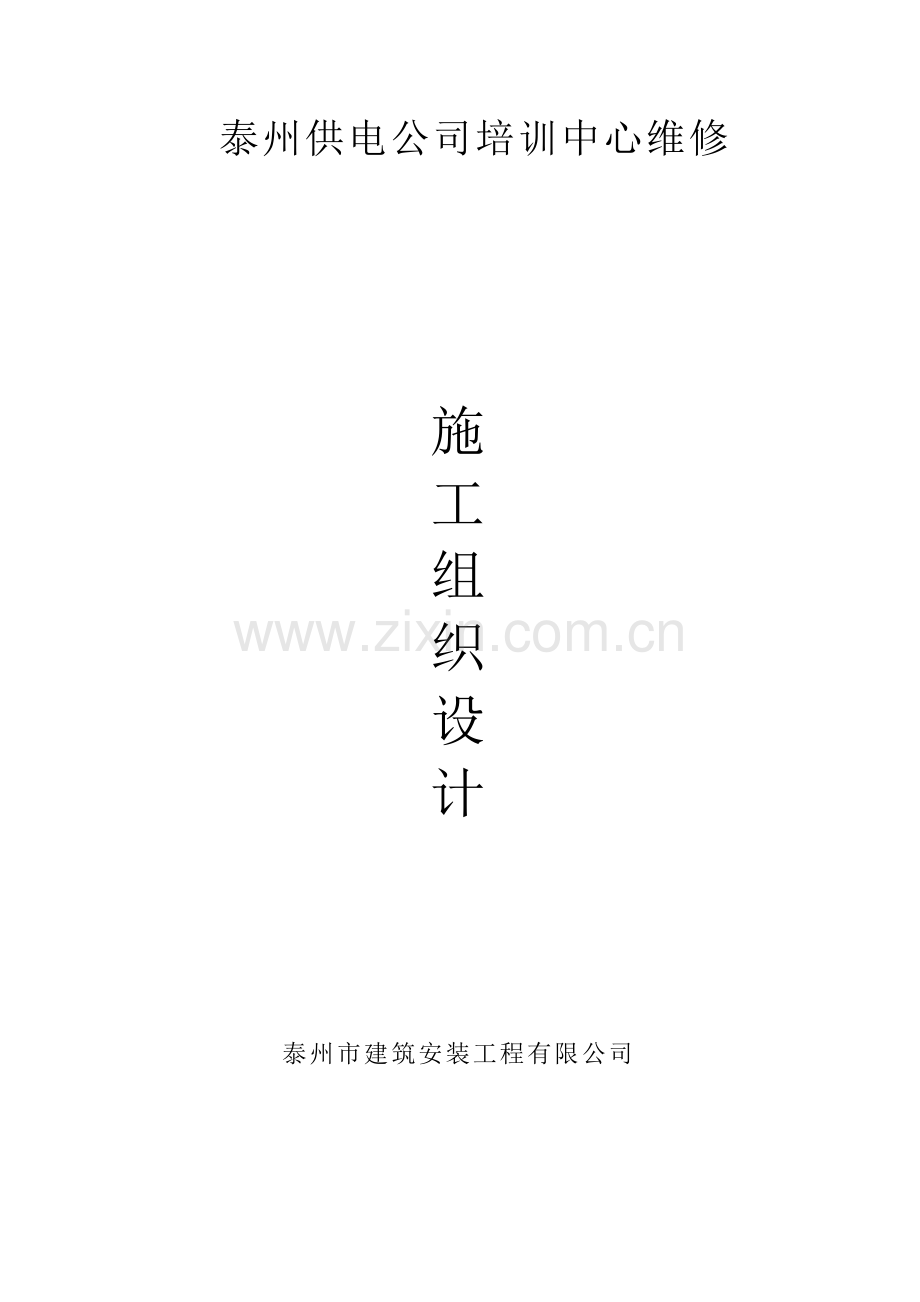

华林房地产公司_10KV线路工程施工方案.doc

泰州供电公司培训中心维修施工组织设计泰州市建筑安装工程有限公司目 录 一 工程概况 1.1 工程概述 1.2 工程特点 二 编制依据 三 施工准备 3.1 技术准备 3.2 施工现场准备 3.3 劳动组织准备 3.4 物质准备及施工机械准备 四 施工总体部署 4.1 施工总体安排 4.2 施工步骤 五 质量管理目标、承诺及技术组织措施 5.1 质量目标及承诺 5.2 质量管理技术组织措施 六 安全管理目标、承诺及技术措施 6.1安全目标及承诺 6.2 安全管理技术组织措施 七 工期目标、承诺及技术组织措施 7.1 工期目标及承诺 7.2 工期技术组织措施 八 文明施工管理目标、承诺及技术组织措施8.1 文明施工管理目标及承诺 8.2 文明施工技术组织措施 一、工程概况本工程为1、变电检修实训场设备基础、电缆沟、道路、房屋维修 2、新区变设备基础、道路、接地、房屋维修；1.1 工程概述本工程建设地点在泰州市新区变电所内；建设单位：江苏省电力公司泰州供电公司；设计单位：泰州开泰电力设计有限公司。1.2 工程特点（1）本段施工面正处运行中的变电所内，安全施工特别重要。（2）工期很紧任务很重。 二、编制依据(1)泰州开泰电力设计限公司的施工图和设计说明。(2)现场勘察资料及有关会议精神。(3)有关市政管理环境保护等地方性法规及规定。（4）省电网公司规范要求。 三、施工准备 3.1 技术准备3.1.1 图纸会审和技术交底由技术负责人组织项目经理部技术及管理人员熟悉图纸和有关设计资料，参加图纸会审，并对施工技术人员进行内部技术交底。 3.1.2 编制工程施工预算书 以投标预算为基础，联系实际工程量变化，重新编制施工预算，用于直接指导施工、控制成本，以利于对工程的宏观控制和微观管理。 3.1.3组织各种成品、半成品的预制和加工 在工程施工前通知产品质量合格的厂家，提前进行成品、半成品的预制和加工。3.1.4 组织各种原材料的材质试验、检测和计划供应 各种原材料在工程施工前根据实际情况重新编制材料供应计划，并提前按比例批量进场，并对材质按规范要求进行测试和检验。 3.2 施工现场准备3.2.1 拌合场的设置 由于本工程拌合场及材料堆放场地由甲方协调处理。 3.2.2 现场生产用水及用电 (1)施工用水由甲方协调处理，以满足生产，生活用水的需要。 (2)施工用电由甲方协调处理，以满足生产，生活用电的需要。 3.2.3 现场文明护栏 由于本工程处于路边施工，考虑现场文明施工和安全施工的必要性，因此本项目部配备文明护栏，在准备施工的断面采取两侧维护的方式分段进行现场文明施工。 3.3 劳动组织准备3.3.1 工程项目组织机构 本工程严格按照项目法进行管理，项目经理负总责。 3.3.2 工程劳动力准备 （1）根据劳动力计划动态图，组织劳动力进场，按管理系统逐级进行交底，同时健全各项规章制度，加强技术培训、劳动纪委及安全教育。 （2）作业组交底内容包括：施工图纸、施工工艺及质量标准，技术操作规范等。 3.4 物资准备及施工机械准备3.4.1 物资准备 根据施工预算的材料分析和施工进度计划的要求，编制物资供应计划。 3.4.2 施工机械准备 根据施工方案和进度计划的要求，编制施工机械需用及进场计划，并确定机械停放场地。 拟投入本工程主要施工机械设备表： 凿碎机 良好，1台 120KW 路面破除机 良好，1台 95KW 水泵 良好，2台 平板振动器 良好，1台 插入式振动器 良好，1台 四、施工总体部署4.1 施工总体安排（1）项目部工作部门的划分 生产部门：主负责现场施工问题。 质检部门：主负责现场施工质量检查。 安全文明施工部门：主负责现场安全和文明施工题。 财务部门：主负责施工现场财务管理问题。 后勤部门：主负责施工现场生产、生活后勤保障问题。 4.2 施工步骤 一、电缆管道施工电缆管道测量放线砼路面破除土方开挖碎石垫层垫层立模垫层浇砼管道安装 模板安装土包封包封砼浇筑砼养护回填土操作方法：1、测量放线：定位放线按设计总平面图纸要求，以相对坐标为依据进行放线、复核。并由监理（建设）方和有关部门验收合格方可施工。2、砼破除时，按设计管道宽度要求先用砌缝机对管沟上方的砼路面进线砌缝，确保砼的破除面顺直。人工用风镐进行砼破碎。3、土方开挖人工进行开挖严禁超挖，超挖部分用1：1砂石回填，禁止用土回填。土方开挖完成由监理（建设）方和有关部门验收合格后方可进行下道工序的施工，每边比垫层加宽20CM，经验收合格后才可进行下道工序施工。4、安装电缆管道混凝土垫层模板和电缆管道侧包封模板时要带线，模板拼装好后要校核其轴线，标高以及截面尺寸，模板接缝处用双面胶袋纸贴密，拼装好后的模板还要有足够的强度和稳定性，以防砼浇筑过程漏浆及跑模现象。5、管道混凝土包封砼在浇筑过程中，必须保证前后砼的施工间隙不大于2小时，振动时严格按操作规程执行，确保砼密实。用插入式的浇筑应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时，应插入下层5cm，以消除两层间的接缝。平板振捣器的移动间距，应能保证振捣器的平板覆盖已振捣的边缘。基础砼浇筑后，必须在其终凝前用木抹子抹平压实，待其终凝后覆盖塑料薄膜或草包浇水养护，四周用草包维护并浇水养护，养护时间不得小于7昼夜。主要施工技术措施：1、测量方案：定位放线，事先定位放线按设计总平面图纸要求，以相对坐标为依据进行放线、复核。并由建设（监理）方和有关部门验收合格为准。2、砼凝结后，应立即进行养护，并充分保持湿润。养护时间不得少于14昼夜，试块养护时间不少于28天。3、水泥砂浆防水层；本工程内侧粉刷要求用1：2水泥防水砂浆粉刷，铺抹水泥砂浆防水层应符合下列规定；一、基层表面应平整、坚实、粗糙、清洁并充分湿润，二、掺防水剂的砂浆均分两层铺抹，表面压光，总厚不应小于20mm，三、水泥砂浆随拌随用。绑扎严格按规范要求施工，严禁漏扎，绑扎接头的搭接长度，接头布置必须符合设计及规范要求。 五、质量管理目标、承诺及技术组织措施 5.1 质量目标及承诺本工程竣工验收一次合格，质量目标为优质工程。 5.2 质量管理技术组织措施(1)质量管理体系 、建立以公司为领导、项目经理与技质室双向控制的质量管理体系。 、质检员以国家规范要求的标准检查各工序的质量情况，各工序验收实行施工员质检员技术负责人检查验收制度。 (2)施工挂牌制度 施工过程中，在现场的管理者、操作者均挂胸牌，并做好记录，作为施工档案保存。 (3)培训上岗制度工程项目所有管理、操作人员，均进行业务知识、技能培训，并持证上岗。 (4)隐、预检制度 坚持工序的隐、预检制度，每道工序、所有隐蔽工程，必须经专职质检员自检，并按设计、规范要求填写表格，报请监理工程师确认合格后，再进行下道工序的施工。 在工序质量控制中，采用质量预测中的因果分析图，制定预防、纠正措施对策表，开展质量统计分析，掌握质量动态，追踪“病症”，“对症”下“药”。 积极开展QC小组活动，使作业班组充分发挥主观能动性。 (5)三检制度 实行自检、互检、交接检制度，由班组长、质检员、项目技术负责人检查，并做详实的文字、表格记录。 (6)质量否决制度 经检验不合格成品、半成品坚决予以退货、拒收或返工处理，并采取必要的纠正和预防措施。 (7)材料实验制度 、砼、砂浆必须由实验室确定配合比后才能施工。 、对钢筋、水泥、砖、砂、石等除原有出厂证明外，还要有材料实验单，不合格的材料禁止使用。 (8)质量事故报告及调查制度 工程发生质量事故应首先标识、隔离，再组织审查事故程度(请业主和监理参加)，然后按评审意见进行处置。 (9)文件管理制度 各类质量保证资料、验收评定资料、施工资料同步到位，形成文件管理制度。 (10)计量管理制度 、所有测量、测试仪器精心维修、保养，妥善存放。 、定期和不定期对搅拌设备的计量进行检查、调整。 、测量仪器经常校核，并作好记录以消除测量中的误差。 六、安全管理目标、承诺及技术组织措施 6.1 安全目标及承诺 本工程安全生产目标为优良，一定做到无重大安全事故的发生，认真贯彻执行“安全第一，预防为主”的方针。 6.2 安全管理技术组织措施 ()安全管理体系 、成立安全领导小组，以项目经理为组长，安全负责人为副组长，按照“谁主管，谁负责”的原则，与各班组签订安全工作责任书。 、严格执行中华人民共和国消防条例和建设部建筑施工安全检查标准，加强安全工作的领导，建立义务消防组织，现场专职安全员、值班员，对进场职工进行消防知识教育，制定安全检查制度。 公司每周对工地进行一次安全生产、文明施工的全查。项目经理部每天进行一次工地安全全面检查。 班组两天一次安全日活动。 岗位每日一次自检。 对上级部门及监督机构提出的检查意见及时进行认真整改。 ()现场消防措施 、现场划分用火作业区、易燃易爆材料区、生活区，按规定保持防火间距。 、现场设置专用消防用水管网，配备消火栓。 、现场临时设施、仓库、易燃料厂和用火处要有足够的灭火工具和设备。 （3）电气设备管理 、各类电器设备、线路不准超负荷使用，线路接头处要接牢，防止设备线路过热或打火短路，发现问题及时修理，并按照规程对各类电器分别安置漏电保护器。 、存放易燃液体、可燃气瓶的库房内，照明线要穿管保护，库内要采用防爆灯具，开关设在库外。 、穿墙电线或靠近易燃物的电线要穿管保护，灯具与易燃物要保持安全距离。、高压线下不准搭设临时建筑，不准堆放可燃材料。 （4）现场明火管理 A、现场从事电焊、气焊工作的人员均应受过消防知识教育，持有操作合格证。 B、工棚内的灯具、电线都应采用妥善的绝缘保护，工棚内不准用碘钨灯照明，严禁使用电炉。 （5）治安管理 、施工现场建立门卫和巡逻护场制度，护场守卫人员要佩带值勤标志，由人昼夜轮流值班。 、加强对民建队伍的管理，及时进行思想教育，把事故消灭在萌芽状态。 、每三天对职工进行一次治安教育，每周召开一次治保会，定期组织安全检查，并将会议检查整改记录存入内业资料内备查。 、交叉路口等工程的危险部位和危险工序，派专人守护，并设置警示标志，白天挂红旗，夜间亮红灯，制定针对性的措施。 （6）其它安全管理 、在沟糟中施工时，施工人员必须戴安全帽、穿绝缘鞋。 、对沟槽开挖和支护，派专职安全员每天进行巡视和观测，如遇紧急情况及时向上级反映。 七、工期目标、承诺及技术组织措施 7.1 工期目标及承诺 工程按期竣工交验，除不可抗拒因素外，按质按期完成任务。 7.2 工期技术组织措施 （1）由项目经理统一指挥各作业面之间的施工、协调、调度工作，对每层的流水段确定进度目标，及时分析影响工程进度的因素，提出改进措施，以经济、行政手段，确保指令畅通。 （2）在管理上合理安排组织计划，紧抓关键部位，合理调度劳动力和机械。 （3）随时与气象部门联系，掌握天气情况。大雨停产整顿内务，小雨坚持施工。（4）作好施工配合及前期准备工作，拟定施工准备计划，专人逐项落实，确保后勤保障工作的到位、高效。（5）按照施工作业区的划分，合理分解总进度计划，落实到每道工序，项目部每日检查一次，随时调整人、材、机、财。 （6）积极开展技术革新活动，加强施工中的薄弱环节和关键工序的质量控制，杜绝质量和安全事故的发生。（7）提前报检的工序，必须做到自检优良，填好资料后再报检。 （8）采用分段、同时施工且平行交叉的作业法组织施工，关键部位或关键工序采用三班制，连续作业。 八、环境保护管理目标、承诺及技术组织措施 8.1环境施工管理目标及承诺 本工程文明施工管理目标为：文明优良施工现场。 我单位坚决做到：“二通、三无、五必须”，创建市文明工地。具体内容如下： 二通：施工现场人行道畅通，施工工地沿线单位和居民出入通道畅通。 三无：施工中无管线损坏事故，施工现场周围道路平整无积水，施工中无重大安全事故。 五必须：施工区域与非施工区域必须隔离，施工现场必须挂牌施工，现场材料必须堆放整齐，工地生活设施必须清洁卫生，施工现场必须以创建文明施工为主要内容的政治思想工作。 8.2 环境施工技术组织措施 （1）文明施工制度 A、施工作业区和生活区明显划分，各分成若干片，实行包干制。 B、建立文明施工责任制，确保道路交通、消防器材，材料堆放、垃圾、等都有专人负责。 C、建立大临区的环境卫生值日制度，每日检查卫生况。 （2）文明施工措施 A、在施工作业范围内用业主规定的钢板护栏进行双侧维护，不让施工材料、灰尘和污水抛洒和流入施工区域外。尽量做到施工不污染周边环境，不影响居民工作、学习和休息。 B、每天组织专人在施工标段内清除垃圾，清扫路面，美化、优化、净化施工现场环境。 C、建筑材料、半成品构件、料具按平面图堆放。料堆须挂材料名称、品种、规格等标牌。 D、做到施工作业区干净、整齐，办公、生活区明亮整洁。 E、在现场大临区内配足消防设施、灭火器材，制定明火管理制度，严格执行动火审批手续和动火监护管理。 F、搞好施工现场的治安保卫制度和措施，落实责任到个人，确保现场无斗殴、无盗窃、无丢失财产的现象。 G、主动搞好与周边居民的关系，减少施工造成的灰尘、噪音，随时随地从工程整体利益出发，充分认识到：自己是新的优美环境和人文景观的创造者，同时也是对旧环境的破坏、污染者，要体现协商、理让、顾全大局的职业道德和企业风尚。 泰州开泰建筑安装工程有限公司 2009-4-19
