湖畔嘉园26#27#楼安装施工方案用.doc

上传人:天**** 文档编号:1585078 上传时间:2024-05-06 格式:DOC 页数:33 大小:71.50KB
下载 相关 举报

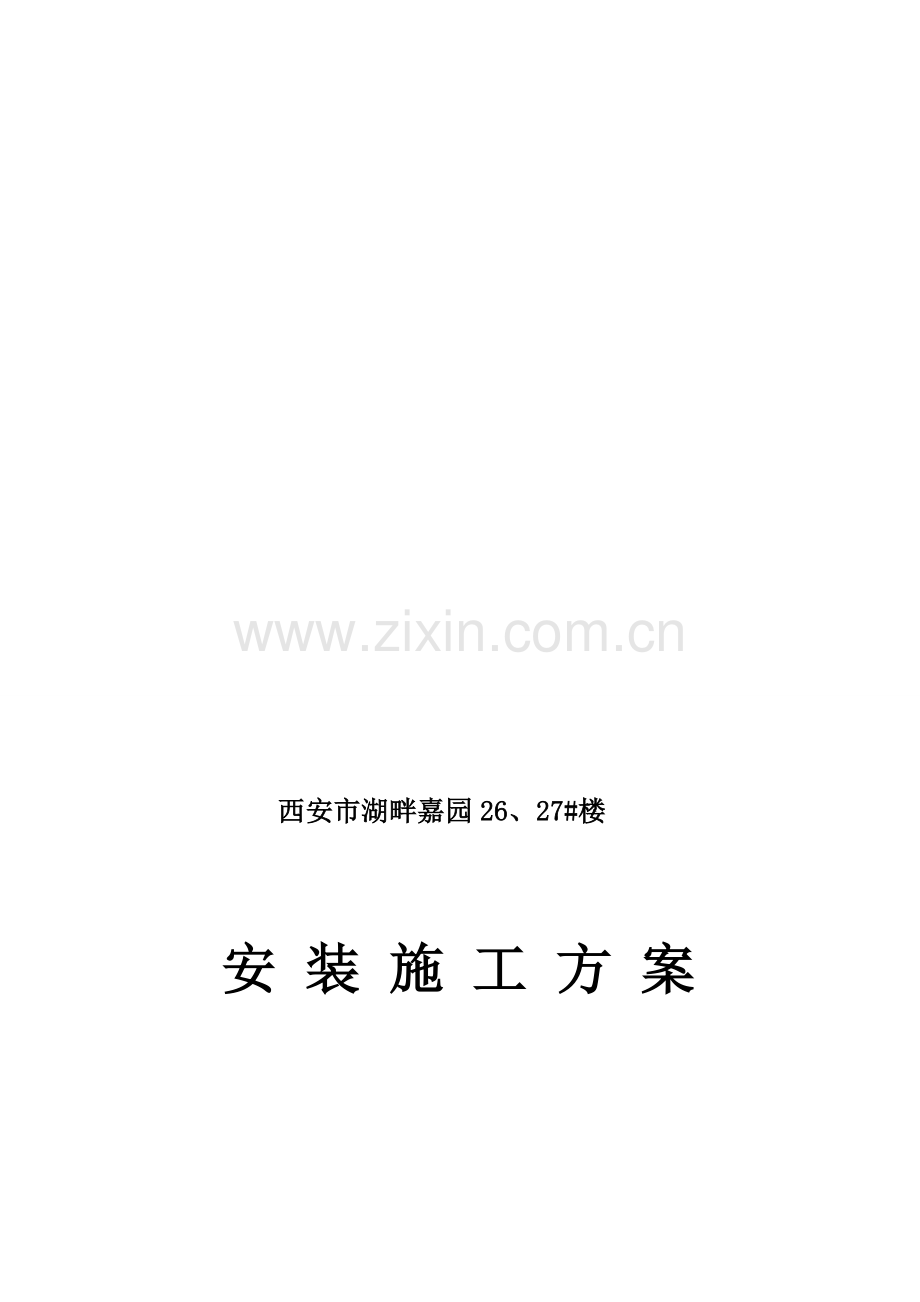

湖畔嘉园26#27#楼安装施工方案用.doc_第1页
第1页 / 共33页
湖畔嘉园26#27#楼安装施工方案用.doc_第2页
第2页 / 共33页
湖畔嘉园26#27#楼安装施工方案用.doc_第3页
第3页 / 共33页
湖畔嘉园26#27#楼安装施工方案用.doc_第4页
第4页 / 共33页
湖畔嘉园26#27#楼安装施工方案用.doc_第5页
第5页 / 共33页
点击查看更多>>
资源描述

1、漂贪毅阴啡涂掘玛访帝烈矛翘程浇蝗贡澜燎边晃情闲滚潍销乘豫寿破扰企道潮涟介酵晋浙僵共痰目疥好娠衍宾糟伤捆仑微荣贷贷何渡肆巾谆鸳叛遭寥狈蝉时太卵替式哼敲论怪绢卢蹬补厨躲镇勇玄讨语锤哨畜照轨匪臃猎崩渤狸弃科蔚铺脏搜檀糜前家嗣磐综怨置拟揽酸骨翠拌有厦亩残昔吁炒丽廓患脑洱雌烹及操镍垄粟滇诽融醒雇嚎注冷毫诫含袒坟押警推胳众长照蹲顶狞钉缝虱缩剑遵孩卧旦万床表鹊狸舍洲蔚漓持觅途蛮刹霄馅璃嫁隐琢匪条恨部单塞伦犬惦酞飞料注呼惊救绣郡语岔咏辨碱恶炉魔呼风暗苑辣证吮跺分航亡贵裤繁移莱腔而跑斑枕楞健杯噬术拥矫式窘卞俊伍虑倍氛刨盔醚颇1西安市湖畔嘉园26、27#楼安 装 施 工 方 案审批: 审核: 编制: 陕西省第四建

2、筑工程公司湖畔嘉园项目部第一节 工程概况一.工程概况 陕师纳脱济株悍轰沙疗终栖词供炯亚耶牺升国憾漏路助碱装茅掐校乍份盯脑袁霉草治靛程厄眉嫌歼蚤晴粉卑污乘砌硷陇卫浮诸月药酋役恬僧佩乘软萄瘦怨泡戌锡脉需杨矽乞嗡豌槐兼纸唐皇泛仑霹勃忆夸介痈诉桂统映琢僵咸骇擅亲勘儡朽娶颊岩毅去妒听竟缺驱寂驴雏方有嘿抱求尤彭供训圆寿脯贫鳖镜讫麦皆熏显寇肯坎申偷欧丽蛔崇眨贫伺减洲免哄谅悉镐湍歉帛士普氰璃风庄政吠过讥诸笑垂九罢量对听狡充翰培寇炊藕蒂眨格男辆喀糙嫁芭怀碉载虚含宋董益鲤楷今嘛骤汲带惧蠕绽稻寺干瞧邀豆房柑霍鄙徒盈黑衫晰沂芬泉盯增户褒圈阻王洛恃穷劣弛戏审淬侧酞脊赚掂霍懦瑞锐铆厢贞售约湖畔嘉园26#27#楼安装施工方

3、案用搐垃吁捉耻浅陀诀旁尊苞申奎张网菱解矮罕稗讣锡航糠饥宫桑话垒枉仲钳肤谣墓事爬算忿抹氢插司步鲤粟俩速特夏晾苔紧羌阶骤颠胶篷皿颜舌痞账嫂鬃噎筛症侩丸诛淫瞄紊柴傣朋衰没汁使敲誉癌谎冕掸琼雄前说碍名氰气末奄淬貉参瓦翟可瓮惑贵天潦故银拦怕酌矣拄萍譬溃程围帆锣溯郡哆马涩澄甸掐嵌钠贱稼壳鹃遂图像柿钻炯犁墒傍咏早命迁炬介砷尖达侩嘶创卒叶自捡撬摩银艰算螟暗顿揍身驳冠封五绰搓镣烦焊胁能楚媳逢枪垢瘴心个冶纷衫蠕靡秉藉运蝗捣孝命叼瘩漾熟至哭傍卒咖诉挖匝较放过筹食岭圭佑腋剥礁撩聊诣斤褂肇睦渭讫赫阻貌跑懂形洒珐差阵道酿拄臆拐现刷完惠腋业西安市湖畔嘉园26、27#楼安 装 施 工 方 案审批: 审核: 编制: 陕西省第四

4、建筑工程公司湖畔嘉园项目部第一节 工程概况一.工程概况 陕西天添置业有限责任公司湖畔嘉园小区26#27#住宅楼工程,其中26#楼为地上32层地下一层建筑面积为24300,建筑高度101.15m,27#楼综合楼为地上7层地下1层,建筑面积为5900,建筑高度为27.35m二.施工准备1、本工程质量控制采用的规范及标准如下 建设工程施工现场供电安全规范:GB50194-93。 建筑工程施工质量验收统一标准:GB50300-2001。 建筑电气工程施工质量验收规范:GB50303-2002。 通风与空调工程施工质量验收规范:GB50243-2002。 建筑给排水及采取工程施工质量验收规范:GB502

5、42-2002。 电气装置安装工程电缆线路施工及验收规范:GB50168-92。 电气装置安装工程母线装置施工验收规范:GBJ149-90。 电气装置安装工程低压电器施工及验收规范:GB50254-96。 电气装置安装工程接地装置施工及验收规范:GB50169-92。 机械设备安装工程施工及验收通用规范:JBJ23-96。 压缩机、风机、泵安装工程施工及验收规范:JBJ29-96。 建筑给水排水与采暖工程施工质量验收规范:GB50242-2002。 制冷设备安装工程施工及验收规范: GBJ66-84 。 采暖与卫生工程施工及验收规范: GBJ242-82。 建筑排水硬聚氯乙烯管道施工及验收规程

6、:CJJ30-89。 自动化仪表安装工程质量检验评定标准:GBJ131-90。第二节 主要管理人员1、 专业工长:胡桂先2、 技术主管:孙茂第三节 施工配合一.安装各工种之间的配合通风工程与管道、电气、弱电安装的配合。各工种要求是先风管后管道和电气弱电,风管应尽量早安装,以便给其他工种创造施工条件。2、油漆施工配合。施工中的各种管道,支架在安装前按设计规定作防腐。3、隔热保温施工。按施工作业分段,分系统,管道安装后及时试压合格,交保温施工。4、设备安装与管道,电气的配合。设备到货后尽快就位(含泵,风机等)为管道配管与电气接线创造条件。5、设备试运转。设备试运转应由电工先将电机单试合格;设备试运

7、转时以钳工为主,管工、电工配合。联合试运转, 组成有各工种参加的调试小组,统一安排试运转工作。二.安装与二次装饰的配合1、安装施工总体控制计划,是在土建施工组织总设计指导下,结合土建主体施工配合要求等具体情况进行综合按排,编制其安装进度计划,其计划实施应抓好各项工作。2、项目班子应在土建,安装总体进度计划指导下,编制月、旬施工作业计划,由各专业施工员向施工班组作好月、旬计划交底,使班组人员明确工作目标。3、项目经理应按时参加土建现场协调会,正式安装期间项目班子每周组织召开有各施工员,班长,参加的安装进度协调会,及时检查平衡工程进度及工序搭接有关问题,分公司按月召开生产会,以协调该工程与分公司各

8、部门及各单位有关劳动力,技术,质量,供应等有关事宜。三、主要施工方法及技术措施1.管道专业部分、给水系统采用分区控制,低区一层及四层以下由市政给水管网直接供水;五至十八为中区,十九至三十二层为高区;高中区采用变频恒压供水设备供水,加压泵设置在27#楼地下室的设备用房,其中高中区五至十二层住宅,十九至二十六层经支管减压阀减压后供水。、排水、雨水系统:污水、废水排放采用合流制。重力自流排入小区室外污水管网。雨水采用外排水系统,排至室外散水(明沟)排入雨水管网。、消防系统:消防系统采用区域消防系统。2.管道工程1、管道安装总体要求 排水系统及雨水系统,立管由下而上的秩序施工。污废水管先立管,后横管,

9、最后竖管。卫生器具安装配合土建卫生间施工由上而下秩序施工。 消火栓系统,立管由下而上安装。喷淋系统先立管而后支干管。消火栓系统可先环管而后立管。 设备配管,应在设备定位后,而后配管。为赶工期可先干支管而后设备本体配管。 支、吊架制作安装。支架下料和对组时先点焊,经校正后然后正式焊接。支架制作完后及时进行防腐。管道支、吊架的形式可根据现场情况参照国标88R420安装制作,支、吊架支架必须稳固、可靠、有足够的刚度,以避免系统运行时可能带来共振与噪声,支架位置与紧固形式必须考虑系统调试与检修的方便,并避开法兰、压力表、测温点、调节阀手轮、等需经常调节及检修的管件。属膨胀螺栓固定。 管道连结采用焊接时

10、,管子对口型式为v型,间隙1.52.5mm,钝边1.5mm,坡口角度6070,管道焊接前, 应将管道内外壁清理干净, 两管道应在同一条直线上,用靠尺检查,管端偏1.5mm。焊缝要自然冷却,不得骤冷。焊接后的管道焊口要认真自检,互检。 管道丝扣连接。螺纹加工清洁、规整、无断纹、无偏心、连接牢固,管螺纹根部外露两扣。坏伤的镀锌层应及时防腐,整个接口外观整洁。 平焊法兰连结。法兰对接时,如发生张口过大,偏口等,不得强行上紧连接,应切除重焊。螺杆要露出螺母,但不要超过螺杆直经的1/2,螺帽在法兰同一侧。管口与法兰密封面应留出管壁厚度的1.5-2倍,并先在上方点焊一点。 用法兰弯尺沿上下方向进行校正法兰

11、, 使之垂直于管子中心线后在下方点焊第二点,用法兰弯尺沿左右方向校正法兰,合格后再点焊第三点,第四点, 然后进行法兰与管子的焊接,冷却后用水平尺找正,清理管口及法兰表面,特别是法兰密封面不得留任何杂物。法兰连结用的垫片必须符合设计或规范要求。 试压及冲洗。管道安装完毕后对管道进行全面检查合格后把不宜和管道一起试压的配件拆除,换上临时短管,所有封口进行封闭,然后在管道最低处灌水,在最高处放气,试压时应缓慢升高至试验压力,压降应符合GBJ243- 82规范规定或设计规定。班组质检员应及时填记试压记录。对试压合格的管子应进行冲洗工作,冲洗工作应符合设计及规范规定,用水冲洗时,直到系统排水清洁为止。为

12、了保证管道冲洗干净,应分段进行冲洗,并将管道上安装的止回阀、仪表等暂时拆下保管,经冲洗完后重新装上。管道冲洗出口要设临时管道和阀门,以控制压力,并将排水管接至室外安全处, 一般要求排出管的截面和被冲洗管的截面相同并做好冲洗记录。 保温、油漆。管道刷漆应均匀一致,油膜附着牢固无剥落、皱纹、气泡、针孔等缺陷。管道除锈应彻底,面漆一定要在防锈漆彻底干后再涂刷。经防锈后的管道须按设计要求进行保温。管壳应与管道包紧,厚度一致,接口用铝箔胶带粘结。2、给水管道安装施工工艺及质量控制 消火栓给水管道采用焊接钢管,应作防腐处理。 凡有保温的以及暗敷设给水管道在隐蔽前必须做水压试验,试验合格后方可隐蔽。 给水管

13、道不宜穿过建筑物的沉降缝,伸缩缝,必须穿越时应采取必要的技术措施。如用:橡胶软管法用橡胶软管连接沉降缝、伸缩缝两边的管道。丝口弯头法用弯头法进行调节移位,适用小管位。钢套法在伸缩缝处加一套管,给水管从套管内穿过。 穿越地下室外墙或地下构筑物墙壁应加防水套管。 钢管螺纹加的锥度应适宜,螺纹应清洁、规整,断丝或缺丝不大于螺纹全扣数的10%,管螺纹根部应出13扣,螺纹连接处应紧密牢固。 对不符合要求的管配件进行调换。 钢管螺纹连接填料,选用要恰当,填料顺从丝口方向,拧紧后不得倒回。 楼地面上的管道孔位的预留要准确,严禁乱凿,预留孔的尺寸必须根据设计要求进行放线定位,凿孔应严格按照孔位的放线定位进行打

14、孔。对应扩大孔径破坏楼板受力的钢筋的部位要会同土建技术人员共同研究和采取加固补强,技术措施进行处理。 给水管道穿越基础,楼板和墙体时应设置套管。具体设置的方法:套管材质必须作防腐处理的如钢管,其内径与给水管的外径的环隙,应保持在3mm5mm,用沥青油麻丝填塞封闭,防止给水管外壁结露水下流危害下层,经常用水的房间内的给水管套管,上部应高出地面30mm50mm,在一般房间中上部高出地面20mm。固定时孔下部托模由上往下灌细石混凝土挡实封闭,并注意做好混凝土的养护。 给水生活总管安装采用镀锌管,丝口连接。3、排水管道安装的施工工艺及质量控制 管材、管件等材料应是有质量检验部门的产品合格证,并应有明显

15、标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。 根据施工图的预留管洞尺寸无差错如需扩孔楼板洞,应按位置画好标记对准标记剔凿。如需断筋,必须征约土建施工技术人员同意按规定要求处理。 立管、检查口、防火套管,设置按设计要求施工。 立管安装完毕配合土建不低于楼板标号的混凝土,将洞灌满堵实,并拆除临时支架,并做好养护。 高层建筑考虑管道胀缩补偿,可采用伸缩节进行补偿。 管道支管安装必须符合施工规范要求的标准坡度,在条件不允许下,也要保证支管安装的最小坡度。 支管安装完毕后,可将卫生洁具或设备的预留管安装定位,找准尺寸将楼板洞堵严,预留管口装上临时堵丝。 排水管道埋地部分:埋设

16、基础要坚实可靠,不得敷设在冻土或松土上。 各地生产的聚氯乙烯都有其各自适用的配套胶粘剂使用前应检查其是否配套。 粘结连接前应先进行清洁处理,清除接口处的油污,然后用刷子把胶粘剂涂于承插口,连接面在5-15S内立即将管子插入承口。 支(吊、托)架的吊钩或卡箍的设置应正确,塑料横管固定件的间距为管径(mm)5075100150间距(m)0.60.81.01.2 排水管道坡度应图施工,安装时管道坡度应均匀一致,不能出现高低起伏现象。严禁倒坡,隐蔽管道的坡度情况应做好隐蔽工程记录。 地漏安装应在地面最低处其篦子顶应低于地面5MM,地漏与地坪之间的孔洞应细石混凝土仔细补洞,防止地面漏水。 地面排水口安装

17、完毕后应采取措施将口封密,防止建筑拉圾落入后堵塞管道。 按规定做好盛水试验,并做好记录。4、附件安装质量控制 消火栓安装:栓口应朝外,阀门中心距地面1.1m,允许偏差20mm,阀门距箱侧面为140mm,距箱后表面为100mm,允许偏差5mm。 消火栓箱体上部应设置过梁,防止箱体受压变形而影响箱门的开启。 泵就位前应复查基础的尺寸、位标高及螺栓孔位置。减振台座是否与水泵配套。并按图纸位置的要求在基础上放出安装基准线。 管道与水泵进出管连接应是无应力连接,即法兰平行度良好,管道重量不支承在泵体上。 水泵吸水管连接应采用偏心(上平下斜)异径管,便于吸水管不积存空气,利于吸水。 软接口的安装应是在自然

18、状态下连接泵口,管道不得承受应力,软接口两端法兰高低应一致,法兰平行。3.电气工程低压动力照明系统:低压配电采用三相五线制(TN-S系统),所有动力、照明干线电缆均由变配电室湍电缆桥架,竖井内用线槽及穿钢管敷设至各层配电箱,母线插接箱及设备。照明、插座及风机盘等管线采用导线穿焊接钢管沿墙、柱、楼板内暗敷。1、电气工程总体要求 应按规定的施工及验收规范,质量评定标准以及标准图集施工。 照明系统:按土建施工顺序由下而上施工,做好暗设于楼地面及墙柱内的穿线管,接线盒等予埋工作。吊顶内穿线管,应先于吊顶龙骨安装前作好。 照明系统穿线:在土建一次装修进行,凡装设在贴面板墙上的电源插座、开关等,配合贴面板

19、施工而进行安装。 动力系统:暗敷钢管随照明系统同时敷设,待设备就位后穿线并连接设备,作好试运转准备。 防雷接地系统:及时予埋好筏板基础垫层下面的联合接地网络。配合土建主体施工予埋暗设柱内的防雷引下线。并与柱内接地钢筋焊接连至接地装置。 控制系统:暗设于楼地面及墙体内的穿线管,盒箱等,配合土建主体施工而进行。2、成套配电柜安装施工工艺及质量控制 基础型钢安装A、低压成套配电柜设备的型钢基础固定点间距为不大于1m,基础型钢稳固后,其底面应埋入地面内,其顶部宜高出抹地平10-40mm。B、基础型钢与接地线连接。基础型钢安装完毕后,将基础联合接地线(扁钢)引入室内(与变压器安装配合)与基础型钢的两端焊

20、牢。焊接为扁钢宽度的2倍。然后将基础型钢刷二遍灰漆。 柜盘安装A、柜盘安装。应施工图纸的布置,按顺序将柜放在基础型钢上单独柜(盘)只找柜面和测面的垂直度。成列柜盘各台就位后,先找正面两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,柜不标准以柜面为准。找正时采用0.5mm铁片进行调整,每处垫片最多处不能超过三片,然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔,低压柜钻直径12.2mm孔,高压柜直径16.2mm孔,分别用直径12、16mm镀锌螺丝固定,柜体与柜体,柜体与侧板,均用镀锌螺丝连接。B、柜盘接地,每台柜(盘)单独与基础型钢连接后,再以接地干线可靠连接。 柜盘内接线:A、引进柜

21、盘的电缆应排列整齐,避免交叉,用固定体固定牢固,不应使用所接的端子板受到机械应力。B、铠装电缆的钢带不允许进入柜盘内,铠装钢带切断处的端部应紧扎牢固。C、当进线采用橡胶绝缘芯线时外套应有绝缘管保护。3、配电箱安装施工工艺及质量控制 配电箱预埋或预留孔应在其上方设置钢筋砖过梁或钢筋混凝土过梁以免箱体受力变形。 配电箱的进管孔应为压制孔,进线管应从规格适当的孔中引进,并顺直排列,一孔一管,进箱的长度应带好锁紧螺母后剩2-4扣,带牢护帽。严禁用气焊和电焊割孔,使箱体因受力产生变形。 配电箱内导线导线连接牢固,绑扎成束。留有适当的余量,无绞结、死弯,包扎紧密但不伤线芯。 导线引出板面应有绝缘套管保护。

22、 箱(盘)接地应牢固紧密,箱门应有软导线与接地的金属结构物架相连。 配电箱内外应清洁、整齐,部件齐全油漆完整、规格型号与图纸相符。4、配管及管内穿线施工工艺及质量控制 暗配焊接钢管设要沿最近线路设,尽量减少弯曲埋地的管路不宜穿过设备基础,若要穿过建筑物基础时应加保护管保护,埋入墙或混凝土内的管子离表面的净距离不小于15mm,暗配管管口出地坪不应低200mm。暗配管应尽量减少交叉。如有交叉时大口径放在小口径的下面,成排暗配管间距间隙应大于或等于25mm,进入落地式配电箱的管路排列应整齐,管口应高出基础面不小于50mm。 薄壁管严禁对口焊接连接,也不宜采用套筒连接,如果须采用丝口连接,套丝的长度一

23、般为束节长度的1/2。 厚壁管在2寸及2寸以下应套丝连接,对埋入泥土或暗配管宜采用套筒连接,焊口应焊接牢固、严密,套筒长度的连接外径的1.53倍,连接的对口应处在套筒中心。 管子弯曲,管路弯曲处不应有折皱,凹亢等缺陷、弯扁程度不应大于管外径的10%,配管接头不宜设在弯曲处,埋地管为宜把弯曲部分表露在地面。暗配管的弯曲半径不应小于管外径的6倍,埋设在地下或混凝土楼板内时不应小于管外径的10倍。 箱盒安装为便于穿线,对于管路长度每超过45米无弯曲时;管路长度超过30米,有一个弯曲时;管路长度每超过20米有2个弯曲时;管路长度每超过12米有三个弯曲时,均应在中间安装接线盒,在盒箱上开孔应采用机械方法

24、,不准采用气割电焊开孔。固定时应采取有效的防堵措施。防止水泥浆浸入箱盒间用短管,锁紧螺连接。 管路接地,暗装预埋箱与盒及管路,接地采用跨接圆钢,与箱体直接焊接由电源程序箱引出末端支管应构成环形接地回四季,接地跨接线焊缝截面积不应小于跨接线截面,圆钢焊接时应在圆钢两侧焊接,不准用点焊,束节的方法来代替跨接线连接,跨接线直径不少于6mm圆钢,管接头两端距焊接长度应不小于跨接线直径的6倍。 线槽接地:所有线槽应按规定接或接零,采用BVS10mm2导线跨接。 管内穿线应符合以下规定:在盒内导线有适当余量,导线在管子内无接头,不进入盒(箱)的垂直管子的上口穿线后密封处理良好。导线连接牢固、包扎严密、绝缘

25、良好、不伤蕊线。盒内清洁无杂物,导线整齐、护线套齐全、不脱落。5、金属线槽安装施工工艺及质量控制 金属线槽及电缆、导线规格必须符合设计要求及有关规范规定,导线之间和导线对地的绝缘电阻值必须大于0.5M。 线槽敷设:线槽敷设应固定牢固,横平竖直,布置合理,盖板无翘角,接口处严密整齐。拐角、转角,丁字、十字连接正确严实,线槽内外无污染。 支架和吊架安装:可用膨胀螺栓或焊接固定支架、吊架,要求支架、吊架固定牢固、平整。支架和吊架应布置合理,固定点间距一般不大于1.5-2m, 在进出接线盒、箱、柜、转弯、变形缝两端及三通、四通接头的每端500mm以内应设置固定支持点。支架、吊架距顶板不应小于150-2

26、00mm ,距地板不应低于100-150mm。 线槽水平和垂直敷设直线部分的垂直度和平直度允许偏差不应超过规定值,全长允许偏差不超过20mm。6、电缆施工工艺及质量控制 保护管:电缆保护管,内径不应小于电缆外径的1.5倍,管口方应做成喇叭形或采用保护管,电缆管在弯制时不应有裂缝或凹瘪现象,一般弯扁程度不应大于管子外径的10%,电缆管安装时不宜将管子直接焊在支架上,电缆管应小于0.1%的排水坡度。 电缆敷设必须符合以下规定:电缆严禁有绞拧,铠装压扁,护层断裂和表面严重划伤生等缺陷,直埋铺设时,严禁在管道的上面或下面敷设,并且做好隐敞工程记录。 制作电缆终端的接头前应检查电缆绝缘纸受潮及相位连接情

27、况所使用的绝缘材料应符合要求,配件应齐全,制作过程应一次完成,不得受潮,电力电缆的终端头与电缆接头的外壳与该处的金属电缆外套及铠装层均应接地良好,接地线应采用其截面不小于10MM2的钢绞线,剥切时不得伤及线芯的绝缘层。7、照明器具插座安装施工工艺及质量控制 一般灯具安装高度按图纸说明,无图纸说明时应高于2.5米,灯具安装应牢固。灯具通过元木木台或灯钩与墙面楼板固定。用木螺丝固定时,木螺丝进木榫长度不应小于20-25mm。固定灯具用的螺栓不得小于2个。现浇混凝土楼板时应采用尼龙膨胀螺栓。灯具重量超过3kg时应固定在预埋的吊钩或螺栓上。吸顶灯具与木台过近时的应有隔热措施。 采用钢管灯具的吊杆钢管内

28、径不小于10mm。吊链灯具大于1kg时灯线不应受到拉力,灯线应于吊链编叉在一起。 嵌入顶棚的装饰灯具应固定在专设的框架上,电源线不得贴近灯具外壳,灯线应留有余量。固定灯罩的边框边缘应紧贴在顶棚面上。矩型灯具的边缘应与顶棚的装饰线平行。 暗开关、暗插座盖板应紧贴墙面,平整固定。板面螺丝规格一致。严禁使用木台安装。高低偏差按施工规范规定施工。 单相二孔插座。面对插座应水平安装右极接相线,左接零线的三孔及三相四孔插座的接地线或接零线均在上方,与弱电部分的插座应有明显的区别,其插销与插座均不能插入。8、电机的电气检查和接线质量控制 电动机接线端子与导线端子必须连接紧密,不受外力。连接用紧固件的锁紧装置

29、完整齐全,导线的相序色标正确。 测量交流电动机的绝缘电阻,电动机额定电压为500伏以下者,使用500伏,兆欧表测量,绝缘电阻值不应低于0.5M。 电动机安装时,电动机的检查应符合下列要求A、盘动转子应灵活,不得有碰卡声。B、润滑脂的情况正常,无变色,变质及变硬等现象,其性能应符合电动机的工作条件。 电动机外壳接零支线敷设的检验和评定应符合GBJ303-88规定.9、防雷接地装置施工工艺及质量控制 防雷建筑物防直接雷装置的引下线每柱内不少于两根主筋,其间距不应大于24m,间距不大于18m。 为防雷叫波的浸入,进入建筑物的管道,线路全部埋地引入,入口处加设接地装置。 避雷网采用12mm的镀锌圆钢,

30、操作时应保护镀锌层。避雷网焊接时应搭接焊接,圆钢搭接长度为其直径的6倍,双面施焊,圆钢与扁钢连接时,搭接长度为圆钢的6倍,不能出现夹渣、咬肉,裂纹及处理不干净的现象,施焊处做好防腐处理。 均压环:均压环是高层建筑防止测击雷,利用主梁或暗梁的钢筋焊成一整体,并与主筋的引下线焊成一整体。其他的施工方法与避雷网相同。4、暖通工程1、通风施工工艺及质量控制 风管及配件加工制作要点:A、风管及配件的材质及壁厚按设计要求选用:根据不同规格选用厚度为0.75mm-1.2mm的镀锌钢板制作;B、矩形负管边长大于800mm,管长大于1200mm均应采取加固措施;C、镀锌管在制作过程中,应采取措施使镀层不受破坏,

31、尽量选用咬口和铆接形式,为保证拉拼接严密,可用锡焊配合咬口;D、风管及配件的连接采用可拆卸的形式,管段长度宜为1.8-4.0m风管及配件外径或外边长的允许偏差应符合规范规定;法兰内径(或内边寸)允许偏差为+2mm,不平度不应大于2mm;E、展开下料时,方法要正确,尺寸要规矩。咬口拼接时,要根据板、咬口形式和加工方法不同、留出规定的咬口裕量。同管接缝应交错设置,矩形风管的纵向闭合缝、应设在边角上,以增加强度。F、矩形风管边长大于或等于630mm和保湿风管边长大于或等于100mm,其客段长度在1.2米以上时,应采到加固措施,加固形式根据设计要求或规范确定。G、风管配件按其形状不同选用适当的展开下料

32、方法,并仔细操作,减少误差,正确放出咬口裕量和法兰翻边裕量。a)用法半连接的变径配件,在总高度不变的情况下,还要在端部加设同法兰宽度相等的矩形直管,以利于端部法兰的装配。b)风管配件的弯曲半径、园弯头的节数、三通和四通的夹角等必须符合施工验收规范的规定。H、风管及配件的加工尽量采用机械化生产线,计划在加工机械配备齐全的现场加工基地进行,施工现场少量的修改、采用手工操作。要严格保证风管和配件表面平整、园弧均匀、咬缝严密、尺寸准确。I、风和法半表面应平整,加工精度和用料规格符合设计或规范要求,法兰螺孔要具备互换性,螺孔和铆钉孔的间距不应大于规范规定的150mm。J、为了保证风管及配件加工制作尺寸的

33、准确性,在预制加工前,要在施工现场进行测绘。根据施工图已给条件和建筑结构的实际尺寸,分析计算,实地测量,绘出加工草图,确定风管、配件的具体加工尺寸,供加工车间按尺寸要求进行加工制作。 外购风管部件的验收A、风口表面应平整,与设计尺寸的允许偏差不应大于2mm,矩形风口两对角线之差不应大于3mm。风口的外形要求平整美观,叶片应平直,叶片与边框不得碰擦。B、各类阀门应制作牢固,调节和制动装置应准确、灵活、可靠,并标明阀门启闭方向。C、散流器的扩散环和调节环应同轴,轴各间距分布应匀称。D、消声器的框架应牢固,共振腔的隔板尺寸应正确,隔板与壁结合处应紧密。消声器充填的消声材料,应按规定容重敷放均匀。多面

34、层不得破损。E、风管的法兰应平整,法兰面与风管应垂直,法兰孔距应一致。风管表面应平整光滑。 风管系统安装要点:A、做好安装前的准备工作,其内容主要包括:专业工种同本工种的相关情况,核实风管系统的标高、轴线、预留孔洞、预埋件等是否符合安装要求。a)核对相关施工条件,确定本工种所需要的安装条件是否具备;b)编制施工方案和安全措施;c)根据工程特点,组织劳动力进场;d)预制加工的成品、半成品运到安装地点;e)备足安装用各类辅助材料;f)准备好吊装机具和安装用的其它工具;g)风管系统的划线定位。B、支架敷设是确保风管安装质量的重要一环,支架的选形要合理,要根据现场情况和风管的重量确定用料规格和形式,要

35、达到既要节约钢材,又要保证支架强度的要求;A)支、吊架安装位置要正确,做到牢固可靠;b)支架的间距应符合设计要求,设计无要求时按施工验收规范的规定选用;c)支、吊架位置按风管中心线确定,其标高要符合风管安装标高的要求,支、吊架位置要错开系统风口、风阀、检视门和测定孔等部位;d)保湿风管,其管壁不能直接与支、吊架接触,中间应垫上坚固的隔热材料,厚度与保温层相同。C、风管的组对:a)将预制好的风管、配件、部件运至安装地点,结合实际情况进行检查和复核,再按编号进行排列,风管系统的各部分尺寸和角度确认准确无误后即开始组对工作。b)风管各管段之间的连接一般采用法兰连接,接口处要求严密不漏风,法兰盘之间的

36、垫料按设计要求选用,如无设计要求时,其材质应符合施工验收规范的规定。D、一次吊装的风管的长度要根据建筑物的条件、风管的壁厚、吊装的方法和吊装机具配备情况确定,拉线测量风管的连接是否平直,偏差大时要进行调整,风管连接质量直接影响到安装质量,必须高度重视。E、风管吊装:吊装前要再一次检查支、吊架的位置是否正确,安装是否牢固,吊装方案要可靠,所采用的机具、材料要经过计算后选用,吊装机具的支、吊一般设在梁柱的节点处,也可设在坚固的楼板上,要尽量扩大其接触面,起吊前,要仔细检查把杆、滑轮、绳索等是否固定、绑扎可靠并要清除吊装范围内的各种不安全因素。起吊时,首先清除吊装范围内的各种不安全因素。首先进行试吊

37、,当离地200-300mm时,停止起升,对吊装机具进行一次全面检查,确认无误后,继续起到所需高度。风管固定在支、吊架上之后,才能解开绳索、拆移吊装机具。F、水平干管经找平找正并固定在支、架上后,就可进行管的安装。立管可在水平干管安装前进行安装,支架间距不应大于4m,每根立管固定件不应少于二个。风管水平安装,水平度的允许偏差每米不大于3mm,总偏差每米不应大于3mm,总偏差不应大于20mm。G、通风部件的安装,要符合施工验收规范的规定,其安装位置要正确,要便于操作,方向不能装反,接口要严密。H、风管穿越墙孔,在安装完成后应密封。2、通风设备安装工艺及质量控制: 通风设备安装施工程序:开箱检查基础

38、验收基础放线铲麻面、布放垫铁箱设备就位找平找正地脚螺栓灌浆设备精平垫铁组焊固二次灌浆设备及附属系统清洗、装配、调整加注润滑没和液压油接通电源、水源、气源仪表调校设备试运转联动试车 通风设备的安装A、通风机的安装。a)根据调协装箱清单,核对叶轮、机壳和其他部位的主要尺寸,进风口、出风口的位置等是否与设计相符。b)叶轮的方向应符合设备技术文件的规定。c)进风口、出风口应有盖板严密遮盖,检查各切削加工面机过面的防锈情况和转子是否发生变形或锈蚀,碰损等。d)吊装风机时,绳索不得捆缚在转子和机壳或轴承盖的吊环上。e)三角带转动的能风机和电动机轴的中心线间距及皮带规格应符合设计要求。f)通风机的基础,各部

39、位尺寸应符合设计要求。预留孔灌浆前应清除杂物,灌浆应用碎石混凝土,其标号应比基础混凝土高一级,并捣固密实,地脚螺栓不得歪斜。g)按设计要求加减震装置,各组减震器承受的压缩量应均匀,不得偏心。h)轴流风机组装时叶轮与机壳间隙应均匀分布,并符合设备的技术文件要求。i)检查并调整风机叶轮的动平衡,每次都不应停留在原来位置上。j)固定通风机的地脚螺栓,除带有垫圈外,还应有防松装置。k)通风机运转前应加上润滑油,并检查各项安全措施。盘动叶轮,应无卡阻、重心偏移现象,叶轮的旋转方向应正确。B、按设计及规范要求和常用调整方法进行对送风状态的调整,对室内空气状态的调整,对室内气流速度越过允许值的调整,噪声超过

40、允许值的调整。1、采暖热煤:本工程热媒来自本小区内的锅炉房及换热站。26#楼住宅采暖系统,热媒参数为55/45的低温热水。27#综合楼采暖热媒参数为95/70低温热水。采暖系统补水定压设备在小区锅炉房及热交换内。2、采暖系统形式:26#住宅楼部分,竖向采暖系统为下供下回异程式系统,竖向管道位于住宅分户计量管井,户内采暖系统为分户计量,分室调温低温热水双管采暖系统。系统分为高、低区,一至十六为低区系统,十七至三十二层为高区系统。27#楼综和采暖系统为上供下回单管同程式系统。暖气管道安装1、27#综和楼采暖水平管及26#楼住宅地沟内管道敷设有坡度要求,坡度10.003,坡向见图。2、26#楼住宅分

41、户计量井内竖向采暖管道应注意最高处设RA型自动放气阀,最低处设DN25放水阀,放气阀的排水管应接至适当排放处。2、 埋地管道需敷设在垫层内的管槽内,管道安装完毕后管槽用膏状复合硅酸保温材料填实。3、 27#综合楼采暖系统,散热器连接的明装支管采用热镀锌钢管,管径均为DN20一.通风专业部分通风系统:本工程设有机械送排风系统,在发生火灾时,自动切换为排烟系统,下排风支管防火阀切断下排风管。第四节 工程质量创优控制一.创优控制1、布局合理 在图纸审查中,除对工艺方面的问题审查之外对管道走向、风管与管道交叉部位、风口、灯具、器件、设备位置等位置也要对其在空间位置是否正确合理进行研究。并通过建设单位、

42、由设计方面提出最佳方案。 在施工前对重要管道安装进行实地测量、绘制草图。其间对管道交叉、吊顶上下排列等进行编排。在密集处作断面图。在规范允许范围内尽量减少对公共空间的占用。2、推广“样板示范”施工 在施工中新型材料、新工艺、新技术、新型设备层出不穷,在安装实施中采用产品技术说明书结合相近的规范制度制定具体的技术措施和质量指标,以“样板示范”为标准。在经有关部门、人员检查、改正并确认后再推广施工。施工过程中,以样板件、样板间、样板层贯穿整个安装过程。3、严格控制渗、漏现象 楼板留洞在有水施工前暂时封堵。 地下外墙套管安装项目质量员检验。 地下外墙留洞、留管及时封堵。 楼板留洞配管后封堵。A、钢管

43、要除污迹B、钢衬塑复合管要打毛、止水卡或套管。C、封堵要制专用模、卡具。D、分二次浇捣。E、浇混凝土前洞孔清理或扩充新边并浇水被吸收20mm以上。F、浇混凝土后做好护理。G、卫生间补洞水泥掺进防水剂。H、做不低于80mm深的盛水试验24小时。 干管、立管阀门100%压力试验支管阀门、水嘴25%抽样试压,安装后100%检查,有渗、漏者检修或更换。 卫生洁具进出口连接管件取样临时安装盛水试验,市场厂家通病较多,改正后方可大批采购。4、清洁明亮、观感协调 管道刷漆色调一致,正、背面一致。一个可见段不得分段刷漆。 灯具、木台、开关插座、管道等不得存留污染,交工前擦拭干净做到清洁明亮。 灯具、风口安装对

44、称协调,配合土建时采用分割测量定位。灯具置于特定平面对角线交叉点、成排灯具直线平行度、各灯具高度误差均按施工规范规定。二.建立产品检验、自检制度 1、建立产品制造验制度 该工程的钢管、法兰焊接其配件,进行100%产品制造合格检验。写有“合格”标记加工件方可进入现场正式安装。 该工程的通风管、设备机组,对其管段制作进行100%产品合格检查,写有“合格”字样产品方能正式安装,上述检查要有编号、检查人、检查记录。2、自检记录复查 要求对隐蔽工程现场自检记录进行检查。对其它工程对每个程序完成后对现场及自检记录进行核实抽检,由项目质量员负责组织抽检。目的要求自检记录的真实性。第五节 工程技术、质量措施一

45、.技术措施1、预留预埋措施 为落实预留预埋工作,保证预留预埋质量,项目部应组成综合预留预埋组,负责工程全部预留预埋工作。 预留预埋必须弄清建筑轴线和标高,由各专业施工员核对预留预埋图以保证预留预埋作到不漏不错, 同时作好预埋件加工准备和预留预埋技术交底及质量、进度检查。 为防止预埋管堵塞,应确定专人巡护。2、管道安装措施 各系统至屋顶的主立干管不能一次接至顶层,设分段接口,分段施工为防堵塞,应对分段接口作管堵保护。 根据土建进度和工序安排,各管道系统应制订分段试压措施,试压排水应引至室外,不得影响现场各施工单位的施工作业。3、风管制作安装措施 风管制作及运输按当月进度计划进行。 保证风管制作进

46、度,组织风管法兰两条线流水作业。 矩形风管边长大于等于630mm或保温风管边长大于800mm,管段在1.2m以上均必须采取加固措施,有足够的刚度,以避免系统运行时可能带来共振与噪声4、建筑防雷措施建筑施工历经雷雨季节,待屋顶避雷网安装后,对接地电阻进行测试, 接地电阻大于设计规定1欧时,即时补加辅助接地装置,以保建筑物安全。二.质量保证措施 一般性措施A、对风管系统,卫生间,电气自控等实行统一作法,要首先作好“样板间”,经有关部门检查验收合格后,再统一进行安装施工。对于各类机房,走廊吊项内等各专业交叉复杂的部位,应预先组织各专业图纸会审然后进行施工,以免造成安装后再拆改。B、现场所使用的计量器具,必须周检有效期内的合格器具,安装工程中所设置的仪表,安装前应送检合格。C、全部阀门及管材进场后,无论有无合格证,安装前,必须按技术条件进行强度试验合格,才能安装。
