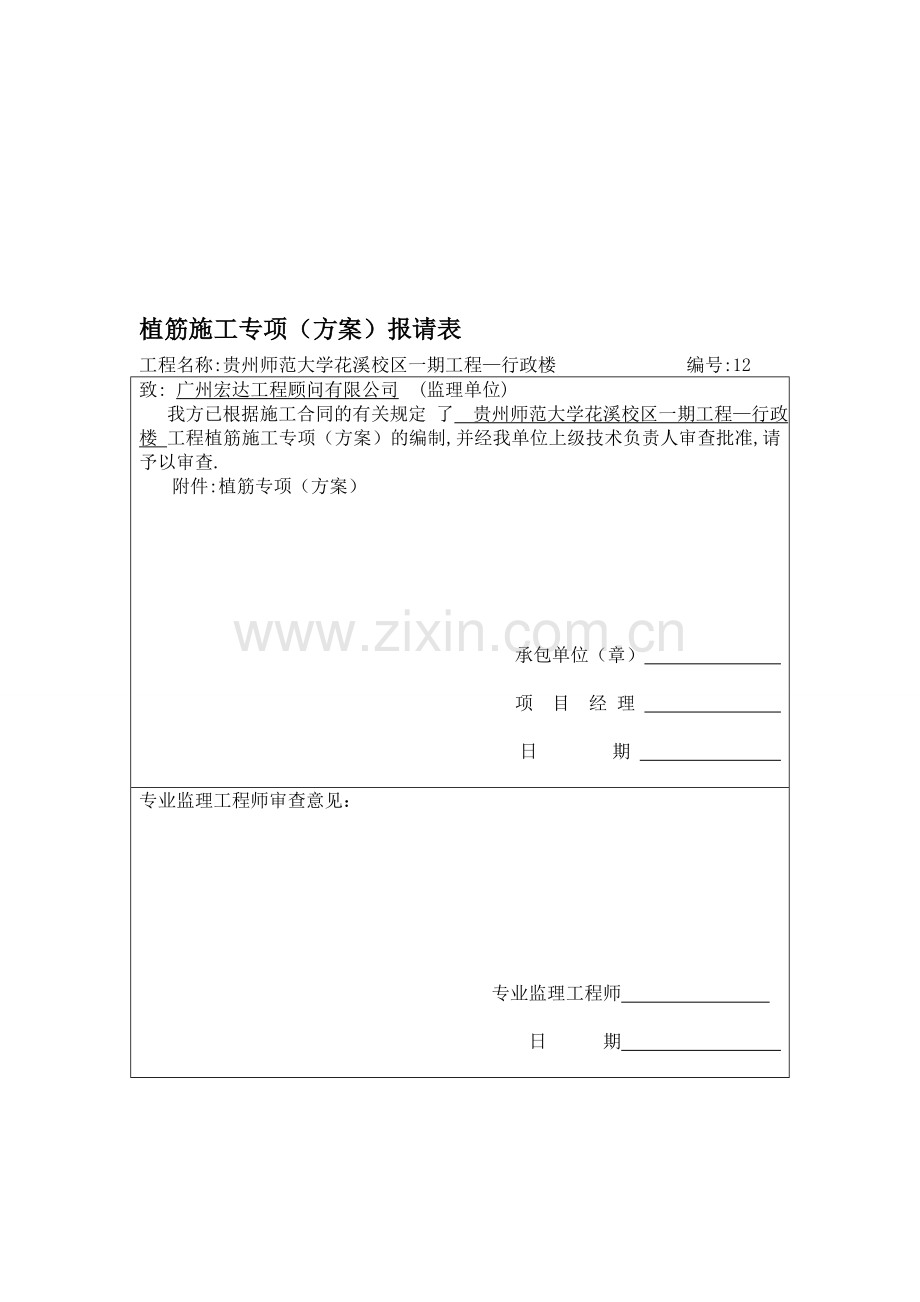

植筋施工专项（方案）报请表
工程名称:贵州师范大学花溪校区一期工程—行政楼 编号:12
致: 广州宏达工程顾问有限公司 (监理单位)
我方已根据施工合同的有关规定 了 贵州师范大学花溪校区一期工程—行政楼 工程植筋施工专项（方案）的编制,并经我单位上级技术负责人审查批准,请予以审查.
附件:植筋专项（方案）

承包单位（章）

项 目 经 理

日 期

专业监理工程师审查意见：

专业监理工程师

日 期

总监理工程师审核意见：

项目监理机构
总/专业监理工程师

日 期

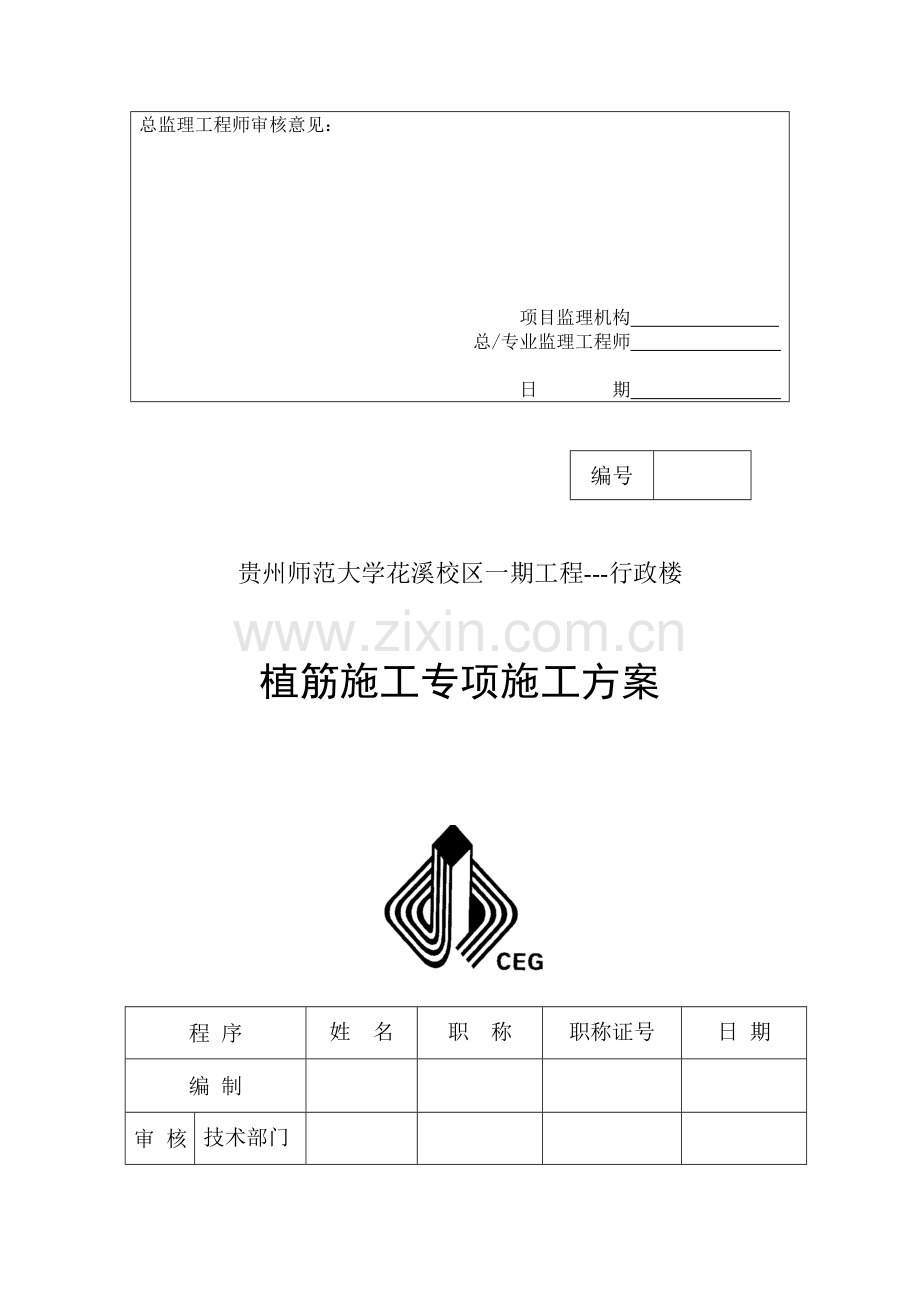

编号

贵州师范大学花溪校区一期工程---行政楼

植筋施工专项施工方案

程 序
姓 名
职 称
职称证号
日 期
编 制

审 核
技术部门

安全部门

质量部门

批准
公司总工

贵州建工集团第五建筑工程有限责任公司

贵州师范大学花溪校区一期工程
行政楼

植
筋
施
工
专
项
方
案

贵州建工集团第五建筑工程有限责任公司贵州师范大学花溪校区一期工程—行政楼项目部
2012年7月25日

目 录
一、工程概况 4
二、编制依据 4
三、施工方法 4
1、机具准备 4
2、人员准备 5
3、工艺步骤流程 5
四、施工质量保证措施 6
1、质量目标 6
2、建立健全质量管理体系 7
3、质量检测 7
五、安全保证措施 7

植筋专项施工方案
一、工程概况
贵州师范大学花溪校区一期工程——行政楼是由贵州师范大学建设的办公楼，位于贵阳市花溪区，总建筑面积36277平方米。地下一层，地上5~8层，建筑总高分别为主楼30.6m，副楼22.2m。框架剪力墙结构。基础是人工挖孔灌注桩和部分独立基础。
经研究决定，在填充墙与现浇混凝土构件相交部位的拉强钢筋采用植筋方法处理，按设计及规范要求的尺寸间距施工，拉墙筋的直径为一级钢6.5mm，植入钢筋采用高强建筑结构胶锚固。
二、编制依据
1、 混凝土结构加固技术规范 CECS25-90；
2、 混凝土结构后锚固技术规程 JGJ145-2004；
三、施工方法
1、机具准备
序 号
名 称
单 位
数 量
备 注
1
电锤
台
1

2
空压机
台
1

3
毛刷
把
1

2、人员准备
安排1名工人进行现场施工，并选配具有专业知识的工程技术人员1名进行现场指导，保证施工质量。
3、工艺步骤流程
定位 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验
3.1定位
按设计要求标示钻孔位置、型号。
3.2钻孔
钻孔用电钻成孔，如遇钢筋宜调整孔位避开；钻孔孔径为8mm，钻孔深度按淮南市金德实业有限公司提供的植筋技术参数和施工方法及相关规范进行施工、检测，钻孔深度为大于等于钢筋直径的10倍，拉拔力为大于等于8KN，钻孔孔内应保持干燥。
3.3清孔
钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净。
3.4钢材除锈
钢材锚固长度范围的铁锈、油污应清除干净。
3.5锚固胶配制
植筋胶高强建筑结构胶 ,植筋胶依据使用说明的配比现场根据使用量进行调配。
3.6植筋
垂直孔植筋将胶直接流、捣进孔中即可；锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。
3.7固化、保护
植筋胶有一个固化过程， 12小时内不得扰动钢筋， 24小时内不得扰动钢筋，若有较大扰动宜重新植。
3.8检验
植筋24小时后，委托第三方检测试验室进行抗拔检测试验。
在检测合格后，才可进行下一步工序施工。
四、施工质量保证措施
1、质量目标
保证质量符合有关规范、标准要求，推进生产设计，强化现场管理和过程质量控制，提高管理工作质量；加强质量教育、培训，提高全员质量意识和技术水平，坚持自主质量管理，建设一支具有较高素质的员工队伍，保证该工程的质量满足设计及规范要求。
2、建立健全质量管理体系
根据质量管理目标建立以项目经理为首的质量管理体系，保证各项组织和技术措施的落实，进行全员全过程的质量管理。质量检查控制程序：班组自检→专职质检员→项目质检人员→现场监理
3、质量检测
植筋后，待完全固化后需对植入的钢筋进行抗拔试验检测。试验时结合力最大荷载根据植筋胶和规范要求确定，每种规格的钢筋一千根抽检一组，每组检测数量为3条。
五、安全保证措施
1、施工人员应熟知本工种的安全技术操作规程，正确使用个人防护用品，采取安全防护措施。
2、进入施工现场必须戴安全帽、手套及口罩等防护用具，禁止穿拖鞋或塑料底鞋。
3、严禁酒后操作。
4、加强对发电机、配电箱的管理，杜绝火灾事故的发生。
5、严格执行上级主管部门有关安全生产的规定并针对工程特点、施工方法和施工环境，制定切实可行的安全技术措施。
6、做好消防保卫工作，施工人员严格执行消防保卫制度。
