北京城建北苑宾馆酒店改扩建项目
（三层会议区域）精装修工程临电临水
专项方案

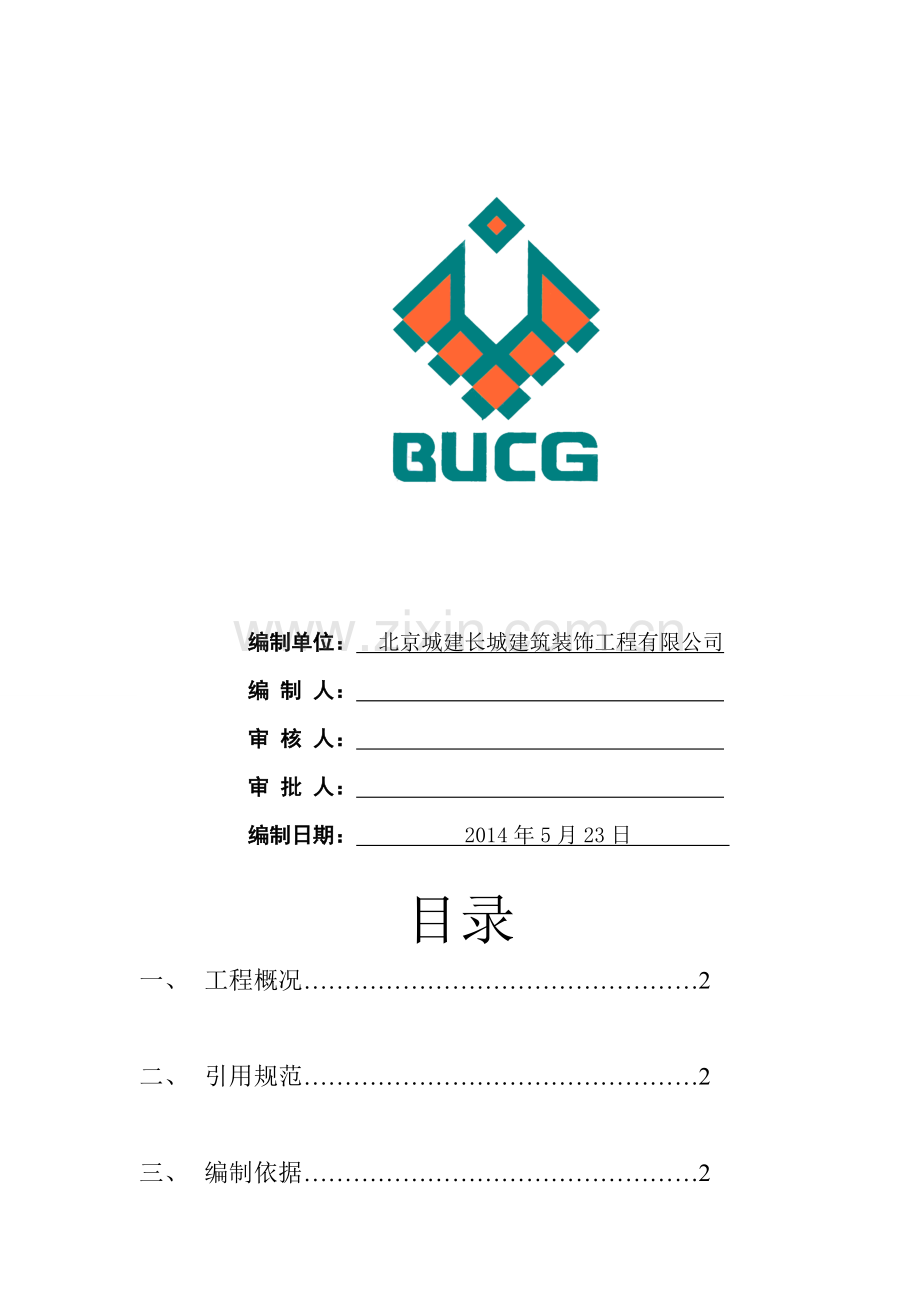

编制单位： 北京城建长城建筑装饰工程有限公司
编 制 人：
审 核 人：
审 批 人：
编制日期： 2014年5月23日

目录
一、 工程概况…………………………………………2

二、 引用规范…………………………………………2

三、 编制依据…………………………………………2

四、 施工准备…………………………………………2

五、 施工工艺…………………………………………2

六、 施工现场安全用电措施…………………………3

七、 发生事故、事件时应急准备和应急相应方案………………………………….............................8

八、 环境危害影响及可能造成的风险事故…………8

九、 用电量计算………………………………………9

十、 施工现场临电布置图…………………………..10
十一、 施工现场临水水量…………………………..11
一、 工程概况
本工程位于朝阳区双营路北苑宾馆第3层建筑面积4560平方米，建筑层数地上23层，结构形式为现浇钢筋混凝土框架剪力墙结构。
二、 引用规范
《施工现场临时用电安全技术规范》 JGJ46-2005
《建筑施工安全检查标准》 JGJ59-99
《建筑电气工程施工质量验收规范》GB50303-2002
《建筑电气通用图集》92DQ
三、 编制依据
1、朝阳区双营路北苑宾馆部署图纸
2、根据在建工程确定的施工组织设计、施工进度安排总平面图和拟定的临时用电情况来确定机械设备的数量、位置和配电层次及导线辐射等。
四、施工准备
1、施工前应了解总包方供电系统的保护形式（TT或TN-S或TN-C），以及向现场供电位置、方向等情况。
2、准备施工必要的材料，如配电箱、电缆、各种小型工具等。
3、做好施工作业人员的准备工作，做到随叫随到。操作人员必须持证上岗。
五、施工工艺
1、配合安全文明施工，各配电箱的安装要整齐端正。
2、从总配电箱开始，配电严格按三相五线制（TN-S系统）覆盖整个施工区域，做到工作零线与专用保护零线严格分开。
六、施工现场安全用电措施
（一）用电管理
1、建立健全规章制度，加强施工用电的安全管理。加强职工的安全用电教育。电工作业必须持证上岗，严格执行电工巡查和值班制度。定期检测各电气设备的绝缘电阻值。
2、安装、维修或拆除临时用电工程，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。
3、施工现场临时用电工程必须由电气工程技术人员负责管理，明确责任，并建立电工值班制度，确定电气维修和值班人员。现场各类配电箱必须确定检修和维护责任人。
4、电工作业必须经过专业安全技术培训，考试合格后方可持证上岗独立操作。非电工严禁进行电气作业。电工作业时必须穿绝缘鞋，戴绝缘手套，酒后不准操作。
5、所有绝缘、检测工具应妥善保管，严禁挪为他用，并应定期检查、校验。
6、定期和不定期对临时用电工程的接地、设备绝缘盒漏电保护开关进行检测、维修，发现隐患及时消除，并建立检测维修记录。
7、建筑工程竣工后，临时用电拆除，应按顺序先断电源，后拆除，必须拆的彻底，不得留有隐患。
（二）三级配电两级保护
1、严格实行三级配电两级保护。开关箱内必须严格按照“一机一箱一闸一漏电”原则配置。严禁一闸多机。须严格按规范要求设置接地和零线，各配电箱内保护零线与工作零线必须严格分开。禁止利用大地做工作零线，禁止“一线一地”照明。
2、各分箱全部使用标准电箱，各固定电箱必须安装端平牢固，开关箱的安装位置应与设备操作同侧，距离不应过长。箱底距地面1.3~1.5M，电箱外围不得堆放杂物，箱门、锁具完好。箱内电气安装美观、整齐，不得歪斜或松动，专用保护零线和工作零线接在端子板上，连接线用绝缘铜芯导线。
3、每个电器设备有各自的开关箱，严格执行一机一箱一闸一漏电，箱内电线布置整齐，电线从箱底进出，现场停电或停止作业时，箱要断闸上锁。对开关箱进行检查、维修时，必须悬挂警示牌并设专人监护，严禁带电作业。
4、配电箱内的漏电保护器必须正确选用额定漏电动作电流等级.总/分配电箱内漏电保护器的额定漏电动作电流一般为 50-100mA,额定漏电动作时间小于0.1S,开关箱内的漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间小于0.1S,适用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品.其额定漏电动作电流应不大于15mA,额定漏电动作时间小于0.1S。
5、电气元器件选用要适当，不得以大代小或以小代大（电源线）。正确配置空开和熔丝，宜选用螺旋式熔断器，尽量避免使用拔插式（盒式）熔断器。严禁用铜丝、铝丝或其他材料代替保险丝。
6、配电箱、开关箱应外涂安全标识、级别标志和统一编号，箱门、锁具必须完好。暂不用电的回路必须断开电源，送电前检查电箱及用电设备的安全状态。符合安全要求后才能送电。
7、配电箱、开关箱应安装端正牢固，并应设置在干燥、通风的场所，并应有防砸防雨措施。
8、配电箱内测门有控制线路图，开关电器应标明用途。配电箱内严禁存放杂物，接零保护线必须采用并联方式，接触良好、牢固，严禁串接。
9、所有的电箱、开关箱的操作程序如下：
送电操作程序：A级配电箱—B级配电箱—C级开关箱。
停电操作程序：C级开关箱—B级配电箱—A级配电箱。（出现电气故障的紧急情况除外）
10、现场临电由总包在一层提供两台二级电箱，我方根据现场情况再进行合理配备，电箱电源从总包提供的二级电箱内接驳。
（三）中小型机械及手持电动工具
1、施工现场选购的电动建筑机械、手动电动工具和用电安全装置必须符合响应的国家标准、专业标准和安全技术操作规程；并且有产品合格证和使用说明书。
2、所有机械、电气设备进场时其性能必须符合国家安全标准。传动和电源及二次线部分必须由防护罩。
3、严禁使用国家明令禁止、淘汰的电气设备。机械设备禁止超载、带病作业，禁止使用老化、劣质电缆。
4、所有电气设备的金属外壳、电动机械、电动手持工具都必须接零保护。对产生振动的设备，其保护零线的连接点不应少于两处。
5、所有进入现场的电动机具（包括电力电缆）应使用相应电压等级的绝缘摇表测量绝缘电阻值，做好记录，并实行专人专机负责制，持证上岗，定期检查，确保设备运行良好。
6、木工机械等机械设备，设置位置必须合理，应有防雨防砸的措施，下放不得有堆土和积水，周围不得堆放易燃物，并装设漏电保护器。
7、焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。电焊机必须使用专用楼的开关箱。焊机的一次侧电源线长度应不大于5M，二次线不大于30M，两侧都必须有防护罩，外壳必须做接零保护。
8、机械设备运转中严禁维修保养，应停机拉闸断电后再进行检修。
9、作业前检查电气设备、漏电保护器和接零（接地）保护，确认无异后方可运转。作业完毕后，必须切断电源，锁好电源箱。
10、为了保证安全，应尽量使用II类（或III类）手持电动工具。使用I类电动手持电动机械，必须按要求戴绝缘手套。严禁把电缆线搭在肩上、脖颈处或手臂上等处。电缆线不得随意加长、拖拉或随意更换两级插头。任何电线与金属要绝缘分开，不准用铁丝绑扎。
11、使用手持电动工具时，使用前应检查电源电压是否与电动工具铭牌上的额定电压相符。绝缘应良好，不得小于7MΩ。
12、使用电动工具时不得过分穿宽大的衣服，严禁戴纱手套，以免卷入工具的旋转部分。
13、电动工具在使用中不得随意更换插头，更不能不用插头，而直接将导线插入插座内。
14、当电动工具不用或更换工作头时，应及时拔下插头，以免突然起动。使用过程中要经常检查，发现绝缘损坏、电缆破损、插头插座开裂、接地线脱落、接触不良以及断续运转等故障时，应立即修理。检修、移动电动工具时，必须断开电源。
15、电动工具不适宜在有易燃、易爆或腐蚀性气体及潮湿等特殊环境中使用，并应存放在干燥、清洁和没有腐蚀性气体的环境中。对于非金属壳体的电机、电器，在存放和使用中，应避免与汽油等溶剂接触。
（四）照明
1、照明器具和器材的质量必须符合有关标准、规范的规定，不得使用绝缘老化或破损的器具和器材。
2、照明线路不得拴在金属架上，严禁在地面上乱拖、乱拉。等级要安装在金属构架上时，线路和灯具必须用绝缘物与其隔离开，且距离工作面高度在3M以上，控制装置应配有熔断器和防雨措施。
3、照明专用回路必须装设漏电保护器。
4、施工现场照明应采用高光效、长寿命的照明光源。工作场所不得只装设局部照明，对需要大面积的照明场所，应采用高压汞灯、高压钠灯或碘钨灯，灯头与易燃物的净距离不小于0.3M。
5、流动性碘钨灯必须采用安全灯架。采用金属支架安装时，支架必须稳固，灯具与金属支架之间必须用不小于0.2M的绝缘材料隔离。
6、灯具离地距离低于2.2M等场所的照明，电源电压不得大于36V。36V照明变压器，必须采用隔离变压器，铁芯、金属外壳必须有可靠接零保护，一、二次侧应分别装设漏电保护器，一次线长度不应超过3M。并必须有防雨、防砸措施。
7、在潮湿和易触及带电体场所的照明，电源电压不得大于24V。
8、对有爆炸和火灾危险的场所，需要安装照明器具的，必须按危险等级选择相应的防爆照明器具，电线必须选用耐火线穿钢管敷设。
9、每路电源在入户前必须有漏电保护开关。宿舍内严禁使用大于60W的白炽灯泡。严禁有长明灯现象。
10、加强工人宿舍和食堂的用电及消防管理，严禁私拉乱接，严禁使用电饭锅、热得快、电热毯等电热器具。配备足够的消防器材。铁制床架应设置可靠的接地装置。
11、按照《施工现场临时用电安全技术规范》（JGJ46-2005）设置安全警告牌，危险地段增设夜间指示灯。
七、发生事故时的应急准备和应急响应方案
当施工现场发生触电事故时，一方面及时向主管领导汇报，一方面组织人员及时救护，同时启动应急预案，按公司作业指导书进行处理。
八、环境危害影响及可能造成的风险事故
1、在遇到雷雨、台风、大雪天气和其他自然因素时，应及时对各用电设备及供电线路进行检查。必要时应切断电源，并做好各项突发事件应急预防措施。
2、防止微波及强磁场的辐射使用大型设备产生静电。
九、用电量计算
北苑宾馆楼主要设备表
序号
名称
功率（ kw）
单位
数量
合计
备注
1
电锤
0.8
台
17
13.6

2
角磨机
0.8
台
13
10.4

3
气泵
1.5
台
6
9

4
水钻
2
台
10
20

5
无齿锯
1.6
台
8
12.8

6
切割机
2.2
台
1
2.2

7
手枪钻
0.45
台
12
5.4

8
电焊机
17
台
1
17

9
手提锯
1.2
台
5
6

10
其他
25

25

共计
121.4KW
现场用电容量计算：
P＝（k1∑P1/cosφ+k2∑P2+ k3∑P3）×k
∑P1：电动机额定总功率；
∑P2：电焊机额定总容量；
∑P3：照明总容量；
cosφ：电动机的平均功率因数，cosφ=0.75；
k1、k2、k3：需要系数，k1=0.7，k2=0.65，k3=0.95；
k：同时使用系数，k=0.8。
∴P =[（9+20+12.8+2.2）´0.7¸0.75+17´0.65+（13.6+10.4+5.4+6+25）´0.95]´0.8=(44´0.7¸0.75+11.5+57.38) ´0.8=87.6（kVA）
总配电箱—二级配电箱是立体结构施工前安装敷设的，本次编制主要是计算现场三级配电箱的电缆及配电箱，是否能满足现场施工需求。
1、导线截面的选择：按导线允许持续载流量，考虑导线。
2、导线必须长期承受负荷电流长时间通过所引起的温升，来确定导线的截面。
3、根据施工现场情况，甲方原有电源一层总配电，施工现场（15-23层）配电箱的空开为225A，输送电缆为YC5×25²橡胶铜芯电力电缆，顺现有强电井明敷设到19层，然后分支到各个施工楼层，。输送电缆为YC5×16²的橡胶铜芯电缆。
4、配电箱至低压照明箱的输送电缆为YC5×6²的橡胶铜芯电缆。
5、低压照明箱的出线为10²的单芯铝线。
6、施工用动力流动（开关）箱电源线选用YC3×2.5²橡胶铜芯电缆。
7、电焊机电源线选用YC3×6²橡胶铜芯电缆。
8、其它动力电源线选用YC5×4²橡胶铜芯电缆。
十、施工现场平面图
见附图
根据现场提供的给水管道：
水量计算如下：
本工程临时用水包括工程用水量Q，
工程用水量
Q=K1·K2（Q1N1+nN2）/8×3600 式中：
K1未预计施工用水系数（取1.15）
K2用水不均衡系数（取1.5）
Q1实物工程量,按砂浆产量计,350L搅拌机30m3/每台班。
计算：
Q1=2×30=60m3N砂浆搅拌机台数(2台)
N1—砂浆搅拌机用水量取100（L/m3）
N2—冲洗砂浆搅拌机需用水量为300L/台
则：
Q=1.15×1.5×(60×100+2×300)/8×3600 = 0.4L/s
符合现场用水量。
