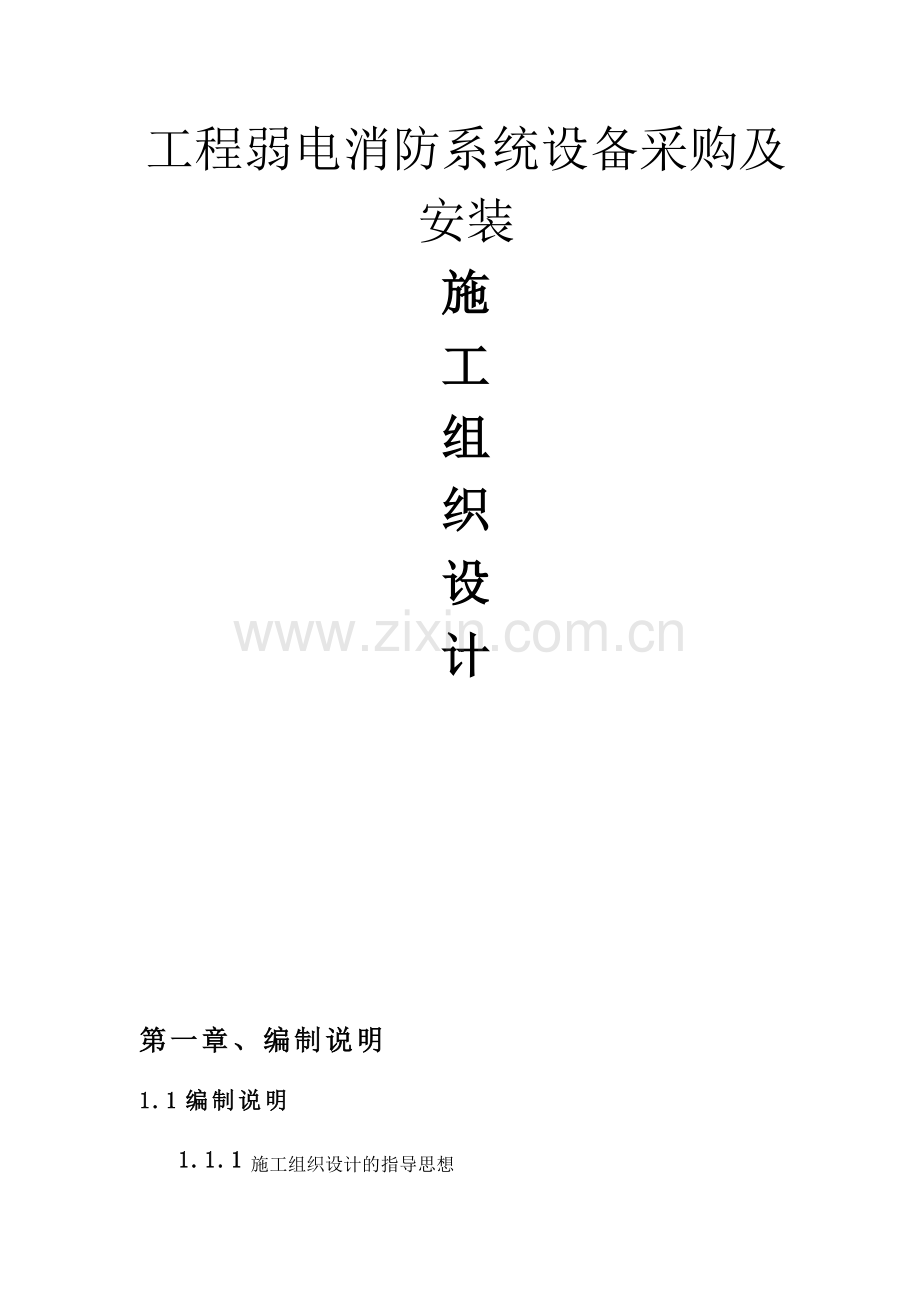

工程弱电消防系统设备采购及安装
施
工
组
织
设
计

第一章、编制说明
1.1编制说明
1.1.1施工组织设计的指导思想
“+++工程弱电消防系统设备采购及安装”施工组织设计是按贵方提供的智能化弱电系统设计图，按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程，再结合我公司的施工能力、技术准备力量及多年弱电系统工程的设计施工经验和本工程的具体情况进行编制的。
施工组织设计作为直接指导施工的依据，在保证工程质量、工期、安全生产、成本的前提下，对加强施工管理、有效的调配劳动力、提高施工效率、节约工程成本、保证施工现场的安全文明有积极作用。
施工组织设计一旦经甲方和建设监理公司审核认可后，在施工过程中，我公司一定严格按照本施工组织设计执行。
1.1.2编制范围及内容
1. 本工程施工组织设计是严格按照本弱电系统工程的要求进行质量策划后编制的，在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一进行部署下完成。
2. 我公司高度重视本施工组织设计的编制工作，召集曾从事过类似工程工作的技术专家、有关负责人攻克本工程的重点、难点及特殊部位的施工技术，力求本方案重点突出，具有呼应性、针对性和可操作性。
3. 本着对建设单位负责和资金的合理使用、对工程质量的高度责任感，针对本工程设计特点和使用功能要求，我们编制的原则是：“确保工程质量优、速度快、造价低、操作性强”。同时保证周边和施工现场有良好环境。
1.2编制目的
本施工组织方案为国家汽车农用车配件产品质量监督检验中心（北楼）工程弱电消防系统设备采购及安装项目提供安装施工的施工组织与管理，确保与设备安装和室内装修等专业的协调配合，保证优质、高速、安全、文明地完成该工程的实施任务。本实施方案是技术、经济和组织等方面的综合文件，是对实施全过程实行科学管理的重要手段。
1.3编制依据
Ø 石家庄市桥东区人民检察院信息化建设方案书
Ø 《中华人民共和国建筑法》
Ø 《中华人民共和国安全生产法》
Ø 《建筑电气工程施工质量验收规范》（GB50303-2002）
Ø 《智能建筑设计标准》（GB/T50314-2006）
Ø 《民用建筑电气设计规范》（JGJ16-2008）
Ø 《安全防范工程技术规范》（GB503485-2004）
Ø 《建筑与建筑群综合布线系统工程设计规范》（GBT/T-50311-2007）
Ø 《建筑与建筑群综合布线系统工程验收规范》（GBT/T-50311-2007）
Ø 《有线电视系统工程技术规范》（GB50200-94）
Ø 《智能建筑弱电工程设计施工图集》（97X700）
Ø 《电子计算机机房施工及验收规范》（SJ/T3003-93）
Ø 《智能建筑工程质量验收规范》 （GB50339-2003）
Ø 《会议电视系统工程验收规范》 （YD5033-97 ）
Ø 《建筑施工现场环境与卫生标准》（JGJ146-2004）
Ø 《建设工程施工现场供用电安全规范》（GB50149-93）
Ø 《电子设备雷击保护导则》（GB7450-87）
Ø 《施工现场临时用电安全技术规范》（JGJ46-88）
Ø 《建筑施工高处作业安全技术规范》（JGJ80-91）

第二章、工程概况
2.1工程简介
该项目位于+++，总建筑面积 12025.3平方米。
2.2智能化系统主要内容
本智能化系统主要包括以下子系统：
（1）综合布线系统
（2）视频监控系统
（3）门禁系统
（4）消防报警系统
第三章、施工准备阶段安排
3.1 入场阶段
入场阶段是施工前所有准备阶段的基础；是能否完成进度目标的关键因素。其工作内容须由施工单位和建设单位进行配合完成。须在签定合同7个日历内完成本项工作。
一、准备工作
组成工程项目部，全面负责工程的实施，由项目经理组织工程部、技术支持、物资供应部和质管部等部门的有关人员进行如下工作安排。
1．现场勘察和图纸深化设计
根据方案书和初步施工图纸进行现场勘察，并充分和建设单位进行交流，详细落实现场情况，如发现施工的条件与设计图纸条件不符，或者因为材料、设备、场地等不能满足设计要求时，探讨合理化的改进意见，并遵循技术核定和设计变更签证制度，进行图纸深化和变更。如对投资影响较大时，要报请项目的原批准单位批准。所有变更改动资料，都要有正式的文字记录，归入在建设工程施工档案，作为施工、竣工验收和工程结算的依据。
2．图纸会审
项目部协调建设单位、设计单位、和装饰单位等工地现场有关单位，尽快完成图纸会审工作。图纸会审一般由甲方组织，由设计单位和在场施工单位、协作单位参加，多方进行图纸会审。图纸会审时，首先由设计单位的工程设计者向与会者说明拟建工程的设计依据、意图和功能要求，并对特殊结构、新工艺、新材料、新产品和新技术提出设计施工要求。然后施工单位根据自审记录以及对设计意图的了解，提出对设计图纸的疑问和建议；最后在统一认识的基础上，对所探讨的问题逐一地做好记录，形成“图纸会审记录”，由建设单位正式行文，参加单位共同会签、盖章，作为设计文件并与技术文件一起用于指导施工的依据，以及建设单位与施工单位进行工程估算的依据。
3. 确认建设单位和施工单位的联络渠道。
4.物资设备准备
材料、构（配）件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。物资准备工作主要包括建筑材料的准备；构（配）件和制品的加工准备，建筑安装机具的准备和生产工艺设备的准备。
5．施工材料准备
主要是根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总，编制出材料物资需要计划，为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据，必要时搭建临时仓库。
6．构（配）件、制品的加工准备
根据工程预算提供的构（配）件、制品的名称、规格、质量和消耗量，确定加工方案和供应渠道以及进场后的储存地点和方式，编制出其需要量计划，为组织运输、确定堆场面积等提供依据 。
7．施工机具的准备
根据各子系统的技术方案和合同进度要求，安排施工进度，确定施工机械的类型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编制建筑安装机具的需要量计划，为组织运输，确定堆场面积等提供依据；
8．生产工艺设备的准备
按照拟建工程生产工艺流程及工艺设备的布置图，提出工艺设备的名称、型号、生产能力和需要量，确定分期分批进场时间和保管方式，编制工艺设备需要量计划，为组织运输，确定堆场面积提供依据。
9．与总包方协调
签定相关协议书，确认工地临时设施、工地垃圾清运、垂直运输、成品保护、设备存储、加工场地等事宜和配合关系。建立工地办公室，建立工程文档管理，建立信息化系统工程安全质量规章
10．技术交底
由项目经理亲自主持编写施工手册。设计人员与现场施工人员进行技术交底，由设计人员向施工人员阐明要点、难点、各系统工程的注意事项，组织施工人员学习设计方案并熟识施工图，所有参与人员签名记录备案。
11．安装、调试施工机具
按照施工机具需要量计划，组织施工机具进场，根据施工总平面图将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、接电源、保养、调试和安全检查等工作。对所有施工机具都必须在开工之前进行检查和试运转。
12做好工程构（配）件、制品和材料的储存的堆放
按照施工材料、构（配）件和制品的需要量计划组织进场，根据施工总平面图规定的地点和指定的方式进行储存和堆放。
13．及时提供系统器材的软、硬件试验申请计划
按照施工材料、设备的需要量计划，及时提供材料的试验申请计划（如：系统的机械性能和电器性能等理化试验及老化试验、软件模拟试验等）。
14．做好冬季、雨季施工安排
按照施工进度的月份预测及设备的电器性能要求，落实冬季、雨季施工的临时设施和技术措施。
15．进行新技术项目的试制和试验
按照设计方案、设计图纸和施工技术要求，认真进行新技术项目的试制和试验。
16．设置消防、保安设施
按照施工工地的实际上情况，根据施工总平面图的布置，建立消防、保安等组织机构和有关的规章制度，布置安排好消防器具、保安等措施。
17．提交开工报告
按照建设单位的现场要求，提交各种文档资料，由建设单位签发开工指令。
二、工程材料、设备的运输
弱电工程材料设备不多，技术含量高，安装、调试要求严格。运输不当容易造成设备表面刮花，严重的损毁。在本施工过程中我们分为远程运送和现场运输两部分进行管理。
1.材料、机具远程运送：
材料（管、槽、线）将根据本工程的进度，工程需求量及工地仓库面积的大小，采用一次性、分批由厂家或供应商点对点地在工地仓库交货。尽量避免多重周转引起的破损、划花、错漏和运输成本的增加。
生产工具和生产设备由供应部统一集中、清点，工程部逐一检查型号和核对数量打包装车送货。
2.系统设备和机柜的远程运送：
大件设备如：机柜、设备模块箱等，凡涉及美观和有特别安装要求的、特殊用途的、专业性强的，由厂家或供应商点对点送货。在生产现场（即建设单位使用现场）待条件成熟时，由专业人员就位安装。最大限度地保证设备的完整性、资料设备附件的齐整、外型美观、开箱报验等工程手续的齐备，以一时的疏忽大意得到最快的纠正和补救。
3.材料、设备的现场运输：
在土建未退场时货物尽量走垂直货梯。当工程进入二次装修没有笼梯时，则走楼梯。如甲方允许使用货梯时，先用5公分厚夹板敷贴牢固保护好内装饰面后方进行使用。对长度超过三米以上或宽度大于楼梯四分三以上的物体，宜用两人抬杠运输。当运输过程有可能令墙体和材料、设备表面花损的还需用毛毯包裹后方可进行。
三 施工现场临时设施
施工现场的平面规划是施工过程中实施有效综合管理的重要依据，是建设单位在有限的施工场地上全面协调、组织控制各个施工单位进行总体基础准备工作之一。根据我方多年的工程经验，现将所需要的施工现场平面临时设施的规划面积总结如下：
场地：办公室一间：XX平方米；材料库房一间：XX平方米；
共计：XX平方米
可根据现场实际情况与各方协商确定位置。
临时设施布置表见附表
四 临时用电
根据现场同时使用的用电设备总功率，现场施工用电高峰时总容量为20KW，其中包括工地照明及生活用电，余量按施工用电的10%计算，因此，预估临时用电电量为22KW，可以满足本项目施工时对电能的需求。具体用电线路及负荷设计，将在施工现场具体规划，于施工前，建设单位批准后布置实施。
五 临时用水
临时用水包括施工用水和生活用水。本项目为弱电工程，用水量很小，工地现有用水满足生活用水即可。生活用水按施工高峰期50人计算，，最高日供水8立方，供水干管管径为20MM即可。
3.2安装阶段
3.2.1安装阶段主要任务
1.项目部应在土建、装饰、设备安装总体进度计划指导下，编制月、旬施工作业计划，由各专业工长向施工班组作好月、旬计划交接，使班组人员明确工作目标，做到日进度保旬进度，旬进度保月进度，月进度保总工期。
2.项目经理应按时参加石家庄市桥东区检察院组织的会议，做好工程总体安排与弱电智能化工程施工的衔接工作。正常安装期间项目部每周召开有项目工程师、各施工组长参加的安装进度协调会，及时检查平衡各系统工程进度及工序搭接有关问题，做到信息化工程施工有序、协调进行。
3.按建设单位和土建单位、装饰单位等的规定参加有关协调会，及时作好施工配合有关事宜，装修吊顶期间，组织力量抢工，搞好弱电智能化安装与装修的配合施工。
4.信息化系统安装，要紧密配合土建及装修工程，根据不同阶段劳动力需求，投入不同数量的工程人员，满足施工进度需求。
3.2.2安装阶段目标
1.工程开工10日内前配合土建敷设智能化系统管路，并将已敷设的电气管路进行清扫、疏通。
2.根据工程进度要求，开工30日内视土建提供作业情况完成穿线、校线工作。
3.开工45日内积极创造条件，配合装修，进行各子系统设备的安装工作以及接线工作。
3.3调试阶段
3.3.1调试阶段主要任务
1.及时向业主和公司汇报调试进度计划，以求得相关的人力支持和调试条件
2.分阶段完成各子系统调试
3.进行各系统集成的联合调试
3.3.2调试阶段目标
分系统尽快展开调试，准备完整的阶段调试资料，记录报告，为系统验收做准备
3.4交验阶段
3.4.1交验阶段主要任务
1.系统竣工文档、图纸、资料准备
2.培训业主方的工程使用操作和维护人员
3.系统进行试运行，申请验收
4.对需整改的项目进行调整，直到达到验收合格
3.4.2交验阶段目标
保证在合同工期内完成工程的整体交验
3.5供货阶段主要任务
1.鉴于智能化系统大多为高科技产品，考虑交货周期的问题，尽早确定订货清单
2.业主应对智能化系统承包商提交的产品清单在三天内给予书面的意见
3.对于批准的设备及物料进场，业主及土建总包方应按计划给予检验
4.允许分批到货，分批检验，分批付款
5.设备交货主要受制于进货周期和检验时间
3.7供货阶段目标
根据合同清单和现场变更需求，双方尽早确认设备清单，对于进口产品和供货周期长的设备提前订货，落实到货计划，以保证设备材料按计划到场。
第四章 分部分项工程施工方案
4.1 综合布线系统施工方案
4.1.1施工顺序
图纸会审、技术交底－－准备进场－－配管、线槽安装－－竖井内大对数电缆光缆敷设、配线架安装－－穿线到位－－配线架配线安装——双孔信息插座安装接线、校线－－测试－－资料准备－－竣工验收。
4.1.2线槽敷设及支架安装
一、线槽敷设
A、 强、弱电线槽分槽敷设，如需要敷设在同一线槽内，用金属板隔开。
B、 弱电系统中不同信号、不同电压等级的电缆分槽敷设。
广播、电话等电压等级较高的线用金属隔板与无屏蔽的信号线路隔开敷设或以单独的线槽、管敷，200V交流电源线路和连锁线路不与弱电的信号电缆(电线)同槽、同管敷设。
C、 火灾报警系统的线路按设计的要求单独使用专用线槽，其线槽的要求满足设计的规定。
D、 线槽安装位置符合施工图规定，左右偏差不超过50mm，水平偏差不超过2mm，垂直偏差不超过3mm。
E、 线槽直角时，其最小弯曲半径不小于槽内最粗电缆外径10倍。
F、 电缆或电线的总截面(包括外护层)不超过线槽截面积的40%，载流导线不超过30根。控制、信号或非载流导体的电缆或电线的总截面积不超过线槽截面的60%。
G、 线槽的直线长度超过50m时，采用热膨胀补偿措施。
H、 线槽接地，接缝处有连接线或跨接线。
I、 地面暗敷线槽制造长度一般为3m，超过6m加装分线盒。线槽出线口和分线盒必须与地面平齐。

二、支架的安装
A、支架安装应根据建筑结构不同形式选用不同支架型式及固定方式，对于钢结构的建筑其支架安装按支架安装节点样图进行安装。
B、支架不安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置；也不安装在具有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道以及能移动的构筑物上。
C、 电缆支架间距离宜为：当电缆水平敷设时为0.8－1.5m，垂直敷设时为1.0m。
D、 水平安装的线槽及保护管用的金属支架间距应满足设计图纸要求，如无明确规定，支架间距宜为1.5－2m；并在距下列部位0.2m处也应设置支架：拐弯处、终端处、接线盒，垂直安装时可适当增大间距。

4.1.3双绞线布放
一、基本要求
超五类双绞线的安装，应该注意：
1.不要在安装前先把线从线轴上放下来。
2.线缆应该从线轴上拉出直接放到线槽中。
3.在施工中，线缆端点应该封上。
4.不能在线缆上施以足以使线缆表面或和导线上留下永久痕迹的力量。
5.在施工过程中不能对线缆使用热吹风机或气焊枪等加热方法。
6.线槽拐弯时应该保证足够大的转弯半径。
二、开放式环境要求
如果线缆布线在开放环境中，应该保证它们不被破坏，传输质量也不受损害。应用线捆或U型片固定，但固定时不要过紧，以避免线缆受损。
三、穿墙要求
在穿墙时，在墙面开孔处，应该消除墙面上的棱角，以免损伤线缆外皮，同时，在施工中，尽可能保持足够的弯曲半径。
四、施工参数
1) 最小弯曲半径8~10x线缆半径
2) 最大暴露双绞长度4~5cm
3) 最大分绞长度13mm
4) 最大线间距4cm
5) 线上不得负载重物
6) 如果线缆必须穿越电源线，应该垂直穿越
7) 最大拉力
1×4Pair 100N(10kg)
2×4Pair 150N
3×4Pair 200N
N×4Pair N×50+100N
最大拉力不超过400N（不管多少对线）。
4.1.4与干扰源的距离
布线系统所安装的线缆应该与其它电器的电源分开，分开的距离根据下表确定。电源线上电压不超过480V时，参数如下表：
电缆 <2KVA 2-5KVA >5KVA
电源线或一般电器设备 127mm 305mm 610mm
线缆和电源线在接地的各自的线槽中 38mm 76mm 152mm
另外应注意：
⑴ 在荧光灯、氩灯或交感性设备旁边的线缆，应该距离这些设备至少127mm。
⑵由于空间狭窄，不能满足上表所列的要求，则必须满足以下条件
A. 电源线与线缆之间的距离 放在一起的长度
25mm 5m
直接接触 <25mm 150mm
50mm 9mm
地毯下， 130mm <15m
地毯下， 460mm >15m
B. 如果有多根线缆与电源线缆的距离不能满足上述表格的参数，应该要求在整个线路中，不要让同一根线缆离电源线最近。
⑶ 配电箱与布线系统配电箱距离至少1m。
⑷ 为了消除电磁场干扰，线缆与周围电磁场发射源的距离应该大于1m。
A. 无线电发射设备（如天线、传输线、发射机）
B. 其它工业设备，如电磁感应炉、交频电弧焊机、绝缘检测仪。
4.1.5线缆布放
1.在放线时如果线缆要越过弯曲，要求满足弯曲半径的要求（双绞线弯曲半径8-10倍线缆半径，光纤为20-30倍线缆半径）。
2.在布放垂直线缆时，尽量由上部楼层向下部楼层铺放，把线轴放在上端。
3.在线槽中的线缆应该固定在线槽上，在垂直线槽中，要求每610mm有一个线捆把线缆固定在线槽上。
4.1.6配线箱安装
采用标准机柜 ，RJ45配线架、SRV配线架和光纤端接箱，都安装在机柜中，机柜大小，应根据布线系统的需要配置，亦应考虑网络设备的大小，为它们留出足够的安装空间。
一、配线箱的接地
屏蔽型布线系统中，配线箱的接地是必须的，接地方式遵照综合布线系统接地设计。
二、箱内配线
在配线箱中，所有端接在各种端接模块上的线缆应该有一定的余量，以保证将来在安装和维护时，端接模块可以从配线箱前方抽出。安装在配线箱中的配线架应安装托线架。
4.1.7 光缆布放
光缆是通过玻璃而不是通过铜来传播信号的。由于光缆的缆芯是玻璃的，与铜缆相比是易碎的，因此在敷设光缆时有许多特殊要求，安装人员要特别小心谨慎。
1) 弯曲光缆时不能超过最小的弯曲半径。
2) 敷设光缆的牵引力不要超过最大的敷设张力。涂有塑料涂覆层的光纤，细如毛发，而且，光纤表面的微小伤痕，将使耐张力显著地恶化。另外，当光纤受到不均匀侧面压力时，光纤损耗将明显增大，因此，敷设时应控制光缆的敷设张力，避免使光纤受到过度的外力（弯曲、侧压、牵拉、冲击等），这是提高工程质量所必须注意的两个问题。
两种缆的连接方式不同，铜线连接比较容易，这种连接是电接触式的；光纤连接就比较困难，它不仅要求接触，而且还必须使两个接触端完全地对准，否则将会产生较大的损耗。因此，必须由专门人员接续光纤以使光纤损耗为最小。
一、注意事项
1.由于光缆传输系统存在伤害眼睛的潜在危险性，所以不要断开光缆、或断头拼接和凝视光缆终端连接器；
2.未受过严格培训的人员不能去操作已安装好的光缆传输系统。
3.遇到问题及时向管理人员报告，由管理人员安排经过严格培训的安装人员和维修人员去修理或替换光缆。
4.由于光缆端头是尖的，容易划破皮肤和衣服，当保护套从光纤上拆掉后更容易发生。由于光纤的直径很小，当光纤切开保护层和收拾节碎的短节光纤时要特别小心。
二、布放程序
1.若欲利用管道来敷设光缆，要专门为光缆留一条管道。
2.如果光缆必须与铜缆走一条管道，那么要在较大的管道中为光缆安装一个内管来敷设光缆，以便将光缆与铜缆分开。
3.不管是在光缆管道中单独敷设光缆或将光缆与其他缆敷设在一条管道中，在敷设光缆时必须保证最小弯曲半径和最大张强的规定。
4.在管道内人工牵引光缆的步骤：
l 检查整个管道中是否通畅无阻。
l 检查整个管道中是否已有拉光缆用的绳子。
l 如果管道的进口或出口处的边沿不平滑，则需加套筒以保护外套。
l 通过光缆中的Kevlar纱线直接与牵引光缆的细线相联接。
三、光纤头的制作
专用工具:光纤熔接机
方法及顺序:
光缆的准备
用模板上规定的长度对需要安装插头的光纤作标记
准备好剥线器并用剥线器将光纤的外衣剥掉
将准备好的光纤存放在”保持块”上
在缓冲层的光纤上安装SC或ST连接器插头
熔接光纤
将熔接好的光纤安装在光纤配线架上并做好标识
用专用测试工具测整条光纤连通情况
4.1.8完工测试
一、标准：
1.双绞线连接：根据北美标准ANSI/TIA/EIA 568B标准（六类标准）之要求制定
2.光纤连接：根据北美标准ANSI/TIA/EIA 568B标准（六类标准）之要求制定
二、测试项目及参数：
1.双绞线连接
a. 接线正、误测试：所有双绞线连接必须进行测试
b. 接线连通测试：所有双绞线连接必须进行测试
c. 接线基本参数测试：所有双绞线连接必须进行测试
l 测试项目及参数
测试项目 参数
Length
长度 <90m
Attenuation
插入损耗 <23.2dB
d. 根据北美最新标准认定测试：随机抽样10%双绞线连接进行测试
l 测试项目及参数
测试项目 参数
Characteristic impedance 阻抗100 +/- 15 ohm
Propagation delay 传导延时<1.0 us
DC resistance 直流电阻<40 ohm
Near-end crosstalk loss 近端串扰>24dB
Return loss 回返损耗>10dB
2.光纤连接
a. 测试波长：1300nm或850nm。
b. 大楼主干子系统光纤连接：
信号衰减<3.5dB(500m,波长1300nm)
信号衰减<2.2dB(500m,波长1300nm)
超五类测试的规范除了满足TSB-67所列出的需求外，还增加了下列的参数：
• 1 to 250 MHz 的性能
• 最差线对NEXT损耗（新限制）
• 综合NEXT损耗
• 回程损耗
• 最差线对ELFEXT
• 综合ELFEXT
• 传输延迟，延迟偏差
4.2视频监控系统
一、施工顺序
图纸会审、技术交底－－准备进场－－管路疏通－－穿线、校线装饰面层完成摄像机、云台校验－－摄像机等安装－－主机安装－－单回路调试－－系统联调－－资料准备－－竣工验收。
二、线缆敷设
鉴于系统线路要求抗干扰性能力较高，电源线与信号线必须分开敷设。根据图纸上各段线路的长度选配电缆，尽量避免电缆接续；必要时采取焊 接方式或专用接插件。对于强电磁干扰的，应采用金属线槽或镀锌管加以保护；否则，可用PVC管作保护管。
三、控制台屏安装
控制室内控制台安装应平稳，各设备安装应牢固、端正，各固定螺钉、垫片、弹簧、垫圈应按要求紧牢，不应遗漏。控制台或机架内接插架和设备接角可靠，安装牢固，无扭曲脱落现象。敷设的电缆应留好余量，并做好永久性标记。
四、监视器的安装
监视器安装应牢固、稳定。散热、通风良好，安装位置应避免屏幕受外来光直射。当不可避免时，可采取遮光措施。监视器各调节按钮应在暴露便于操作的位置，并加盖保护。
五、摄像机的安装
在摄像机安装前，应通电检测摄像机及对镜头进行粗调，在摄像机处于正常工作状态后方可进行安装。安装时应注意远离大功率电源和工作频率在视频范围以内的高频设备，以避免干扰。检查云台水平、垂直转动角度，检查防护罩的紧固及雨刷动作，检查云台、支架安装尺寸。
摄像机、云台安装要牢靠、稳定，在搬动、架设摄像机的过程中不得打开镜头盖。电源、视频线，控制线均应固定且留有余量，以不影响摄像机转动为宜；在初步安装后通电调试，检查摄像机各项功能，观察监视区域的图像质量，符合要求后再进行最后固定。
六、系统接地
（一）接地系统安装
利用大楼内联合接地,接地电阻不大于1欧姆.
1．弱电系统的接地除了特殊要求外，一般采用共同接地体的接地方式，其接地体以采用接地体为主，即利用基础钢筋、承台钢筋相连接作为自然接地体，框架柱钢筋与基础台钢筋焊接作引下线，再将楼板梁内钢筋与柱盘焊接，形成了具有极小电阻、极小引下阻抗、主体的和平面的等电位自然防雷网络框架。
2．智能建筑的接地要求
智能建筑的接地要求有防雷接地，工作接地、保护接地、屏蔽与防静电接地。
3．智能建筑的接地系统
智能建筑的接地系统通常采用TN—S系统。
4．智能建筑弱电接地系统应在弱电竖井内设有单独接地干线PE2，将每层弱电设备的保护接地和工作接地线与该接地系统相连。
5.应避免弱电系统的接地干线与强电的接地干线、中性线N接地混接，更不允许将TN—S系统中将N线与PE线接在一起再连接到接地极，即将N线、PE线、SE线混接，这不仅使接在N线上的弱电设备受到三相不平衡电流引起的电击或火灾，而且将会受到干扰而使弱电设备无法工作。
（二） 接地系统的测试
在接地装置安装完毕后，应测定接电阻的数值，以确定是否满足设计或有关规程的要求。接地电阻的测量主要是流散电阻(也称冲击接地电阻)测量。冲击接地电阻总是小于工频接地电阻。
测量接地电阻的方法有电流表—电压表法、电桥法、接地电阻测量仪等，目前都采用接地电阻测量仪，操作简单又方便。
使用接地电阻测量仪时，要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓。测量时首先将两根探针分别插入地中。使两接地极的距离为46m；然后用专用导线分别接至仪表相应的端钮上。
将仪表水平放置，查检检流计的指针是否指于中心线上，否则可用零位调整器将其调到指针指于中心线。
将“倍率标度”置于最大倍数，慢慢在转动发动机的摇把，同时旋动“测量标度盘”使检流计指针指于中心线。当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到120r/min以上，调整“测量标度盘”，使指针指于中心线上。
若“测量标度盘”的读数小于1时，应将倍率标度置于较小的倍数，再重新调整“测量标度盘”，以得到正确读数。用“测量标度盘”的读数乘以倍率标度的倍数，即为所测的接地电阻值。
防雷装置的接地电阻应考虑在雷雨季中的土壤干燥状态的影响，各地都规定有不同的季节系数。用所测的接地电阻乘以倍率标度的倍数，所得结果即为实测接地电阻值。
七、系统调试
系统安装完毕后，先进行单体调试，若各单体设备经过单体调试、调试正常后，再进行系统调试。按照施工图对每台摄像机、电动云台编号，开通电源，在监控室和监控现场通过对讲机联系逐一对摄像回路进行各种功能的调试。排除故障使系统正常工作。调试时应做好每一次调试记录及时处理好系统中出现的问题并记录。在系统各项指标达到要求后，进行24小时连续运行，无异常则编写调试报告。做好竣工资料，办理交付使用手续。
4.3门禁系统

4.4消防报警系统
第五章施工计划
5.1劳动力计划表
主要工程劳动力需要计划是根据计划工期的要求并考虑到提高劳动效率和连续突击施工的因素，不包括各种辅助用工及服务人员、管理人员的人数，施工开始后，可按各分期需要人数组织劳动力进场。
班组名称
工种
任务内容
人数
进场时间

5.1.1 不同施工时期人员的配备
施工力量布置详见劳动力计划表。河北百富勤拥有一支知识面广、层次高、业务精、责任心强、勇于开拓进取的专业技术队伍并培养出一支相对稳定经验丰富，各类工种齐备多专业的工程队伍，具有较强人才优势。
在工程前中期，根据该施工段的特点，施工现场布置较多的安装施工员、电焊工、电工等工种并辅以必要的现象技术人员，在工程调试验交阶段，项目部将减少普通施工员，重点安排经验丰富的各系统技术人员、调试工程师进入施工现场，完成整个智能化系统工程后期的测试、调试、联调、培训、验交等技术工作。
5.1.2 节假日及农忙季节施工措施
针对该工程工期要求，项目部尽量少用甚至不用农民工，全力调集公司本部施工队伍，同时从计划和制度两方面来保证农忙时工程的正常施工进度，同时，公司本部还储备了一批在智能化系统工程方面有丰富经验的技术人员、施工人员以应付不同工程的突击，并有一支工程维护队伍可以在工程紧急时临时调编进入项目部以加强项目部的快速反应能力。

5.2施工机械设备
5.2.1施工机械进场计划
智能化系统工程技术含量高，安装、调试要求严格，但大型施工机械不多，根据以往工程经验及本工程工期较短的特点，本工程施工机械在施工准备工作结束、监理工程师签发《开工令》后采用一次进场的方式进场以满足不同施工阶段的持续施工。
5.2.2拟投入本工程的主要施工机械设备表
序号
机械或设备 名称
型号规格
数量
国别产地
制造年份
额定功率kw
生产能力
备注
1
电台钻
Z512
1
国产
2001
500
良好

2
冲击电钻
ZIJ10-20
3
日本
2002

良好

3
手枪式电钻
⊙13
3
日本
2002

良好

4
拉铆枪

1
德国
2001

良好

5
射钉枪

1
德国
2001

良好

6
电铬铁
45W
3
国产
2001

良好

7
电铬铁
75W
3
国产
2001

良好

8
电锤
牧田、博世
3
国产
2001

良好

9
调试仪器

3
德国
2001

良好

10
万用表

4
法国
2001

良好

11
电动煨弯器
各种规格
1
国产
2001

良好

12
兆欧表
500V
2
国产
2001

良好

13
地阻表
L-9
1
国产
2001

良好

14
对讲机

2
美国
2001

良好

15
液压开孔器

2
国产
2001

良好

5.2.3工程检测设备
1.接线电阻测量仪。ZC-29，用于土壤电阻率、接地电阻测量；
2.万用表，有数字式、指针式多种型号，可测电阻、电压、电流。灵敏高，频率范围广，用于线路测量、系统调试；
3.摇表。额定电压500V，用来测量和检查线路设备或线路的绝缘电阻。
4.场强仪，用于测量电磁场强度。
5.数字毫伏表。用于测量从低频、高频小电压。
6.示波器。用于系统调试中测量信号快速变化的波形。
7.逻辑笔。用于系统调试中测量数字电路或系统中某点的逻辑状态。
8.数字式查线仪。DKX-24用于线路查线，查断线、查短路、查绝缘等；
9.Ⅲ级DSP4000电缆测试仪
5.3施工材料进场计划
A、根据工程合同、施工设计及工程现场的具体情况，项目经理安排相应人员编制设备、材料等各种物资需求计划交物资供应部，由物资供应部按照《采购及库存产品防护控制程序》办理。此项目工作应在合同生效后一周内完成。并要确保在施工前必需的设备、材料到达工地现场。
B、工程施工所需的各种施工设备和工具等，首先可在各施工工地调配使用；如需新添置，可填写《设备购置申请单》，按照《基础设施和工作环境控制程序》办理。并要确保在施工前到达工地现场。
C、工程施工所需的监视和测量装置，填写《监视和测量装置借用单》，报工程部按《监视和测量装置控制程序》办理。并要确保在施工前到达工地现场
D、智能化系统工程很多设备为进口设备，供货周期较长，为满足工程
