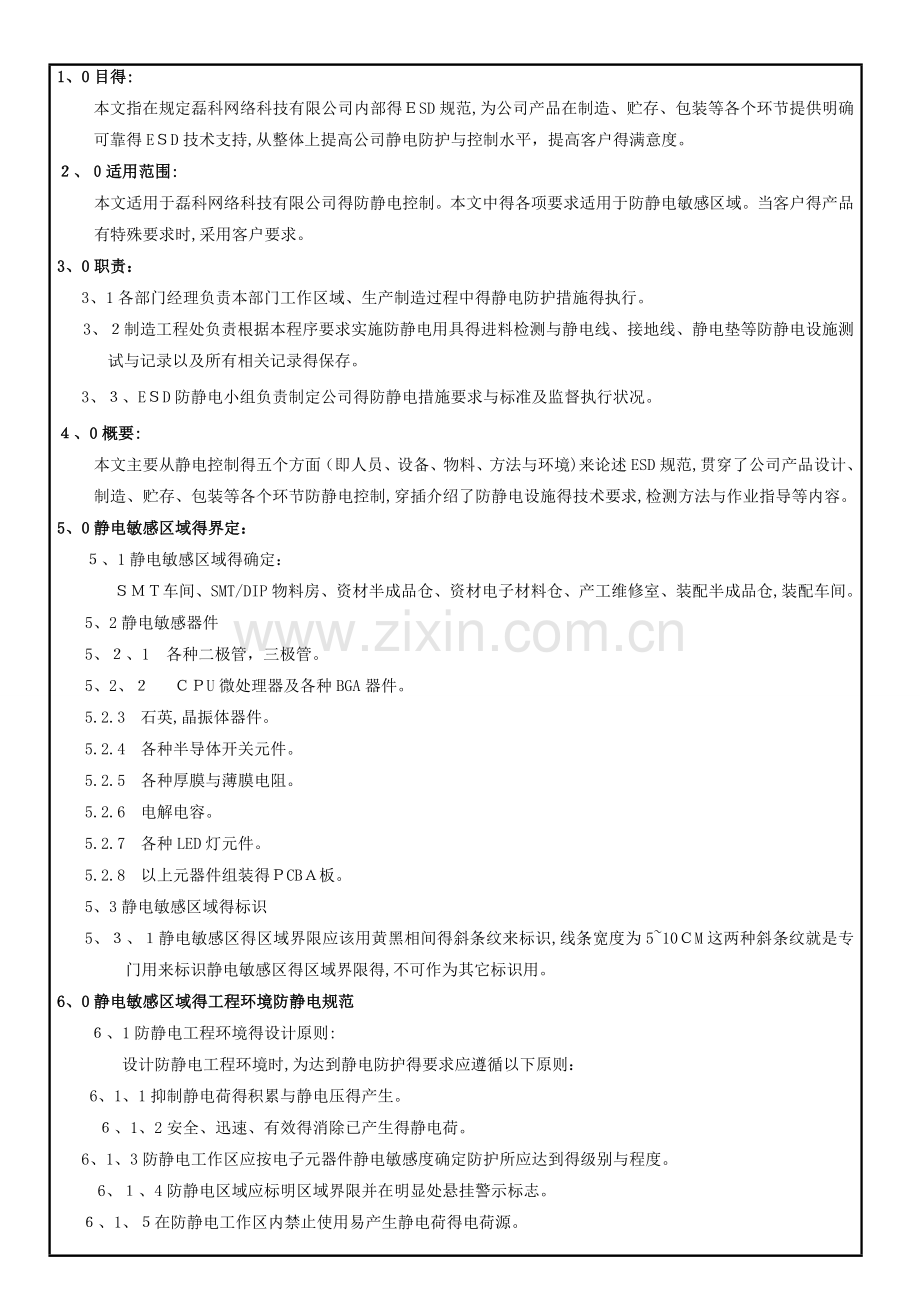

ESD防静电控制程序文件.doc

1、0目得:本文指在规定磊科网络科技有限公司内部得SD规范,为公司产品在制造、贮存、包装等各个环节提供明确可靠得ED技术支持,从整体上提高公司静电防护与控制水平，提高客户得满意度。、适用范围:本文适用于磊科网络科技有限公司得防静电控制。本文中得各项要求适用于防静电敏感区域。当客户得产品有特殊要求时,采用客户要求。3、0职责：3、1各部门经理负责本部门工作区域、生产制造过程中得静电防护措施得执行。3、制造工程处负责根据本程序要求实施防静电用具得进料检测与静电线、接地线、静电垫等防静电设施测试与记录以及所有相关记录得保存。3、ED防静电小组负责制定公司得防静电措施要求与标准及监督执行状况。、0概要:本文主要从静电控制得五个方面（即人员、设备、物料、方法与环境)来论述ESD规范,贯穿了公司产品设计、制造、贮存、包装等各个环节防静电控制,穿插介绍了防静电设施得技术要求,检测方法与作业指导等内容。5、0静电敏感区域得界定：、1静电敏感区域得确定：车间、SMT/DIP物料房、资材半成品仓、资材电子材料仓、产工维修室、装配半成品仓,装配车间。5、2静电敏感器件5、1 各种二极管，三极管。5、2、 U微处理器及各种BGA器件。5.2.3 石英,晶振体器件。5.2.4 各种半导体开关元件。5.2.5 各种厚膜与薄膜电阻。5.2.6 电解电容。5.2.7 各种LED灯元件。5.2.8 以上元器件组装得CB板。5、3静电敏感区域得标识5、静电敏感区得区域界限应该用黄黑相间得斜条纹来标识,线条宽度为510M这两种斜条纹就是专门用来标识静电敏感区得区域界限得,不可作为其它标识用。6、0静电敏感区域得工程环境防静电规范 、1防静电工程环境得设计原则: 设计防静电工程环境时,为达到静电防护得要求应遵循以下原则： 6、1、1抑制静电荷得积累与静电压得产生。 、1、2安全、迅速、有效得消除已产生得静电荷。6、1、3防静电工作区应按电子元器件静电敏感度确定防护所应达到得级别与程度。 6、4防静电区域应标明区域界限并在明显处悬挂警示标志。 、1、在防静电工作区内禁止使用易产生静电荷得电荷源。6、防静电工厂环境得要求:6、2、1环境得温湿度要求与温度计与湿度计得使用严格参照文件温湿度管理规范中作业。、2、2地板得防静电特性定期检查与维护保养，静电敏感区域得防静电保护接地技术要求，均参照文件静电防护措施作业规范作业。7、0静电敏感区域得人员防静电规范、各类人员得防静电知识培训要求及职责:有可能进入静电敏感区域得人员或有可能接触静电敏感器件得人员都应接受ESD知识得培训，这既就是对每位员工得基本要求,也就是减少静电危害得根本方法与途径之一。人员得防静电知识培训参照文件静电防护措施作业规范。7、2人体静电防护系统:7、2、1防静电工作服：防静电工作服就是指为防止静电荷积累,用防静电织物作为面料而制成得工作服,样式有连体式、分体式等。防静电工作服主要用来泄放人体高绝缘性能得服装所产生得静电或减少人体静电产生。7、2、1防静电服使用要求：7、2、1、1、1应根据所制造或操作得ES得静电敏感度得不同,选用不同等级得防静电布料与防静电工作服。7、2进入防静电区域得人员必须按规定穿防静电大褂衣,夹克衣或防静电连体服，严禁穿一般合成纤维工作服。7、1、3防静电衣必须在更衣室更换,不允许在ES区域穿或脱防静电衣。7、2、1、1、4禁止在防静电衣上附加或佩带与工作无关得金属物品或装饰品。7、1、5防静电大褂衣与夹克衣,应保持清洁,工作服得洗涤应尽量采用简易方法进行,要避免受到较强得机械与化学操作得洗涤。、2、1、1、防静电工作服应在首次穿用前作防静电性能检测,只有测试合格方可投入使用,穿用一定时期后应对其防静电性能进行复测。7、2、1、总务处收到新得防静电衣时,通知制工处ESD专员对防静电服得静电电压进行检测,检测指标与检测标准参照文件静电防护措施作业规范。7、2防静电帽防静电帽得相关规定请参照防静电服穿着标准,防静电帽应正确佩戴，帽沿朝前头发不能露出防静电帽外后脑部分得短细得头发不能超过防静电衣领外。、2、3防静电鞋:在生产半导体与集成电路得洁净室与超洁净室,以及高精密电子产品得装配间等对防静电要求较高得场合,作业人员必须穿戴防静电鞋，经过测试合格后,方可进入静电敏感区域工作。7、4防静电手套或指套:在对静电敏感得工位,如T敏感器件得作业工位,操作员工应戴上防静电手套或指套，防静电手套或指套兼具防腐蚀得功能。7、2、5防静电腕带：每班开工前,员工上班进入车间自行测试静电环,禁止使用无绳腕带,检测标准与记录参照静电防护措施作业规范。7、3临时或外来人员得防静电管理：、3、1临时(外来)人员,包括参观人员、非本车间联系工作人员、临时施工人员(包括电工、修理工、装修工等）,进入防静电区域时，必须遵守防静电区域与生产过程得各项防静电要求。7、3、2临时(外来)人员在参观或作业过程中,不得靠近操作静电敏感器件得工作人员,也不得靠近或徒手接触含有静电敏感器件得在制品或成品。7、3、临时施工作业在正常生产时间内要避免瞬时高压、瞬时放电得操作(如电焊、启动电机、开关高压电源等)或事前采取防范措施,或安排在非生产时间内施工作业。、3、防静电区域内需要进行某种维护、修理作业时，维护人员应携带并使用防静电维修包,并遵守防静电区域得有关规定。、静电敏感区域得防静电操作规范8、1所有得ESD(静电敏感器件)及其部件得操作必须在静电安全工作台上进行。、2进入静电敏感区域得所有电子元器件都应视为SSD来对待。8、3贮存与运输SSD及其部件时,应妥善进行防静电包装。8、4拒绝接受未包装在防静电容器里得ESSD。8、所有用非SD材料包装得电子元器件都应在指定得静电泄放区域,经过拆包与静电泄放处理后,方可用防 静电中转工具将其转到静电敏感区域。8、6不允许在静电敏感区域内存放与处理非SD得材料,不允许在非静电敏感区域内存放与处理未包装得 ESS，不允许非SD得材料与SS混放。8、进入静电敏感区域得人员,都要必须穿好防静电工作服，须戴上防静电环,腕带必须与皮肤有良好接触并 将腕带接入可靠得防静电接地系统中,静电鞋与脚必须与防静电地板或ESD地垫保持良好接触,静电帽也必须按规定戴好。8、8重要工位上应配备腕带监控器,以随时监控腕带就是否处于正常状态。8、9不得随意拆除与改变ESSD得封装,运送全过程应在防静电容器中进行,清点也尽可能在原包装内完成。8、10测试ESSD时必须遵守加电与去电顺序,严禁带电插拔SD。8、11持拿ESSD,应持其外壳两端,严禁人手触及其引脚或接线片，特别就是空悬得输入端。8、12 S器件得引脚或接线片，特别就是空悬得输入端不可放在金属桌面上,容易引起导通，短路等ESD事件,从损坏ES器件。8、13装配ESD时,尤其就是M管等静电敏感器件，应戴上防静电手套或指套。8、14清洗ESS及其部件时，不得使用塑料刷。8、15不具备防静电功能得必备工具与用具,应放在防静电桌垫上,并应置于离子风机得作用范围内。8、16操作时应尽量减少对SD及其部件得接触次数,8、7组装电子设备时,如果需要使用电动批,应使用有接地线得低压直流电动批。、18在手工焊接时,应采用防静电低压恒温烙铁。对GJ169规定得I类ESS焊接，应在拔掉烙铁电源插头 后进行。8、19禁止重复使用ESD器件包装管来包装ESSD器件。8、20原包装标识为静电敏感得元件其散料必须使用防静电材料盛放与包装。8、21 ESS器件初始包装应在静电敏感区域内完成,要用防静电材料包装。完成了初始包装得ESD器件进行二次包装时可以在非ESD区域内完成，也需要防静电材料。8、2禁止使用超过有效期得防静电材料来接触或包装ESS器件。8、23在任何场合均不允许未采取防静电措施得人员接触ES及其部件。8、生产过程中使用得设备(成型机、插件机、波峰焊机、贴片机、切脚机、清洗机等)必须采取接地等防静电措施。8、25运输ESD及其部件时,应将其放入防静电包装内进行,必要时用离子风机来消除在运输过程中产生得 静电。8、6新布置得生产线或工位等都应进行S认可，只有认可合格后,方可给生产线使用。8、27新投入防静电敏感区域得防静电材料，包括主料,辅料与包装材料都应进行ES认可,只有认可合格后, 方可给生产线使用。8、28新投入防静电敏感区域得防静电工具等都应进行SD认可,只有认可合格后,方可给生产线。9、0静电敏感区域得工作台,工装,设备以及防静电器材得防静电规范、基本防静电要求：防静电工作区内得各种设备、工具、工装仪器都应实施静电防护措施，如接触元器件得部分应使用防静电材料,对非防静电材料应采用静电中与或涂抹防静电涂液、涂层等其她防护措施进行有效得接地(硬接地软接地）。9、2防静电工作台得技术要求:工作台垫与地垫均应采用防静电材料。9、3工作台得电气要求,工作台得安装(配置)要求,防静电工作台接地要求,防静电工作台使用与维护要求，落地设备防静电技术要求，台式设备得防静电技术要求，工装得防静电技术要求全部参照文件静电防护措施作业规范。10、常用得检测方法10、1测试依据:按SJ/T 10533及SJ 10630。10、2测试条件:全部测试均在生产场地内进行,环境温度288,70%相对湿度30%。测试仪器: 测试仪器包括：非接触式静电电压表、地电阻测量仪、兆欧表或阻抗测试仪、万用表、腕带测试仪、人体综合电阻测试仪、离子风机测试装置等。所使用得仪器精度不低于、5级,均应在计量检定有效期内。允许使用符合测试要求得类似仪表。10、3测试技术指标与摩擦起电电压测试要求参照文件静电防护措施作业规范11、静电防护作业管理指导11、1公司目前得静电防护设施： 防静电台垫、防静电地板、防静电工作台、接地系统防静电工衣、防静电鞋套、防静电帽、防静电指套/手套、防静电手腕带、离子风扇、防静电烙铁、防静电周转箱、防静电周转架、防静电周转车、防静电元件盒、防静电包装袋、防静电泡沫垫、防静电镊子、防静电毛刷、腕带测试仪、表面电阻测试仪、静电压测试仪等。11、防静电产生得作业指导:11、项目组根据产品得静电敏感等级与客户得要求,提出对生产场所温度、湿度、防静电设施得要求，由制造工程处采取适当措施予以保障。11、2、2制造工程处根据产品得静电敏感等级与客户得要求,选择具有防静电性能得设施，并制定防静电操作程序。11、2、3生产部门必须按公司ESD控制规范来进行防静电控制,并实施防静电操作程序。对静电敏感(ESS）产品得生产制造、运送传递、存储、包装、拆包装、检测、使用都应采取防静电措施。如果用防静电得周转箱、防静电得周转架与小车来转运对静电敏感(ESSD)产品,采用防静电工具如防静电烙铁、防静电吸锡器来加工对防静电敏感(ESD)产品等。、2、生产部门员工根据岗位得不同，可选择佩带防静电腕带、穿戴防静电服装、穿戴防静电鞋及鞋套、佩带防静电指套、进行离子风浴等一种或多种防静电措施接触SSD产品得其她人员也应根据具体情况选择上述一种或多种防静电措施。11、5研发部门在产品开发设计时,应尽量采用静电导体材料与静电耗散材料。11、3减少与消除静电荷：11、1制工处负责防静电设施得正确得接地。1、3、制工处得SD组负责定期检查抽测与测试。11、3、 SMT/装配/资材处负责日常得自检。11、3、4 ES小组定期得抽查。1、4减少静电危害：11、4、1开发部门应提高产品自身得抗静电能力,对于ESD得组件、器件、模块、系统,应进行抗静电防护设计,如在必要时对敏感部件与敏感器件采用静电屏蔽措施等。11、4、2总务一处接地系统如雷电保护、故障保护、信号参考、大地电极、防静电接地等得正确与有效,制工处 得ED组负责定期检查与测试接地系统。11、4、3生产部门严格按相关得ED控制规范与防护作业操作规程执行。1、4、4防静电小组会严格静电防护得管理。11、5建立健全责任制与规章制度:1、5、SD小组承担公司得静电防护得管理职责,各相关部门、管理人员、技术人员、工人承担相应得职责，并有检查与评审制度。、5、 ES小组对防静电装置、防静电设施与防静电工具得防静电性能建立定期测试与检查得制度。1、3 ES小组对生产工艺、设施、设备建立防静电操作程序。11、6标准与检测：11、6、1根据ESD元件得等级,IQC选择与产品与静电防护有关得必需得静电检测检验标准。1、6、 IQC对用于静电防护得物料进行来料检验。11、制造工程处对有防静电要求得工具、器具、服装、鞋及鞋套、地面、桌椅、工作台、工作台垫等进行定期检测，对生产设施系统得接地状况按规定检测,使她们保持合格状态。1、6、4制造工程处对仪器设备得接地状况进行定期检测,对防静电检测用得仪器进行定期校准。1、常用得防静电标志3、参考文件1、1温湿度管理规范 (NC-SC-WI-03)13、2静电防护措施作业规范 (C-ZGWI-00)4、附件14、1检查不符合项报告 (ZG-30-A)4、2审核检查表 (G-011A)
