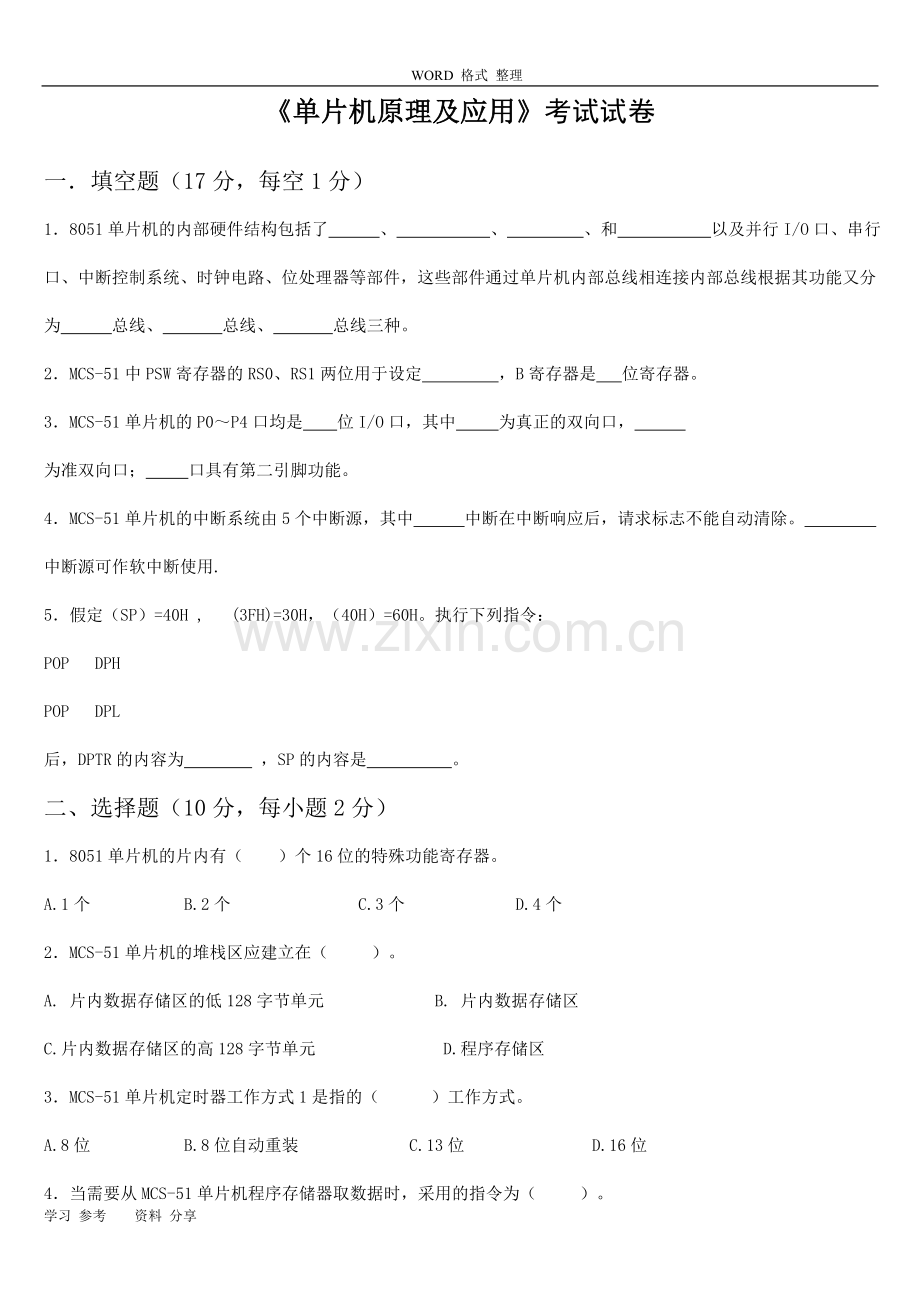

《单片机原理及应用》考试试卷
一．填空题（17分，每空1分）
1．8051单片机的内部硬件结构包括了 、 、 、和 以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过单片机内部总线相连接内部总线根据其功能又分为 总线、 总线、 总线三种。
2．MCS-51中PSW寄存器的RS0、RS1两位用于设定 ，B寄存器是 位寄存器。
3．MCS-51单片机的P0～P4口均是 位I/O口，其中 为真正的双向口，
为准双向口； 口具有第二引脚功能。
4．MCS-51单片机的中断系统由5个中断源，其中 中断在中断响应后，请求标志不能自动清除。 中断源可作软中断使用.
5．假定（SP）=40H ,  (3FH)=30H，（40H）=60H。执行下列指令：
POP  DPH
POP  DPL
后，DPTR的内容为 ，SP的内容是  。
二、选择题（10分，每小题2分）
1．8051单片机的片内有（ ）个16位的特殊功能寄存器。
A.1个      B.2个        C.3个       D.4个
2．MCS-51单片机的堆栈区应建立在（ ）。
A. 片内数据存储区的低128字节单元       B. 片内数据存储区
C.片内数据存储区的高128字节单元        D.程序存储区
3．MCS-51单片机定时器工作方式1是指的（ ）工作方式。
A.8位      B.8位自动重装       C.13位        D.16位
4．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（ ）。
A.MOV  A, @R1          B.MOVC  A,  @A + DPTR
C.MOVX  A, @ R0        D.MOVX  A,  @ DPTR
5．8751单片机程序存储器的容量最大可扩展为（ ）。
A.60K                    B.64K
C.64+4K                  D.4K
三、  简答题（8分，每小题4分）
1． 想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置？请举例加以说明。

2．51系列单片机的定时计数器T0、T1正在计数或定时，CPU能不能作其他事情？说明理由。

四、  参数计算（8分，第一小题6分，第二小题2分）
已知一MCS51单片机系统外接晶体振荡器频率为12MHZ，计算：（请给出计算过程）
1、单片机系统的振荡周期、状态周期、机器周期所对应的时间是多少？
 2、指令周期中的单字节双周期指令的执行时间是多少？

五、改错（16分，每小题2分）
请判断下列各条指令的书写格式是否有错，如有错说明原因：
1.MUL  R0R1
2.MOV  A,#200H
3.PUSH  R5
4.MOVX  A,30H
5.MOV  A,@R7
6.CLR  B
7.MOVC  @A+DPTR, A
8.LJMP  #1000H

六、使用简单指令序列完成以下操作（16分，每小题8分）
1.请将片外RAM1000H单元内容取反。

2.将单片机的外部中断0、定时器中断1打开，要求定时器1的中断优先级高于外部中断0，外部中断0采用边缘触发方式。请对中断系统初始化。

七、 编程题（25分，第一小题15分，第二小题10分）
1、有一个变量存放在片内RAM的20H单元，其取值范围是：00H-05H，要求编制一段程序，根据变量值得到变量的平方值，并将其存放在片内RAM的21H单元。

2、如图所示，要求按下S1~S4中的任意一个键，则对应的（S1－D3、S2－D4、 S3－D5、S4－D6）发光二极管亮，松开键对应的发光二极管灭。

《单片机原理及应用》考试试卷答案
一．    填空题（17分，每空1分）
1．8051单片机的内部硬件结构包括了 CPU 、数据存储器、 程序存储器、和
  定时计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过单片机内部总线相连接内部总线根据其功能又分为 数据 总线、地址 总线 控制 总线三种。
2．MCS-51中PSW寄存器的RS0、RS1两位用于设定当前工作寄存器组，B寄存器是8位寄存器。
3．MCS-51单片机的P0~P4口均是 8 位I/O口，其中 P0 为真正的双向口，P1P2P3
为准双向口；P3 口具有第二引脚功能。
4．MCS-51单片机的中断系统由5个中断源，其中串行口中断在中断响应后，请求标志不能自动清除。定时计数器中断源可作软中断使用.
5．假定（SP）=40H ,  (3FH)=30H，（40H）=60H。执行下列指令：
POP  DPH
POP  DPL
后，DPTR的内容为 6030H ，SP的内容是  3EH  。
二、选择题（10分，每小题2分）
1．8051单片机的片内有（B）个16位的特殊功能寄存器。
A.1个      B.2个        C.3个       D.4个
2．MCS-51单片机的堆栈区应建立在（A）。
A. 片内数据存储区的低128字节单元       B. 片内数据存储区
C.片内数据存储区的高128字节单元        D.程序存储区
3．MCS-51单片机定时器工作方式1是指的（D）工作方式。
A.8位      B.8位自动重装       C.13位        D.16位
4．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（B）。
A.MOV  A, @R1          B.MOVC  A,  @A + DPTR
C.MOVX  A, @ R0        D.MOVX  A,  @ DPTR
5．8751单片机程序存储器的容量最大可扩展为（B）。
A.60K                    B.64K
C.64+4K                  D.4K
三、  简答题（8分，每小题4分）
1．    想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置？请举例加以说明。
解答：可以在中断程序入口地址放一条长转移指令。如：
ORG   0003H
LJMP   INT_0
……
INT_0:  ……
2．51系列单片机的定时计数器T0、T1正在计数或定时，CPU能不能作其他事情？说明理由。
解答：能。单片机的计数定时器是一个可以独立于CPU的电路，它的启动或停止受CPU控制，但是在计数、定时过程中不需CPU干预。
四、  参数计算（8分，第一小题6分，第二小题2分）
已知一MCS51单片机系统外接晶体振荡器频率为12MHZ，计算：（请给出计算过程）
1、单片机系统的振荡周期、状态周期、机器周期所对应的时间是多少？
  解答：振荡周期＝1/12微妙   状态周期＝1/6微秒   机器周期＝1微秒
2、指令周期中的单字节双周期指令的执行时间是多少？解答：2微秒
五、改错（16分，每小题2分）
请判断下列各条指令的书写格式是否有错，如有错说明原因：
1.MUL  R0R1         解答：错 只能是MUL  AB
2.MOV  A,#200H      解答：错 A中只能存8位数
3.PUSH  R5           解答：错 PUSH后操作数必须是直接寻址
4.MOVX  A,30H       解答：错 片外RAM寻址必须间接寻址
5.MOV  A,@R7           解答：错 不能用R7作间址寄存器
6.CLR  B              解答：错 只有一条字节清零指令CLR  A
7.MOVC  @A+DPTR, A 解答：错 目标操作数不能变址寻址
8.LJMP  #1000H       解答：错 目标地址不要用＃号
六、使用简单指令序列完成以下操作（16分，每小题8分）
1.请将片外RAM1000H单元内容取反。
解答：  MOV      DPTR,# 1000H
MOV      A,@ DPTR
CPL      A
MOV      @ DPTR,A
2.将单片机的外部中断0、定时器中断1打开，要求定时器1的中断优先级高于外部中断0，外部中断0采用边缘触发方式。请对中断系统初始化。

解答：    MOV      IE,#10001001B
   SETB      IT0
   SETB      PT1
七、 编程题（25分，第一小题15分，第二小题10分）
1、有一个变量存放在片内RAM的20H单元，其取值范围是：00H-05H，要求编制一段程序，根据变量值得到变量的平方值，并将其存放在片内RAM的21H单元。
解答：       ORG     0000H
LJMP     START
ORG       0030H
       START:   MOV      DPTR,# TABLE
MOV      A,20H
MOVC    A,@DPTR+A
MOV      21H,A
SJMP     $
       TABLE:   DB 00H ,01H,04H,09H,10H,19H
END
2、如图所示，要求按下S1~S4中的任意一个键，则对应的（S1－D3、S2－D4、 S3－D5、S4－D6）发光二极管亮，松开键对应的发光二极管灭。

解答： ORG       0000H
LJMP     MAIN
ORG       0030H
MAIN:    MOV
P3,#0FFH
LOOP:    MOV      A,P3
MOV      P1,A
LJMP      LOOP
END
