提高电力系统暂态稳定性的措施.pptx

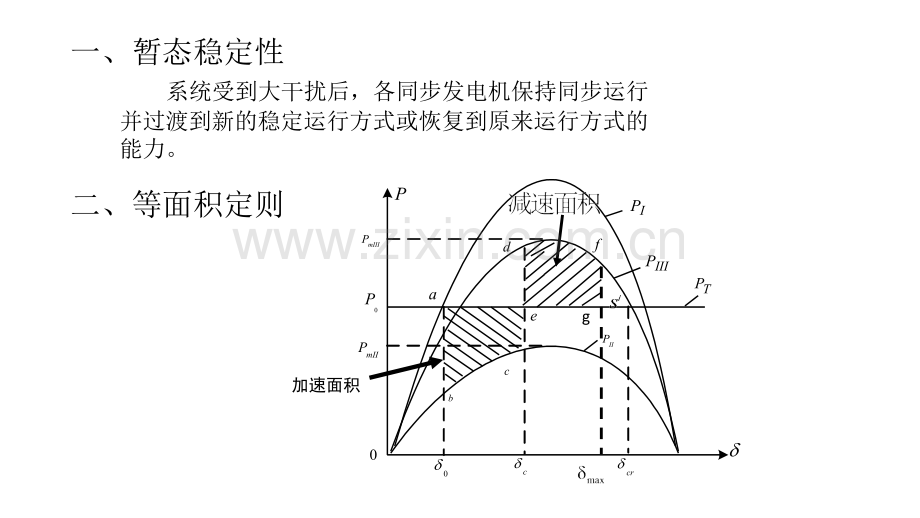

提高电力系统暂态稳定性的措施一、暂态稳定性 系统受到大干扰后，各同步发电机保持同步运行并过渡到新的稳定运行方式或恢复到原来运行方式的能力。二、等面积定则dPcdcrd0mIIP0PIPIIIPTPbcfdaIIP0dmIIIPeg加速面积三、提高暂态稳定的措施1、快速切除故障既减小了加速面积，又增大了减速面积2、自动重合闸增大了减速面积E3、发电机强行励磁增加励磁，提高了发电机电势，增加电磁功率。4、发电机电气制动 电气制动就是当系统中发生故障后，在送端发电机上迅速投入电阻，以消耗发电机发出的有功功率，即增大了电磁功率。电阻串联接入电阻并联接入5、变压器中性点经小电阻接地 短路时，零序电流会通过接地电阻r时要消耗有功功率，使发电机输出的电磁功率增加。6、减少原动机的机械功率（1）快速关闭汽门，以减少原动机的机械功率。（2）切发电机和切负荷。由于切除了发电机，系统的频率和电压会下降，可能会导致系统失去稳定，所以还要相应地切除部分负荷。小结提高暂态稳定性快速切除故障，自动重合闸增加电磁功率减小机械功率发电机强行励磁发电机电气制动变压器中性点经小电阻接地快速关闭汽门切发电机和切负荷1、除了上述措施外，还有设置中间开关站，改善设备参数等措施。2、提高静态稳定的措施也有利于提高暂态稳定。谢谢
