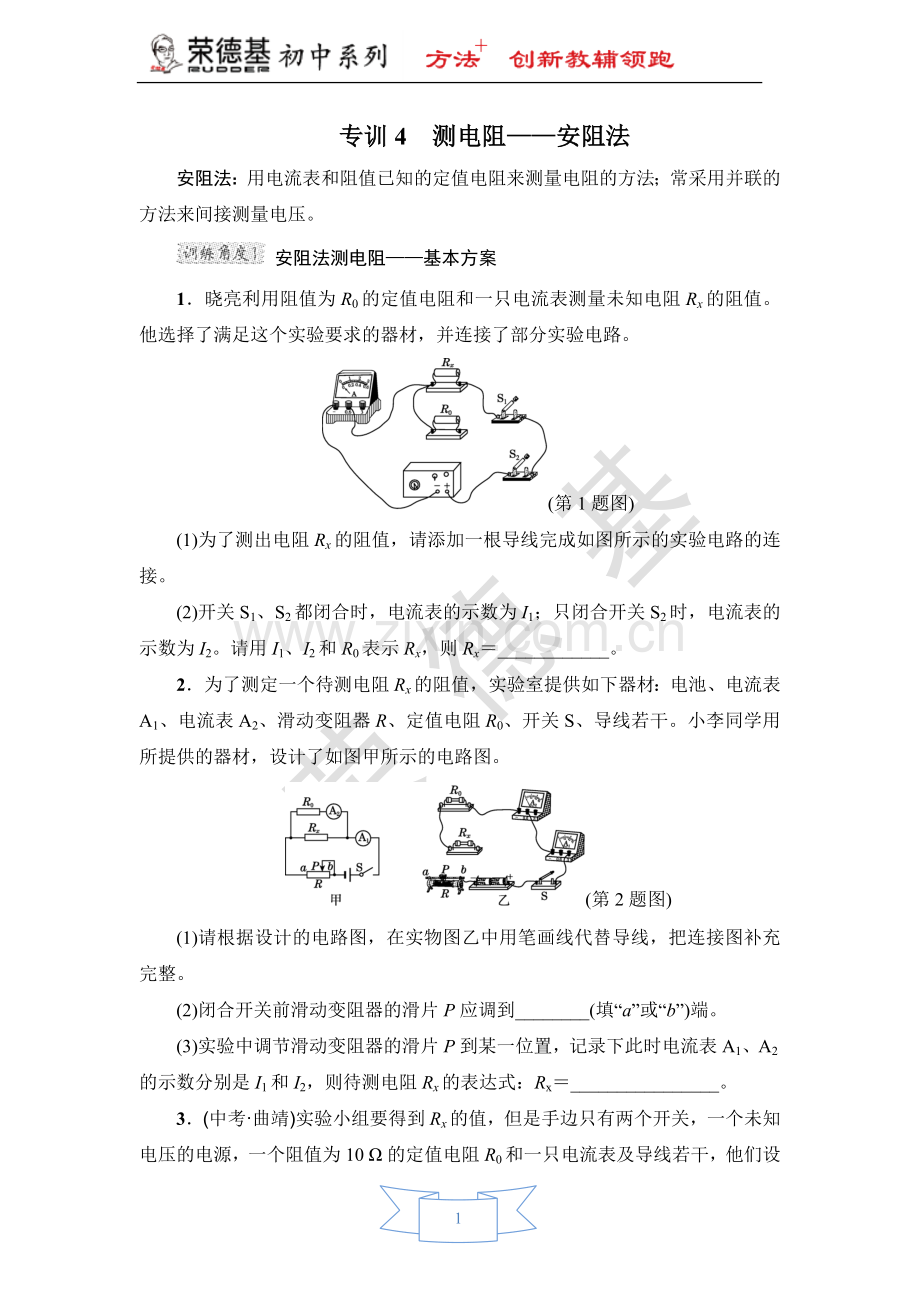

专训4测电阻安阻法安阻法：用电流表和阻值已知的定值电阻来测量电阻的方法；常采用并联的方法来间接测量电压。 安阻法测电阻基本方案1晓亮利用阻值为R0的定值电阻和一只电流表测量未知电阻Rx的阻值。他选择了满足这个实验要求的器材，并连接了部分实验电路。(第1题图)(1)为了测出电阻Rx的阻值，请添加一根导线完成如图所示的实验电路的连接。(2)开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2。请用I1、I2和R0表示Rx，则Rx_。2为了测定一个待测电阻Rx的阻值，实验室提供如下器材：电池、电流表A1、电流表A2、滑动变阻器R、定值电阻R0、开关S、导线若干。小李同学用所提供的器材，设计了如图甲所示的电路图。(第2题图)(1)请根据设计的电路图，在实物图乙中用笔画线代替导线，把连接图补充完整。(2)闭合开关前滑动变阻器的滑片P应调到_(填“a”或“b”)端。(3)实验中调节滑动变阻器的滑片P到某一位置，记录下此时电流表A1、A2的示数分别是I1和I2，则待测电阻Rx的表达式：Rx_。3(中考曲靖)实验小组要得到Rx的值，但是手边只有两个开关，一个未知电压的电源，一个阻值为10 的定值电阻R0和一只电流表及导线若干，他们设计了如图所示电路。(1)根据电路图进行连接时，开关应处于_状态。(2)当S1闭合、S2断开时，电流表示数为0.2 A。(第3题图) (3)当开关S1、S2都闭合时，电流表指针超过了00.6 A的量程，改接大量程后，电流表指针恰与第(2)步读数时指针所指的位置相同，此时电流表示数为_A。(4)若电源电压不变，根据上述数据计算出Rx_ 。 安阻法测电源内阻4(中考泰安)某同学在课外研究性学习中发现，一些不能用做电源使用的旧干电池仍然存在较大的电压。他从网上查询得知，是因为旧干电池的内部本身存在较大的电阻(简称内阻)，其状况相当于1节干电池与1个电阻Rx串联，电池符号可用的方式进行表示。现有以下实验器材，要想测出一节旧干电池的内阻，请你根据实验需要选择合适的实验器材，完成实验。实验器材：旧干电池1节(电压大约在1.01.2 V之间，内阻大约在23 之间)；电流表1只(量程00.6 A，03 A)；电阻4个，分别为R1 2 、R2 3 、R3 100 、R4 150 ；开关2个，导线若干。(1)电流表的量程应选_，选用的两个电阻分别为_、_。(2)请画出实验电路图。 (3)根据画出的电路图，写出实验步骤，用字母表示出实验过程中测量的物理量。_；_。用测量的物理量和已知量符号表示出1节旧干电池的内阻Rx的计算表达式：Rx _。全章高频考点专训答案专训41解：(1)如图所示。(第1题图)(2)2解：(1)如图所示。(2)b(3)点拨：待测电阻Rx两端电压UxI2R0，通过待测电阻Rx的电流为I1I2。(第2题图)3(1)断开(3)1(4)2.5点拨：(3)指针位置相同，电流表大量程的示数是小量程示数的5倍。(4)由题知0.2 A(10 Rx)U1 ARx，解得Rx2.5 。4解：解法一：(1)00.6 A；R1；R2(2)电路图如图甲所示。(3)闭合开关S1、断开开关S2，记下电流表的示数I1闭合开关S2、断开开关S1，记下电流表的示数I2解法二：(1)00.6 A；R1；R2(2)电路图如图乙所示。(第4题图)(3)只闭合开关S1，记下电流表的示数I1同时闭合开关S1、S2，记下电流表的示数I2解法三：(1)00.6 A；R1；R2(2)电路图如图丙所示。(3)只闭合开关S1，记下电流表的示数I1同时闭合开关S1、S2，记下电流表的示数I24
