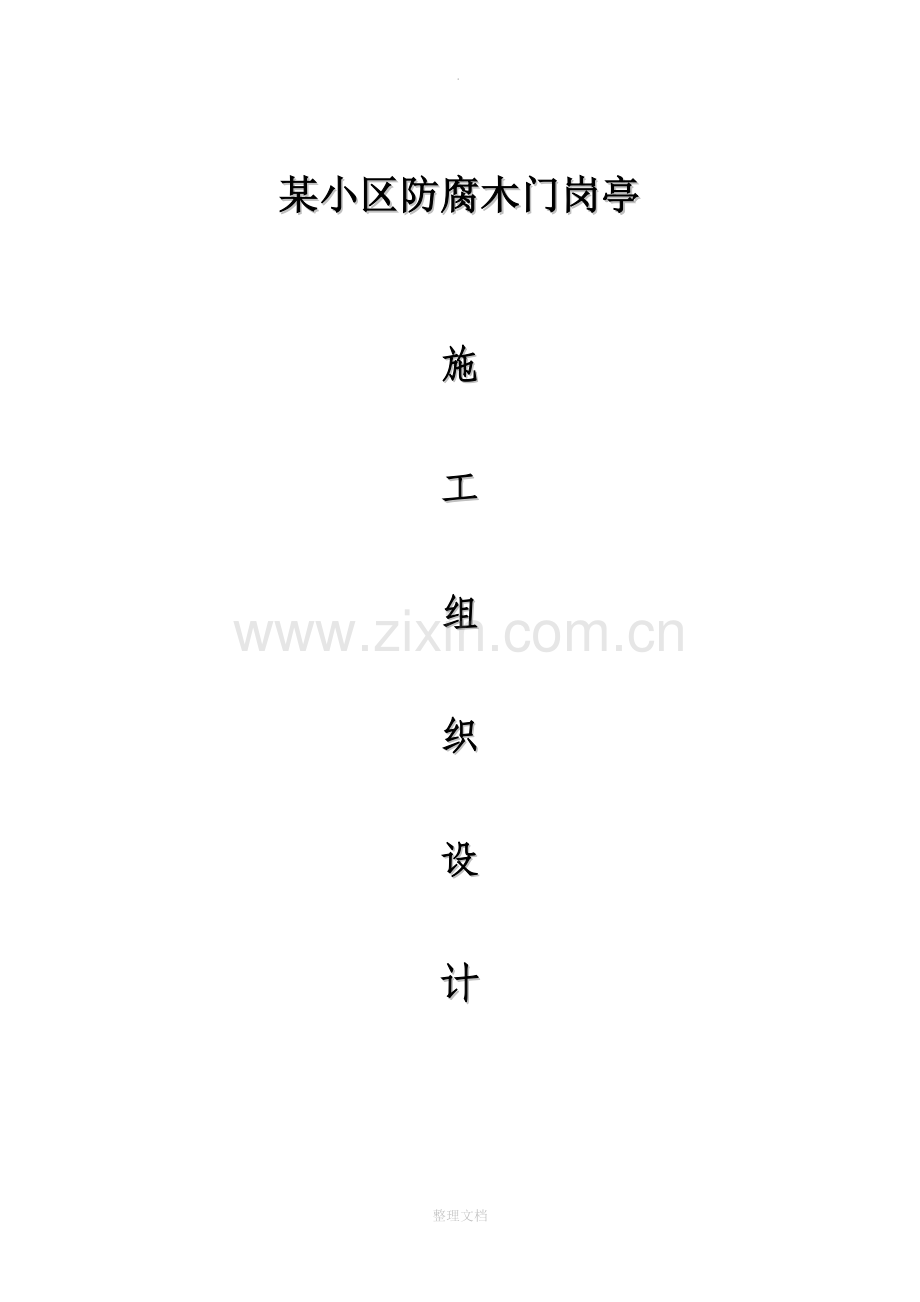

某小区防腐木门岗亭施工方案.doc

.

某小区防腐木门岗亭

施

工

组

织

设

计

目 录

第一章：编制依据 2
第二章：工程概况及特点 3
第三章：施工总体部署 5
第四章：主要施工技术措施 8
第五章：成品保护措施 11
第六章：施工安全保证措施 11
附件一：施工进度计划 13
附件二：施工平面布置图 13

第一章 编制依据
1.1 编制依据
（1）本工程施工图纸；
（2）施工现场实际情况；
（3）主要规程、规范。
序号
名 称
编 号
1
《木结构工程施工质量验收规范》
GB50206-2012
2
《防腐木材工程应用技术规范》
GB50828-2012
3
《木结构工程施工规范》
GB/T50772-2012
4
《轻型木桁架技术规范》
JGJ/T265-2012
5
《防腐木材的使用分类和要求》
LY/T1636
6
《施工现场临时用电安全技术规范》
JGJ46-2005

第二章 工程概况及特点
2.1 工程概况
序号
项 目
内 容
1
工程名称
某小区防腐木门岗亭
2
工程地址
某小区入口处
3
建设单位
某公司
4
设计单位
某设计院
5
质量要求
符合现行的国家标准、行业标准及使用标准

2.1.1 建筑设计概况
序号
项 目
内 容
1
建筑面积
8.75平米
2
建筑层数及高度
一层， 3.3米

2.1.2 结构设计概况
序号
项 目
内 容
1
结构形式
木结构

2.2 现场概况
本工程施工前业主已完成地面混凝土浇筑，临电已提供至施工现场50米内，我方进场后将从放线、墙体龙骨结构开始，具体工作安排详见施工进度计划（附件一）。
2.3 施工范围
序号
内 容
1
外墙及墙体龙骨防腐木施工
2
屋顶防水、屋面瓦施工
3
内墙面、吊顶桑拿板施工
4
墙体内强电系统预设施工
5
地面木地板工程施工
6
门窗系统安装施工
7
油漆施工

2.4 本工程施工目标
2.4.1质量目标：
达到现行的国家标准、行业标准及使用标准。
2.4.2工期目标
2014年11月19日——2014年11月25日，共7天，具体施工安排详见《施工进度计划》。
2.4.3安全文明目标
满足安全文明施工的相关要求，不影响小区业主的出入与小区的形象，创安全文明工地，杜绝一切安全事故的发生。
2.4.4环境保护目标
执行ISO24001国际环保认证体系，严格遵守政府主管部门规定和物业要求组织现场施工。在施工过程中，不造成大气等污染，控制施工噪音，控制作业时间。
2.5本工程的重点及难点
2.5.1防渗漏
对防水要求的部位有屋顶、墙面等部位，这些部位出现渗漏将是以后业主投诉的重点，我们将严格按照施工图纸的要求，重点检查易漏部位，制定专门的控制方案。
2.5.2对工期、质量的要求
本工程要求工期紧、质量高，我们在施工的部署上将重点围绕工期、质量进行安排，既能均衡的利用资源，不窝工，又能合理的调整流程，安排专业的施工人员，以达到优化工期、提高施工质量的目的。

第三章 施工总体部署
3.1施工总体思路
3.1.1放线、找平
本工程仅为一个单体小木屋，用作岗亭，根据图纸及现场线管预留确定具体位置进行现场放线，由于现场地面已浇筑的混凝土平整度差，在前期还需要对地面抄平，根据甲方提供高程控制点确定标高。
3.1.2墙体龙骨施工
在地面放线、确定标高后，方可进行墙体龙骨安装的施工。
3.1.3屋顶龙骨的施工
墙体龙骨安装完成，根据图纸进行屋架系统的施工。
3.1.4墙体外墙企口板及屋面木工板的安装
墙体、屋架施工完成进行外墙企口板的安装，待外墙企口板安装完成方可进行屋面木工板的安装。
3.1.5屋顶防水及屋面瓦的安装
屋面木工板安装完成，为防止天气对成品进行破坏，马上进行屋面防水的施工及屋面瓦的铺设。
3.1.6墙体内墙及吊顶桑拿板的安装
内墙及吊顶桑拿板的安装可与屋面防水、屋面瓦铺设同时进行，确保不窝工，劳动力合理分配，在内墙桑拿板施工同时前进行穿线管及线盒的固定。
3.1.7地面木地板工程的安装
内墙面、顶面全部完成后进行地面木地板系统的施工。
3.1.8门、窗、装饰线条的现场制作及安装
室内部分完工后，进行门、窗、装饰线条的制作及安装。
3.1.9油漆施工
打磨，上油漆。
3.2施工准备
3.2.1交接准备
序号
项 目
内 容
1
平面、高程控制点
办理交接手续，并对控制点保护
2
电源交接
由甲方
3
施工区域平面
绘制平面图，设定施工区域
3.2.2技术准备
（1）图纸、规范、规程等
（2）主要器具配置
序号
设备名称
数量
规格型号
出厂日期
备注
1
锯铝机
1

2
切割锯
1

3
气泵
1

4
50钉枪
2
F50

5
30钉枪
2
F30

6
手电钻
1

7
手锯
1

8
刨子
2

9
羊角锤
2

10
凿子
2
2cm

11
人字梯
1

自制
12
马凳
1

自制
3.2.3施工现场准备
（1）根据施工组织设计组织施工机械设备、工具和材料进场，按照指定地点和方式存放，并进行相应的保护；
（2）进行临电的布置。
3.3劳动力计划及保证措施
3.3.1劳动力计划
此工程体量非常小，技术要求不高，故安排2名熟练工人施工。
3.3.2保证措施
为保证项目工期不受影响，通过招标选择高素质施工单位。做好施工管理人员及劳动力的计划、决策、组织、指挥、监督、协调等项的工作，达到最有效、最合理组织劳动力，以确保工期、质量、安全目标的实现。

第四章 主要施工技术措施
4.1放线、找平
根据图纸及现场监理提供平面高程控制点，进行放线，抄平，确定标高；墙体龙骨施工时均按照设计图纸和规范要求进行轴线、水平测量，以保证各部位的定位准确、标高无误、尺寸正确。在基础上弹出水平线和竖向垂直线，以控制木龙骨安装的位置和固定点。在固定点处打膨胀螺栓固定不锈钢三角连接件。
4.2墙体龙骨施工
墙体龙骨的加工在现场进行，根据图纸要求及现场场地实际情况，对四周龙骨进行现场加工、固定，固定时在龙骨上打孔用不锈钢螺栓固定，应注意龙骨的竖直度及需要打临时三角支架固定，然后相邻龙骨间拉水平线，并加工安装墙体顶部龙骨，依次加工其他龙骨并固定，然后进行门窗洞口龙骨的施工。需注意：①相邻墙体在龙骨固定时应临时进行连接，待全部墙体龙骨安装完成方可拆除；②门洞、窗洞固定时一定注意对角线的长度一致，复测无误打斜撑固定；③龙骨间的连接均采用100mm铁钉连接，不允许使用F50直钉固定。
4.3屋顶龙骨施工
屋顶龙骨安装同墙体龙骨安装类似，先安装山墙，再安装脊梁，后安装椽子，而后是木枋。此工程的重点是木枋与椽子交接处，木枋的切割斜面倾斜角度要与椽子面完美贴合，用不少于3颗100mm铁钉固定住。屋面龙骨全部完成屋面每个坡面在一个同一平面上。
4.4外墙企口板及屋面木工板施工
外墙企口板根据墙面尺寸以及门窗洞口大小进行现场切割固定，外墙企口板是存在上下关系的，不能安反，否则雨水容易侵入木材内部。在安装前需要在地面找出水平，在龙骨上弹出一圈水平线，外墙企口板自下往上依次安装，企口板采用F30直钉固定在龙骨上，企口板与龙骨连接处打不少于3个直钉。由于此木屋较小，墙面不允许企口板连接使用，最后一块若为半块，切割后需刨平方可固定。
屋面木工板搭接处必须落在龙骨上，不允许悬空用码钉连接。在木工板固定之前需要在木工板上弹线，确定屋架龙骨的位置，而后用F50直钉固定，直钉密排，间距不大于50mm。
4.5屋顶防水及屋面瓦的安装
屋面防水采用SBS油毡防水，注意搭接缝处需重合100mm，端头接槎要错开250mm，阴角处需加铺一层卷材，单边长大于250mm。
4.6墙体内墙及吊顶桑拿板的安装
内墙桑拿板的安装顺序同外墙企口板的安装顺序一样，均是由下往上安装，在桑拿板的安装上注意正反面，不光滑的面面相龙骨安装，桑拿板与龙骨连接处打不少于3颗F30直钉固定。在门洞、窗洞处安装完后要统一用刨子刨平，便于后续工序的进行。
吊顶桑拿板的安装需要先在吊顶安装木龙骨，龙骨间距400mm，墙边也需要固定木龙骨，所有木龙骨安装完毕，方可进行吊顶桑拿板的安装，吊顶桑拿板的安装应采取从一边往另一边赶的安装方式，安装灯具处龙骨需加密加固处理，不允许灯具直接悬吊在桑拿板上。
4.7地面木地板工程的安装
根据图纸要求，地面木地板施工分为四层，分别为40*180木龙骨、20厚水泥板、地板膜、木地板。木龙骨层要先找好室内水平，在墙面弹好线，由于地面不平，需要用垫块将木龙骨调平，然后依次固定，木龙骨要与墙面龙骨进行连接，同时中间加一道横撑龙骨。将水泥板裁好置于龙骨上，在龙骨位置弹上墨线，用M4*40沉头螺丝固定到龙骨上，螺丝帽沉入水泥板1mm，水泥板搭接处必须落在龙骨之上。水泥板铺完铺地板膜，铺木地板。
4.8门、窗、装饰线条的现场制作及安装
檐口的装饰角、外墙阳角处木线条采用防腐木依据图纸现场制作，制作完成，需用刨子刨平方可安装，其中檐口的装饰角由于在最外侧，为美观起见，采用码钉从内面相连接。
门、窗均按照图纸，现场进行制作，包含锁具的安装。
4.9油漆施工
全部施工完毕，对内外墙进行打磨，对局部进行修饰、调整，打磨完成，上两遍底漆、两遍面漆，依据图纸分别对不同部位刷不同颜色油漆。
第五章 成品保护措施
5.1成品保护措施
每天施工完毕对门口进行围护，避免闲人进入；在屋面防水施工完毕前对屋顶进行防雨遮盖，以防雨水侵蚀；在上完油漆后，在周围设置围护，悬挂“油漆未干，请勿触摸”的警示牌；木地板施工完毕注意保护，避免划痕。

第六章 施工安全保证措施
6.1安全生产常规管理措施
（1）该工程施工人员必须坚持“安全第一，预防为主”，遵守国家和集团的安全操作规程，施工人员在作业时思想集中，由于使用直钉枪，操作目标对准前严禁放空枪；
（2）工程负责人要按规定对施工生产的安全责任制全面贯彻落实，查隐患、查漏洞、查麻痹思想，针对存在的安全问题及时进行整改并做好有关记录；
（3）施工现场周围要及时清理障碍物，防止钉子扎脚或其它磕碰工伤事故，下班后及时清理好现场，做到料清脚下干净。
6.2临时用电安全措施
(1) 接地方式按JGJ46-88规定执行，采用TN-S保护系统，接地极采用50规格镀锌角钢或镀锌钢管埋地；严禁用钢管或电缆铠皮进行接地连接，各种电器施工机具的金属外壳或支架均应采用导线可靠接零，接地电阻不大于4欧姆。
(2) 配电箱规定配电箱应采用有合格证的产品，应根据电气设备负荷特性装设漏电保护装置，上班合闸后必须锁上配电箱，并挂当心触电标志牌，下班后，停止使用的箱/盘应立即切断电源，箱门上锁；配电箱/开关箱应严密、完整、无损，配电箱/开关箱应有明显的保护接零线。
(3) 施工现场用电机械实行“一机一闸”制，施工现场使用的配电箱及手持电动工具，必须按产品要求设置漏电保护器；手持电动工具的外壳、手柄、开关、电源插头等必须做定期检查，以保证安全可靠；一般场所应选用Ⅱ类手持式电动工具，并装设动作电流不超过15mA、额定漏电时间不超过0.1秒的漏电保护器；在露天、潮湿场所或金属构架上操作必须选用Ⅱ类手持式电动工具，严禁使用Ⅰ类手持式电动工具；手持式电动工具必须做定期检查，以保证灵敏可靠。
(4)电动机械设备用电，使用电动工具和设备时应在空载情况下启动，操作人员应戴上绝缘手套穿上绝缘胶鞋，电动工具和设备发生故障时，应及时进行修理。

附件一：施工进度计划

附件二：现场平面布置图
