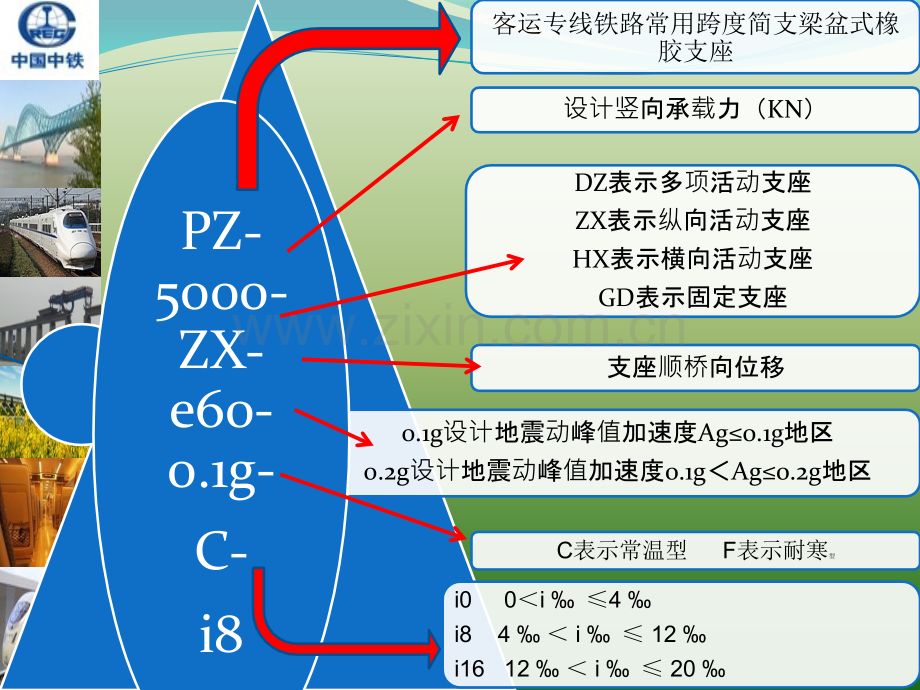

简支梁支座安装注意事项1、工程概况：西成客专6标共有预支梁684孔，其中预制32米611孔，24米73孔;移动模架浇筑63孔。先架大里程向362孔（2013年9月1日2014年8月15日），后架小里程向322孔（2014年9月1日2015年3月30日）2、支座安装图集：图号：通桥（2007）8360。（客运专线铁路常用跨度简支梁盆式橡胶支座）3、制梁图集：图号：通桥（2009）2229IV。（无砟轨道预制后张预应力混凝土简支整孔箱梁）i0 0i 4 i8 4 i 12 i16 12 i 20 C表示常温型 F表示耐寒型0.1g设计地震动峰值加速度Ag0.1g地区0.2g设计地震动峰值加速度0.1gAg0.2g地区客运专线铁路常用跨度简支梁盆式橡胶支座支座顺桥向位移设计竖向承载力（KN）DZ表示多项活动支座ZX表示纵向活动支座HX表示横向活动支座GD表示固定支座PZ-5000-ZX-e60-0.1g-C-i8安装前支座照片3、盆式橡胶支座安装前，应核对包装与产品标牌，并检查临时连接是否完好。安装要求1、梁体吊装前，先将支座安装在梁的底部。上支座板与梁底预埋钢板间不得有空隙。2、凿毛支座就位的支承垫石表面，清除预留锚栓孔中的杂物，安装灌浆用模板，并用水将垫石表面侵润。支座钢模重力灌浆示意图3、支座就位后，在支座板与桥墩支座垫石之间留有20-30cm的空隙，以便灌注无收缩高强度灌注材料。4、灌注采用重力灌浆方式，估算体积，备足料源，一次灌满。5、灌注过程从支座中心向四周进行。6、强度达到20MPa后，拆除钢模板，并拆除支座上螺栓。方可拆除千斤顶。锚栓重力灌浆支座钢模支座安装位置确定支座梁底的安装支座布置下坡方向固定支座纵向支座多向支座横向支座说 明1、按照施工图标示，下坡端安装固定支座，曲线段位于内侧；直线段位于左侧。2、西成技术通知单，2013-0091）横桥向：客专正线简支梁横桥向固定支座(GD、ZX均布置在桥梁面向大里程左侧)。2）纵桥向：客专正线简支梁桥向固定支座(GD、HX均布置于线路下坡端。特殊结构及车站内现浇梁支座布置以工点设计图为准。
