flac3d常用命令.doc

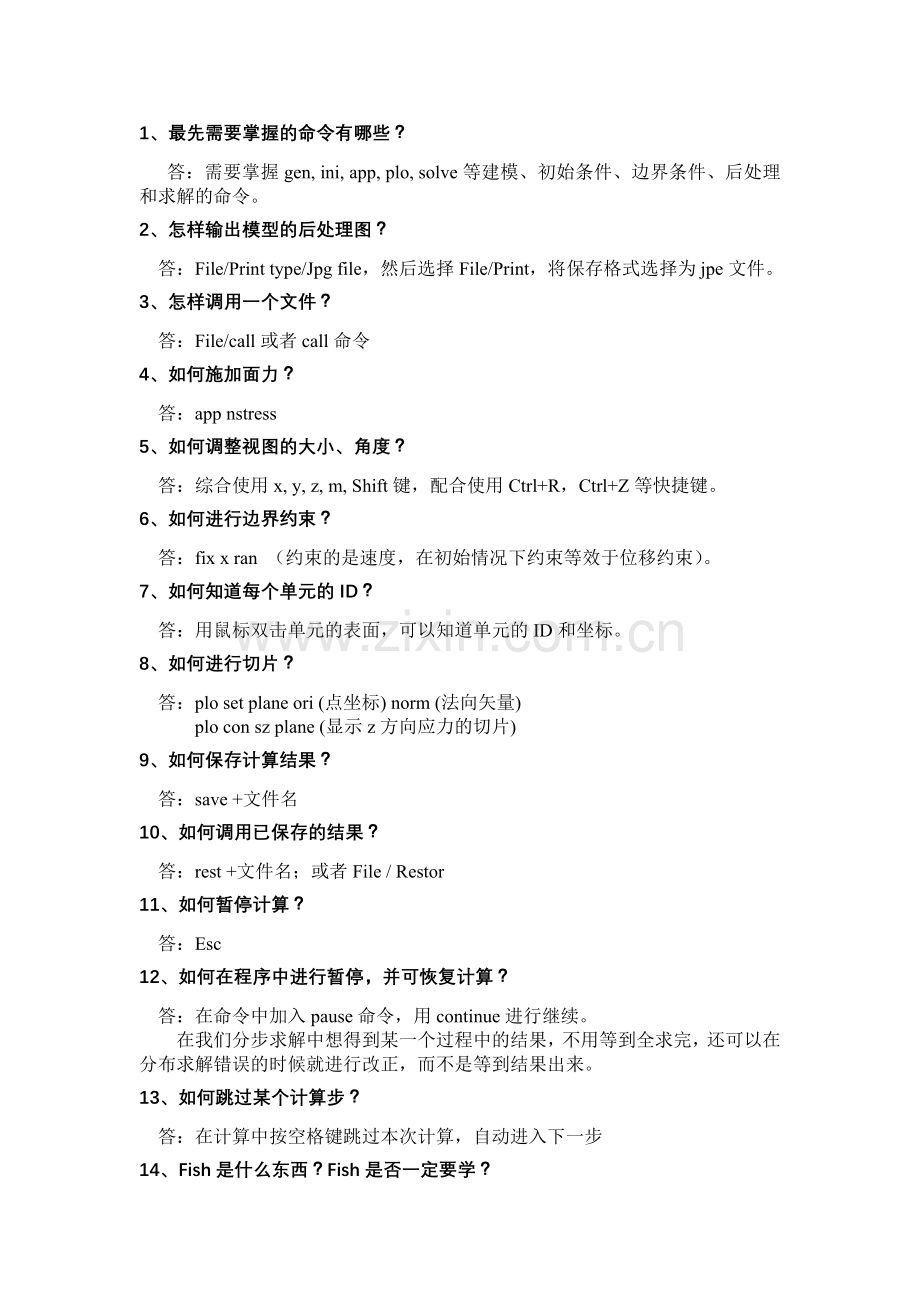

1、最先需要掌握的命令有哪些？
答：需要掌握gen, ini, app, plo, solve等建模、初始条件、边界条件、后处理和求解的命令。
2、怎样输出模型的后处理图？
答：File/Print type/Jpg file，然后选择File/Print，将保存格式选择为jpe文件。
3、怎样调用一个文件？
答：File/call或者call命令
4、如何施加面力？
答：app nstress
5、如何调整视图的大小、角度？
答：综合使用x, y, z, m, Shift键，配合使用Ctrl+R，Ctrl+Z等快捷键。
6、如何进行边界约束？
答：fix x ran （约束的是速度，在初始情况下约束等效于位移约束）。
7、如何知道每个单元的ID？
答：用鼠标双击单元的表面，可以知道单元的ID和坐标。
8、如何进行切片？
答：plo set plane ori (点坐标) norm (法向矢量)
plo con sz plane (显示z方向应力的切片)
9、如何保存计算结果？
答：save +文件名
10、如何调用已保存的结果？
答：rest +文件名；或者File / Restor
11、如何暂停计算？
答：Esc
12、如何在程序中进行暂停，并可恢复计算？
答：在命令中加入pause命令，用continue进行继续。
在我们分步求解中想得到某一个过程中的结果，不用等到全求完，还可以在分布求解错误的时候就进行改正，而不是等到结果出来。
13、如何跳过某个计算步？
答：在计算中按空格键跳过本次计算，自动进入下一步
14、Fish是什么东西？Fish是否一定要学？

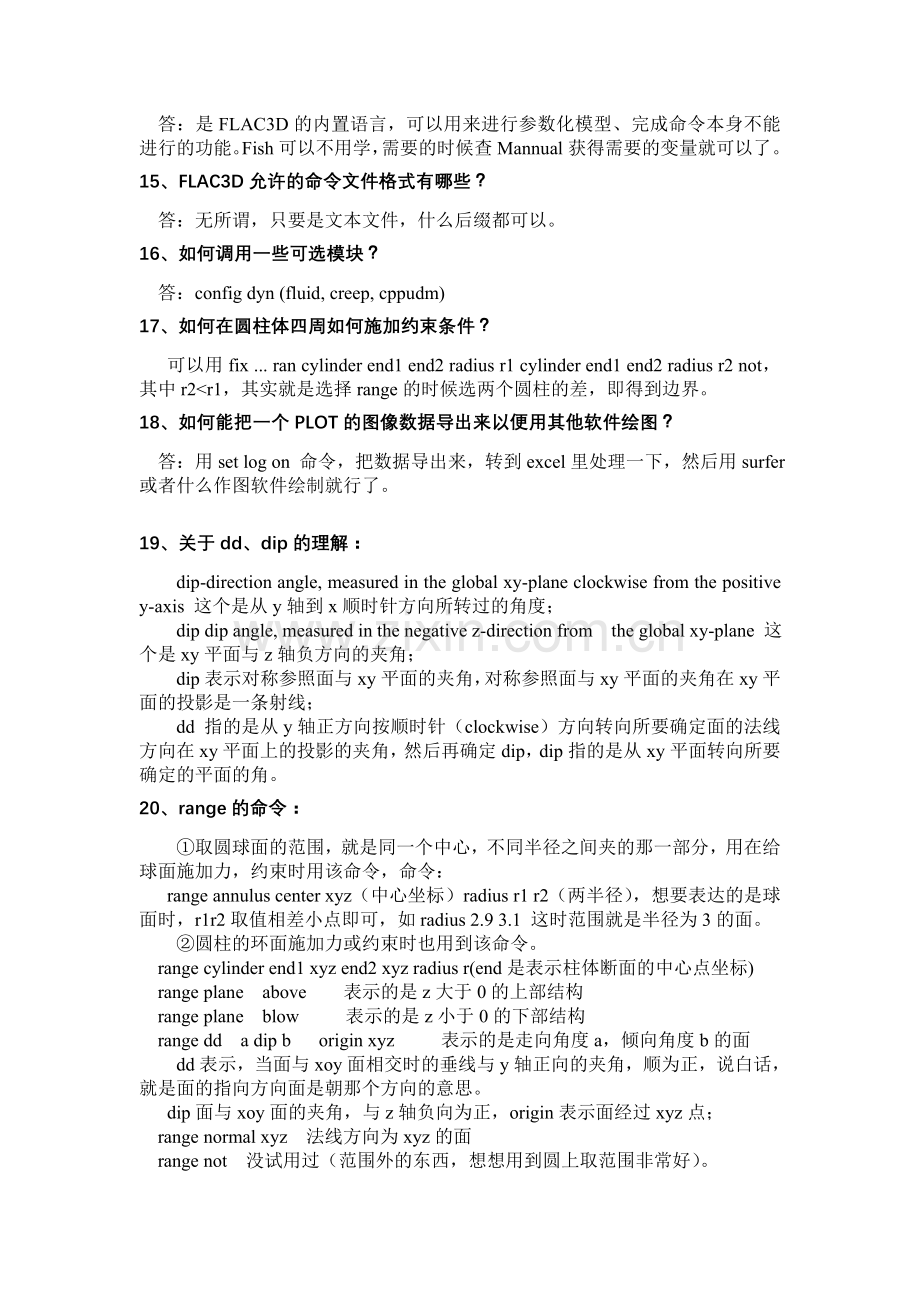

答：是FLAC3D的内置语言，可以用来进行参数化模型、完成命令本身不能进行的功能。Fish可以不用学，需要的时候查Mannual获得需要的变量就可以了。
15、FLAC3D允许的命令文件格式有哪些？
答：无所谓，只要是文本文件，什么后缀都可以。
16、如何调用一些可选模块？
答：config dyn (fluid, creep, cppudm)
17、如何在圆柱体四周如何施加约束条件？
可以用fix ... ran cylinder end1 end2 radius r1 cylinder end1 end2 radius r2 not，其中r2<r1，其实就是选择range的时候选两个圆柱的差，即得到边界。
18、如何能把一个PLOT的图像数据导出来以便用其他软件绘图？
答：用set log on 命令，把数据导出来，转到excel里处理一下，然后用surfer或者什么作图软件绘制就行了。

19、关于dd、dip的理解：
dip-direction angle, measured in the global xy-plane clockwise from the positive y-axis 这个是从y轴到x顺时针方向所转过的角度；
dip dip angle, measured in the negative z-direction from　the global xy-plane 这个是xy平面与z轴负方向的夹角；
dip表示对称参照面与xy平面的夹角，对称参照面与xy平面的夹角在xy平面的投影是一条射线；
dd 指的是从y轴正方向按顺时针（clockwise）方向转向所要确定面的法线方向在xy平面上的投影的夹角，然后再确定dip，dip指的是从xy平面转向所要确定的平面的角。
20、range的命令：
①取圆球面的范围，就是同一个中心，不同半径之间夹的那一部分，用在给球面施加力，约束时用该命令，命令：
range annulus center xyz（中心坐标）radius r1 r2（两半径），想要表达的是球面时，r1r2取值相差小点即可，如radius 2.9 3.1 这时范围就是半径为3的面。
②圆柱的环面施加力或约束时也用到该命令。
range cylinder end1 xyz end2 xyz radius r(end是表示柱体断面的中心点坐标)
range plane above 表示的是z大于0的上部结构
range plane blow 表示的是z小于0的下部结构
range dd a dip b origin xyz 表示的是走向角度a，倾向角度b的面
dd表示，当面与xoy面相交时的垂线与y轴正向的夹角，顺为正，说白话，就是面的指向方向面是朝那个方向的意思。
dip面与xoy面的夹角，与z轴负向为正，origin表示面经过xyz点；
range normal xyz 法线方向为xyz的面
range not 没试用过（范围外的东西，想想用到圆上取范围非常好）。
21、如何调用FISH文件？
新手调用FISH文件出错的原因：是：文件名为 fishcall.fis.txt(因为在记事本里这个txt的后缀是默认的）。修改方法是：将 fishcall.fis.txt里面的内容全部复制到新的记事本里，再按保存，保存时候将保存类型改为所有文件(*,*),这时你便可在文件名栏内输入 fishcall.fis，类型也就正确了。
22、如何理解Tension-p shear-p tension-n shear-n表示的含义？
在计算的循环里面,每个循环中，每个zone都依据failure criterion处于不同的状态，shear和tension分别表示因受剪和受拉而处于塑性状态；n表示now，
p表示previous，即分别表示在现在和以前的循环当中处于塑性状态。
23、绘制相关曲线命令的一些解释。
1) 在plot hist m vs n的形式里,m代表y轴,n代表x轴(不管m,n的正负)；
2) "-"表示对其值作"mirror",镜像。比如上面的 hist 1 gp ydisp的值是0~100,那么vs -1就变成-100~0.以此类推；
3) 为什么要这么做呢?主要是为了符合岩土工程的习惯需要，例如桩载荷试验曲线，沉降曲线等都不是画在第一象限内。
24、如何查看剖面上任一点的位移值？
print gp disp range x() y( ) z( )或 print gp disp range id
plot gp disp range x() y( ) z( )或 plot gp disp range id

25、问a式与b式有何区别？
fix x y z range x -0.1 0.1 ..........................a
fix x range x -0.1 0.1................................b
a 表示 在x=0 这个平面 是固定的；
b 表示在x=0 这个平面 只x方向不能发生运动。
26、initial 与 apply 有何区别？
initial初始化命令，如初始化计算体的应力状态等；
apply边界条件限制命令，如施加边界的力、位移等约束等；
initial的应力状态会随计算过程的发生而发生改变，一般体力需要初始化，而apply施加的边界条件不会发生变化。
27、如何查看各个时段不平衡力的具体数值？
采用his来记录计算，包括位移应力等 命令his unbal；
his gp(zone) zdis range (0 0 0) 或者id=？；
导出数据命令his write n vs m begin 时步 end 时步+ file filename.his
n表示纪录的id m表示时步；
要导出不平衡力的具体数值
his unbal
step 100000 or solve
his write 1 vs step begin 1 end 1000 file 123.his
使用上述命令就可以查看各个时步下的不平衡力的具体数值。
28、如何显示变形轮廓线的命令？
plo ske magf 10 其中10为放大系数
29、怎样查看模型的矢量图？
pl grid vel (disp) red
plo blo gro可以看到不同的group的颜色分布（看模型的样子）；
plo gpfix red sk 看模型的边界情况
plo fap red sk 看模型的体力分布
plo con dis (xdis, ydis, zdis) 看模型的云图：位移
plo con sz (sy, sx, sxy, syz, sxz) 看模型的云图：应力
plo dis (xdis, ydis, zdis) 看模型的矢量图
plo info 看模型有多少单元、节点
plot grid 可以查看网格，plot grid num 可以查看节点号。
plot fix 查看边界条件
plot grid mark 查看预先留设的开挖边界
pl syy (sxx xdis ydis sig1..) fill；查看模型的云图。注意，带fill关键字就是查看云图，不带fill 关键字就是查看等直线图。
plo add ske 剖面的沉降云图上增加网格
plo add dis plane 剖面上的矢量
plo add axe 剖面上坐标值
30、怎样查看INTERFACE？
答：pl grid iface id red
print iface id ; id 是interface的编号
31、FLAC怎么调整视图？
答：ctrl+z 或shift+z ,然后点击要放大部位的左上角和右下角就可以放大某个部位，如果要缩小，双击屏幕。
32、判断模型中网格点是一个还是两个的方法。
   显示模型网格点的ID，如果有两个ID号，说明是两个。节理面上的网格点应该有两个ID号。
33、改变模型应力边界时FLAC与3DEC的不同之处。
在3DEC中，当改变应力边界时，模型表面的应力直接被更换，FLAC中改变应力边界时，模型表面的应力为两者应力相加。
34、flac中影响运行时间的因素
（1）单元材料，结构面之间的刚度对比很大；
（2）划分单元尺寸对比很大，尽量避免长细比大于5：1的细长单元。
35、FLAC中有多少中材料模型。
（1）零模型 ：用于开挖回填的区域（2）各向同性弹性模型（3）正交各向异性弹性模型（4）横观各向同性弹性模型（5）德鲁克－普拉格塑性模型（6）莫尔－库仑塑性模型 ，一般岩土体的力学行为（7）节理化塑性模型 ：用于研究材料破坏后行为（如边破稳定，屈服煤矿开采）（8）应变硬化/软化模型－库仑塑性模型：薄板层状材料破坏后力学行为（9）双线性应变硬化/软化节理化塑性模型 临近层状土层开挖（10）双屈服塑性模型（11）修正的剑桥粘土模型。
36、对不平衡力的理解。
flac中用最大不平衡力和典型内力大的比值R表示模型的不平衡力的相对大小，该值为百分数，且从不会减小到零，因此，模型不会达到绝对稳定的平横状态，可以根据要求的精度设定R值，模型默认的R值是1e-5。注意R值小仅表示所有网格点的力都平衡，但模型还可能发生塑性流动，通过 plot vel 命令查看网格点速度，一个低振幅随即速度场是没有塑性流动的平衡状态的可靠的指示器。
37、简单命令解释：
plot add cont disp out on 时时显示云图
plot block group gpnum on 显示节点编号
plot inter red ske         看接触面的效果.
del range group 1 not 不删除group信息
del range group 2 删除group信息
ini z add 数值大小 range group name 顺z方向移动
建立接触面 interface 1 face range x(范围）y(范围）z(范围）或者 interface 1 face range plane orig(x y z 坐标）norm（法线方向）water table clear 清除水位线
pl set back white 设置背景
set plot bitmap size (800,510) 设置图片大小
plot set caption size 37 设置图例数字大小 (default=35 范围10-50)
plot set center 100 0 40
fix x y z range x -0.1 0.1 表示在x=0 这个平面是固定的
fixed boundary fix x range x -0.1 0.1表示在x=0 这个平面只x方向不能发生运动roller boundary。
38、在固定面上施加位移时，fix与apply不能同时使用，应该用ini和fix,才能施加上。
39、你可以用键盘上的上、下、左、右肩在窗口中移动模型。
40、在进行三轴压缩时候，如何施加围压？
答：使用apply sxx =-1e5 szz=-1e5 range cyl end1 0,0,0 end2 0,2,0 radius 1，其中X和Z轴是在我们眼睛正对的面。
42、在进行三轴压缩时候，如何对轴向力进行位移控制？
答：使用 ini yvel 1e-7 range y -.1 .1 ini yvel 1e-7 range y 1.9 2.1 即可，数值可以变化。
43、在进行边坡计算的时候，为什么用sol, fos 命令运行？
答：应该输入sol fos slope3dfos.sav associated(不要也行）；再用restore 命令调用即可。
44、在FLAC3D计算中，如何记录程序中的值，如果不想时时记录该怎么弄？
答：用 hist wtite n1 vs n2 file.txt， 想间隔记录可用set hist_rep n
45、想记录接触面上的相关力学参数该怎么办？
答：hist inter i nstress /ndis/sstress/sdisp
46、接触面设置参数包括哪几个？
答：coh dial fric kn ks ten.
47、如何输出单元格的数据？
答；expgrid .flacsd
48、如何做切片？
答：plot set plane ori x y z norm x y z
plot con zd plane
这两行命令，用来显示指定面上的位移变化云图（把第二行改改，还可以显示应力云图，等其他）；
plot con syy y向应力云图
plot con szz outline on z向应力云图加显示网格
plot con szz effective on z向有效应力
plot con szz inter 1e4 云图显示增量（后面的值越小，图上颜色条带就越细，）
plot con szz min -10e4 显示最小值，图上小于这个数的值都用同一色表示
plot con szz max 10e4 显示最大值，图上大于这个数的值都用同一色表示
plot fip outside on 显示力的箭头
现在看边界，如果是不动面，用fix x range…如果边界带速率，或位移用ini…
set grav 0 0，-9.81
ini dens 1000
设置重力就一定要设置密度，不考虑重力就不要设计密度。两者共存的，设计程序的时候一定要记的。
set mech force 50
solve
用SET命令设定了最大不平衡力的上限值为50N，即：计算的最大不平衡力一旦小于此值，我们便人为模型达到了平衡状态。求解过程终止。设置这个目的是在一定精度要求下，加快计算（值越大，算的量越少，花的时间也越少）。
49、FLAC结果数据的导出
pl set back white 设置背景
set plot bitmap size (800,510) 设置图片大小
plot set caption size 37 设置图例数字大小 (default=35 范围10-50)
mainwin size 1 1 position 0 0.8 ; command window
plot set window size 0.8 0.8 position 0.1 0.0 ; graphics window
plot set center 100 0 40 根据情况更改。
50、一段fish命令的解释
def aux1 定义函数
loop n(1,nptab1) 开始一个循环，从1循环到变量nptab1
rr=xtable(1,n) 从table 1 的x列中读第n个数付给变量rr
zz=ytable(1,n) 从table 1 的y列中读第n个数付给变量zz
loop k(1,nprof) 开始第二个循环，从1循环到变量nprof
case_of k 下面是一个选择结构，利用变量k判断
alfa=0.5*(pi+.1)*float(k-2)/float(nprof-2)
xtable(n+10,k)=rr*cos(alfa)
ytable(n+10,k)=rr*sin(alfa)
case 1 当k＝1的时候执行下面语句
xtable(n+10,k)=rr table n+10的x列第k个值等于变量rr
ytable(n+10,k)=-40.0 table n+10的y列第k个值等于变量-40
case 2 当k＝2的时候执行下面语句
xtable(n+10,k)=rr table n+10的x列第k个值等于变量rr
ytable(n+10,k)=0.0 table n+10的y列第k个值等于变量0
end_case 结束选择结构
end_loop 结束第二个循环
end_loop 结束第一个循环
end 函数定义结束
aux1 执行什么定义的函数
51、有关命令的解释
1）apply nvel 0.1 plane dip 60 dd 270 range left_boun
　apply 施加边界条件，plane法向速度为0.1，plane 面的位置：倾角60（在xoy平面从-Z轴方向逆时针旋转），dd 走向270度，从+y方向绕z轴顺时针旋转；
2）ini szz -5e4 grad 0 0 -1e4
ini 初始边界条件，szz=-5e4+x*0+y*0+-z*-1e4,注：-5e4是range范围起点坐标的SZZ值，x,y,z所施加应力网格点的坐标。
52、FLAC程式使用前准备步骤
步骤1：依比例画出所欲分析的资料
在纸上画出地点的位置、地层资料、并简单标示距离及深度资料。
步骤2：换算输入资料成同一单位　
需谨慎检查输入资料的单位，如因单位不同而造成过大或过小的值，将会造成 FLAC无法计算，而产生ERROR信息。 　　　　
步骤3：应用公式简略计算
应用公式或依据经验，简略算出FLAC输出资料的范围，以作为Debug及输出资料分析时验证。
步骤4：建立x, y坐标与node i, j之间的关系
在图上距离及深度的关系，建立x, y坐标系统，再由x, y坐标系统，转换与网格关系，为了便于以后输出资料的分析，故应确实掌握网格的位置及其相对应的x, y 坐标。
建议在敏感区域使用较密的网格，其它地方则使用较疏的网格，刚开始执行程序时，不宜使用网格太大的网格数目，因尽量使网格总数少于1000，以节省时间。
53、FLAC 3D 程序的编写步骤：
    (1)建立x, y坐标与网格的关系，建议使用Gen指示：
Gen x1,y1 x2,y2 ,x3,y3 x4,y4 i=i0,i1 j=j0,j1
    (2)设定材料性质：prop
    (3)设定外力：Set Grav, Apply Pressure, ini sxx, Syy
    (4)设定边界条件：fix, free
    (5)求起始的应力平衡：solve
    (6)储存：Save
54、建模的过程中，或同一个文件中有重复应用的命令，就可以用宏命令了，
宏命令： macro 名称 ‘命令的内容’
例：macro shiping ’ plot con zdip outline on’
用shiping 代替后面的引号里的东西。在建模中只要有相同的都可以用shiping代替，缩减了书写命令的时间，整体上也能让人看的更明白。注意，你命名的符号最好跟falc自带的命令不要重复，处理方法是，名称后带数字。
如shiping1；如果你想修改宏对象，改变命令的内容，在名称上加单引号就是替换的意思。 例macro ’shiping1‘ ‘新的命令’。
55、很多时候我们要对单一的对象进行操作，例如进行模拟运算后，只想单独的显示一部分的内容，单一的土层，锚杆，等就要用到group。
group给对象命名，
例：在gen zone brick ------ size ---- group name（name随便取，不要跟flac的已有的命令重合就行）这里的意思就是对这个体进行了命名，接下来想把这一块模型挖掉加：
model null range group name
group的用法：①group直接加到模型的后面相当于给整个模型命名；
②group name range x xyy zz给一个范围的体命名 。
56、上面说过建模一般只建一半然后用reflect命令（镜像）。
命令：reflect normal xyz origin xyz （根据法线和过一点建的面）最常用至于
实际使用过程中有人问道：normal -1 0 0 与normal 1 0 0的区别，我试过两者的效果是一样的，没区别，虽然方向不同，但表达的是同一个面。
reflect dd a dip b origin xyz 这个就是用里建立斜面镜像的。
有一点注意了，镜像的时候如果是模型镜像的话，相当于在建立一个模型，故，在reflect的前面要加建模的关键字，gen zone reflect……
plot set rotation 20 0 30 ；设置观测角度的
plot set center auto ；设置观测中心点
plot set magnification 1.5 ；设置放大倍数的
plot add surface yellow
plot add axes
plot show ；显示
这一整部分就是我开头说的要自己整理出来的句段了，等以后用到的时候直接插入，作用就是显示模型的。任何模型的显示都可以用他来表示。很好很强大。
如果还要显示其他功能就把相应的命令在插入上面那部分就行了。这个就是我常用来查看模型的命令，大家也可以自己整理一份。
57、add与set的区别
add原来有的加新的用add
set原来没有的，设置用set
plot create GravV
plot set plane dip=90 dd=0 origin=3,4,0
plot set rot 15 0 20
plot set center 2.5 4.2 4.0
plot add bound behind
plot add bcont szz plane
plot add axes
plot show 。
我们想显示别的图像，又不想把这个弄好的图像丢掉，则用plot create name建立一个图像，在建立新的图像时，plot create name1（新的名）显示以前的图像，
那么输入如下命令：plot current name。另一种方法，输入：plot show name
58、不同的区域定义不同的本构模型
model mohr range z=0,5
prop ClayeyGravel range z=0,5
在定义参数后面加个range范围，为了避免在输入命令时总要通过range＋全局坐标域的方法来限定该命令执行的区域，我们可以先通过range命令来给不同的区域命名，然后就可以用range＋区域名的方法来限定范围了。这样就避免了每次输入命令要限定在该区域执行时，都要输入一遍坐标范围的麻烦。具体如何给区域命名，以及日后如何用区域名来限定该区域，可以看下面这个例子：
range name trench x=-1,1 y=0,4 z=-2,2
model null range trench
59、右手法则：建立模型时，各点的排放时有规律的。
方法如下：拿出右手伸直了4指合并指向就是p0到p1的方向，掌心指向就是p0到p2的方向，拇指与4指垂直的方向就是p0到p3的方向。
很多人说网格后的云图有带齿什么的，改进的方法就是重复用下面的命令
Gen ADJust
用此命令来微调网格, 使之离散平滑。该命令可以连续使用以增进平滑效果的。
60、如果想看模型在计算过程中的变化情况
Set movie avi step 1 file 1.avi；定义动画，动画记录的频率为1时步一频率（计算量大的时候就没必要1时步的记录，可以10,100时步的记录，减少电脑的使用）：
Movie start；动画开始
附件里这个命令“hist write 5 vs 2 file dibiao.txt” 能将结果按时步讲就算结果输出 hist n= 5 ：N(Nstep)=5指定了每迭代计算5次记录一次相关的值（如果不指定，则系统默认值为10）；
hist unbal 命令的第二行指定记录最大不平衡力（the maximum unbalanced force）；
hist gp zdisp 4,4,8 记录坐标值为（4，4，8）的节点Z方向的位移（这个用的多，查看收敛量时就是这个命令，上面两个个人认为用处不大，也很少用过）。
