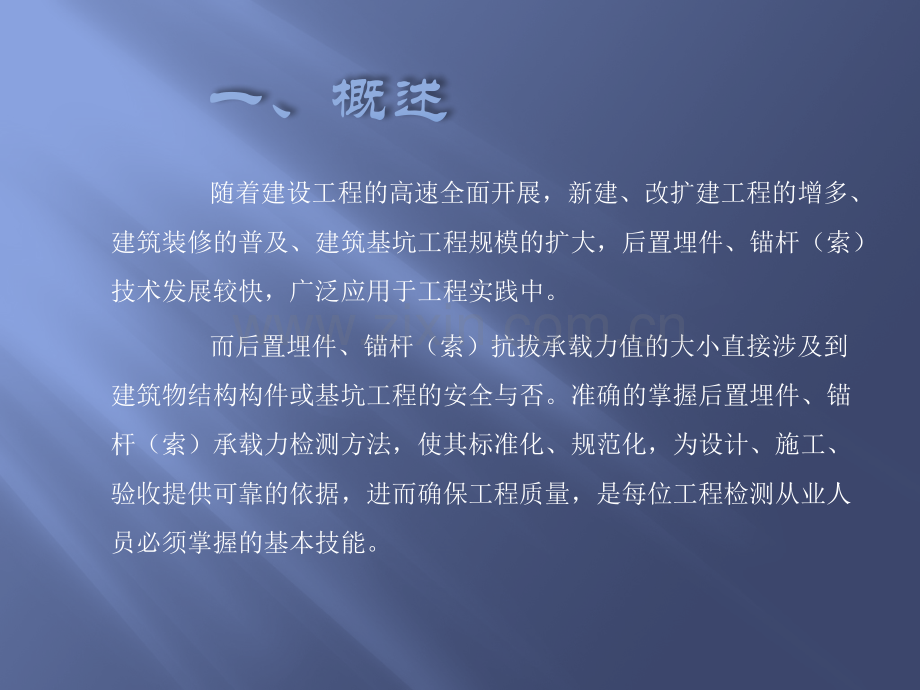

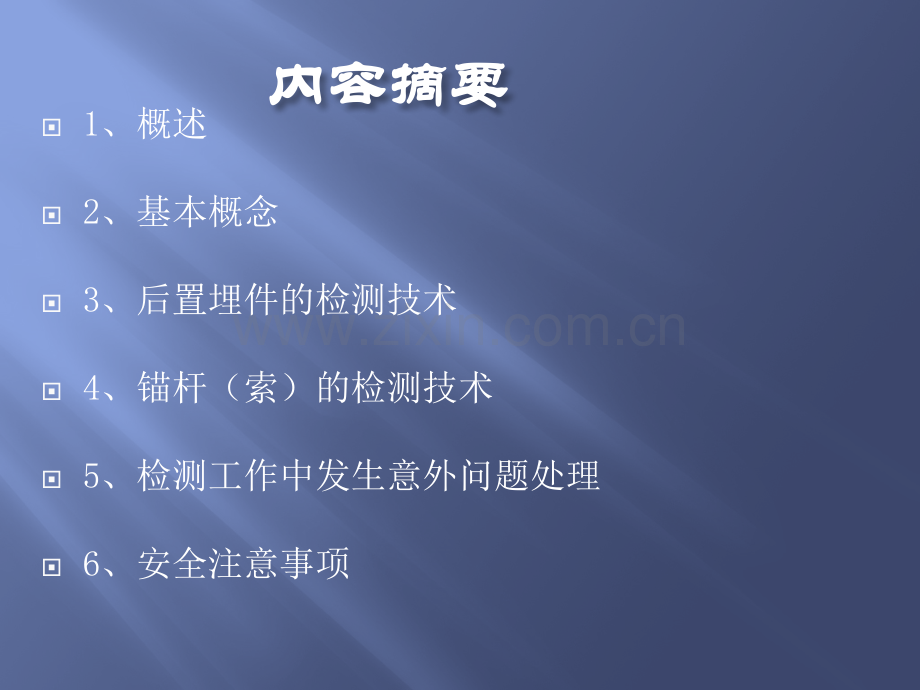

内容摘要内容摘要1、概述2、基本概念3、后置埋件的检测技术4、锚杆（索）的检测技术5、检测工作中发生意外问题处理 6、安全注意事项 随着建设工程的高速全面开展，新建、改扩建工程的增多、建筑装修的普及、建筑基坑工程规模的扩大，后置埋件、锚杆（索）技术发展较快，广泛应用于工程实践中。而后置埋件、锚杆（索）抗拔承载力值的大小直接涉及到建筑物结构构件或基坑工程的安全与否。准确的掌握后置埋件、锚杆（索）承载力检测方法，使其标准化、规范化，为设计、施工、验收提供可靠的依据，进而确保工程质量，是每位工程检测从业人员必须掌握的基本技能。二、基本概念二、基本概念1、后置埋件 通过相关技术手段在既有工程结构上设置的连接件，包括锚栓、化学锚栓、化学植筋，等。后置埋件种类（1）锚栓：包括膨胀型和扩孔型锚栓两类。其中：膨胀型锚栓指利用膨胀件挤压孔壁形成锚固作用的锚栓；扩孔型锚栓指通过毛孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。（2）化学植筋 采用化学胶黏剂（锚固胶）将钢筋或螺杆胶结固定于混凝土基材的毛孔中的一种后锚固方式。基材基材 指承载锚栓或钢筋的母体结构材料，一般情况下多为混凝土。基本概念基本概念(3)锚杆（索）将拉力传至稳定岩土层的构件。当采用钢绞线或高强钢丝束作杆体材料时，也可称为锚索。基本概念基本概念检测分类检测分类1.基本检测：是为确定锚杆极限承载力和获得有关设计参数而进行的检测2.验收检测：是为检测锚杆施工质量及承载力是否满足设计要求而进行的检测。3.蠕变检测：是为掌握锚杆的蠕变性能而进行的检测蠕变：蠕变：是指在恒载作用下锚杆的位移随时间而增加的现象 三、后置埋件的检测三、后置埋件的检测后置埋件的检测对象主要包括：1、植筋：新建建筑工程中的拉墙筋、构造柱植筋、受力钢筋植筋，以及加固改造工程中的新增钢筋植筋质量的检测等。2、化学锚栓或螺栓：建筑结构装饰装修、玻璃幕墙或加固改造工程中等预埋件的锚固连接质量的检测等。后置埋件的检测后置埋件的检测控制指标：控制指标：1、后置埋件的抗拔承载能力，即其力学性能（主要）；2、后置埋件的变形情况；相关规范：相关规范：后置埋件的力学性能检测依据标准为混凝土结构后锚固技术规程（JGJ145-2004）、建筑装饰装修工程质量验收规范（GB502102001）、玻璃幕墙工程质量检验标准（JGJ/T1392001）、金属与石材幕墙工程技术规范（JGJ/T1332001）、混凝土结构加固设计规范（GB503672006）、建筑结构加固工程施工质量验收规范（GB50550-2010）。后置埋件的检测后置埋件的检测检测前宜具有下列资料1）工程名称，及建设单位、设计单位、施工单位和监理单位名称；2）结构或构件名称、施工图纸、工程验收记录以及相关的施工技术资料；3）后置埋件品种、规格、数量、分布及位置等；4）结构或构件存在的质量问题。抗拔承载力试验分类抗拔承载力试验分类 锚栓抗拔承载力现场检验可分为非破坏性检验和破坏性检验。对于一般结构及非结构构件，可采用非破坏性检验；对于重要结构构件及生命线工程非结构构件，应采用破坏性检验。后置埋件的检测后置埋件的检测仪器设备仪器设备现场检验用的仪器、设备：拉拔仪、电子荷载位移测量仪等，应定期检定或校准。加荷设备应能按规定的速度加荷，测力系统整机误差不应超过全量程的2%。加荷设备应能保证所施加的拉伸荷载始终与锚栓的轴线一致。位移测量记录仪宜能连续记录。当不能连续记录荷载位移曲线时，可分阶段记录，在到达荷载峰值前，记录点应在10点以上。位移测量误差不应超过0.02mm。位移仪应保证能够测量出锚栓相对于基材表面的垂直位移，直至锚固破坏。后置埋件的检测后置埋件的检测试样选取试样选取 1、混凝土结构后锚固技术规程（JGJ145-2004）:1）锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样。2）同规格，同型号，基本相同部位规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚栓总数的1 1计算，且不少于计算，且不少于3 3根根。2、建筑结构加固工程施工质量验收规范（GB50550-2010 GB50550-2010）（即将实行，报批稿已过）1）同品种、同规格，同型号、同强度等级、基本相同部位的锚固件组成一个检验批，并应从每一检验批所含的锚固件中进行抽样。2）现场破坏性检验的抽样，应选择易修复和易补种的位置，取每取每一检验批锚固件总数的一检验批锚固件总数的1 1，且不少于，且不少于5 5件件进行检验。若锚固件为植筋，且植筋数量不超过100100件时，可取件时，可取3 3件进行检件进行检验。仲裁性检验的取样数量应加倍。后置埋件的检测后置埋件的检测3）现场非破损检验的抽样现场非破损检验的抽样，应符合下列规定：锚栓：a、对重要结构构件，应在该检验批外观质量合格的基础上，按照下表规定，随机抽样进行检验：注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。检验批的锚栓总数检验批的锚栓总数 100 100 500500100010002000200050005000按检验批锚栓总数按检验批锚栓总数计算的最小抽样量计算的最小抽样量20%20%，且不，且不少于少于5 5 件件10%10%7%7%4%4%3%3%b、对一般结构构件，可按重要结构构件抽样量的50%，且不少于5 件进行随机抽样。植筋：植筋：a、对重要结构构件，应按其检验批植筋总数的3%，且不少于5 件进行随机抽样。b、对一般结构构件，应按1%，且不少于3 件进行随机抽样。4）当不同行业标准的抽样规则与本规范不一致时，对承重结构加固工程的锚固质量检验，必须按本规范的规定执行。5）胶粘的锚固件，其检验应在胶粘剂达到其产品说明书标示的固化时间的当天,但不得超过7d 进行。若因故需推迟抽样与检验日期，除应征得监理单位同意外，且不得超过3d。检测方法检测方法1、加荷设备支撑环内径应满足下述要求：化学植筋max(12d，250mm)，膨胀型锚栓和扩孔型锚栓4。2、拉拔检验可选用以下两种加荷制度：1）连续加载，以匀速加载至设定荷载或锚固破坏，总加荷时间为2min3min。2）分级加载，以预计极限荷载的10%为一级，逐级加荷，每级荷载保持1min2min，至设定荷载或锚固破坏。3、非破坏性检验，荷载检验值应设计值或取0.9Asfyk及0.8NRkc计算之较小值。（NRkc-非钢材破坏承载力标准值）。破坏形式破坏形式1 1、锚栓破坏：锚栓或植筋本身被拉断、剪断或、锚栓破坏：锚栓或植筋本身被拉断、剪断或复合受力形式破坏。复合受力形式破坏。2、混凝土锥体破坏3、混合型破坏后置埋件的检测后置埋件的检测4、混凝土边缘破坏5 5、剪撬破坏、剪撬破坏6、劈裂破坏7、拔出与穿出破坏后置埋件的检测后置埋件的检测8、胶筋与胶混截面破坏后置预埋件的检测后置预埋件的检测检测数据分析与判定检测数据分析与判定非破坏性检验荷载下，以混凝土基材无裂缝、锚栓或植筋无滑移等宏非破坏性检验荷载下，以混凝土基材无裂缝、锚栓或植筋无滑移等宏观裂损现象，且观裂损现象，且2min 2min 持荷期间荷载降低持荷期间荷载降低5 5时为合格。当非破坏性时为合格。当非破坏性检验为不合格时，应另抽不少于检验为不合格时，应另抽不少于3 3个锚栓做破坏性检验判断。个锚栓做破坏性检验判断。对于破坏性检验，该批锚栓的极限抗拔力满足下列规定为合格对于破坏性检验，该批锚栓的极限抗拔力满足下列规定为合格：检测报告检测报告检测报告应至少包含以下内容检测报告应至少包含以下内容：1)检测机构名称、实验室认可（计量认证）号，行业资质证号，通讯地址和电话；2)委托、建设、勘察、设计、施工、监理单位名称；3)工程名称、地点、后置埋件型式；4)检测目的，依据标准，检测数量，检测日期，设计要求；5)受检埋件编号、位置、及施工记录；6)检测方法，仪器设备，检测过程；7)每棵埋件的检测数据及成果曲线；8)检测数据分析及与检测内容相应的检测结论。四、四、锚杆（索）的检测锚杆（索）的检测检测方法和内容检测方法和内容 1、锚杆工程应进行锚杆承载力抽样检测，锚杆检测方法应根据检测目的按下表选择：检测方法及检测目的检测方法检测方法检测方法检测方法检测目的检测目的检测目的检测目的基本检测基本检测基本检测基本检测确定锚杆极限承载力和获得有关设计确定锚杆极限承载力和获得有关设计确定锚杆极限承载力和获得有关设计确定锚杆极限承载力和获得有关设计参数参数参数参数 验收检测验收检测验收检测验收检测为检验锚杆施工质量及承载力是否满为检验锚杆施工质量及承载力是否满为检验锚杆施工质量及承载力是否满为检验锚杆施工质量及承载力是否满足设计要求足设计要求足设计要求足设计要求 蠕变检测蠕变检测蠕变检测蠕变检测掌握锚杆的蠕变性能掌握锚杆的蠕变性能掌握锚杆的蠕变性能掌握锚杆的蠕变性能 主要的规范或规程：锚杆喷射混凝土支护技术规范GB 50086-2001 建筑边坡工程技术规范GB 50330-2002 岩土锚杆(索)技术规程CECS22 20052、锚杆锚固段浆体强度大于15MPa或达到设计强度等级的75%时可进行锚杆检测。3、下列情况下锚杆应进行基本检测：1）采用新工艺、新材料或新技术的锚杆；2）无锚固工程经验的岩土层内的锚杆：3）一级边坡工程的锚杆。锚杆（索）的检测锚杆（索）的检测4、基本检测主要目的是确定锚固体与岩土层间粘结强度特征值、锚杆设计参数和施工工艺。5、对于塑性指数大于17的淤泥及淤泥质土层中的锚杆应进行蠕变检测。6、锚杆工程还应按规程规定的方法或其它相关规范规定的方法进行其施工过程的监控，以加强施工过程质量控制。抽检数量抽检数量 1、基本检测和蠕变检测锚杆不应少于3根，用作检测的地质资料、锚杆参数材料及施工工艺必须和工程锚杆相同。2、验收检测锚杆的数量应取锚杆总数的5%，且不得少于3根。验收检测的锚杆应随机抽样。质监、监理、业主或设计单位对质量有疑问的锚杆也应抽样作验收检测。检测工作程序检测工作程序1、锚杆检测相关资料的收集及确认工作包括：锚杆工程岩土勘察报告、设计图纸、锚杆施工技术资料，了解锚杆施工工艺和施工中出现的异常情况；确定委托方的具体委托事项，签订委托文件；明确检测现场检测工作实施的可行性和安全措施。2、应根据收集到的相关资料和委托方的具体委托事项，确定检测人员；检测人员必须有与其所从事检测工作相适应的专业资格证书。检测所用仪器设备检测所用仪器设备 1、加载装置（空心千斤顶、油泵）和计量仪表（压力表、传感器和位移计等）应在检测前进行计量检定合格，且应满足测试精度要求。2、检测用计量器具必须在计量检定周期的有效期内,确保其处于正常使用状态；3、量程足够。4、检测现场环境必须满足仪器设备的正常使用要求。遵守国家有关安全生产的规定，应采取有效的防护措施。5、当发现检测数据异常时，应查找原因，重新检测。基本检测基本检测检测方法检测方法1)检测时最大的检测荷载所产生的应力不应超过钢丝、钢铰线、钢筋强度标准值的0.8倍。2)锚杆基本检测应采用循环加、卸荷法，每级荷载施加或卸除完毕后，应立即测读变形量；3)岩层、砂质土、硬粘土中锚杆基本检测加荷等级与测读锚头位移应遵守下列规定：采用循环加荷，初始荷载宜取的0.1倍，每级加荷增量宜取的1/101/15。岩层、砂土、粘性土中锚杆加荷等级与观测时间如下：锚杆（索）的检测锚杆（索）的检测-基本检测基本检测在每级加荷等级观测时间内,测读锚头位移不应少于3次。在每级加荷等级观测时间内,锚头位移量不大于0.1mm时（岩石锚杆锚头位移量不大于0.01mm时）,可施加下一级荷载,否则要延长观测时间,直至锚头位移增量2小时以内小于2mm时再施加下一级荷载。4）淤泥及淤泥质土中锚杆基本检测加荷等级与测定锚头位移应遵守下列规定：初始荷载宜取的0.1倍，每级加荷增量宜取的1/101/15。加荷等级为的0.5倍和0.7倍时，采用循环加荷。循环加荷分级与观测时间同表5.1.3。(2)锚杆各加荷等级的观测时间见下表：锚杆（索）的检测锚杆（索）的检测-基本检测基本检测在每级加荷等级观测时间内测读锚头位移不少于3次荷载等级小于的50%时每分钟加荷不宜大于20kN，荷载等级大于的50%时每分钟加荷不宜大于10kN。加荷等级为的0.6倍和0.8倍时，锚头位移增量2小时以内小于2mm时，才能施加下一级荷载。5）锚杆破坏标准：a)后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；b)某级荷载下锚头总位移不收敛；c)锚头总位移超过设计允许位移值或锚杆杆体拉断。锚杆（索）的检测锚杆（索）的检测-基本检测基本检测检测资料的整理检测资料的整理1、检测结果按循环荷载与对应的锚头位移列表整理。2、根据检测资料绘制检测成果曲线：1）锚杆荷载位移（Qs）曲线；2）锚杆荷载弹性位移（Qse）曲线；3）锚杆荷载塑性位移（Qsp）曲线3、基本检测所得的总弹性位移应超过自由段长度理论弹性伸长量的80%,且应小于自由段长度与1/2锚固段长度之和的理论弹性伸长量。4、锚杆的极限承载力应取破坏荷载的前一级荷载的95%。当在最大检测荷载作用下未达到 规定的破坏标准时，锚杆的极限承载力取最大荷载值。结果的评定结果的评定1、参加统计的检测锚杆当满足其极差不超过平均值的30%时，取其平均值为锚杆极限承载力。2、当极差超过平均值的30%时，应分析极差过大的原因（锚杆施工、杆身质量、地质条件的差异等）。(1)若低值承载力出现的原因并非偶然的施工质量造成，应去掉高值后取平均，直至满足极差不超过30%的条件。若去掉高值后，参加统计的检测锚杆不满足3棵并不满足1%时，应增加检测锚杆数量。(2)若低值承载力出现的原因为偶然的施工质量造成，应查明本工程其它锚杆是否有类似情况，并要求对此类锚杆处理使其达到设计要求。处理达到设计要求后，去掉低值后取平均，此时应满足极差不超过30%的条件。若参加统计的锚杆不满足3棵并不满足1%时，应增加检测数量。3、将锚杆极限承载力除以安全系数2，即为锚杆抗拔承载力特征值。验验收检收检测测1、最大检测荷载不应超过预应力筋值的0.8倍，并应满足以下规定：(1)永久性锚杆的最大检测荷载为锚杆设计轴向拉力值的1.5倍。(2)临时性锚杆的最大检测荷载为锚杆设计轴向拉力值的1.2倍。2、验收检测对锚杆施加荷载与测读锚头位移应遵守以下规定 (1)初始荷载宜取锚杆设计轴向拉力值的0.1倍；(2)加荷等级与各等级荷载观测时间应满足下表的规定；(3)在每级加荷等级观测时间内,测读锚头位移不应少于3次；(4)最大检测荷载观测15分钟后卸荷至0.1Nt量测位移，然后加荷至锁定荷载锁定。检测资料的整理检测资料的整理1、检测结果按每级荷载对应的锚头位移列表整理。2、根据检测资料绘制锚杆荷载位移（Qs）曲线。3、锚杆验收合格标准：1）验收检测所得的总弹性位移应超过自由段长度理论弹性伸长量的80%,且应小于自由段长度与1/2锚固段长度之和的理论弹性伸长量；2）在最大检测荷载作用下锚头位移趋于稳定。4、当验收锚杆不合格时应按锚杆总数的 30重新抽检；若再有锚杆不合格时应全数进行检验。蠕变检测蠕变检测检测方法检测方法 1、锚杆蠕变检测加荷等级与观测时间应满足下表的规定，在观测时间内荷载必须保持恒定；锚杆（索）的检测锚杆（索）的检测-蠕变检测蠕变检测2、每级荷载按时间间隔1、2、3、4、5、10、15、20、30、45、60、75、90、120、150、180、210、240、270、300、330、360min记录蠕变量。检测资料的整理检测资料的整理1、整理检测结果并绘制蠕变量时间对数（slgt曲线）曲线，蠕变系数由下式求得：式中：s1t1时所测得的蠕变量；s2t2时所测得的蠕变量。2、锚杆蠕变检测验收标准：锚杆蠕变检测测得的最后一级荷载作用下的蠕变系数小于2。检测报告检测报告应至少包含以下内容：1 检测机构名称、计量认证号，资质证号，通讯地址和电话；2 委托、建设、勘察、设计、施工、监理单位名称；3 工程名称、地点、锚杆型式；4 检测目的，依据标准，检测数量，检测日期，设计要求；5 受检锚杆编号、位置、及施工记录；6 地质资料描述及柱状图（剖面图）；7 检测方法，仪器设备，检测过程；8 每根锚杆的检测数据及成果曲线；9 检测数据分析及与检测内容相应的检测结论。锚杆（索）的检测锚杆（索）的检测锚杆检测记录表锚杆检测记录表 五、检测工作中发生意外问题处理五、检测工作中发生意外问题处理 1、在检测工作中发生设备、仪器损坏时：1）如果压力表、油压千斤顶损坏时，应立即卸载。更换压力表、油压千斤顶（如果只是油管破损时，可只更换油管）。向建设、监理、设计单位提出，重新选点进行检测。2）如果百分表损坏时，应立即更换百分表进行检测。2、在检测工作中，如发现反力装置出现异常变形，应停止检测卸载，加固后重新安装，再进行检测。3、检测工作之前，应将检测场地围起来，防止雨水灌入。并用蓬布将检测仪器、设备、场地盖好，防雨防晒，蓬布要拉紧固定牢固。六、安全注意事项六、安全注意事项1、戴好安全帽，穿好工作服。工作场地如在基坑边，要随时注意基坑边的情况，如有问题排除后再工作。工作场地要收拾利索，无关人员要禁止进入现场，随时检查情况，排除安全隐患。2、用电安全注意事项 1）使用各种电器设备、仪器时，应严格遵守使用规程或使用说明书的要求。2）将电源引至工作现场时，应请现场电工或专门电气人员操作，必须有可靠有效的接地装置，并应有漏电保护装置。所用电源线应为橡胶护套线，铜线截面积应满足使用最大电流的需要。电线架空应有足够高度。安全注意事项安全注意事项 在现场以保证安全高度为准。如放在地面，应挖沟埋入地下，以免被车辆轧坏。并应随时注意来往人员，尤其是有人在埋线附近挖沟等工作时，应及时通知和制止。（3）电源接线板、插座、油泵等仪器设备要防水、防雨、防雾，以防漏电。（4）如发生人员触电事故应迅速正确解脱电源，进行触电救护，并立即和急救站（医院）联系抢救。THANK YOU FOR YOUR COMING.QUESTIONS?
