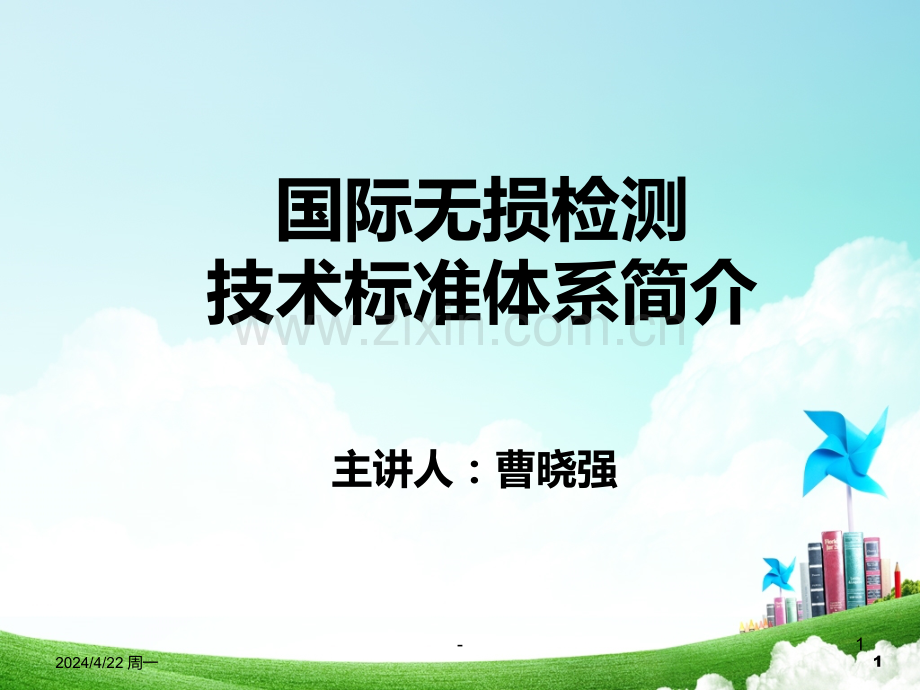

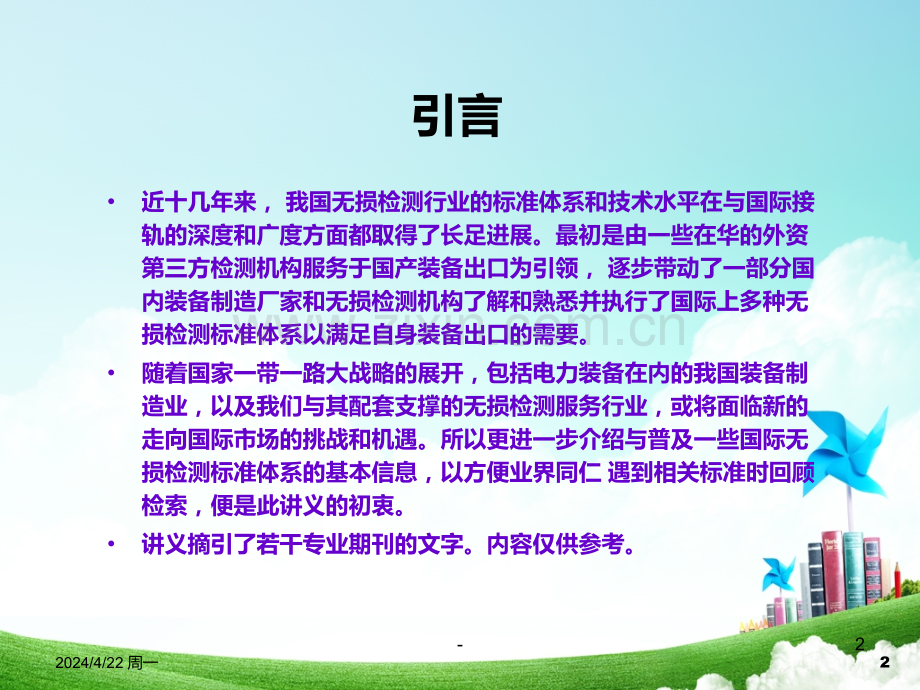

1国际无损检测技术标准体系简介 主讲人：曹晓强 2024/4/22 周一1-2024/4/22 周一引言 近十几年来，我国无损检测行业的标准体系和技术水平在与国际接轨的深度和广度方面都取得了长足进展。最初是由一些在华的外资第三方检测机构服务于国产装备出口为引领，逐步带动了一部分国内装备制造厂家和无损检测机构了解和熟悉并执行了国际上多种无损检测标准体系以满足自身装备出口的需要。随着国家一带一路大战略的展开，包括电力装备在内的我国装备制造业，以及我们与其配套支撑的无损检测服务行业，或将面临新的走向国际市场的挑战和机遇。所以更进一步介绍与普及一些国际无损检测标准体系的基本信息，以方便业界同仁 遇到相关标准时回顾检索，便是此讲义的初衷。讲义摘引了若干专业期刊的文字。内容仅供参考。22-32024/4/22 周一主要讲述内容无损检测行业相关主要国际组织：ASME,ASNT,CEN,ISO,ICNDT 等；国际主要无损检测标准体系：ASME体系,EN体系,ISO体系等；无损检测从业人员国际认证体系：ASNT;EN473:2000;ISO 9712等;附录：国内外无损检测标准目录汇编参考3-ASME ASME是American Society of Mechanical EngineersAmerican Society of Mechanical Engineers（美国机械工程师协会）的英文缩写。美国机械工程师协会成立于18801880年，在世界各地建有分部，是一个有很大权威和影响的国际性学术组织。ASMEASME主要从事发展机械工程及其有关领域的科学技术，鼓励基础研究，促进学术交流，发展与其他工程学、协会的合作，开展标准化活动，制定机械规范和标准。它拥有125000125000多名成员，管理着全世界最大的技术出版署，主持每年3030多个技术会议，近200200个专业发展课程，并制订了许多工业和制造标准。1.NDT行业相关主要国际组织1-144-ASMEASME规范要求：按ASMEASME规范的要求进行钢印产品的无损检验；从事无损检验工作的人 员必须按美国无损检验试验协会（ASNTASNT）的SNT-TC-1ASNT-TC-1A（无损检验人员考核和审定的建议方法）进行考核。ASMEASME手册第V V卷 无损检验对无损检验人员的资格评定、无损检验人员的管理、无损检验规程、无损检验控制以及无损检验设备等均进行了详细的规定。与常规产品不同，无损检验规程在使用之前应提交授权检验师AIAI认可；ASNTASNT级无损检验人员应按ASMEASME第卷的要求实际示范验证无损检验规程，即AIAI认可。NDT行业相关主要国际组织1-155-美国无损检测学会（American Society for Nondestructive American Society for Nondestructive Testing,ASNTTesting,ASNT）是世界上最大无损检测（NDTNDT）专业人士的技术学会。建造符合ASMEASME质量体系产品的生产商，其无损检验人员应进行培训，并按（ASNTASNT）的SNT-TC-1ASNT-TC-1A适用版本要求对人员进行评定。对ASNTASNT、ASNTASNT级无损检验人员，应每三年进行一次重新评定，ASNTASNT人员每五年进行一次重新评定。凡中断无损检验工作半年以上，其该项资格证书予以作废。NDT行业相关主要国际组织1-266-欧洲标准化委员会 European Committee for Standardization European Committee for Standardization法文缩写：CEN(Comit Europen de Normalisation)CEN(Comit Europen de Normalisation)）。成立于19611961年，总部设在比利时布鲁塞尔。以西欧国家为主体、由国家标准化机构组成的非营利性国际标准化科学技术机构。CEN CEN 的宗旨是：促进成员国之柯的标准化合作；积极推行ISOISO等国际标准；制定本地区需要的欧洲标准。欧洲标准化委员会下辖有无损检测技术委员会。NDT行业相关主要国际组织1-377-国际标准化组织（International Organization for International Organization for StandardizationStandardization，ISOISO）成员包括162162个会员国，是国际标准化领域中一个十分重要的组织。ISOISO的宗旨是在世界上促进标准化及其相关活动的发展，以便于商品和服务的国际交换，在智力、科学、技术和经济领域开展合作。中国是ISOISO的正式成员，代表中国参加ISOISO的国家机构是中国国家技术监督局。国际标准化组织下辖有无损检测技术委员会。NDT行业相关主要国际组织1-488-国际无损检测委员会(International Committee for Non-(International Committee for Non-Destructive TestingDestructive Testing，ICNDT)ICNDT)是世界各国公认的关于无损检测事业和学术的最有权威的非盈利国际组织。其宗旨是加强世界范围内无损检测科研人员的交流与合作，促进无损检测技术水平的提高，繁荣和发展无损检测事业，注册地在奥地利维也纳。中国于19791979年1111月加入国际无损检测委员会，一直积极参加国际无损检测委员会组织的各项活动。NDT行业相关主要国际组织1-599-美国机械工程师学会锅炉压力容器规范(ASME BPVC)(ASME BPVC)第V V卷无损检测(2013)(2013)版,其方法要目示例见后表。缺陷评定和质量验收通常列在产品制造标准中 (如第I I卷动力锅炉,第VIIIVIII卷压力容器)。第V V卷又分A A、B B 两分卷,前者为强制性要求,后者为参考性资料。2.国际主要无损检测标准体系 2-1 美国ASME 标准1010-2.国际主要无损检测标准体系 2-1 ASME BPVC 标准(2013)第V卷无损检测篇要目示例 1111-2.国际主要无损检测标准体系 2-1 ASME BPVC 标准(2013)第V卷无损检测篇要目示例 续表1212-最新版A SM E A SM E 标准对U TU T、PTPT、M TM T、ET(ET(分别列入第4 4、6 6、7 7、8 8 章)均通过列表,凸现了制定探伤工艺规程的所有主要素和副要素,并要求用规定的数值或数值范围表示;当主要素有变化时,要求对工艺规程重新评定:即用含缺陷试样进行验证、评判、演示和认可。有关工艺规程的各要素,均应在探伤专用工艺卡、探伤报告和记录中得以充分反映。A SM E A SM E 标准的另一特点是:对某些已成熟的NDT NDT 新技术、新工艺,将要求列入强制性附录,如射线实时成像法、数字射线照相法等;而对某些正在发展、有待进一步完善的新技术、新工艺,则将要求列入非强制性附录,如超声TO FDTO FD（超声衍射传播时差）法、相控阵法、全息法等。2.国际主要无损检测标准体系 2-1 美国ASME 标准1313-EN EN 标准由欧洲标准化委员会(CEN)(CEN)制定,标委会由德、英、法、意等19 19 个成员国组成。自上世纪90 90 年代中期起,一系列EN EN 标准相继问世,包括RTRT、U TU T、M TM T、PTPT、ETET、V TV T、A E(A E(声发射)7)7 种方法。ENEN标准方法要目示例见后表。EN EN 标准内容覆盖面大,实用性强,且标准之间有连锁性,互补互动配套。常规NDT NDT 技术中的诸多难点,如板板、管板、管管角焊缝的RTRT、U TU T、M T M T 方法及缺陷评定,U T,U T 中的凹、凸曲面探伤,奥氏体焊缝检测,RT,RT 中的焦点和小焦点测定;新技术、新工艺中的一些亮点,如射线实时成像,数字射线照相,超声TO FD TO FD 检测和定量等,均有内容翔实、图文并茂的标准指导操作。2.国际主要无损检测标准体系 2-2 欧洲 EN标准14-2.国际主要无损检测标准体系 2-2 欧洲EN无损检测标准要目 示例1515-2.国际主要无损检测标准体系 2-2 欧洲EN无损检测标准要目 示例1616-2.国际主要无损检测标准体系 2-2 欧洲 EN标准 我国GB 3323 GB 3323 新版已等效采用了EN 1435:1997 EN 1435:1997 焊缝射线照相检验,而新版JB 4730 JB 4730 承压设备无损检测RT RT 方法部分,也基本上采用了该欧标所规定的一系列重要参数要求(如射线照相技术等级,胶片系统分类,底片黑度,IQ I,IQ I 灵敏度,透照距离,透照厚度比K K 值,及小径管透照技术等)。可见EN EN 标准的系统性、实用性、连锁性和成套性,值得借鉴。1717-国际标准化组织 ISO/T C135 ISO/T C135 无损检测技术标准委员会按方法和职能分7 7 个SC SC 分委会,即:SC2-:SC2-表面检测,SC3-,SC3-声波检测,SC4-SC4-涡流检测,SC5-,SC5-射线检测,SC6-,SC6-泄漏检测,SC7-,SC7-资格认证,SC8-,SC8-红外检测等。迄今为止,ISO/TC135,ISO/TC135 发布的无损检测国际标准共有39 39 项,有关焊接接头的NDT NDT 标准要目示例见后表。2.国际主要无损检测标准体系 2-3 国际ISO标准1818-2.国际主要无损检测标准体系 2-3 国际ISO无损检测标准要目 示例1919-2.国际主要无损检测标准体系 2-3 国际ISO无损检测标准要目 示例2020-J IS J IS 即日本工业标准。J IS J IS 标准包罗的范围更广,条目很是精细，尽管略显繁琐。如RT,RT,有钢、不锈钢、铝、钛等多种金属焊缝的射线照相方法,对铝焊缝还划分平板、管子、T T 型三种。像质评价除用像质计外,还规定用对比度计。对不锈钢焊缝RT RT,提出像质计不锈钢丝含钼量应 0.6%,0.6%,还提到衍射斑纹的评定方法。JISJIS标准要目示例见后表。2.国际主要无损检测标准体系 2-4 日本JIS标准2121-2.国际主要无损检测标准体系 2-4 日本JIS无损检测标准要目 示例2222-2.国际主要无损检测标准体系 2-4 日本JIS无损检测标准要目 示例2323-美国ASME ASME 标准针对锅炉压力容器,就原材料、焊缝、结构件和支承件内部和表面缺陷的检测,对七种NDT NDT 方法(包括RTRT、U TU T、M TM T、PTPT、ETET、V TV T、L TL T、A E)A E)提出了相关技术要求和验收条件。质量验收只有合格与不合格两种等级,便于操作;但有些方法细节交代不够周详,如射线实时成像,超声缺陷表征,及新技术超声衍射传播时差(TO FD)(TO FD)法、超声相控阵法等。2.国际主要无损检测标准体系 2-5 各标准体系特点简述2424-欧洲EN EN 标准对各种NDT NDT 方法要求描述具体,工艺细节周密详尽,面面俱到。如RT RT 中,透照技术等级的转换,特型焊接接头的透照布置与评定验收,RTR,RTR 和CRCR、DR DR 新技术的具体运作;U T;U T 中,缺陷的“五段法”定性表征(有流程图和波形图供对照),T),T型接头和管座角焊缝的施探,凹、凸曲面探伤的种种细节(探头入射角、折射角、曲底面声束入射角测定、缺陷深度和水平定位修正、及灵敏度传输修正),),新技术TO FD TO FD 法在平、凸、凹及异面上的四种探头布置、角度选择、探头间距选择、装置校验、A A、B B、D D 型三种扫描显示及图形判读等等。2.国际主要无损检测标准体系 2-5 各标准体系特点简述2525-日本J IS J IS 等标准系吸收了欧美标准系的长处,又加进了本国的实验和经验数据,有一定创新。如RT RT 中,相关于几何修正系数R R 的透照距离的选定,对比度计、线质计的使用,环焊缝一次透照长度的计算,及不锈钢焊缝衍射斑纹的判读和处理;U T;U T 中曲面探伤技术细节的规定(比欧标充实了一些便于应用的修正曲线图),T),T 型接头和管座角焊缝检测的探头布置和波形分析,还有不锈钢焊缝U TU T的探头、试块和试探程序,端部回波法缺陷测高的各种技能(如端部回波的识别等),),新技术TO FD TO FD 法的运作要求和结果评价。缺点是缺陷验收繁复,操作费时。2.国际主要无损检测标准体系 2-5 各标准体系特点简述2626-ASMEASME本身没有无损检测人员认证规范，它对无损检测人员的认可完全采用ASNTASNT的认证规范。因此取得ASNTASNT的任何一种证书，就得到了ASMEASME对无损检测人员资质的认可。其人员资格鉴定应按下列文件进行：SNT-TC-1ASNT-TC-1A （无损检测人员资格鉴定与认证推荐实施方法）：用于简明的基于雇主的认证;CP-189CP-189（ASNT ASNT 无损检测人员资格鉴定和认证标准；）：用于最低的标准要求ACCPACCP（中心认证大纲 ASNT Central Certification ProgramASNT Central Certification Program）：用于人员素质最佳化的中心认证。ACCPACCP分ACCP ACCP 级、ACCP ACCP 级、ACCP ACCP 级。ACCP ACCP 级和ACCP ACCP 级是由ASNTASNT授权的考试中心考试，考试合格由ASNTASNT发证。3.无损检测从业人员国际认证体系3-1美国无损检测学会(ASNT)证书2727-19681968年，ASNTASNT发布了SNT-TC-1ASNT-TC-1A这份文件，为雇主制定本部门无损检测人员资格鉴定与认证程序提供了指导，帮助雇主了解对从事无损检测工作的雇员进行资格鉴定时应当考虑的基本要素。在这里，资格鉴定是指证实人员是否具备正确执行指派的工作所需要的技术培训、知识和经验，而认证则是指资格的书面证明。ASNTASNT清楚地知道，这些指导方针对某些雇主的具体情况并不一定都适合，而正是雇主是要对检测的结果负责的。因此，在SNT-TC-1ASNT-TC-1A封面上方就明确指出：“本文件是为雇主制定各自的无损检测人员资格鉴定与认证的书面实施文件作指导，并无作为严格规范使用的意图。”此说明在SNT-TC-1ASNT-TC-1A的最新版本上仍然存在。3.无损检测从业人员国际认证体系3-1美国无损检测学会(ASNT)证书2828-19911991年美国国家标准协会(ANSI)(ANSI)的标准评审委员会(BSR)(BSR)批准ANST“ANST“无损检测人员的资格鉴定与认证”标准作为国家同意的标准，编号为ANSI/ASNTANSI/ASNT CP.189CP.189：19911991。该标准明确规定了无损检测人员资格鉴定与认证的最低要求，并进而要求雇主的级应该具有ASNTASNT的无损检测级证书，而这最低要求比SNT-TC-SNT-TC-1A1A要严格。可以认为：SNT-TC-1A-SNT-TC-1A-雇主认证体系-是推荐的实施方法，而ANSI/ASNT CP-189-ANSI/ASNT CP-189-比较受控的雇主认证体系-是标准。在这里值得注意的是：可以认为，对于雇主认证体系，获得雇主认证的人员用时也就获得了雇主对具体检测任务的操作授权持证即可上岗。3.无损检测从业人员国际认证体系3-1美国无损检测学会(ASNT)证书2929-19961996年为了响应ISO9712ISO9712提出的无损检测人员资格鉴定与认证，加上对所有级别的无损检测人员都需要有一个独立的第三方进行资格鉴定与认证工作，ASNTASNT提出了ACCPACCP。ACCPACCP被设计成与ISO9712ISO9712密切合作，具有国际标准的显著特点。ASNTASNT提出ACCPACCP是对工业界要求对无损检测人员进行世界承认的高质量的认证的一种响应。ACCPACCP是以满足广大的无损检测技术使用者为基础的，但ASNTASNT承认在特殊工业部门有一些无损检测技术使用者他们按独特的法规、标准、规范工作，这需要除通用性考试外的专门考试，ACCPACCP对此作了考虑。此外，ASNTASNT的ACCPACCP是属中心认证体系，但也充分考虑到雇主的操作授权问题。只有通过通用考试和工业部门的专门考试取得ACCPACCP的认证方有可能检测该部门的产品，而只有再经雇主授权方可真正进行各该对象的检测。3.无损检测从业人员国际认证体系3-1美国无损检测学会(ASNT)证书3030-在当时(1996)(1996)的美国，ASNTASNT清楚知道，并不是所有的工业部门希望或需要ACCPACCP，美国的第一个无损检测人员资格鉴定与认证文件SNT-TC-1ASNT-TC-1A是19681968年第一次提出的，在美国和环球的其它国家为工业服务得很好，不用怀疑，很多部门将继续使用这种基于雇主的SNT-TC-1ASNT-TC-1A或者使用19911991年提出的标准CP189CP189得新最低要求。但是，对于那些要强调安全和责任问题的部门，ACCPACCP是最合理的选择，在这里，资格鉴定是指“对正确执行无损检测任务所需知识、技能、培训和实践经历所作的验证。”而认证则是指“对某人员能胜任某种无损检测方法的资格作出书面证明的程序。”3.无损检测从业人员国际认证体系3-1美国无损检测学会(ASNT)证书3131-经欧洲标准化委员会CENCEN批准的有关无损检测人员资格鉴定与认证的欧洲标准有：1.EN4731.EN473：2000“2000“无损检测人员的资格鉴定与认证通用规则，”这份标准用于取代EN473EN473：19931993和CR12459CR12459，可以看到ISO9712ISO9712在欧洲是如何被吸收采用的。2.EN450132.EN45013：1989“1989“人员认证机构总则”。这份标准的主要内容已被ISO9712ISO9712：19991999列为附录D D。3.EN41793.EN4179：2000“2000“航空航天系列：无损检测人员的资格鉴定与认证。”4.EN102564.EN10256：2000“2000“钢管的无损检测级和级无损检测人员资格鉴定与权限”3.无损检测从业人员国际认证体系3-2 欧洲无损检测人员的资格鉴定与认证3232-19921992年发布了由ISO/TC135/SC7(ISOISO/TC135/SC7(ISO无损检测技术委员会/人员资格分委员会)制定的标准ISO9712ISO9712：1992“NDT1992“NDT人员的资格鉴定与认证”（Qualification and certification for nondestructive testing Qualification and certification for nondestructive testing personnelpersonnel）19991999年发布了ISO9712ISO9712的第二版：ISO9712ISO9712：19991999其中一个重要的改变是对原先要求“国家认证机构由国家ISOISO会员机构认可”作了松动，将此要求改为“认证机构应被无损检测技术界或该国家的ISOISO会员机构认可”，而为实现、级人员的认证，ISO9712ISO9712：19921992长达1515年的过度期也改变为与EN473EN473一致的5 5年。新版仍明确提出：(1)(1)颁发的证明或卡片是认证或经授权的资格鉴定机构为该人员的资格作证，但并未给予任何操作权。证书和/或卡片上可设一专门栏目供授权予证书持有人进行操作的雇主或责任代理机构签名;(2);(2)雇主或责任代理机构应对所有授权的操作和无损检测结果的真实性负全部责任。3.无损检测从业人员国际认证体系3-3 ISO关于 NDT人员资格鉴定与认证3333-ISO 9712ISO 9712：19991999版推荐了三个培训大纲：（1 1）ANSI/ASNT CP-189ANSI/ASNT CP-189：19951995；（2 2）IAEA-TECDOC-628IAEA-TECDOC-628：19911991；（国际原子能机构无损检测人员培训指南）；（3 3）国际无损检测委员会推荐的无损检测人员培训、鉴定与认证的国际协调文件（19851985）。ISO9712ISO9712与SNT-TC-1ASNT-TC-1A、ANSI/ASNT CP-189ANSI/ASNT CP-189相似，但不多的例外是重要的，如对级人员的专门考试。3.无损检测从业人员国际认证体系3-3 ISO关于 NDT人员资格鉴定与认证3434-各国的无损检测培训体系按照ISO9712ISO9712标准，结合该国或该地区的实际情况，制定出一系列无损检测人员的培训标准和要求。例如：美国培训体系：ASNT/SNT-TC-1A,ASNT/ACCPASNT/SNT-TC-1A,ASNT/ACCP 欧洲无损检测培训体系：BINDTBINDT英国无损检测学会、瑞典无损检测学会，(EN473(EN473标准下的认证)。在20082008年以前，要获取EN473EN473标准培训考核，最近的也要远渡马来西亚，接受当地的英文授课和考试，费用不菲。而在20082008年以后，BVBV、SGSSGS等获得了欧盟国家的无损检测协会授权，在中国大陆开展相关的培训考核。3.无损检测从业人员国际认证体系3-4 关于培训3535-一般来讲，欧标EN473EN473证书在欧盟和澳洲广泛认可，在美洲也获得一定的认可。而ASNTASNT则在美洲本土广泛认可，即时在欧盟也会获得一定的认可。(离开本土后，还是要看客户有无特殊偏好)目前欧洲无损检测人员资格认证体系相继加入了国际无损检测委员会（ICNDTICNDT）人员证书互认体系，我国无损检测学会资格认证机构也申请加入国际无损检测人员证书互认体系，20152015年1 1月，国际无损检测资格认证委员会派员按照ISO9712-2012ISO9712-2012，ISO/IEC17024-2012ISO/IEC17024-2012标准要求，对中国无损检测学会认证体系进行了评审。20152015年5 5月，中国无损检测学会认证机构胜利通过国际无损检测委员会资格认证评审，加入国际无损检测人员资格证书互认体系（ICNDT MRAICNDT MRA）。此证书涵盖原先的欧盟互认体系的内容。证书有效期自20152015年5 5月1 1日至20182018年4 4月3030日。3.无损检测从业人员国际认证体系3-5 关于互认3636-国际标准ISO-ISO-国际标准化组织标准 International Standardization OrganizationInternational Standardization OrganizationIEC-IEC-国际电工委员会标准 International Electrotechnical CommissionInternational Electrotechnical CommissionJCAO-JCAO-国际民用航空组织标准ICRP-ICRP-国际射线防护委员会标准IIW-IIW-国际焊接协会标准EN-EN-欧洲标准化委员会标准美国标准ANSI-ANSI-美国国家标准学会标准 American National Standards InstituteAmerican National Standards InstituteASTM-ASTM-美国材料与试验协会标准 American Society for Testing&MaterialsAmerican Society for Testing&Materials4.附录 4-1 相关常用标准缩写汇编 3737-SAE-SAE-美国自动化工程师协会标准 Society of Automotive EngineerSociety of Automotive EngineerAMS-AMS-隶属于SAESAE的美国航空航天材料规范；MAM-MAM-隶属于SAESAE的美国航空航天材料规范（米制）AS-AS-隶属于SAESAE的美国航空航天标准；MA-MA-隶属于SAESAE的美国航空航天标准（米制）ARP-ARP-隶属于SAESAE的美国航空航天推荐实施方法；AIR-AIR-隶属于SAESAE的美国航空航天信息报告MIL-MIL-美国军用标准API-API-美国石油协会标准UL-UL-美国保险商实验室标准AIAG-AIAG-自动化工业行动集团标准ASNT(SNT)-ASNT(SNT)-美国无损检测协会AREA-AREA-美国铁路工程协会标准4.附录 4-1 相关常用缩写汇编 3838-ASME-ASME-美国机械工程师协会标准AIA-AIA-美国航空学会标准AWS-AWS-美国焊接协会标准FAA-FAA-美国联邦标准ASAASA -美国标准协会标准AISIAISI -美国钢铁协会标准MSS-MSS-美国制造商标准化协会标准 NCRP-NCRP-美国国家辐射防护与测量理事会标准 NASNAS -美国国家航空航天标准AESAES -美国原子能委员会标准ABSABS -美国海运局标准DODDOD -美国国防部标准4.附录 4-1 相关标准缩写汇编 3939-AIAAIA -美国宇航工业协会标准DOEDOE -美国能源部标准IEEEIEEE -美国电气与电子工程师协会标准NBSNBS -美国国家标准局标准英国标准BSI-BSI-英国标准学会标准 British Standards InstituteBritish Standards InstituteDTD-DTD-英国航空材料规范BS-BS-英国国家标准 British StandardBritish Standard法国标准NF-NF-法国国家标准AFNOR-AFNOR-法国标准化协会标准AIR-AIR-法国国防部标准4.附录 4-1 相关常用缩写汇编 4040-德国标准DIN DIN 德国标准化学会标准SEW SEW 德国钢铁工程师协会标准SEL SEL 西德钢铁交货技术条件日本标准JIS-JIS-日本工业标准 HPI-HPI-日本高压技术协会标准NDIS-NDIS-日本无损检测协会标准加拿大标准CSA STD-CSA STD-加拿大国家标准CAN CGSB-CAN CGSB-加拿大工业通用标准IRS-IRS-加拿大标准化协会标准4.附录 4-1 相关常用缩写汇编 4141-另见附件文件4.附录 4-2 国内外无损检测标准名录汇编4242-谢 谢！4343-
