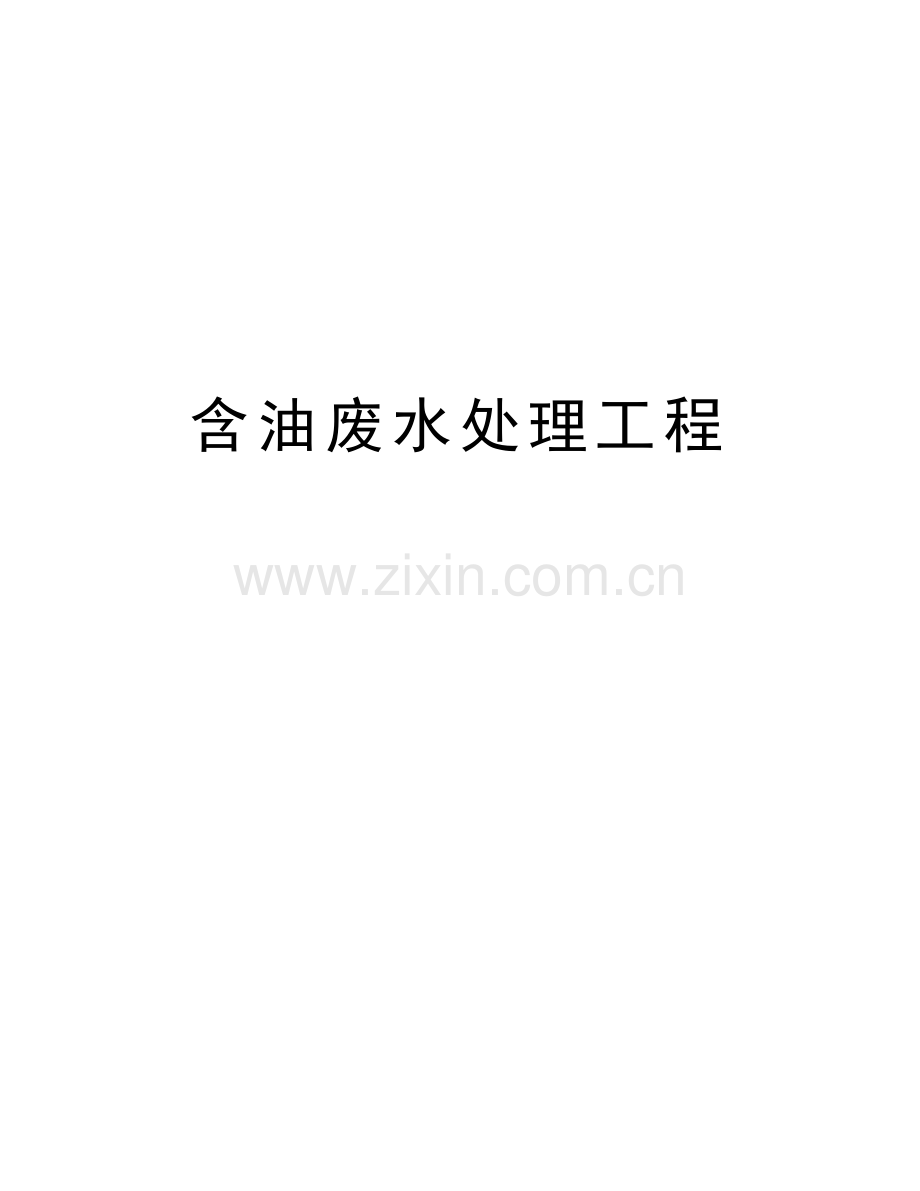

含油废水处理工程资料讲解.doc

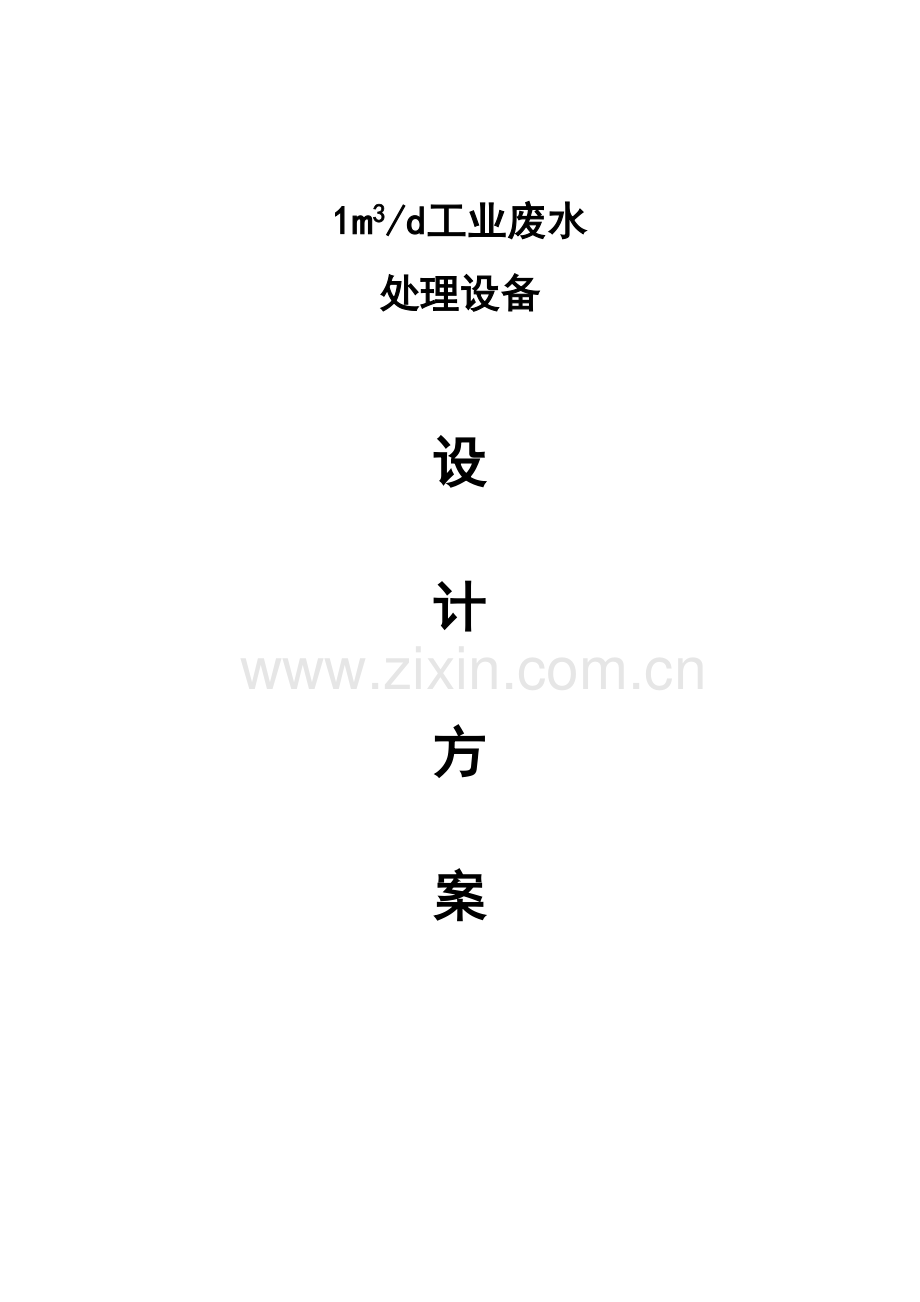

含油废水处理工程1m3/d工业废水处理设备设计方案目录一、概况21.1工程概况21.2 设计原则21.3 设计依据及标准21.4 编制范围3第二章 污水处理工艺32.1 污水处理规模及水质32.1.1处理规模32.1.2 设计水质32.2 治理目标42.3 MDL工艺流程图42.3 MDL工艺特点4第三章 工艺设计53.1格栅井53.2混合污水调节池53.3波纹板隔油池53.4电氧化反应器53.5气浮池、溶气罐63.6核桃壳过滤器63.7纤维球过滤器63.8精密过滤器63.9活性炭过滤器7第四章 主要构筑物设计参数7第五章 设备清单9一、概况1.1工程概况根据业主提供污水来源为：润滑油裂解的废液，设备冷却水，洗车水和地面冲洗水，如不处理直接排放将对周围的环境造成污染，本公司根据该项目的污水水质、水量，选用合适工艺，使污水出水达到排放标准。必须选用MDL一元化污水处理设备装置。1.2 设计原则1、严格执行国家和当地政府有关环境保护的各项规定，确保各项出水指标达到国家及广东省有关污染物排放标准。2、采用目前国内成熟、实用的处理工艺、稳定可靠地达到治理目标要求。3、在上述原则下，做到工程投资省，运行费用低，占地面积小等。4、工程造价合理，设备使用寿命长。整体规划协调布置，整体外形布置美观。5、操作管理方便，技术路线简单明了。6、妥善处置剩余污泥和设备运行噪声，不产生二次污染。7、安全措施得当，避免隐患。1.3 设计依据及标准（1） 甲方提供的水量、水质，厂区场地情况等有关设计原始资料及要求（2） 中华人民共和国环境保护法(1989年12月)（3） 广东省水污染物排放限值（DB44/26-2001）中的一级标准（4） 室外排水设计规范（GB500142006）（5） 恶臭污染物排放标准（GB14554-93）（6） 建筑结构荷栽设计规范（GB500092001）（7） 泵站设计规范(GBT5026597)（8） 建筑给水排水设计规范(GB50015-2003)（9） 厂矿道路设计规范 (GBJ2287)（10） 工业企业设计卫生标准(GBZ12002)（11） 建筑结构荷载设计规范(GB500092001)（12） 给水排水工程结构设计规范(GB5 00692002)（13） 混凝土结构设计规范(GB500102002)（14） 建筑抗震设计规范(GB500112001)1.4 编制范围1、本技术方案包括污水处理站内治理工程、工艺设计、土建设计、管道工程、设备及安装工程、电气工程、站内给排水工程设计。2、污水进口从调节池进水口开始，动力线从污水处理站配电柜进线开始，排水至清水池出水口止。3、区间内的排放沟、处理后的排放沟及从处理场到厂动力柜的动力线、处理场外的自来水管，生产用气气管、水电表及雨棚等不属于本设计的工程范围。第二章 污水处理工艺2.1 污水处理规模及水质2.1.1处理规模根据厂方提供资料及我公司技术人员现场勘察，设计处理水量为1m3/d污水。2.1.2 设计水质本设计根据业主提供相关数据，同时结合同地区同类型水质资料，污水中主要水质指标为含COD1500/l。2.2 治理目标处理后污水排放，污水处理后统一采用城镇污水处理厂污水排放标GB18918-2002中三级标准。如下表：排放标准pH68.5CODCr330mg/LBOD5100mg/LSS50mg/L动植物油20mg/L石油类15mg/L2.3 MDL工艺流程图组合气浮化反应装置波纹板隔油池调节池格栅井加药装置活性炭过滤器精密过滤器达标排放2.3 MDL工艺特点工艺说明及特点： MDL采用了国内先进的含油废水处理方法，结构紧凑、占地小、上马快、处理效率高，运行费用低，一体化操作管理。第三章 工艺设计3.1格栅井由于污水中含有一定的乳化油成份和固体物质，一旦这些物质进入泵或管道，容易发生堵塞现象，为了防止堵塞，保证污水处理系统稳定运行，在调节池前设置一道格栅，格栅安装角度60栅间距8mm，以去除这些漂浮物质，悬浮物的去除率在6070。3.2混合污水调节池由于污水的水质及水量波动很大，因此，要有足够的调节容量才能使进入的污水水质、水量稳定，调节池的有效容积大寸10m3。3.3波纹板隔油池由于污水的水质及水量波动很大，因此，要有足够的调节容量才能使进入的污水水质、水量稳定，调节池的有效容积大寸10m3。3.4化反应器点氧化反应器是在油水混合液中加入电极，原油中水携带着正电荷，在电极处凝结脱掉，从而达到油水分离的目的。其原理是乳状液置于高压电场中，由于电场对水滴的作用而促进其碰撞，聚结成更大的水滴。电破乳机理包括：（1）电泳聚结-带电液滴在直流电场的作用下发生电泳迁移，不同尺度的液滴因在电极的运动速度不同而发生碰撞和聚结。另外在液滴迁移的通路上插入半透性格栅也可使液滴在格栅表面发生聚结。（2）偶极聚结-液滴在高场强交流电场或直流电场中受电场的诱导作用一端带正电，另一端带负电形成偶极，相邻两液滴在静电吸引力的作用下发生聚结。（3）震荡聚结-液滴在交流电场的作用下发生周期性震荡和变形，液滴之间的连续相液膜在液滴表面电荷周期性变化和液滴频繁变形过程中发生破裂使液滴聚结。3.5气浮池、溶气罐气浮与絮粒进行重力沉降的沉淀，与一般澄清工艺不同的是它依靠微气泡，使其粘附于絮粒上，从而实现絮粒的强制性上浮，由于泡的比重小于水，浮力很大，因此，促使絮粒迅速上浮，从而提高了固液分离速度，汽水比为12：1。去除率油80%、COD85%、SS75%。3.6精密过滤器精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。3.7活性炭过滤器活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯,可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用，还具有降低COD的作用。可以进一步降低RO进水的SDI值，保证 SDI5，TOC2.Oppm。
