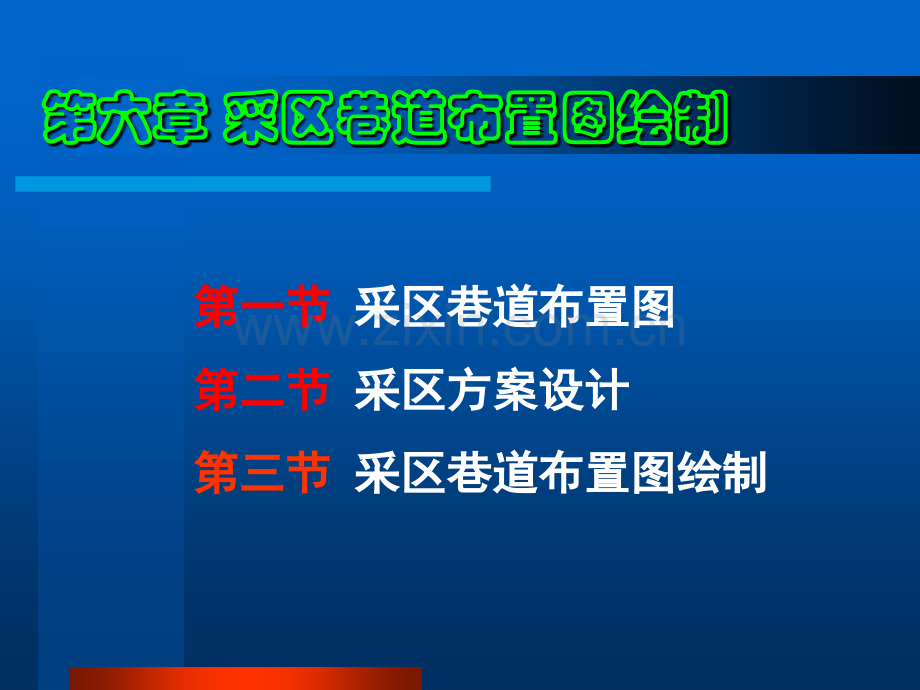

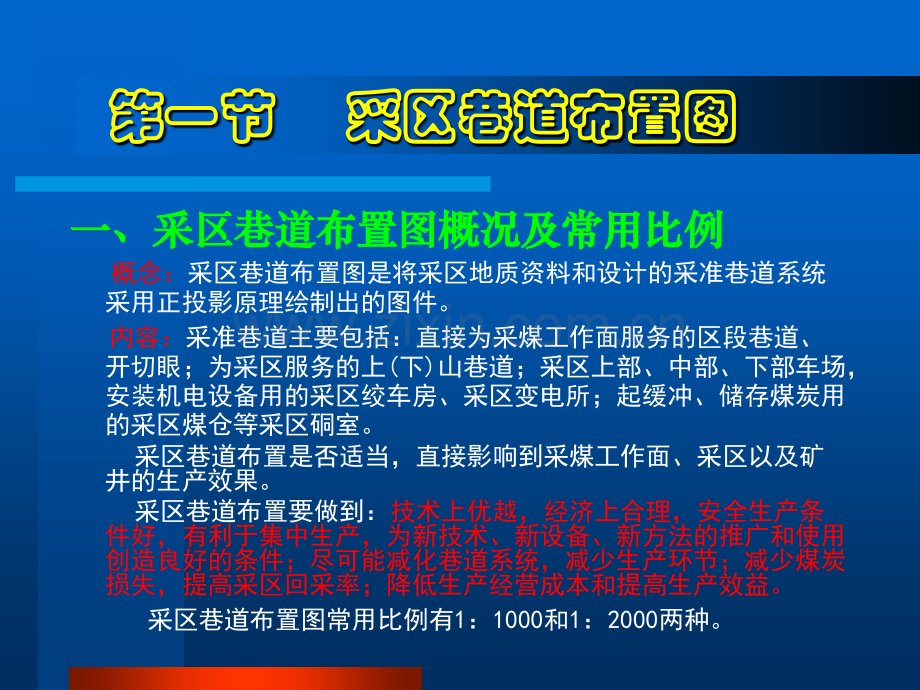

1、第六章第六章 采区巷道布置图绘制采区巷道布置图绘制第一节第一节 采区巷道布置图采区巷道布置图 第二节第二节 采区方案设计采区方案设计 第三节第三节 采区巷道布置图绘制采区巷道布置图绘制 第一节第一节 采区巷道布置图采区巷道布置图 一、采区巷道布置图概况及常用比例一、采区巷道布置图概况及常用比例 概念:采区巷道布置图是将采区地质资料和设计的采准巷道系统采用正投影原理绘制出的图件。内容:采准巷道主要包括:直接为采煤工作面服务的区段巷道、开切眼;为采区服务的上(下)山巷道;采区上部、中部、下部车场,安装机电设备用的采区绞车房、采区变电所;起缓冲、储存煤炭用的采区煤仓等采区硐室。采区巷道布置是否适当,
2、直接影响到采煤工作面、采区以及矿井的生产效果。采区巷道布置要做到:技术上优越,经济上合理,安全生产条件好,有利于集中生产,为新技术、新设备、新方法的推广和使用创造良好的条件;尽可能减化巷道系统,减少生产环节;减少煤炭损失,提高采区回采率;降低生产经营成本和提高生产效益。采区巷道布置图常用比例有1:1000和1:2000两种。二、采区巷道布置图的标示对象二、采区巷道布置图的标示对象l采区巷道布置图主要包含以下内容:采区巷道布置图主要包含以下内容:l(1)(1)采区范围、采区边界线以及采区边界煤柱尺寸。采区范围、采区边界线以及采区边界煤柱尺寸。l(2)(2)采区煤层底板等高线、主要地质构造及钻孔情
3、况。采区煤层底板等高线、主要地质构造及钻孔情况。l(3)(3)区段划分方式、采区巷道布置形式,包括采区上区段划分方式、采区巷道布置形式,包括采区上(下下)山的数目、位置,采区硐室的形态、位置,区段数目、山的数目、位置,采区硐室的形态、位置,区段数目、倾斜长度,区段巷道的布置形式,各种巷道之间的联倾斜长度,区段巷道的布置形式,各种巷道之间的联系方式及区段、采区上系方式及区段、采区上(下下)山、断层、大巷等保护煤柱山、断层、大巷等保护煤柱尺寸。尺寸。l(4)(4)采区各种地质构造的位置和范围。采区各种地质构造的位置和范围。l(5)(5)地面建筑物、铁路、主要公路、水体的位置、范围地面建筑物、铁路、
4、主要公路、水体的位置、范围及保护煤柱尺寸。及保护煤柱尺寸。l(6)(6)采区主要巷道尺寸。采区主要巷道尺寸。三、采区巷道布置图的作用三、采区巷道布置图的作用l采区巷道布置图时主要用途有:采区巷道布置图时主要用途有:l(1)(1)了解采区巷道布置情况,确定采区准备工程量及准了解采区巷道布置情况,确定采区准备工程量及准备时间,制订采区准备计划及材料用量计划。备时间,制订采区准备计划及材料用量计划。l(2)(2)了解采区地质情况,进行采煤工作面设计及采区单了解采区地质情况,进行采煤工作面设计及采区单项工程施工图设计。项工程施工图设计。l(3)(3)计算采区、基础储量、可采储量、设计损失量,确计算采区
5、、基础储量、可采储量、设计损失量,确定采区采出率。定采区采出率。l(4)(4)计算采区投产前的工程量,确定采区的掘进率,进计算采区投产前的工程量,确定采区的掘进率,进行采区巷道掘进费用、维护费用及采区运输费用预算。行采区巷道掘进费用、维护费用及采区运输费用预算。l(5)(5)进行采区准备、采区生产的风量计算与分配。进行采区准备、采区生产的风量计算与分配。l(6)(6)绘制其他矿图,如采区机电设备布置图、采区采掘绘制其他矿图,如采区机电设备布置图、采区采掘工程计划图和采区生产系统图等矿图。工程计划图和采区生产系统图等矿图。四、采区巷道布置图的分类四、采区巷道布置图的分类 采区巷道布置图的种类很多
6、,划分方法有多种。可以按采采区巷道布置图的种类很多,划分方法有多种。可以按采区巷道布置方式和投影面分类。区巷道布置方式和投影面分类。l1 1按采区巷道布置方式分类按采区巷道布置方式分类l根据煤层的赋存情况、开采方式、采区上根据煤层的赋存情况、开采方式、采区上(下下)山布置、煤层群开采时山布置、煤层群开采时的联系方式不同,采区巷道布置方式有多种,因此采区巷道布置图的联系方式不同,采区巷道布置方式有多种,因此采区巷道布置图也有多种。按采区巷道的布置方式,采区巷道布置图有以下几种分也有多种。按采区巷道的布置方式,采区巷道布置图有以下几种分类:类:l(1)(1)按准备巷道形式分为采区巷道布置图、盘区巷
7、道布置图和带区巷按准备巷道形式分为采区巷道布置图、盘区巷道布置图和带区巷道布置图。道布置图。l(2)(2)按开采方式分为上山采按开采方式分为上山采(盘盘)区巷道布置图和下山采区巷道布置图和下山采(盘盘)区巷道布置区巷道布置图。图。l(3)(3)按采区上按采区上(下下)山的布置分为单翼采区巷道布置图和双翼采区巷道山的布置分为单翼采区巷道布置图和双翼采区巷道布置图。布置图。l(4)(4)按煤层群开采时的联系分为单一煤层采区巷道布置图和多煤层联按煤层群开采时的联系分为单一煤层采区巷道布置图和多煤层联合采区巷道布置图。合采区巷道布置图。l采区巷道布置图按布置方式的分类,如图采区巷道布置图按布置方式的分
8、类,如图5-15-1所示。所示。l2 2按投影面分类按投影面分类 l采区巷道布置图是根据正投影原理进行绘制的,按照采区巷道布置图是根据正投影原理进行绘制的,按照投影面的不同,采区巷道布置图有以下几种:投影面的不同,采区巷道布置图有以下几种:l(1)(1)采区巷道布置平面图。采区巷道布置平面图。它是将采区巷道布置投影到它是将采区巷道布置投影到水平面上绘制出的图件,在煤矿开采中被广泛使用。水平面上绘制出的图件,在煤矿开采中被广泛使用。l(2)(2)采区巷道布置立面图。采区巷道布置立面图。它是将采区巷道布置投影到它是将采区巷道布置投影到竖直面上绘制出的图件,在开采急斜煤层时普遍使用。竖直面上绘制出的
9、图件,在开采急斜煤层时普遍使用。l(3)(3)采区巷道布置层面图。采区巷道布置层面图。它是将采它是将采(盘盘)区巷道布置投区巷道布置投影到与煤层相平行的平面上绘制出的图件,在开采近影到与煤层相平行的平面上绘制出的图件,在开采近水平煤层时经常使用。水平煤层时经常使用。l(4)(4)采区巷道布置剖面图。采区巷道布置剖面图。它是沿采区主要巷道剖面形它是沿采区主要巷道剖面形态绘制的图件,常结合上述态绘制的图件,常结合上述3 3种图件使用,一般不单独种图件使用,一般不单独使用。使用。五、采区巷道布置图的绘制方法五、采区巷道布置图的绘制方法l1 1绘制的依据绘制的依据l为了能够正确地绘制采掘工程设计图和确
10、保图纸质量,需依据以为了能够正确地绘制采掘工程设计图和确保图纸质量,需依据以下几个方面的资料:下几个方面的资料:l(1)(1)精查地质报告。精查地质报告。由地质部门所提供的精查地质报告是采区巷道由地质部门所提供的精查地质报告是采区巷道布置图最基础的资料。绘制采区巷道布置图时,应从采区地质说布置图最基础的资料。绘制采区巷道布置图时,应从采区地质说明书中找出采区煤层底板等高线图、采区地质剖面图、采区煤岩明书中找出采区煤层底板等高线图、采区地质剖面图、采区煤岩层综合柱状图及其有关说明作为绘制采区巷道布置图的基础资料。层综合柱状图及其有关说明作为绘制采区巷道布置图的基础资料。l(2)(2)井田的范围、
11、边界线,井田的划分,井筒、井底车场、主要巷井田的范围、边界线,井田的划分,井筒、井底车场、主要巷道的布置形式和位置,开采水平的垂高,阶段的斜长,采区沿走道的布置形式和位置,开采水平的垂高,阶段的斜长,采区沿走向、倾斜的长度,采区上向、倾斜的长度,采区上(下下)山开口位置,主要保扩煤柱尺寸,山开口位置,主要保扩煤柱尺寸,采区的划分方式,区段采煤工作面的有关参数,采区内各种煤柱采区的划分方式,区段采煤工作面的有关参数,采区内各种煤柱尺寸,采区上(下)山、区段巷道,采区上、中、下部车场及硐尺寸,采区上(下)山、区段巷道,采区上、中、下部车场及硐室的布置方式、有关参数和位置等,都是绘制采区巷道布置图的
12、室的布置方式、有关参数和位置等,都是绘制采区巷道布置图的依据。依据。l(3)(3)国家行业规程、规范和规定等要求。国家行业规程、规范和规定等要求。l2 2绘制的方法和步骤绘制的方法和步骤l(1)(1)绘制出采区边界线,留设采区边界煤柱。绘制出采区边界线,留设采区边界煤柱。l(2)(2)绘制出运输大巷和总回风巷。绘制出运输大巷和总回风巷。l(3)(3)区段划分和采准巷道布置。区段划分和采准巷道布置。根据采区设计方案,进行根据采区设计方案,进行区段划分,确定区段的数目、区段倾斜长度,并在采区区段划分,确定区段的数目、区段倾斜长度,并在采区巷道布置图上用双点画线绘出区段间的分界线;绘出采巷道布置图上
13、用双点画线绘出区段间的分界线;绘出采区上区上(下下)山、区段巷道;绘出采区上部、中部、下部车山、区段巷道;绘出采区上部、中部、下部车场、各种联络巷道及硐室。场、各种联络巷道及硐室。l(4)(4)标明通风构筑物。标明通风构筑物。在采区巷道布置图上适当的位置,在采区巷道布置图上适当的位置,采用规定符号绘出风门、风桥、调节风窗、密闭等通风采用规定符号绘出风门、风桥、调节风窗、密闭等通风构筑物,标明新鲜风流、乏风路线。构筑物,标明新鲜风流、乏风路线。l(5)(5)绘制主要位置剖面图。绘制主要位置剖面图。采区主要位置剖面图即沿采区采区主要位置剖面图即沿采区主要上主要上(下下)山或盘区上山或盘区上(下下)
14、山巷道位置绘制的剖面图。首山巷道位置绘制的剖面图。首先根据采区地质说明书、采区煤层底板等高线图、采区先根据采区地质说明书、采区煤层底板等高线图、采区煤层综合柱状图,搞清煤层厚度、煤层群之间的层间距、煤层综合柱状图,搞清煤层厚度、煤层群之间的层间距、煤层顶底板岩性和厚度、煤层倾角等,然后在采区巷道煤层顶底板岩性和厚度、煤层倾角等,然后在采区巷道布置平面图上标出剖面位置,对照采区巷道布置平面图,布置平面图上标出剖面位置,对照采区巷道布置平面图,绘制出采区主要巷道剖面图。绘制出采区主要巷道剖面图。l(6)(6)采区标注。采区标注。l采区内有关尺寸有:采煤工作面的长度和推进长度,采区内有关尺寸有:采煤
15、工作面的长度和推进长度,采区边界煤柱、区段煤柱、采区上采区边界煤柱、区段煤柱、采区上(下下)山之间煤柱及井山之间煤柱及井上、下其他保护煤柱尺寸。上、下其他保护煤柱尺寸。l巷道名称有:与采区连接的主要运输大巷、总回风巷道名称有:与采区连接的主要运输大巷、总回风巷、石门名称,采区上巷、石门名称,采区上(下下)山名称、采区上部、中部、山名称、采区上部、中部、下部车场名称,采区内各种联络巷道及硐室名称,区下部车场名称,采区内各种联络巷道及硐室名称,区段巷道名称或编号。段巷道名称或编号。l标注采区内各采煤工作面编号、首采工作面位置。标注采区内各采煤工作面编号、首采工作面位置。l注意:注意:在绘制采区巷道
16、布置图时,经纬网、煤层底板在绘制采区巷道布置图时,经纬网、煤层底板等高线、各种煤柱线、停采线、尺寸标注线等均应以等高线、各种煤柱线、停采线、尺寸标注线等均应以细实线细实线表示,煤层巷道用表示,煤层巷道用粗实线粗实线表示,岩层巷道用表示,岩层巷道用粗粗虚线表示,且一般采用双线虚线表示,且一般采用双线。l另外,在采区巷道布置图上,应有说明及图例部分。另外,在采区巷道布置图上,应有说明及图例部分。说明部分主要包括图件设计依据、特殊情况的处理措说明部分主要包括图件设计依据、特殊情况的处理措施及设计范围等,做到文字精练,简明扼要;图例应施及设计范围等,做到文字精练,简明扼要;图例应尽量采用采矿、地质、测
17、量中规定的符号。通常说明尽量采用采矿、地质、测量中规定的符号。通常说明和图例部分布置在图件的右侧或下方适当位置。和图例部分布置在图件的右侧或下方适当位置。六、采区巷道布置图的应用六、采区巷道布置图的应用l采区巷道布置图是了解采区地质、巷道布置、分析和采区巷道布置图是了解采区地质、巷道布置、分析和解决生产问题的重要工具。其主要用途有:解决生产问题的重要工具。其主要用途有:l1 1编制采区准备计划编制采区准备计划 根据采区巷道布置图,按比例在图上量出各段巷道根据采区巷道布置图,按比例在图上量出各段巷道长度,计算采区巷道工程量,按照采区接替时间要求,长度,计算采区巷道工程量,按照采区接替时间要求,编
18、制采区准备计划。编制采区准备计划。l2 2制订采区材料用量计划制订采区材料用量计划 根据采区巷道布置图量取并求出各段巷道长度,按根据采区巷道布置图量取并求出各段巷道长度,按照巷道的形状、断面及支护形式确定采区支护材料用照巷道的形状、断面及支护形式确定采区支护材料用量。量。l3 3编制采煤工作面回采工艺设计编制采煤工作面回采工艺设计 根据采区巷道布置图,了解设计采煤工作面长度、根据采区巷道布置图,了解设计采煤工作面长度、推进长度、煤层厚度,采煤工作面内煤层走向、倾角推进长度、煤层厚度,采煤工作面内煤层走向、倾角及其变化情况,煤层顶底板岩性特征,采煤工作面四及其变化情况,煤层顶底板岩性特征,采煤工
19、作面四邻采掘情况,选择合适的回采工艺。邻采掘情况,选择合适的回采工艺。l4 4计算采区采出率、掘进率计算采区采出率、掘进率 根据采区巷道布置,按比例量出采区走向长度、倾斜根据采区巷道布置,按比例量出采区走向长度、倾斜长度、巷道长度、煤柱尺寸,计算采区巷道总长度、采长度、巷道长度、煤柱尺寸,计算采区巷道总长度、采区基础储量、采区煤柱损失量、采煤工作面落煤损失量,区基础储量、采区煤柱损失量、采煤工作面落煤损失量,确定采区的采出率和掘进率。确定采区的采出率和掘进率。l5 5计算巷道掘进费用计算巷道掘进费用 根据采区巷道布置图,按比例量出巷道长度,斜巷按根据采区巷道布置图,按比例量出巷道长度,斜巷按巷
20、道倾角计算出巷道真实长度,按照每米巷道掘进费用,巷道倾角计算出巷道真实长度,按照每米巷道掘进费用,计算出该巷掘进费用。计算出该巷掘进费用。l6 6利用采压巷道布置图绘制其他矿图利用采压巷道布置图绘制其他矿图 在采区巷道布置图上,若将机电设备配置标出,就形成在采区巷道布置图上,若将机电设备配置标出,就形成采区机电设备配置图。同样也可绘制采区运输系统图、采区机电设备配置图。同样也可绘制采区运输系统图、通风系统图、避灾路线图和安全监测系统图等矿图。通风系统图、避灾路线图和安全监测系统图等矿图。第二节 采区方案设计l一、采区设计的一、采区设计的依据依据、程序和步骤、程序和步骤l必须贯彻执行必须贯彻执行
21、煤炭工业技术政策煤炭工业技术政策、煤矿安全规煤矿安全规程程和和煤炭工业矿井设计规范煤炭工业矿井设计规范等。等。l采区设计要为矿井合理集中生产和持续稳产、高产创采区设计要为矿井合理集中生产和持续稳产、高产创造条件;尽量简化巷道系统,减少巷道掘进和维护工造条件;尽量简化巷道系统,减少巷道掘进和维护工程量;有利于采用新技术、发展机械化和自动化;使程量;有利于采用新技术、发展机械化和自动化;使煤炭损失少,安全条件好。煤炭损失少,安全条件好。l采区设计的主要依据主要包括地质说明书和附图两部采区设计的主要依据主要包括地质说明书和附图两部分。分。l采区设计通常分为两个阶段进行,即确定采区主要技采区设计通常分
22、为两个阶段进行,即确定采区主要技术特征的术特征的采区方案设计采区方案设计和根据批准的方案设计而进行和根据批准的方案设计而进行的的采区单位工程施工图设计采区单位工程施工图设计。l一、采区设计的依据、一、采区设计的依据、程序程序和步骤和步骤l采区方案设计除了需要阐述采区范围、地质条件、煤采区方案设计除了需要阐述采区范围、地质条件、煤层赋存状况、采区生产能力、采区储量及服务年限等层赋存状况、采区生产能力、采区储量及服务年限等基本情况外,还有重点论证:采准巷道的布置方式及基本情况外,还有重点论证:采准巷道的布置方式及生产系统、采煤方法选择、采掘工作面的工艺及装备、生产系统、采煤方法选择、采掘工作面的工
23、艺及装备、采区参数、采区机电设备的选型与布置、安全技术措采区参数、采区机电设备的选型与布置、安全技术措施等。施等。l根据煤炭工业技术政策、地质和生产技术条件、设备根据煤炭工业技术政策、地质和生产技术条件、设备供应状况,拟定数个技术上可行的方案,然后计算各供应状况,拟定数个技术上可行的方案,然后计算各方案相应的技术经济指标,通过对这些方案进行技术方案相应的技术经济指标,通过对这些方案进行技术经济比较,选择出技术先进、经济合理、安全可靠的经济比较,选择出技术先进、经济合理、安全可靠的方案,为进一步进行采区施工图设计打下基础。方案,为进一步进行采区施工图设计打下基础。l一、采区设计的依据、一、采区设
24、计的依据、程序程序和步骤和步骤l采区施工图设计是在采区方案设计批准后进行的。在采区施工图设计是在采区方案设计批准后进行的。在施工图设计中,主要是根据采区方案设计的要求,对施工图设计中,主要是根据采区方案设计的要求,对采区某些单位工程,如采区巷道断面,采区上、中、采区某些单位工程,如采区巷道断面,采区上、中、下部车场,巷道交岔点及采区硐室等进行具体的设计,下部车场,巷道交岔点及采区硐室等进行具体的设计,确定有关尺寸、工程量和材料消耗量,绘制出图纸和确定有关尺寸、工程量和材料消耗量,绘制出图纸和表格,以便指导施工。表格,以便指导施工。l应该指出,采区方案设计和施工图设计是紧密相连的应该指出,采区方
25、案设计和施工图设计是紧密相连的整体和局部的关系。采区方案设计中技术方案要通过整体和局部的关系。采区方案设计中技术方案要通过单位工程来实现,在进行采区方案设计时应考虑施工单位工程来实现,在进行采区方案设计时应考虑施工图设计的可能性和合理性;但施工图设计要以确定的图设计的可能性和合理性;但施工图设计要以确定的方案设计为依据,体现方案设计的技术要求。方案设计为依据,体现方案设计的技术要求。一、采区设计的依据、程序和步骤l(1)(1)认真学习有关煤矿生产、建设的政策法规,认真学习有关煤矿生产、建设的政策法规,收集有关地质和开采技术资料,掌握上级管理收集有关地质和开采技术资料,掌握上级管理部门对采区设许
26、的具体规定。部门对采区设许的具体规定。l(2)(2)明确设计任务,掌握设计依据。明确设计任务,掌握设计依据。l(3)(3)深入现场,调查研究。深入现场,调查研究。l(4)(4)研究方案,编制设计。研究方案,编制设计。l(5)(5)审批方案设计。审批方案设计。l(6)(6)进行施工图设计。进行施工图设计。二、采区设计的内容二、采区设计的内容l采区设计编制的内容包括采区设计说明书和采区设计图纸。采区设计编制的内容包括采区设计说明书和采区设计图纸。l1 1采区设计说明书采区设计说明书l(1)(1)采区情况。采区情况。l(2)(2)采区煤层水文地质情况。采区煤层水文地质情况。l(3)(3)确定采区生产
27、能力。确定采区生产能力。l(4)(4)确定采区准备方式。确定采区准备方式。l(5)(5)选择采煤方法和采掘工作面的机械装备。选择采煤方法和采掘工作面的机械装备。l(6)(6)机电设备选型计算。机电设备选型计算。l(7)(7)洒水、掘进供水、压气、充填和灌浆等管道的选择及其布置。洒水、掘进供水、压气、充填和灌浆等管道的选择及其布置。l(8)(8)采区风量的计算与分配。采区风量的计算与分配。l(9)(9)安全技术及组织措施。安全技术及组织措施。l(10)(10)计算采区巷道掘进工程量。计算采区巷道掘进工程量。l(11)(11)编制采区设计的主要技术经济指标。编制采区设计的主要技术经济指标。l2 2
28、采区设计图纸采区设计图纸 采区地质报告的主要地质图作为采区设计的一部分,采区地质报告的主要地质图作为采区设计的一部分,如地质柱状图、采区井上下对照图、煤层底板等高线如地质柱状图、采区井上下对照图、煤层底板等高线图、储量计算图及剖面图等。图、储量计算图及剖面图等。此外,还有:此外,还有:l (1)(1)采区巷道布置平面及剖面图采区巷道布置平面及剖面图(比例比例1 1:10001000或或1 1:2000)2000)。l (2)(2)采区采掘机械配备平面图采区采掘机械配备平面图(比例比例1 1:10001000或或1 1:2000)2000)。l (3)(3)采煤工作面布置图采煤工作面布置图(比例
29、比例1 1:5050或或1 1:200)200)。l (4)(4)采区通风系统采区通风系统(最大、最小负压最大、最小负压)示意图。示意图。l (5)(5)瓦斯抽放系统图瓦斯抽放系统图(低瓦斯矿井不要低瓦斯矿井不要)。l (6)(6)采区管线布置图采区管线布置图(包括防尘、洒水、灌浆管路布置等包括防尘、洒水、灌浆管路布置等)。l (7)(7)采区轨道运输系统图采区轨道运输系统图(比例比例1 1:10001000或或1 1:2000)2000)。l (8)(8)采区供电系统图采区供电系统图(比例比例1 1:10001000或或1 1:2000)2000)。l (9)(9)避灾路线图。避灾路线图。l
30、 (10)(10)采区车场图采区车场图(比例比例1 1:200200或或1 1:500)500)。l (11)(11)采区巷道断面图采区巷道断面图(比例比例1 1:50)50)。l (12)(12)采区巷道交岔点图采区巷道交岔点图(比例比例l l:5050或或1 1:100)100)。l (13)(13)采区硐室布置图采区硐室布置图(比例比例1 1:200)200)。三、采区参数的确定三、采区参数的确定l采区参数包括:采区尺寸、工作面及采区参数包括:采区尺寸、工作面及区段长度、采区煤柱尺寸及采区生产区段长度、采区煤柱尺寸及采区生产能力等。能力等。l(一一)采区尺寸采区尺寸l(二二)采煤工作面长
31、度采煤工作面长度l(三三)区段斜长和区段数目区段斜长和区段数目l(四四)采区煤柱尺寸采区煤柱尺寸l(五五)采区生产能力采区生产能力第三节 采区巷道布置图绘制l一、煤层地质特征一、煤层地质特征l二、采区巷道布置方案设计二、采区巷道布置方案设计l1 1确定采区走向长度确定采区走向长度l2 2确定区段斜长和区段数目确定区段斜长和区段数目l3 3采区上山布置采区上山布置l4 4联络巷的布置联络巷的布置l5 5采区车场设计采区车场设计 三、绘制采区巷道布置图三、绘制采区巷道布置图l1 1定制工作环境定制工作环境l2 2画采区边界画采区边界l3 3画等高线画等高线l4 4巷道的绘制巷道的绘制l5 5画采空区画采空区l6 6溜煤眼及回风井绘制溜煤眼及回风井绘制l7 7标注标注l8 8完成其他部分的绘制完成其他部分的绘制
