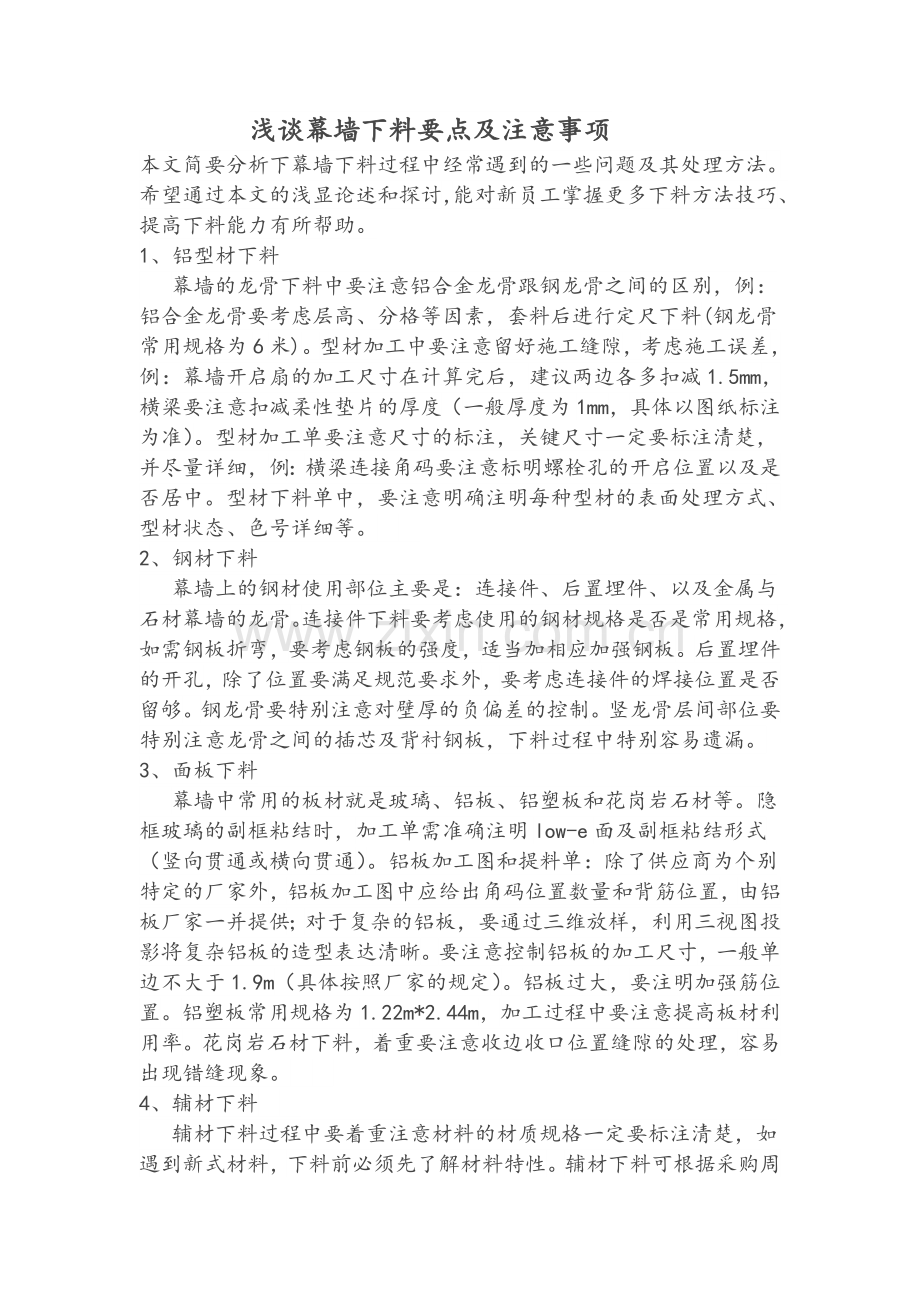

幕墙下料应注意事项.doc_第1页
第1页 / 共3页

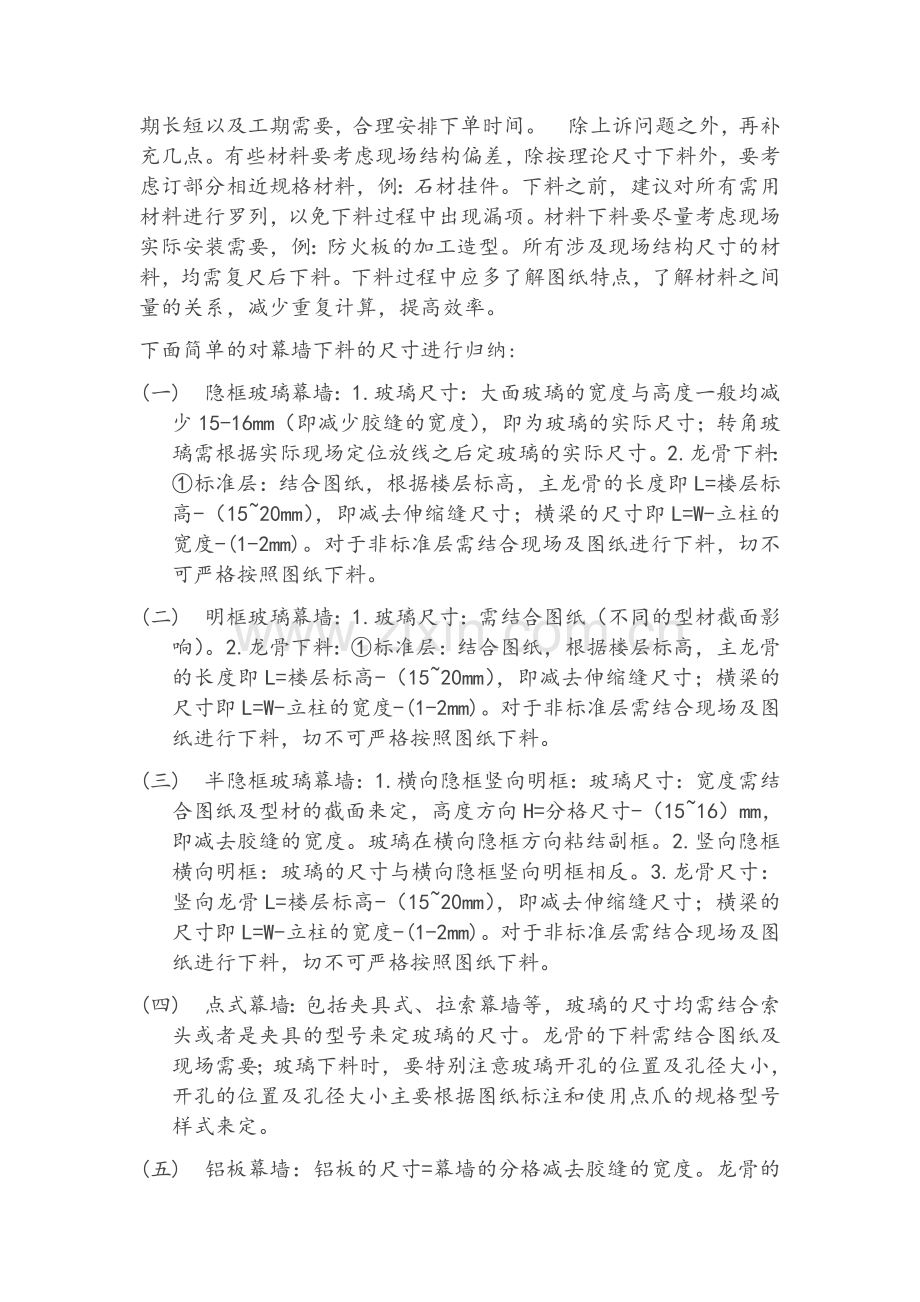

幕墙下料应注意事项.doc_第2页
第2页 / 共3页
幕墙下料应注意事项.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、浅谈幕墙下料要点及注意事项本文简要分析下幕墙下料过程中经常遇到的一些问题及其处理方法。希望通过本文的浅显论述和探讨,能对新员工掌握更多下料方法技巧、提高下料能力有所帮助。1、铝型材下料 幕墙的龙骨下料中要注意铝合金龙骨跟钢龙骨之间的区别,例:铝合金龙骨要考虑层高、分格等因素,套料后进行定尺下料(钢龙骨常用规格为6米)。型材加工中要注意留好施工缝隙,考虑施工误差,例:幕墙开启扇的加工尺寸在计算完后,建议两边各多扣减1.5mm,横梁要注意扣减柔性垫片的厚度(一般厚度为1mm,具体以图纸标注为准)。型材加工单要注意尺寸的标注,关键尺寸一定要标注清楚,并尽量详细,例:横梁连接角码要注意标明螺栓孔的开启

2、位置以及是否居中。型材下料单中,要注意明确注明每种型材的表面处理方式、型材状态、色号详细等。2、钢材下料 幕墙上的钢材使用部位主要是:连接件、后置埋件、以及金属与石材幕墙的龙骨。连接件下料要考虑使用的钢材规格是否是常用规格,如需钢板折弯,要考虑钢板的强度,适当加相应加强钢板。后置埋件的开孔,除了位置要满足规范要求外,要考虑连接件的焊接位置是否留够。钢龙骨要特别注意对壁厚的负偏差的控制。竖龙骨层间部位要特别注意龙骨之间的插芯及背衬钢板,下料过程中特别容易遗漏。3、面板下料 幕墙中常用的板材就是玻璃、铝板、铝塑板和花岗岩石材等。隐框玻璃的副框粘结时,加工单需准确注明low-e面及副框粘结形式(竖向

3、贯通或横向贯通)。铝板加工图和提料单:除了供应商为个别特定的厂家外,铝板加工图中应给出角码位置数量和背筋位置,由铝板厂家一并提供;对于复杂的铝板,要通过三维放样,利用三视图投影将复杂铝板的造型表达清晰。要注意控制铝板的加工尺寸,一般单边不大于1.9m(具体按照厂家的规定)。铝板过大,要注明加强筋位置。铝塑板常用规格为1.22m*2.44m,加工过程中要注意提高板材利用率。花岗岩石材下料,着重要注意收边收口位置缝隙的处理,容易出现错缝现象。4、辅材下料 辅材下料过程中要着重注意材料的材质规格一定要标注清楚,如遇到新式材料,下料前必须先了解材料特性。辅材下料可根据采购周期长短以及工期需要,合理安排

4、下单时间。除上诉问题之外,再补充几点。有些材料要考虑现场结构偏差,除按理论尺寸下料外,要考虑订部分相近规格材料,例:石材挂件。下料之前,建议对所有需用材料进行罗列,以免下料过程中出现漏项。材料下料要尽量考虑现场实际安装需要,例:防火板的加工造型。所有涉及现场结构尺寸的材料,均需复尺后下料。下料过程中应多了解图纸特点,了解材料之间量的关系,减少重复计算,提高效率。下面简单的对幕墙下料的尺寸进行归纳:(一) 隐框玻璃幕墙:1.玻璃尺寸:大面玻璃的宽度与高度一般均减少15-16mm(即减少胶缝的宽度),即为玻璃的实际尺寸;转角玻璃需根据实际现场定位放线之后定玻璃的实际尺寸。2.龙骨下料:标准层:结合

5、图纸,根据楼层标高,主龙骨的长度即L=楼层标高-(1520mm),即减去伸缩缝尺寸;横梁的尺寸即L=W-立柱的宽度-(1-2mm)。对于非标准层需结合现场及图纸进行下料,切不可严格按照图纸下料。(二) 明框玻璃幕墙:1.玻璃尺寸:需结合图纸(不同的型材截面影响)。2.龙骨下料:标准层:结合图纸,根据楼层标高,主龙骨的长度即L=楼层标高-(1520mm),即减去伸缩缝尺寸;横梁的尺寸即L=W-立柱的宽度-(1-2mm)。对于非标准层需结合现场及图纸进行下料,切不可严格按照图纸下料。(三) 半隐框玻璃幕墙:1.横向隐框竖向明框:玻璃尺寸:宽度需结合图纸及型材的截面来定,高度方向H=分格尺寸-(15

6、16)mm,即减去胶缝的宽度。玻璃在横向隐框方向粘结副框。2.竖向隐框横向明框:玻璃的尺寸与横向隐框竖向明框相反。3.龙骨尺寸:竖向龙骨L=楼层标高-(1520mm),即减去伸缩缝尺寸;横梁的尺寸即L=W-立柱的宽度-(1-2mm)。对于非标准层需结合现场及图纸进行下料,切不可严格按照图纸下料。(四) 点式幕墙:包括夹具式、拉索幕墙等,玻璃的尺寸均需结合索头或者是夹具的型号来定玻璃的尺寸。龙骨的下料需结合图纸及现场需要;玻璃下料时,要特别注意玻璃开孔的位置及孔径大小,开孔的位置及孔径大小主要根据图纸标注和使用点爪的规格型号样式来定。(五) 铝板幕墙:铝板的尺寸=幕墙的分格减去胶缝的宽度。龙骨的

7、尺寸需结合图纸及现场需要来下料。这里强调一下:不同的铝板幕墙会影响实际的下料尺寸,这里所提供的仅为参考。(六) 石材幕墙:1.石材面板:石材的尺寸=分格减去胶缝的宽度。2.龙骨的尺寸:有主龙骨石材幕墙:竖向龙骨的尺寸=楼层标高-1516mm,即减少伸缩缝的尺寸,横向龙骨尺寸=主龙骨的分格-20mm,即减去横梁两端角码的伸缩缝。这里需注意,有的石材幕墙横梁两端都是栓接,还有的是一端栓接一端焊接;这里20mm是按照两端栓接来计算的,无主龙骨石材幕墙:横向龙骨的尺寸结合图纸实际下料。这里只是举例,很多石材幕墙的连接方式不同,需要根据图纸及实际情况来定。(七) 密封胶:通常我们玻璃幕墙、铝板幕墙的胶缝都是按照15mm来计算的,这样的话一支胶590mm,理论可以打3米。这里强调一点,不同的胶的量是不同的,需要现场做样板确认。(八) 连接件及螺栓:尺寸需要按照图纸结合现场放线尺寸来定,数量是根据埋件的数量来定,一个埋件需要两个转接件。一个埋件需要两个不锈钢螺栓。综上所述只供大家参考学习,每个人有每个人的下料方式,但是每种材料下料都是很复杂的过程,所以需要各位在下材料计划的过程中,细心、细心、再细心!
