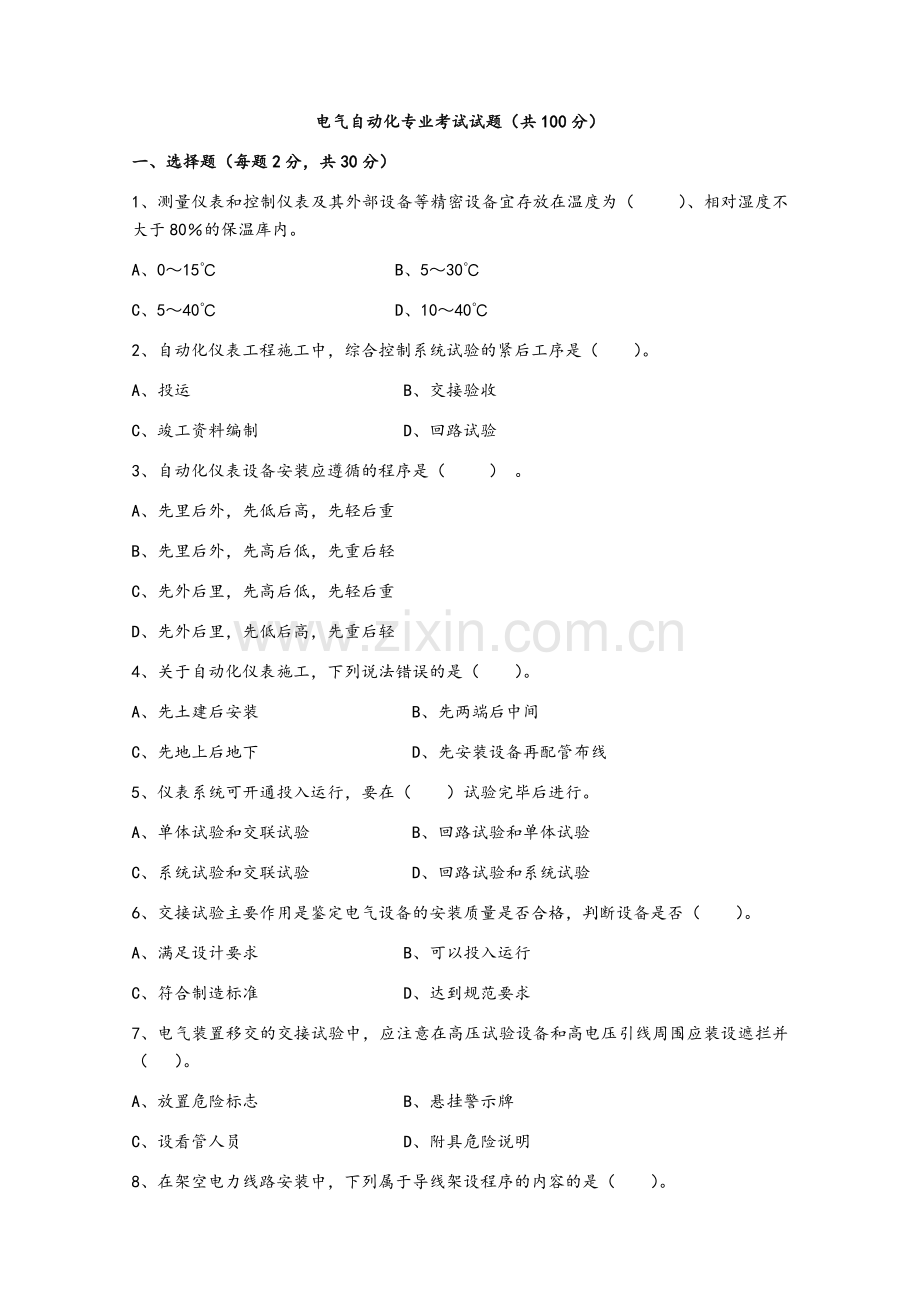

1、电气自动化专业考试试题(共100分)一、选择题(每题2分,共30分)1、测量仪表和控制仪表及其外部设备等精密设备宜存放在温度为( )、相对湿度不大于80的保温库内。 A、015 B、530 C、540 D、1040 2、自动化仪表工程施工中,综合控制系统试验的紧后工序是( )。 A、投运 B、交接验收 C、竣工资料编制 D、回路试验 3、自动化仪表设备安装应遵循的程序是( ) 。 A、先里后外,先低后高,先轻后重 B、先里后外,先高后低,先重后轻 C、先外后里,先高后低,先轻后重 D、先外后里,先低后高,先重后轻 4、关于自动化仪表施工,下列说法错误的是( )。 A、先土建后安装 B、先两端后
2、中间 C、先地上后地下 D、先安装设备再配管布线 5、仪表系统可开通投入运行,要在( )试验完毕后进行。 A、单体试验和交联试验 B、回路试验和单体试验 C、系统试验和交联试验 D、回路试验和系统试验 6、交接试验主要作用是鉴定电气设备的安装质量是否合格,判断设备是否( )。 A、满足设计要求 B、可以投入运行 C、符合制造标准 D、达到规范要求 7、电气装置移交的交接试验中,应注意在高压试验设备和高电压引线周围应装设遮拦并( )。 A、放置危险标志 B、悬挂警示牌 C、设看管人员 D、附具危险说明 8、在架空电力线路安装中,下列属于导线架设程序的内容的是( )。 A、立杆 B、绝缘子安装 C

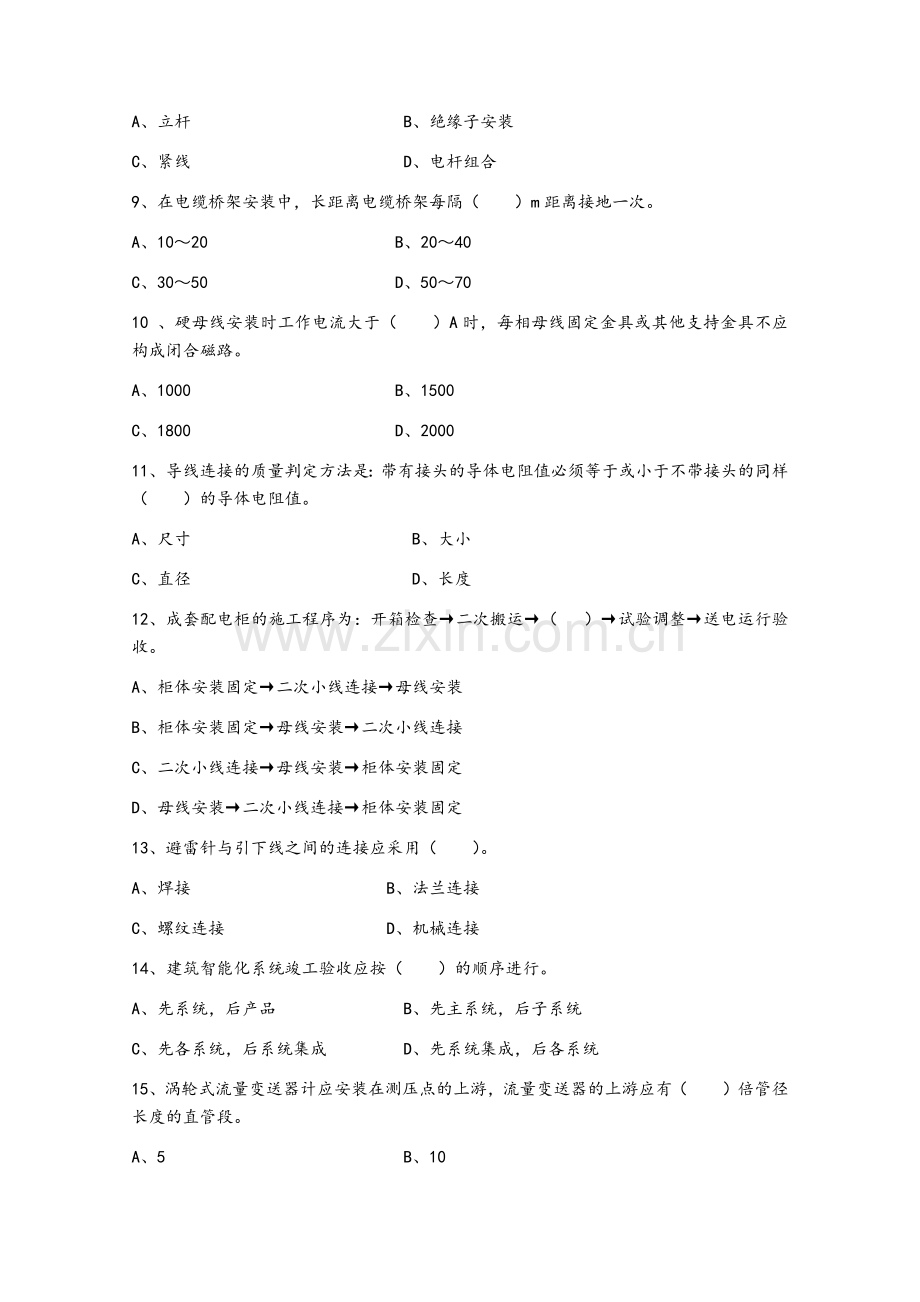

3、、紧线 D、电杆组合 9、在电缆桥架安装中,长距离电缆桥架每隔( )m距离接地一次。 A、1020 B、2040 C、3050 D、5070 10 、硬母线安装时工作电流大于( )A时,每相母线固定金具或其他支持金具不应构成闭合磁路。 A、1000 B、1500 C、1800 D、2000 11、导线连接的质量判定方法是:带有接头的导体电阻值必须等于或小于不带接头的同样( )的导体电阻值。 A、尺寸 B、大小 C、直径 D、长度 12、成套配电柜的施工程序为:开箱检查二次搬运( )试验调整送电运行验收。 A、柜体安装固定二次小线连接母线安装 B、柜体安装固定母线安装二次小线连接 C、二次小线连
4、接母线安装柜体安装固定 D、母线安装二次小线连接柜体安装固定 13、避雷针与引下线之间的连接应采用( )。A、焊接 B、法兰连接 C、螺纹连接 D、机械连接 14、建筑智能化系统竣工验收应按( )的顺序进行。 A、先系统,后产品 B、先主系统,后子系统 C、先各系统,后系统集成 D、先系统集成,后各系统 15、涡轮式流量变送器计应安装在测压点的上游,流量变送器的上游应有( )倍管径长度的直管段。 A、5 B、10 C、15 D、20 二、多选题(每题3分,共15分)1、关于避雷针的施工技术要求,正确的是( )。 A、避雷针一般用镀锌(或不锈钢)圆钢和管壁厚度不小于3mm镀锌钢管(或不锈钢管)制
5、成。 B、避雷针与引下线之间的连接应采用螺纹连接 C、建筑物上的避雷针应和建筑物的防雷金属网连接成一个整体 D、独立避雷针设置独立的接地装置时,其接地装置与其他接地网的地中距离不应小于2m E、屋面上的避雷网一般为明敷,避雷网由避雷带制作 2、建筑智能化的监控系统中,电动阀门驱动器的( )必须满足设计要求,在安装前宜进行模拟动作和压力试验。 A、重量 B、行程 C、压力 D、尺寸 E、最大关紧力 3、电磁流量计安装过程中需要注意的是( )。 A、电磁流量计安装在流量调节阀的下游 B、电磁流量计在垂直管道安装时,液体流向自上而下 C、电磁流量计水平安装时必须使电极处在垂直方向 D、电磁流量计和管
6、道之间应连接成等电位并可靠接地 E、电磁流量计的下游段应有45倍管径长度的直管段 4、安全防范系统的入侵报警探测器安装后,应对探测器的( )进行检测。 A、防拆报警功能 B、信号线短路报警功能 C、电源线被剪报警功能 D、信号线开路报警功能 E、传输速度低报警功能 5、自动化仪表是对机电设备运行情况进行( )的重要系统。 A、演示 B、监视 C、测量 D、调节 E、模拟 三、填空题(每空2分,共20分)1、控制系统从信号传送的特点或结构形式来看,可分为_和_系统。2、闭环控制系统,对主反馈而言,只有按_原理组成的闭环控制系统才能实现自动控制。因为这种系统能使_越来越小,甚至被消除。3、工程上把
7、控制性能的要求归纳为_,_和_三个方面。4、中华人民共和国境内已建或在建的电力设施,包括_ 、_和_设施及其有关辅助设施,都应受到保护。四、判断题(每题1分,共10分)1、PLC对梯形图的读写顺序是按照从上到下,从左到右的顺序。 ( )2、接触器的额定电流指辅助触点的额定工作电流。 ( )3、接近开关是有触点开关。 ( )4、按钮通常是用作短时接通或断开小电流控制电路的开关。 ( )5、R指令在西门子PLC中起置位作用。 ( )6、赫兹的频率在工业上广泛应用,所以叫做工频 ( )7、电容器串联时,其总电容大于任何一个电容的容量。 ( )8、硅稳压二极管应在反向击穿状态下工作。 ( )9、负反馈
8、可使放大电路的放大倍数得到提高。 ( )10、与非”逻辑关系可表述为:输人有“0”,输出为“l”;输人全“l”,输出为“0”。 ( )五、简答(共25分)1.简述PID调节器参数对控制系统性能的影响。(5分)2、简述我公司自动化系统中采用了那些品牌的DCS以及西门子系列的PLC。(10分)3、现场有一压力信号,其变化范围为:2003000Pa,经压力传感器将其变换成一个电流信号,相应变化范围为420mA,连接到S7-300PLC的模拟量输入模块通道。对应模块模数转换值为:027648,1)计算出电流及压力的分辨率.(5分)2)模拟量寄存器中的值为20000时,问现场的实际压力为多少Pa?(5分
9、)答案:一:1. C 2.D 3.B 4.C 5.D 6.B 7.B 8.C 9.C 10.B 11.D 12.B 13.A 14.C 15.B二:1.ACE 2.BCE 3.DE 4.ABCD 5.BCD 三:1.开环控制闭环控制2.负反馈偏差3.稳定性快速性准确性4. 发电设施、变电设施、电力线路四:1. 2. 3. 4. 5. 6. 7. 8. 9 . 10.五:1. PID调节器的传递函数为:比例参数的作用是加快系统的响应速度、提高系统的调节精度。积分参数的作用是消除系统的稳态误差。微分参数的作用是改善系统的动态性能。2. 我公司主要DCS系统品牌有:和历时MACS系统、西门子pcs7;我厂西门子PLC有S7-200、S7-300、S7-400、s7-1500系列。3电流的分辨率为:(20-4)/27648=0.00058(mA)压力的分辨率为(3000-200)/27648=0.101(Pa)现场的实际压力为:20000(3000-200)/27648200=2225(Pa)
