建筑符号大全

易点造价
钢筋平法图集常用符号解释

la：非抗震构件的钢筋锚固长度。
laE：抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf：转角处的暗柱的厚度。
ln：梁的净跨度。
llE：钢筋的搭接长度。
hc：支座的净宽度。
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。

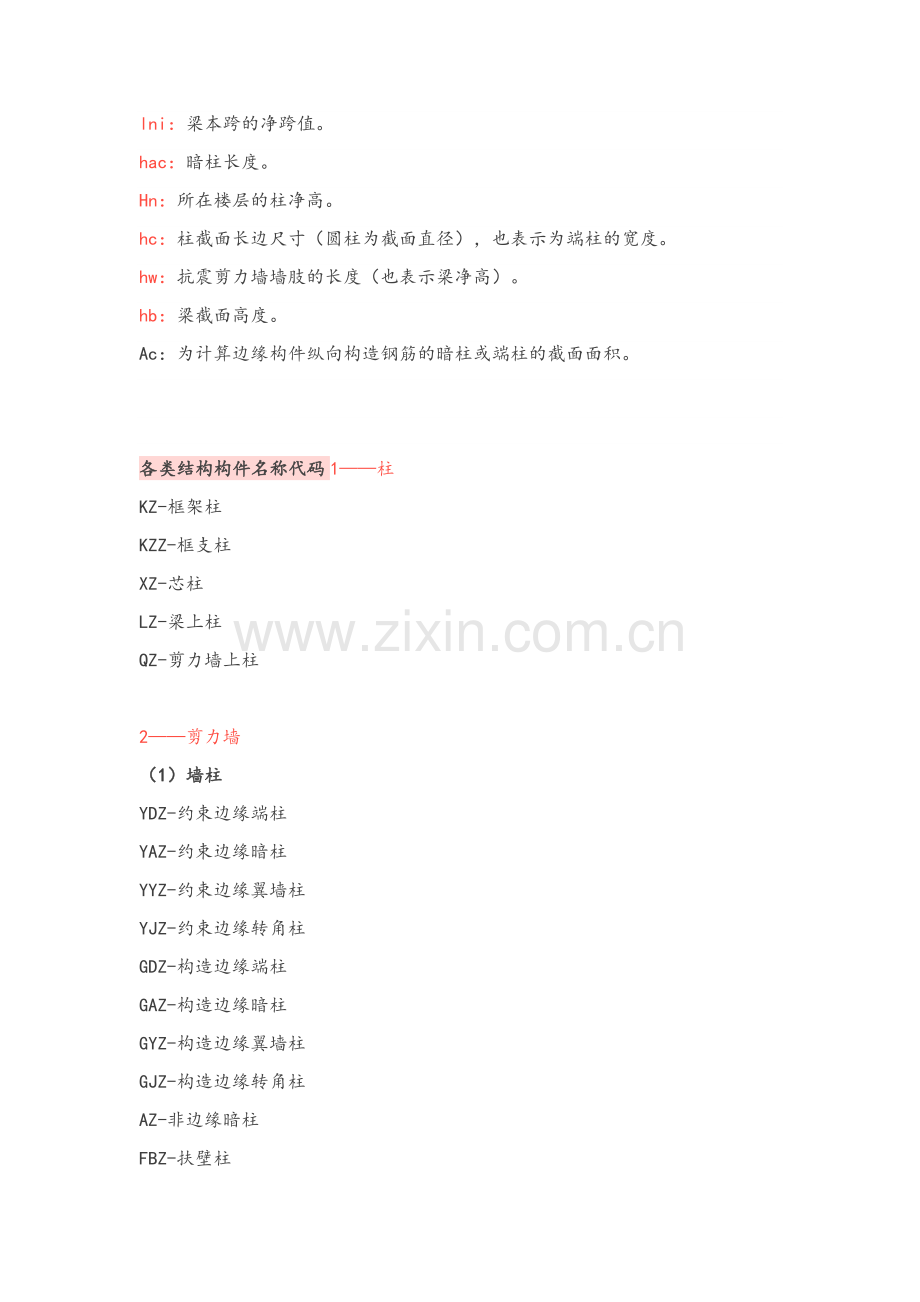

lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1——柱
KZ-框架柱
KZZ-框支柱
XZ-芯柱
LZ-梁上柱
QZ-剪力墙上柱

2——剪力墙
（1）墙柱
YDZ-约束边缘端柱
YAZ-约束边缘暗柱
YYZ-约束边缘翼墙柱
YJZ-约束边缘转角柱
GDZ-构造边缘端柱
GAZ-构造边缘暗柱
GYZ-构造边缘翼墙柱
GJZ-构造边缘转角柱
AZ-非边缘暗柱
FBZ-扶壁柱

（2）墙身
Q-剪力墙

（3）墙梁
LL-连梁（无交叉暗撑、钢筋）
LL（JC）连梁（有交叉暗撑）（03G）
LL（JG）连梁（有交叉钢筋）（03G）
LL（JC）连梁（对角暗撑配筋）
LL（JX）连梁（交叉斜筋配筋）
LL（DX）连梁（集中对角斜筋配筋）
AL-暗梁
BKL-边框梁

（4）墙洞
JD-矩形洞口
YD-圆形洞口

3——梁
KL-楼层框架梁
WKL-屋面框架梁
KZL-框支梁
L-非框架梁
XL-悬挑梁
JZL-井字梁

4——梁板式筏形基础
JZL-基础主梁
JCL-基础次梁
LPB-梁板筏基础平板

5——平板式筏形基础
ZXB-柱下板带
KZB-跨中板带
BPB-平板筏基础平板

6——筏形基础相关构造类型
SZD-上柱墩
XZD-下柱墩
WZJ-外包式柱脚
MZJ-埋入式柱脚
JK-基坑
HJD-后浇带

7——楼板
LB-楼面板
WB-屋面板
YXB-延伸悬挑板
XB-纯悬挑板

8——板带
ZSB-柱上板带
KZB-跨中板带

9——楼板相关构造类型
JQD-纵筋加强带
HJD-后浇带
ZMx-柱帽
SJB-局部升降板
JY-板加腋
BD-板开洞
FB-板翻边
TY-板挑檐
Crs-角部加强筋
Cis-悬挑阴角加强筋
Ces-悬挑阳角放射筋
Rh-抗冲切箍筋
Rb-抗冲切弯起筋

10——独立基础
DJj-普通独立基础阶形
DJp-普通独立基础坡形
BJj-杯口独立基础阶形
BJp-杯口独立基础坡形

11——条形基础梁
JL-基础梁
JQL-基础圈梁

12——条形基础底板
TJBp-条形基础底板坡形
TJBj-条形基础底板阶形

13——独立承台
CTj-独立承台阶形
CTp-独立承台坡形

14——承台梁
CTL-承台梁

15——基础连梁
JLL-基础连梁

16——地下框架梁
DKL-地下框架梁

17——基础相关构造类型
CJQ-窗井墙
JLL-基础连系梁
HJD-后浇带
SZD-上柱墩
XZD-下柱墩
JK-基坑（沟）
