减速箱三维设计图.docx

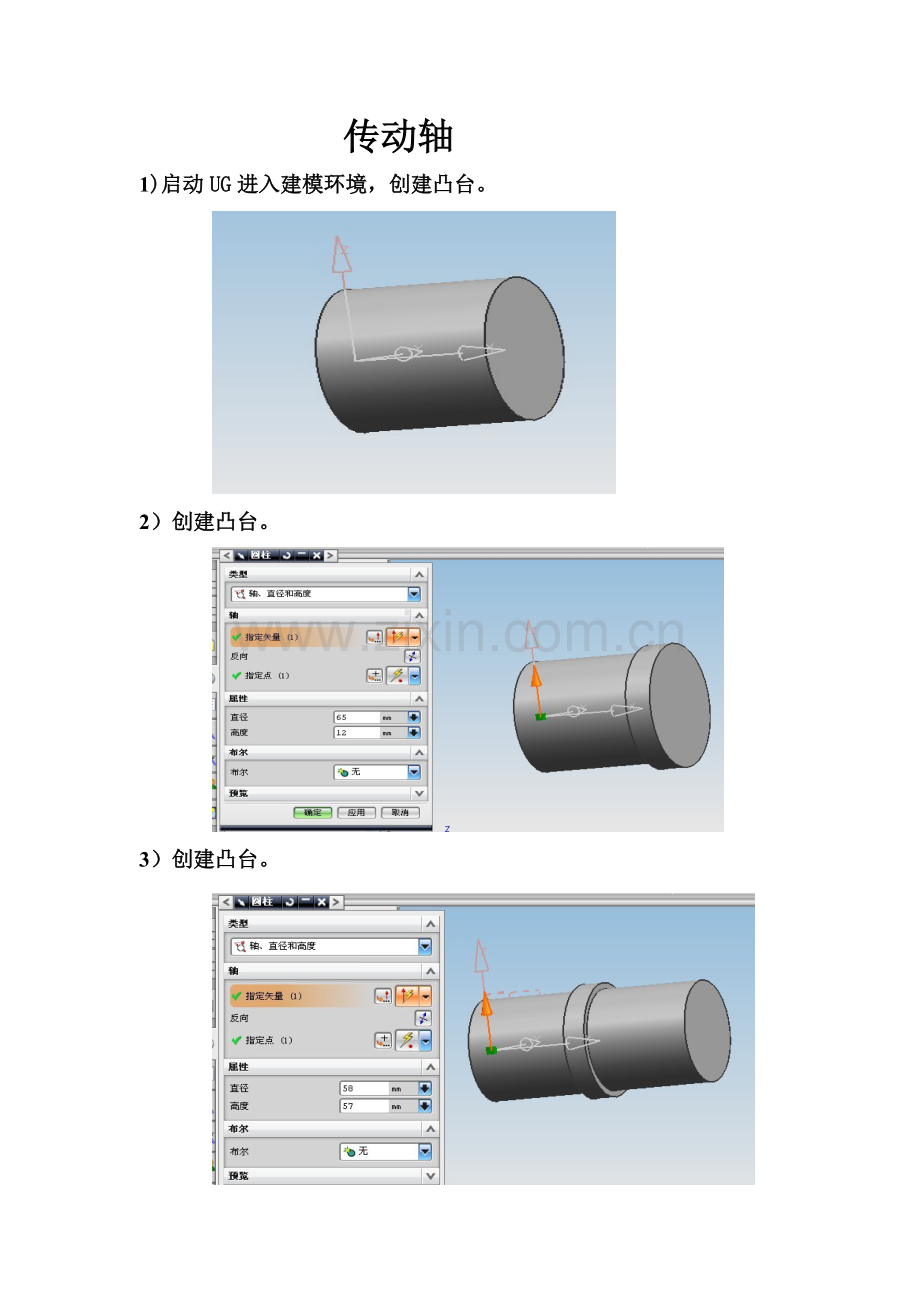

传动轴
1)启动UG进入建模环境，创建凸台。

2）创建凸台。

3）创建凸台。

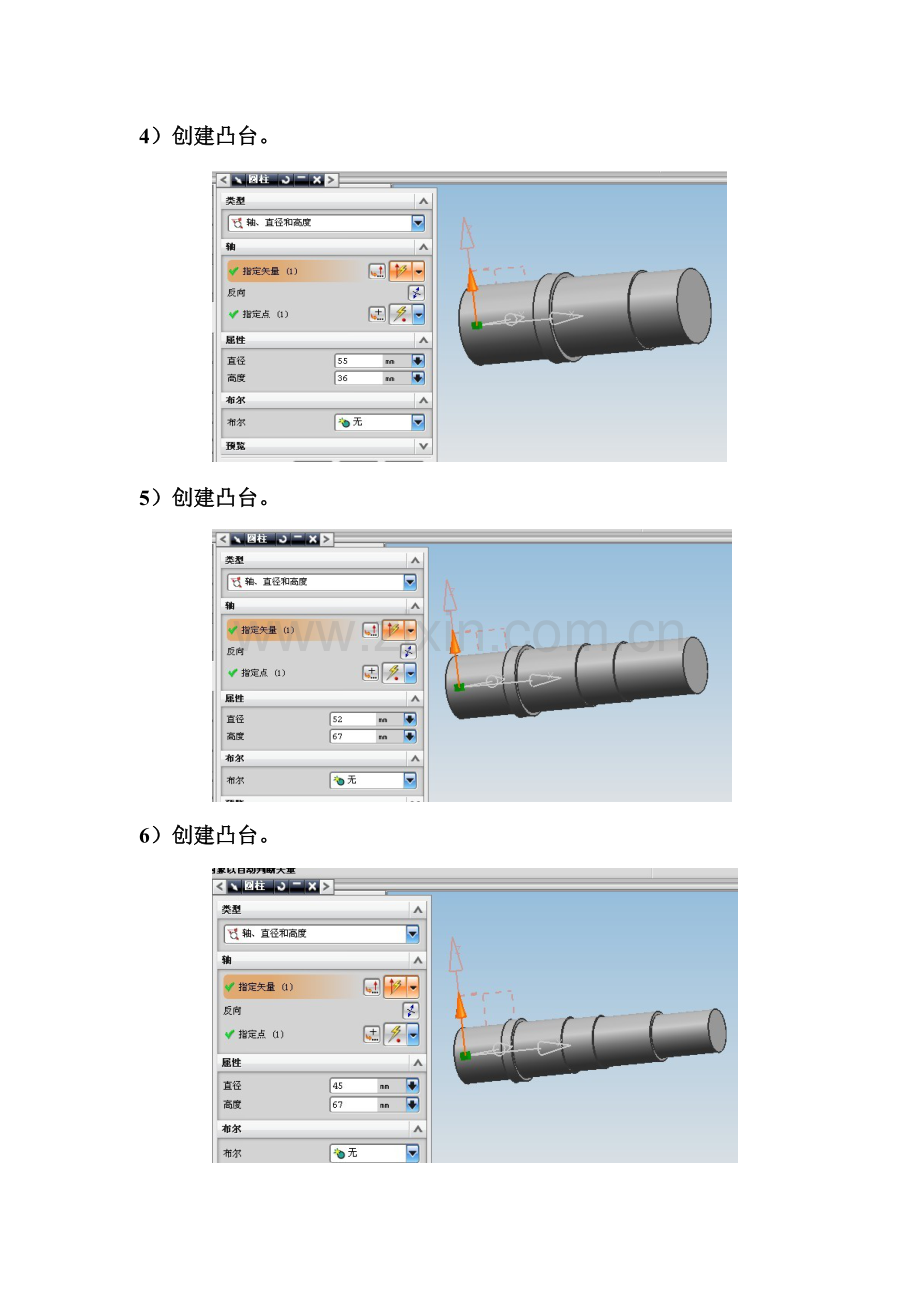

4）创建凸台。

5）创建凸台。

6）创建凸台。

7）创建基准平面。

8）创建键槽。

9）倒斜角。

10）创建边倒圆。

齿轮轴
1）启动UG进入建模环境，进行草图绘制。

2）创建回转体。

3）创建基准平面和键槽。

4）进入草图绘制草图。

5）完成草图。

6）拉伸草图。

7）完成拉伸。

8）阵列齿槽。

9）创建边倒圆。

10）创建倒斜角。

大齿轮
1）启动UG进入建模环境，创建凸台。

2）创建基准平面。

3）创建孔。

3）创建孔。

4）创建草图。

5）创建拉伸。

6）创建边倒圆。

7）创建边倒角。

8）创建边倒角。

9）创建基准平面和腔体。

10）创建环形阵列。

11）创建镜像特征。

12）绘制齿槽草图。

13）创建拉伸。

14）创建阵列。

机座
1）启动UG进入建模环境，进行草图绘制。

2）拉伸草图。

3）绘制草图。

4）拉伸草图。

5）镜像特征。

6）拆分体。

7）抽壳。

8）创建草图和拉伸。

9）创建草图和拉伸。

10）创建草图和拉伸。

10）镜像特征。

11）拆分体和删除。

12）创建草图和拉伸。

13）镜像 拆分体 删除。

14）创建草图和拉伸。

15）镜像，拔模。

16）创建基准平面，创建凸垫。
