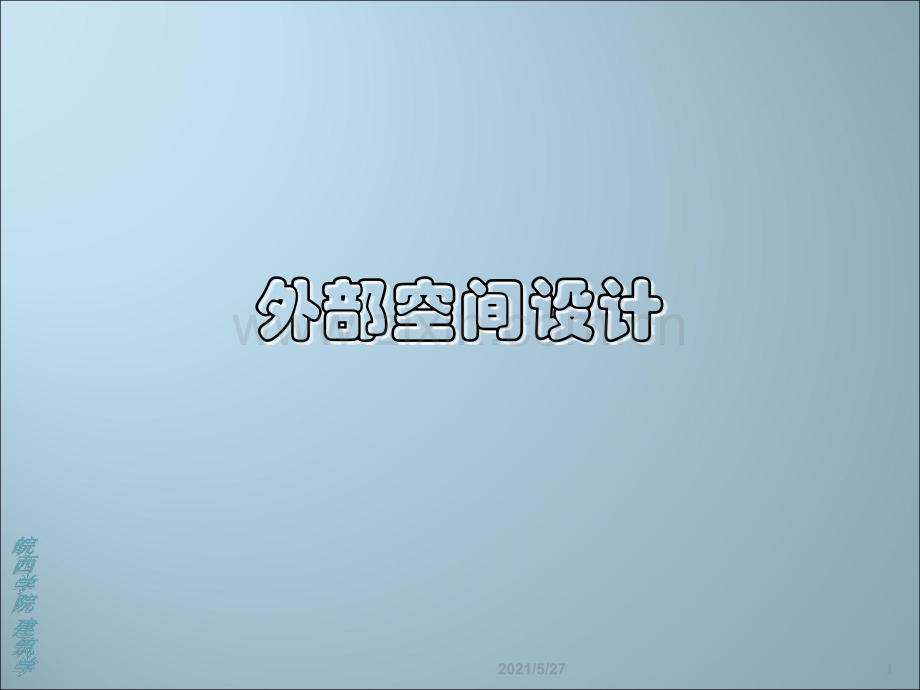

外部空间设计50294.ppt

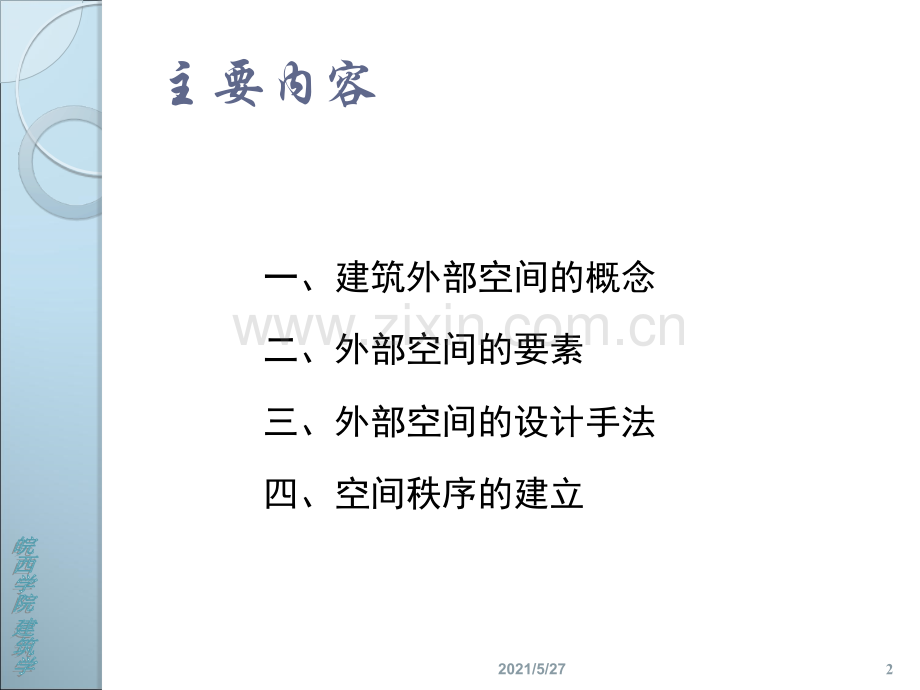

外部空间设计2021/5/271主要内容一、建筑外部空间的概念二、外部空间的要素三、外部空间的设计手法四、空间秩序的建立2021/5/272一、建筑外部空间的概念2021/5/273一、建筑外部空间的概念 老子埏埴以为器，当其无，有器之用也。凿户牖以为室，当其无，有室之用也。是故有之以为利，无之以为用。注释：糅合黏土做成器具，正因为中间是空的，所以才有器具的作用。凿了门窗盖成一个房子，正因为中间是空的，才有房子的作用。因此“有”带给人们便利，“无”才是最大的作用。2021/5/274一、建筑外部空间的概念1.外部空间的形成空间本质上是由一个物体同感觉它的人之间产生的相互关系所形成的。空间的形成外界条件给予感觉它的人以影响2021/5/275l空间的形成既与视觉有关，也与嗅觉，听觉，触觉有关，同时也与风雨、日照等有关。l建筑空间是由地板，墙壁，天花板三种要素所限定的。（限定空间的维护结构）l建筑的外部空间是从在自然中限定自然开始的。是由人创造的有目的的外部环境，是比自然更有意义的空间。（因此外部空间是向心的积极的空间，自然是无限延伸的消极空间）一、建筑外部空间的概念建筑师所设想的外部空间是建筑的一部分，可以说是没有屋顶的建筑空间，即把整个建筑看作一幢建筑，有屋顶的部分作为室内，没有屋顶的部分作为外部空间考虑。在外部空间中，由于没有了空间限定三要素中的天花板要素，地面与墙壁就成了极其重要的设计决定要素，所以应进行仔细地推敲！如材料，高差，材质，高距比，视线，照明，光照等等。2021/5/276锡耶纳的坎波广场（意大利）一、建筑外部空间的概念坎波广场不单单是一块空地，它更是一种生活方式、生活的观点。它是市民们的起居室，会客厅。广场不种一棵树，地面施以美丽图案的铺装，室内外的看不到有一点的区别，而且窗子很小的厚厚的墙壁明显地划分了内外空间，空间没有丝毫地通透性。这就形成了“逆空间”，内外空间的颠倒。把整个用地作为一个建筑来考虑设计时，可以说这才是外部空间设计的开始。2021/5/2772.积极空间与消极空间l建筑空间大抵可以分为从周围边框向内收敛的空间和以中央为核心向外扩散的空间。l积极空间（Positive-space）即P空间。l消极空间（Negative-space）即N空间。一、建筑外部空间的概念所谓空间的积极性，就意味着空间满足人的意图。或者说有计划性。所谓计划，就是首先确定外围边框并向内侧去整顿秩序的观点。所谓空间的消极性，是指空间是自然发生的，是无计划性的。前者是收敛的，后者是扩散的。(N空间，P空间以及介于两者之间的PN空间）2021/5/278二、外部空间的要素l尺度l质感2021/5/279二、外部空间的要素1.尺度（1）一般认为，人的眼睛以大约60顶角的圆锥为视野范围，熟视时成为1 的圆锥。2021/5/2710二、外部空间的要素（2）人的视点与建筑、建筑与建筑、人与人之间距离与高度的比值D/H：D/H=1，成45仰角，观赏任何建筑细部的最佳形象位置。D/H=2，成27仰角，既能观察对象的优视整体，又能感觉到它的细部效果，具有反应良好的竖向空间关系观测区，因此27作为最佳垂直视角。D/H=3，成18仰角，能够看清建筑全貌的基本垂直视角。界于18到45之间是理想的观感区域。D/H4失去相互间的影响力。2021/5/2711二、外部空间的要素（3）“十分之一理论”外部空间可以采用内部空间尺寸810倍的尺度。这个十分之一理论，实际上也不是完全适用，只是说明内部空间与外部空间之间存在这样一个关系，可以作为外部空间设计的参考。亲密空间亲密空间聚会空间聚会空间2021/5/2712二、外部空间的要素（4）“外部模数理论”外部空间可采用一行程为2025m的模数。（可识别人脸的距离）每2025m，或是有重复的节奏感，或是材质有变化，或是地面高差有变化，那么，即使在大空间里也可以打破其单调。即用各种办法为外部空间带来节奏感。2021/5/2713二、外部空间的要素2.质感在外部空间设计中，距离与质感是极其重要的设计重点，预先了解从什么距离如何可以看清材料，才能选择视域各个不同距离的材质。联合国大厦的山墙2021/5/2714二、外部空间的要素混凝土模板2021/5/2715二、外部空间的要素连续质感同一物体，在不同的距离观看，产生的质感会发生变化，可以采取一定的措施，使第一次质感与第二次质感不连续，如布置水面、灌木丛等。2021/5/2716三、外部空间的设计手法2021/5/2717三、外部空间的设计手法1.外部空间的布局若把外部空间考虑为“没有屋顶的建筑”，那么布局就相当于建筑设计最基本的“平面布局”，平面布局就是对空间所要求的用途进行分析，并确定相应的领域，包括空间的大小、铺装的质感、墙壁的造型、地面的高差等。外部空间或者说外部秩序有意识地渗透到建筑内部的设计方法。2021/5/2718三、外部空间的设计手法外部空间领域的分类：1.限于人的领域。运动空间（Sm）要求：像某个目的请进、散步、列队形或其它集体活动。停滞空间（Ss）要求：静坐、看书看报、洗手等。2.除人外包括交通工具的领域。2021/5/2719停滞空间（Ss）用于静坐、看书看报、洗手等用于静坐、看书看报、洗手等2021/5/2720运动空间（Sm）用于集体活动用于集体活动朝某个目的前进朝某个目的前进2021/5/2721三、外部空间的设计手法2.空间的封闭空间的封闭性与墙的高度有密切关系。30cm、60cm、90cm高：几乎没有封闭性，视觉上连续120cm高：身体大部分逐渐看不到，产生出一种安心感，但是，视觉上仍有充分的连续性150cm高：产生了相当的封闭性180cm高：人完全看不到了，产生封闭性2021/5/2722三、外部空间的设计手法l空间的封闭性与墙体之间的距离有关2021/5/2723l外部空间的转角出现纵向缺口，从空间的封闭性来说效果较差。相对地，在保持转角而创造阴角空间时，即可大大加强空间的封闭性。三、外部空间的设计手法2021/5/27243.外部空间的层次 在外部空间构成当中，空间都有一定的顺序，可以根据用途和功能来确定空间的领域。如：外部的半外部的内部的公共的半公共的私用的多数集合的中数集合的少数集合的噪杂的、娱乐的中间性的宁静的、艺术的动的、体育性的中间性的静的、文化的。三、外部空间的设计手法2021/5/27254.外部空间的序列对于同一景色，取景的角度不同所产生的视觉效果也不同，所以就产生了外部空间的序列。三、外部空间的设计手法技法一技法一技法二技法二从一开始就一览无余地看到对象的全貌。当设计外部空间时，一开始就给人看到全貌，给人们以强烈印象和标志。有控制地一点一点给人看到。有节制地不给人看到全貌，使人有种种期待，采取可以一点一点掌握空间的布置。2021/5/27265.5.其他手法其他手法1.有效地利用地面的高差。2.外部空间中水的处理。三、外部空间的设计手法2021/5/2727l有效地利用地面的高差有效地利用地面的高差三、外部空间的设计手法2021/5/2728l外部空间中水的处理外部空间中水的处理印度泰姬陵静止的水面物体产生倒影，可使空间显得格外深远，并更好的与环境融为一体。三、外部空间的设计手法2021/5/2729四、空间秩序的建立2021/5/2730 1、加法创造的空间与减法创造的空间l加法创造空间：是把重点放在从内部建立秩序离心式地修建建筑上。l减法创造空间：是把重点放在从外部建立秩序向心式地修建建筑上。四、空间秩序的建立2021/5/2731奥库森尼斯卡教堂芬兰建筑师阿尔瓦阿尔托设计。他的建筑因为不论从哪方面说都是十分注意从内部建立秩序的方法，所以单元本身有居住性，也有发展可能，不管是后来扩建的还是原建的，都可以适应内部功能的变更。四、空间秩序的建立2021/5/2732马赛公寓法国建筑师勒 柯布西耶设计。他的作品是非常确实的建筑，难以适应内部功能的变动。四、空间秩序的建立2021/5/2733l在内容复杂的大型设计中，希望同时采用从外部建立向心秩序的方法和从内部建立离心秩序的方法，不偏袒任何一方，在调和相互关系上去提高空间质量。四、空间秩序的建立2021/5/27342.内部秩序与外部秩序l当一个内部秩序需要发展扩大的时候，它的局部外部空间随着发展扩大的需要而逐渐转变成为内部空间，这样的过程会随着发展而反复进行，一直都处于内部化的过程。四、空间秩序的建立2021/5/2735只有一个内部秩序时周围为N空间。两个内部秩序时，因系细胞分裂，其间则产生PN空间。如果进一步增加发展的压力，产生许多细胞分裂，那就必须导入外部秩序的观点。四、空间秩序的建立2021/5/2736需要了解的内容：1.场所和领域的问题2.格式塔原理2021/5/2737
