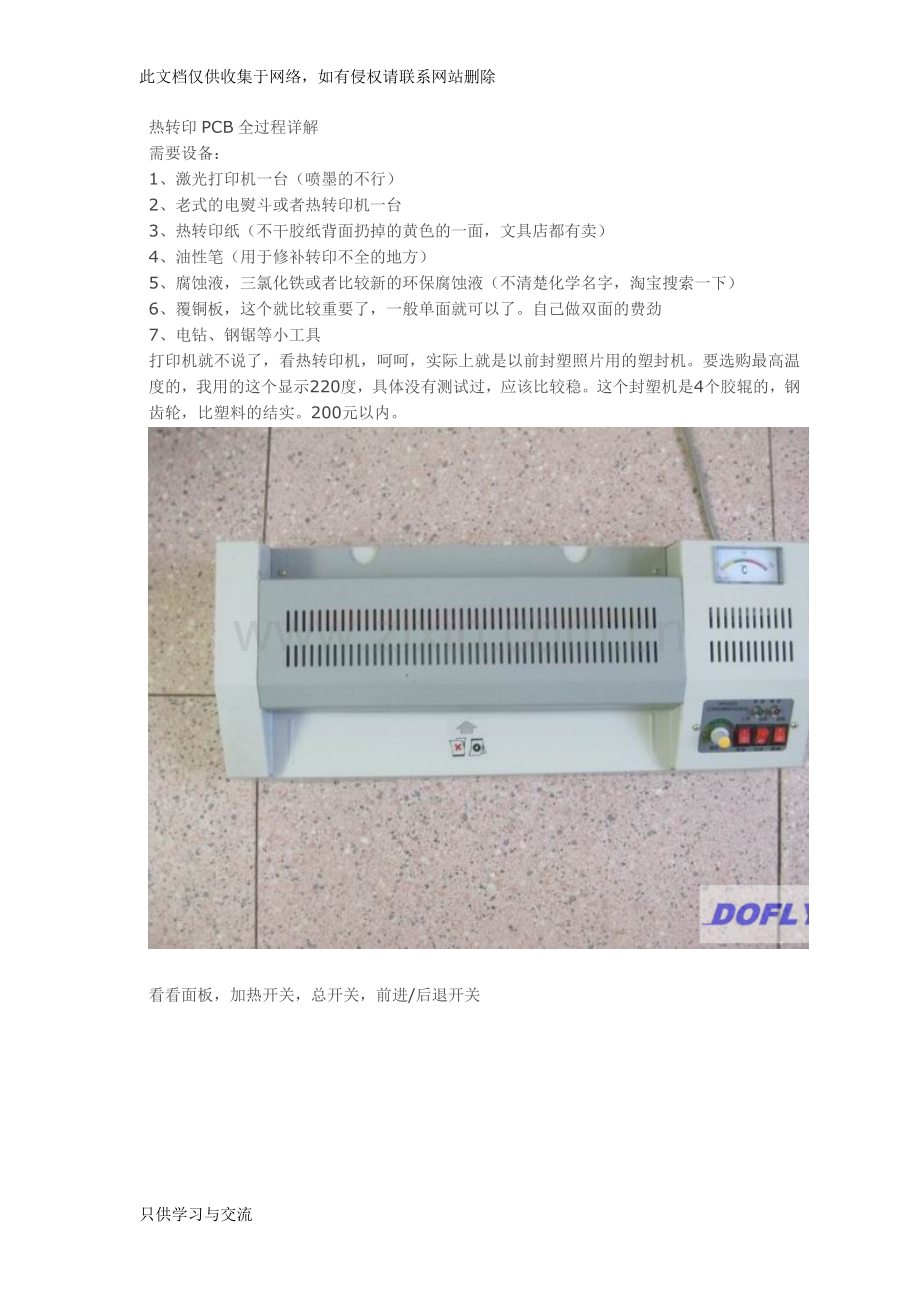

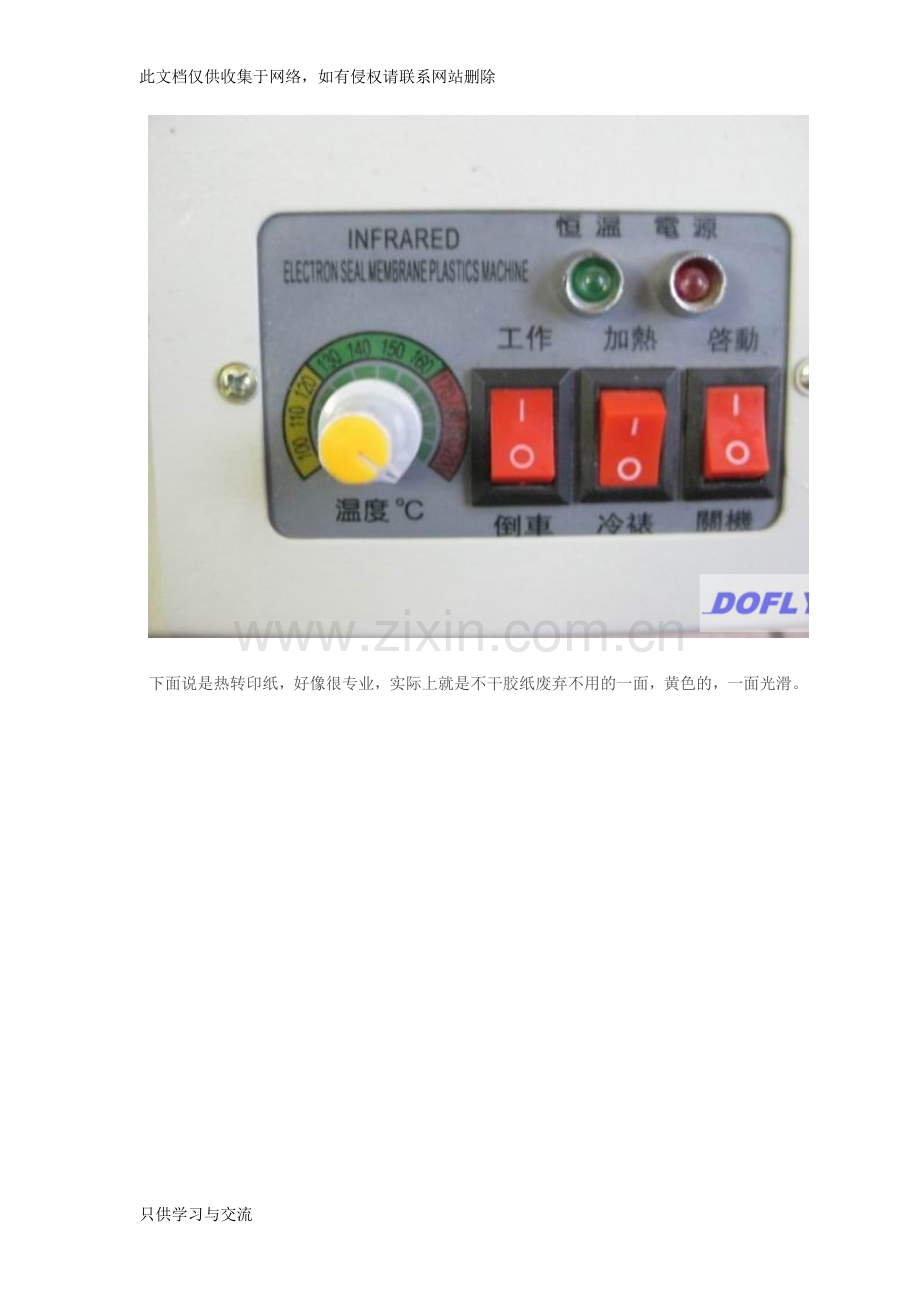

此文档仅供收集于网络，如有侵权请联系网站删除热转印PCB全过程详解需要设备：1、激光打印机一台（喷墨的不行）2、老式的电熨斗或者热转印机一台3、热转印纸（不干胶纸背面扔掉的黄色的一面，文具店都有卖）4、油性笔（用于修补转印不全的地方）5、腐蚀液，三氯化铁或者比较新的环保腐蚀液（不清楚化学名字，淘宝搜索一下）6、覆铜板，这个就比较重要了，一般单面就可以了。自己做双面的费劲7、电钻、钢锯等小工具打印机就不说了，看热转印机，呵呵，实际上就是以前封塑照片用的塑封机。要选购最高温度的，我用的这个显示220度，具体没有测试过，应该比较稳。这个封塑机是4个胶辊的，钢齿轮，比塑料的结实。200元以内。看看面板，加热开关，总开关，前进/后退开关下面说是热转印纸，好像很专业，实际上就是不干胶纸废弃不用的一面，黄色的，一面光滑。腐蚀液以前我用三氯化铁，太脏，现在改用环保腐蚀液了，他们这么说，具体是否环保，天知道了，不过的确很干净，用这个也愿意自制PCB了，看着清爽。最后说说必要材料中的PCB，也就是覆铜板，我这里用的单面的，也有双面的，买1.0mm厚度的，尽量选择成色好的，差的铜皮薄，加上打磨腐蚀后就会有很多网眼，容易断线，容易造成试验失败。PCB用之前用细砂纸打磨干净，去除油污、指印、氧化层等，打磨后形成细小的凹凸面，容易吸附墨粉。紧接着讲电脑画PCB图，用什么软件都行，我这里用protel99se测试。画图就不多说了，相信大家都做过吧，这里主要讲输出打印，这个是比较关键的一步在PCB界面点击file-;Print/Preview出现打印出来的效果，不过默认是彩色的，而且所有的层都显示出来。这并不是我们需要的，我们只要留下布线层，2面板也需要顶层和底层分别打印。下面图是未露出孔的设置，多是不需要打孔，直接焊接贴片的那种如果需要打孔就需要按照下面的设置这样操作的好处是方便打孔，而且孔的部分都被腐蚀掉了，钻头也容易定位。好了，设置完成，打印吧打印机要好，不然打出来就有很多细小的线是断开的，后面的工作可就复杂了，别打错了，是打印在热转印纸的光滑的一面。用胶带把处理好的PCB和热转印纸面对面贴在一起，贴住一头就可以了，保持紧贴。打开热转印机加热，这个时候不要浪费时间，把PCB放到机器的散热孔位置预热温度指示灯亮了表示温度达到预设温度了，这个时候可以把PCB放进机器了，记住，是用胶带固定的那一头放在前面，千万不要放偏，不然要重来的，一般连续过塑5遍左右，这个是我的经验值，你的可能因预热时间、PCB材质、过塑机等原因不同，需要自己试验测定。趁还热的时候慢慢的揭开热转印纸，可以先揭开一个脚，如果没有转印好，继续过塑。这个还没有修补，有部分细线是断开的，还有铺铜的部分好多网眼，与设计不符，需要用油性笔修复，这次试验着急了，做的不好，好的情况基本0维修，直接腐蚀 呵呵 先上修复前的细节部分，有断线用油性笔，要买真的，假的一遇到水就没了修复后的效果，可以明显看出颜色深的部分就是修补的痕迹。这个时候配腐蚀液，现配现用，因为需要高温水配置，可以按照说明书上的配比，也可以稍微放多一些，浓度高，作用快嘛！尽量用开水，冷水太慢，时间长了会影响腐蚀效果，讲究个速战速决。最好不停晃动，加速腐蚀速度颜色变深说明腐蚀掉了腐蚀大部分腐蚀接近完成搞定了看看是否腐蚀完全了，对光照照打磨掉墨粉看看细节部分，是有用断线，最好焊接前仔细检查，用万用表测量一下关键线路没有断线，没有短路就可以准备焊接了，下面的部分我就几张图片一带就过了，不细说了，玩的人都会其他元件半成品正面元件，主要是跨接线和插接件成品先移植一个测试程序看看，这个主要做彩屏显示用移植开发板上的程序，好了热转印部分就到这里了，至于调试的这个小玩意结果怎样，再说，如果调试的还不错，会把相关资料也发上来，不过会令起一贴了，走了，歇歇去！只供学习与交流
