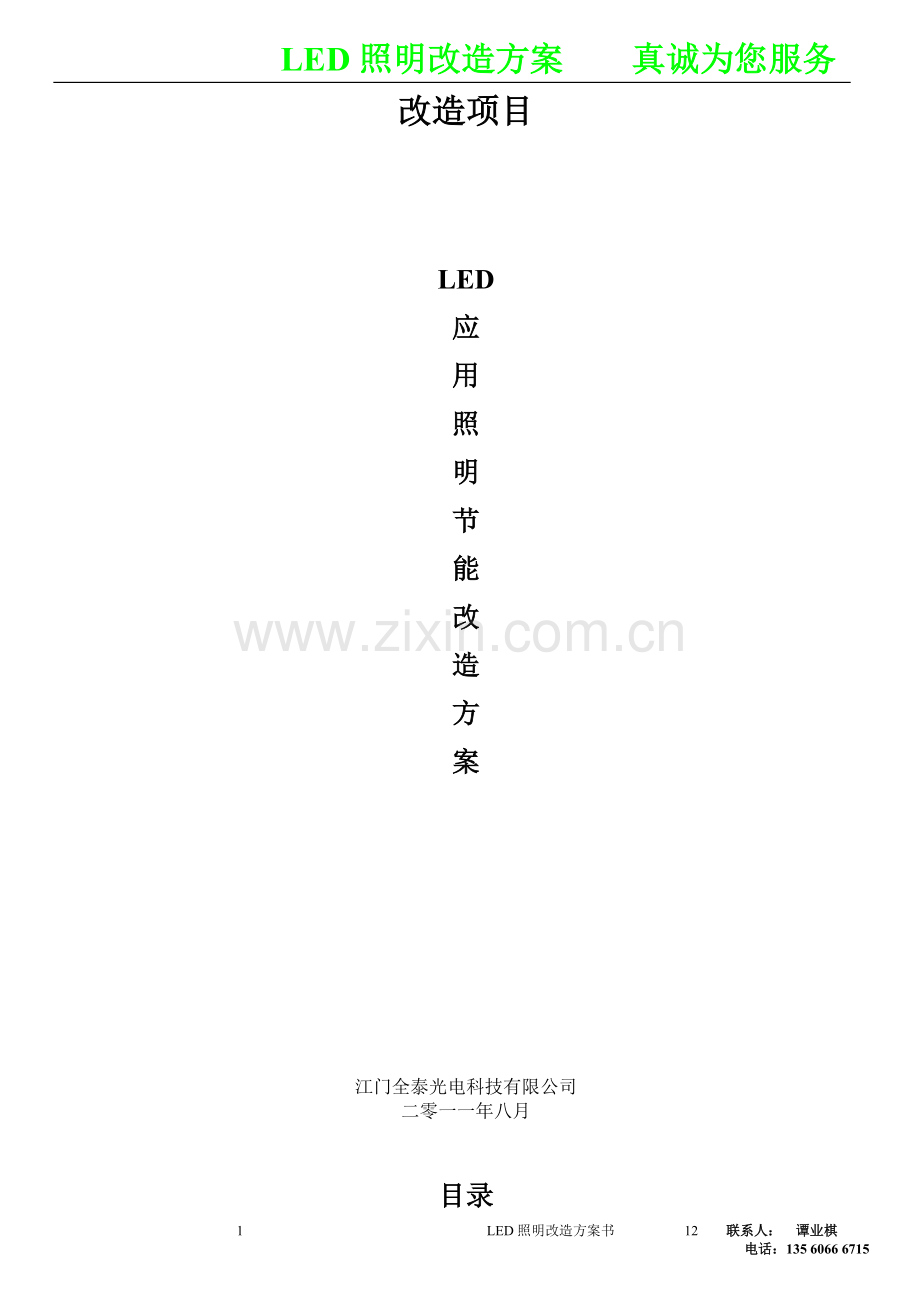

LED照明改造方案 真诚为您服务
改造项目

LED
应
用
照
明
节
能
改
造
方
案

江门全泰光电科技有限公司
二零一一年八月

目录

一、 项目概况……………………………………………………………………　　1
二、 项目实施单位简介…………………………………………………………　　1－4
三、 项目实施后节能减排社会效益预测………………………………………　　4－7
四、 改造方案可行性……………………………………………………………　　7－8
附录A、新安装费用分析…………………………………………………………… 9
附录B、项目产品介绍……………………………………………………………　　10－11

一、 项目概况：
应用LED技术进行照明节能改造，逐步替换原有的直管荧光灯。项目实施后，将在以下方面产生显著的经济效益和社会效益：
1、 高效节能
本工程使用15W的LED灯替换现有使用的48W（含镇流器功率）直管荧光灯，用8.5W的LED灯替换25W（含镇流器功率）直管荧光灯，在相同使用条件下节能68%左右，年节电量将超过57万度，折合为电费约为60万元；
2、 安全运营
⑴荧光灯使用过程中伴随产生工频频闪现象，长时间处在有频闪的照明环境里，将产生眼酸、视疲劳、头痛等生理反应。停车场除少量地面上车站具备自然采光条件，其他均需24小时人工照明。LED灯管采用的是恒流驱动电源（内部融合），彻底消除了频闪现象，不光为停车场营造出舒适的照明环境，更为员工提供了一个健康的工作环境。
⑵恒流驱动电源具备防EMC功能（抗电磁干扰）通过了EN55015欧标，可将灯具对交通控制系统的电磁干扰降到最低。
3、 降低运营成本
日光灯的使用寿命（生命周期）约为3000～5000小时，若24小时开启，即在一年时间内需要更换至少两次，整座停车场约需更换超过3942支，并由此产生巨大的运营管理和维护成本。而LED则可保证超过3～5年的寿命，在5年内基本不用更换，从而大大降低运营成本。
4、 绿色环保
LED日光灯光源为绿色环保产品，无汞释放，无紫外辐射，光线柔和，显色指数高，生命周期超过3到5年，能耗低。以1.2米长为例，单灯功耗只有15W，有效光通量比传统日光灯高，维持1300流明以上，且光效持久，没有污染物产生。
二、 项目实施单位简介：
江门全泰光电科技有限公司是一家专门从事LED节能环保照明产品的应用和景观亮化产品销售为一体的高科技企业。其产品广泛应用于国内欧美城市建筑亮化工程、景观及户内照明等项目。 江门市全泰光电科技有限公司，是一家致力于LED生产型科技企业。企业的经营者以及研发团队积极投身绿色照明这个新兴产业，已经形成创新环境。在人力资源方面，公司具有一批熟悉并从事LED材料、LED封装、LED照明应用的专家和行家。
    公司地处国家重点高科技工业园区—广东省江门市高新技术开发区，拥有独立的厂房和配套标准宿舍，总建筑面积为16000多平方米，环境优美，清洁舒适，技术性人才20人，员工总数80多人。引进全自动贴片机、回流焊、全自动LED成品老化台，和积分球等大型自动化生产和检测设备。公司经过三年ISO9001-2000质量管理体系的规范运行，产品通过了多项等认证，并于2010年顺利通过ISO9001：2008质量管理体系认证。产品通过国家质量监督认证，并有独立知识产权和专利，除在全国重点项目和大中城市广泛应用外，还出口至全球多个国家和地区，公司以此来铸就了信誉卓著的“”品牌。 “细节决定品质，品质铸就品牌”，这是全泰上下员工时刻铭记在心的格言。在全泰这一自己升华出的企业文化影响下，我们满怀决心、恒心和梦想，不放过研发和生产过程的每一个细节，高效率地制造高品质产品。有爱心，关怀培养人才，为顾客提供优质服务，这些都是企业秉承的宗旨和核心。唯有如此，企业才能发展壮大，进而把企业的命运掌握在自己的手中，创造更高的辉煌。
    我们愿意继续与业界的仁人志士携手并肩，不断创新，为人类社会节能减排的伟大事业作出应有的贡献，共创LED（半导体）照明事业的更大辉煌!LED是当前最被世界看好的未来光源，全泰光电在多年从事LED生产和研发的过程中，始终秉承节能环保、可持续发展理念，并不断深化运用，是一个具有强烈社会责任感的企业，愿意为推动社会节能减排做出最大的努力。下面我们就做一个传统荧光灯与LED节能型日光灯的效益计算分析。
三、 项目实施后节能减排社会效益预测：
1、 改造预测条件
根据港岛区某停车场现阶段运行情况，确定本改造工程基于以下条件进行预测：
◇灯管工作时间为24小时；
◇电费按照平均1.08元/度进行预估；
◇现在使用灯具情况为：1.2M长48W（含镇流器功率），采用1.2M长15W（含恒流源功率）LED灯替换，节能量为33W；
◇现在使用灯具情况为：0.6M长25W（含镇流器功率），采用0.6M长8.5W（含恒流源功率）LED灯替换，节能量为16.5W；
◇以港岛区某停车场为例，48W荧光灯共1836盏，25W荧光灯共270盏；
2、 节电费效果预测
表1：节电费效果预测表

光源形式
单灯功率
W
数量
单位
年运行时间
h
电费单价元/kwh
年耗电度预测
kwh
年电费预测
元
改造前
1.2米直管荧光灯
48
1836
支
8760
1.30
772，001
1003601.3
0.6米直管荧光灯
25
270
支
8760
1.30
59，130
76869
整座三层停车场小计
831，131
1080470.3
改造后
1.2米LED日光灯
15
1836
支
8760
1.30
241，250
313625
0.6米LED日光灯
8.5
270
支
8760
1.30
20，104
26135
整座三层停车场小计
261，355
339735
节能量
整座三层停车场小计
569，796
740735
由上表可见：
⑴改造前，以港岛区某停车场为例直管荧光灯年耗电度测量约为83万度，折算为电费约108万元。
⑵改造后，以港岛区某停车场为例LED日光灯年耗电度预测量约为26万度，折算为电费约34万元。
⑶改造后，整座停车场年节电度预测量约为57万度，折算为电费约74万元。
772001–241250
772001
⑷根据上述预测，可推算出
1.2米LED日光灯节能比例为：％＝68.75％
59130–20104
59130

0.6米LED日光灯节能比例为：％＝66％
831131–261355
831131

整理节能比例为： ％＝68.55％

3、 节约维护费用预测
⑴灯管购买费用

光源形式
数量
使用寿命h
年运行时间h
年更换次数
单灯购买费用元
年灯管费用元
1.2米直管荧光灯
1836
3000～5000
8760
2
15
55，080
0.6米直管荧光灯
270
3000～5000
8760
2
10
5，400
整座停车场小计
60，480
正常荧光灯在24小时常亮的情况下，使用寿命约为3000～5000小时，即在1年内需要更换2次。对于整座停车场，每年的灯管购买费用约为6万元。
⑵灯管更换的人员费用
按照单根日光灯安装费用，50元/根计，对于整座停车场，一年灯管的更换所产生的人员成本为：
50×（1836＋270）×2＝210600元
⑶清洁维护费用
因普通荧光灯发光角度为全空间，上半部的光主要靠灯具反射下来，而上半部容易积灰，那么上半部灯管和灯具的清洁程度就直接影响了灯具的有效光输出量。对于整座停车场，灯具的清洁按照半年一次，需多名清洁工人分多日完成，产生的工资成本按10万元估算。而LED灯的上半部基本不出光，所以积灰和灯具反射因素都可以不考虑，因此年节约清洁维护费用为10万元。
4、 节能减排效益预测
⑴标煤节约量
根据国家发改委颁布的相关折算比例：每度电（kw）消耗标准煤310g。据此，整座停车场经过选用LED日光灯后减少标煤消耗为：
569796×310×10＝176.6T
⑵二氧化碳减排量
根据国家发改委颁布的相关折算比例：燃烧每吨标准煤的二氧化碳排放量为3吨。据此，整座停车场经过选用LED日光灯后二氧化碳减排量为：
176.6×3＝529.8T(吨)

5、 环境保护
⑴减少重金属——汞（水银）的使用与污染排放
传统的直管荧光灯是通过重金属汞（水银）与荧光粉的组合在电的作用下，从而产生光强。则在生产荧光时必须消耗大量的重金属汞（每根1.2米灯管含汞2.5mg）。汞若回收处理不当，渗入地下，会污染近90吨地下饮用水源。所以减少汞的使用也是保护环境的重要方式。根据前述，直管荧光灯灯管每年需要更换两次，两支0.6米灯管等效为一支1.2米灯管。那么整座停车场一年即换下1.2米灯管数量为：1836×2＋270÷2×2＝3942支；其中的汞含量为：
3942×25×10ˉ³＝98.55g
⑵减少有毒有害污染物的处理
每支1.2米的荧光灯管成废品时该灯管都带有毒污染物质，每根废玻璃管重约150g。则整座停车场一年总量为：150×3942×10ˉ³＝591.3kg；
这对保护环境，减少污染源有着深刻的环保意义。
四、 改造方案可行性：
整座停车场使用两种不同的灯管安装方式来进行一般照明。其中嵌装于吊顶内的灯具作为主照明灯具，其发出的光以一定光照角度照射到停车场地面；安装于两侧吊顶边缘的灯管作为辅助照明光源，将停车场名标识牌照亮，并具有洗墙功能，同时利用标识牌的散射光，小幅增强停车场的水平照度和其下方小范围内的垂直照度。
⑴光效对比
◇普通荧光灯标称的光效为60lm/W（初始值），这样标称40W（含镇流器48W）的普通荧光灯的总输出光通量为2400 lm；
◇本工程所使用的15W LED日光灯总光通量≥1300 lm；
◇荧光灯的出光依赖于灯具，而LED日光灯出光量基本与灯具无关，见下图：

由于荧光灯为全空间发光，因此至少有60%的光线要经过灯具的反射后才能由灯具输出，而目前灯具白漆面得反射率为50%（如不使用灯具，直接由墙面进行反射，反射率约为30）。因此普通荧光灯在不考虑光线在灯具上反射两次的情况以及光线反射回来后被灯管本身吸收的情况下，初始光通量有效输出为：
2400×0.4＋2400×0.6×0.5＝1680 lm
当连续运行一个月左右后，光衰现象逐步明显，不考虑清洁因素的情况下，有效输出为：1680×0.7＝1176 lm＜1300 lm
而LED日光灯由于是半空间发光，无需通过灯具反射，几乎100%能有效输出，因此光通量有效输出基本保持在≥1300 lm
从光通量指标上看两者相差不大，但是由于荧光灯灯具的发光散角大于LED灯管，因此相当一部分照射到了候车站台的天花板上，造成了光能浪费，而LED日光灯由于发射角小，绝大多数照射到下方的站台地面和车站标识牌上，在光能利用上远高于荧光灯，因此照明效果更优。
⑵施工组织计划　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
因本产品的独特设计，光源与恒流驱动电源融合在直径3 cm、长60 cm 或120cm的灯管内，灯管两端插接头与荧光灯完全一样。对于整座停车场，只需由专业电工与一名工作人员配合进行灯具改造替换，在替换过程中步骤仅为：
①拆除原荧光灯灯管和镇流器
②将两头的双线各合并为一，插上LED日光灯
这样，对一个两支灯管构成的灯具完成操作只要不到5分钟。
则整座停车场的替换工作约需要166小时·人，组织10人的工程队，完成全部替换工作只需要17个小时左右，约3天时间工程完成。工程改造完成整座停车场每年节省支出：
◇电费：740735元
◇灯管更换人工费：210600元
◇灯管清洁费：100000元
◇购买灯管费：60000元
以上4项合计：1111335元
如须更换全部LED灯管费用如下：
1836支×260元+270支×130元＝477360元+35100元＝512460元
更换LED人工费2106支×50元＝105300元
总计：617760元
上述节省电费一项使用LED灯管一年就可以节省更换全部LED灯管全部费用，还多省出12万元电费，更可以节省：清洁、更换、购买灯管三项费用合计：37万多元。
附录B 新安装工程线材节省费用分析
1、 电能节省效益（参考 节能减排社会效益预测：）
2、 安装及维护费用效益（参考 节能减排社会效益预测：）
3、 材料节约效益如下表
供电线材对照表

光源形式
单灯功率
数量
单位
总功率
总电流（A）
线材总用量(估算)
普通荧
光 灯
1.2米直管荧光灯
48W
1836
支
88128W
400.58
16平方X6000米
0.6米直管荧光灯
25W
270
支
6750W
30.68
4平方X1500米
LED日
光 灯
1.2米LED日光灯
18W
1836
支
33048W
150.2
4平方X6000米
0.6米LED日光灯
8.5W
270
支
2295W
10.4
1平方X1500米
上表铜芯电缆以每平方/米8元计算
◇　用普通荧光灯线材造价大约为81.6万元。
　◇　用LED日光灯线材造价大约为20.4万元
改造方案：
　　　　线材为估算，如要精确结果，可咨询专业工程公司
由江门市高新技术开发区全泰光电科技有限公司提供

附录B、项目产品介绍
1、名称：铝合金LED日光灯T8型（YD-R1.2S288T14.5W）
⑴简介：
铝合金LED日光灯选用自行设计开模，最新款铝合金型材作底壳，与铝基线路板为SMD贴片LED光源的散热作支持体。供电系统选用具有多种保护的恒流驱动电源。在保持原艺术造型不变的前提下，对发光二级管以小聚大的原理进行科学排布造形而成。最大的科技创新亮点是灯具的散热得到了有效保证，从而确保高光效支持和延长灯具的使用寿命。LED日光灯通过了CE和RoHS认证。
⑵适用范围：车站码头、轨道交通、隧道、会议室、商场超市、办公楼宇、展厅、库房等
2、基本参数：
（a）LED日光灯外形图 （b）LED日光灯结构尺寸图
项目
尺寸
重量
工作温度
存储温度
寿命
导热系数
单位
mm
g
℃
℃
h
Kcal/mh℃
指标
φ26×1200
420
-20～50
-40～50
40,000
210

3、特点：
⑴发光二级管：
采用高亮度SMD贴片式发光二级管，功耗低、体积小、光效大、显色指数高L70寿命长达50,000小时
⑵驱动电路：
高效率长寿命驱动设计，低纹波恒流驱动，无频闪，输入电压AC220V，50Hz
⑶机械机构：
精美拉伸铝合金外壳，高品质耐老化高透光率透明PC罩，安装尺寸相同于传统日光灯，可直接替代
⑷光学系统：无有害的紫外或红外辐射.

4、具体特性参数：
注：以上数据均为典型值。
机械性能参数
电气性能参数
项目名称
指标参数
项目名称
指标参数
直径
26mm
输入电压
AC180－240V/50Hz
最大长度
1200mm
输入功率
≤14.5W
灯头类型
G13
输出电流
230mA
灯头外形
与T8、T10兼容
输出电压
55V
灯具主体材料
PC塑料&铝合金6063
转换效率
≥90%
光学性能参数
电磁兼容性能及其他
项目名称
指标参数
项目名称
指标参数
照度@lm
350lux
EMC电磁兼容
EN55015欧标
色温
6000－6500K
THD谐波含量
15%
输出光通量
≥1300lm
PFC功率因数
≥0.85
灯具光效
90lm/W
质保期限
3年
显色指数
80

发光角
120°

5、安装说明：
⑴替换电感式镇流器荧光灯时，电源接线操作说明：取掉启辉器（可以短接镇流器），直接用LED——T8灯管替换传统T8荧光灯管，即可正常点亮。
⑵替换电子式整流器荧光灯时，电源接线操作说明：取掉电子镇流器，或者切断电子镇流器电源，将荧光灯灯座两端的出现分别接在市电220V电源的零线和火线上，直接安装LED——T8灯管即可。如下图所示：

严禁日光灯同一端的两个灯脚分别接市电220V电源的零线和火线。
注：如若不按说明安装，灯具损坏不予保修。
