《高电压技术》全书练习题学生版-胡国根版.doc

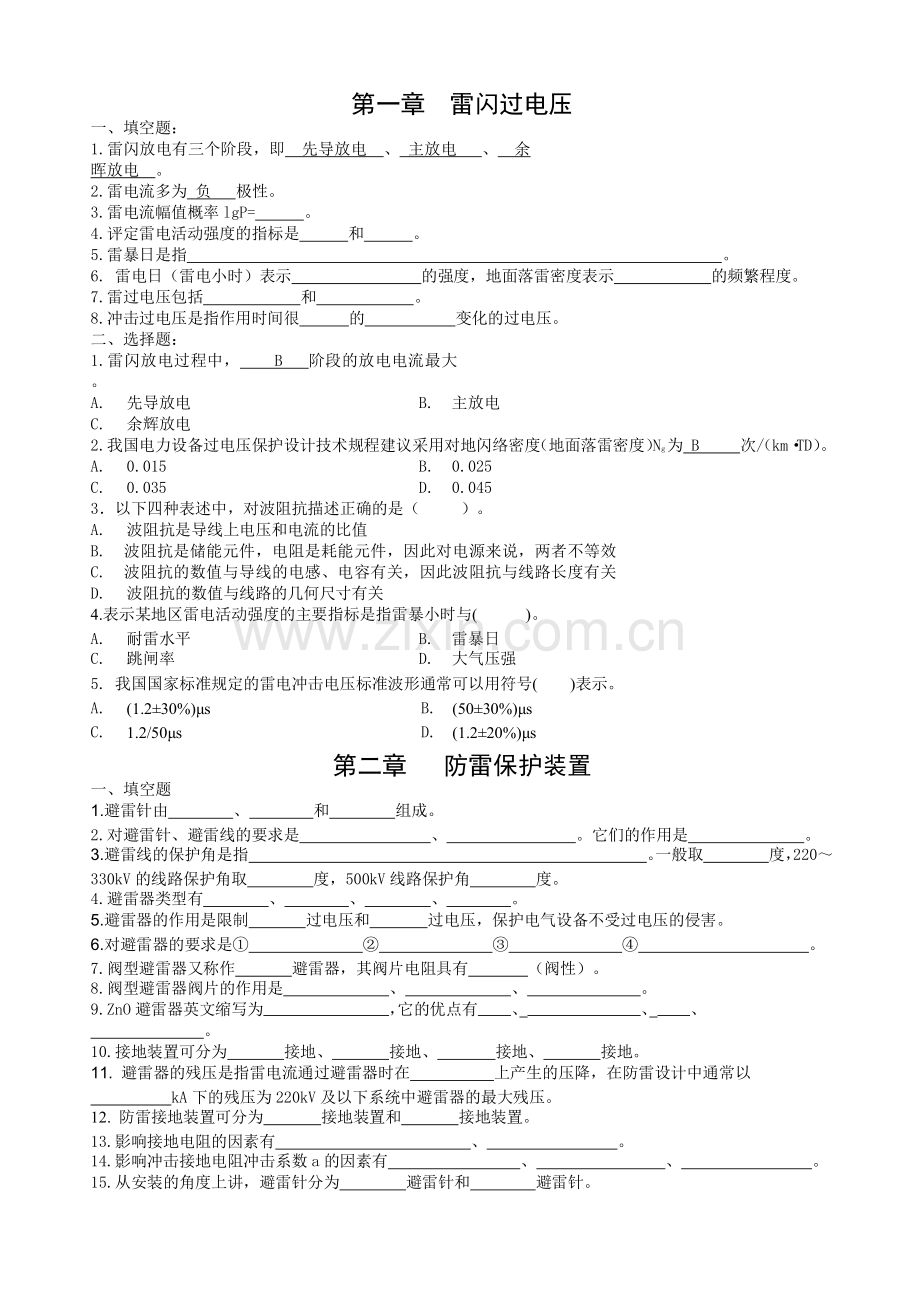

第一章 雷闪过电压
一、填空题：
1.雷闪放电有三个阶段，即 先导放电 、 主放电 、 余晖放电 。
2.雷电流多为 负 极性。
3.雷电流幅值概率 lgP= 。
4.评定雷电活动强度的指标是 和 。
5.雷暴日是指 。
6. 雷电日（雷电小时）表示 的强度，地面落雷密度表示 的频繁程度。
7.雷过电压包括 和 。
8.冲击过电压是指作用时间很 的 变化的过电压。 二、选择题：
1.雷闪放电过程中， B 阶段的放电电流最大。
A. 先导放电 B. 主放电
C. 余辉放电
2.我国电力设备过电压保护设计技术规程建议采用对地闪络密度（地面落雷密度）Ng 为 B 次/（km·TD）。
A. 0.015 B. 0.025
C. 0.035 D. 0.045
3．以下四种表述中，对波阻抗描述正确的是（ ）。
A. 波阻抗是导线上电压和电流的比值
B. 波阻抗是储能元件，电阻是耗能元件，因此对电源来说，两者不等效 C. 波阻抗的数值与导线的电感、电容有关，因此波阻抗与线路长度有关 D. 波阻抗的数值与线路的几何尺寸有关
4.表示某地区雷电活动强度的主要指标是指雷暴小时与( )。
A. 耐雷水平 B. 雷暴日
C. 跳闸率 D. 大气压强
5. 我国国家标准规定的雷电冲击电压标准波形通常可以用符号( )表示。
A.
(1.2±30%)μs
B.
(50±30%)μs
C.
1.2/50μs
D.
(1.2±20%)μs
第二章 防雷保护装置
一、填空题
1.避雷针由 、 和 组成。
2.对避雷针、避雷线的要求是 、 。它们的作用是 。
3.避雷线的保护角是指 。一般取 度，220～
330kV 的线路保护角取 度，500kV 线路保护角 度。
4.避雷器类型有 、 、 、 。
5.避雷器的作用是限制 过电压和 过电压，保护电气设备不受过电压的侵害。
6.对避雷器的要求是① ② ③ ④ 。
7.阀型避雷器又称作 避雷器，其阀片电阻具有 （阀性）。
8.阀型避雷器阀片的作用是 、 、 。
9.ZnO 避雷器英文缩写为 ，它的优点有 、 、 、
。
10.接地装置可分为 接地、 接地、 接地、 接地。
11. 避雷器的残压是指雷电流通过避雷器时在 上产生的压降，在防雷设计中通常以
kA 下的残压为 220kV 及以下系统中避雷器的最大残压。
12. 防雷接地装置可分为 接地装置和 接地装置。
13.影响接地电阻的因素有 、 。
14.影响冲击接地电阻冲击系数 a 的因素有 、 、 。
15.从安装的角度上讲，避雷针分为 避雷针和 避雷针。

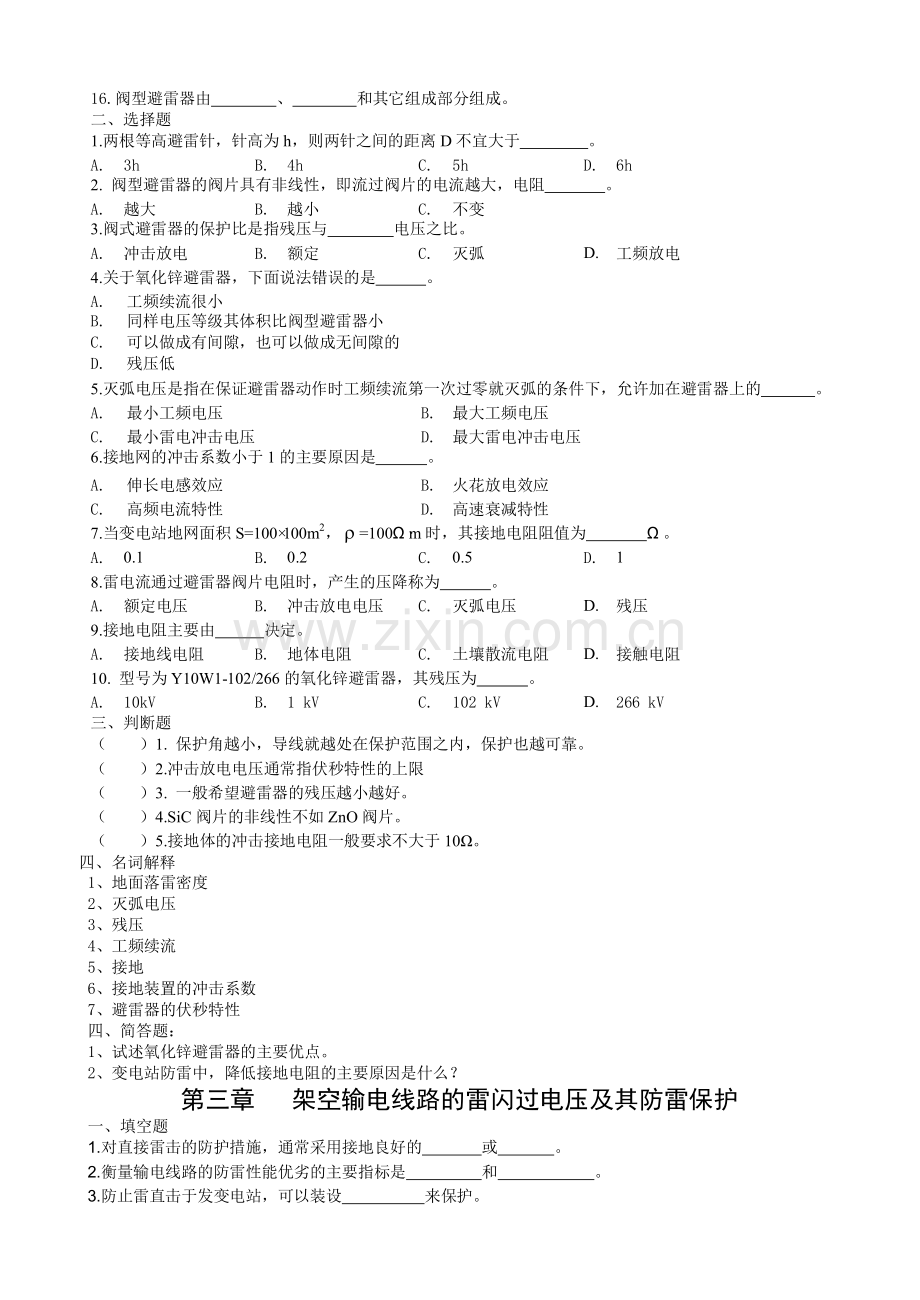

16.阀型避雷器由 、 和其它组成部分组成。
二、选择题
1.两根等高避雷针，针高为 h，则两针之间的距离 D 不宜大于 。
A. 3h B. 4h C. 5h D. 6h
2. 阀型避雷器的阀片具有非线性，即流过阀片的电流越大，电阻 。
A. 越大 B. 越小 C. 不变
3.阀式避雷器的保护比是指残压与 电压之比。
A. 冲击放电 B. 额定 C. 灭弧 D. 工频放电
4.关于氧化锌避雷器，下面说法错误的是 。
A. 工频续流很小
B. 同样电压等级其体积比阀型避雷器小
C. 可以做成有间隙，也可以做成无间隙的
D. 残压低
5.灭弧电压是指在保证避雷器动作时工频续流第一次过零就灭弧的条件下，允许加在避雷器上的 。
A.
最小工频电压
B.
最大工频电压
C.
最小雷电冲击电压
D.
最大雷电冲击电压
6.接地网的冲击系数小于 1 的主要原因是 。
A.
伸长电感效应
B.
火花放电效应
C.
高频电流特性
D.
高速衰减特性
7.当变电站地网面积 S=100×100m2， r =100Ω ·m 时，其接地电阻阻值为 Ω 。
A. 0.1 B. 0.2 C. 0.5 D. 1
8.雷电流通过避雷器阀片电阻时，产生的压降称为 。
A. 额定电压 B. 冲击放电电压 C. 灭弧电压 D. 残压
9.接地电阻主要由 决定。
A. 接地线电阻 B. 地体电阻 C. 土壤散流电阻 D. 接触电阻
10. 型号为 Y10W1-102/266 的氧化锌避雷器，其残压为 。
A. 10kV B. 1 kV C. 102 kV D. 266 kV
三、判断题
（ ）1. 保护角越小，导线就越处在保护范围之内，保护也越可靠。
（ ）2.冲击放电电压通常指伏秒特性的上限
（ ）3. 一般希望避雷器的残压越小越好。
（ ）4.SiC 阀片的非线性不如 ZnO 阀片。
（ ）5.接地体的冲击接地电阻一般要求不大于 10Ω。
四、名词解释
1、地面落雷密度
2、灭弧电压
3、残压
4、工频续流
5、接地
6、接地装置的冲击系数
7、避雷器的伏秒特性
四、简答题：
1、试述氧化锌避雷器的主要优点。
2、变电站防雷中，降低接地电阻的主要原因是什么？
第三章 架空输电线路的雷闪过电压及其防雷保护
一、填空题
1.对直接雷击的防护措施，通常采用接地良好的 或 。
2.衡量输电线路的防雷性能优劣的主要指标是 和 。
3.防止雷直击于发变电站，可以装设 来保护。
4.线路的雷击跳闸率包括 跳闸率和 跳闸率。
5.在线路防雷设计时，110kV输电线路的保护角一般取 。
6.雷击线路时，线路绝缘尚不发生闪络的 称为线路的耐雷水平。
7.避雷线对导线的耦合系数越大，则导线上的感应过电压越 。
8.耦合地线可以增加对雷电流的 作用。
9.降低杆塔接地电阻是提高线路耐雷水平、防止 的有效措施。
10.我国架空输电线路在防雷保护中采用的雷电流波形 。
11.污闪是指在大气 较高时，绝缘子表面附着的污秽物在绝缘表面形成一层 ，使绝缘子 的绝缘水平大大 ，在电场作用下出现的强烈的气体放电现象。
二、选择题
1.雷击跳闸率是指每( )km 线路每年由雷击引起的跳闸次数。
A. 10 B. 50 C. 100 D. 150
2.雷击线路时，线路绝缘不发生闪络的最大雷电流幅值称为( )。
A. 地面落雷密度 B. 耐雷水平 C. 雷击跳闸率 D. 击杆率
3.雷击线路附近大地时，线路上感应电压与雷电流幅值（ ）。
A. 成正比 B. 成反比 C. 无关系 D. 成非线性关系
4.若导线上方架有避雷线，则导线上的感应过电压（ ）。
A. 降低 B. 升高 C. 不变 D. 为零
5.雷击线路附近地面时，导线上的感应雷过电压与导线的（ ）。
A. 电阻率成正比 B. 电阻率成反比
C. 悬挂高度成正比 D. 悬挂高度成反比
6.无避雷线的线路遭受雷击时，线路上的感应过电压与线路高度( )。
A. 成正比 B. 成反 C. 无关 D. 关系不确定
7.雷电绕过避雷线直击于线路的概率( )。
A. 平原地区比山区高 B. 与系统接地方式有关
C. 平原地区比山区低 D. 与系统接地方式无关
8.雷击线路附近大地时，当线路高 10m，雷击点距线路 100m，雷电流幅值 40kA，线路上感应电压最大值
Ug 约为( )。
A. 25kV B. 50kV C. 100kV D. 200kV
9. 以下哪点不是影响绕击率的因素( )。
A. 避雷线的保护角 a B. 杆塔高度 h
C. 地形地貌和地质条件 D. 导线的型号
10.《规程》规定，有避雷线的 220kV 线路的反击耐雷水平不应低于（ ）kA。
A. 40-75 B. 80-120 C. 100-140 D. 120-160
三、判断题：
（ ）1.由于避雷线的屏蔽作用，可以使得架空线上的感应雷过电压降低。
（ ）2.雷击杆塔顶时在导线上产生的感应过电压的极性与雷电的极性相同。
（ ）3.山区的绕击率比平原地区的大。
（ ）4.110kV 及以上输电线路，感应雷过电压一般不会引起闪络。
（ ）5.国内外运行经验表明：在避雷线档距中央受雷引起闪络的事故极其罕见。
（ ）6.污闪一般为一片地区，难实现自动重合闸，停电长，影响大
四、名词解释 建弧率 雷击跳闸率 耐雷水平 爬电现象
污闪
五、简答题
1、带避雷线的输电线路产生直击雷过电压的因素有哪些？
2、现代输电线路主要采用哪些防雷措施？
3、简述输电线路架设避雷线的作用。
4、提高雷击杆塔时输电线路耐雷水平的主要手段是什么？
5、什么是架空线防雷的“四道防线”？
6、防止污闪的措施有哪些？
第四章 发、变电站防雷保护
一、填空
1.发、变电站的防雷，就是防 和 的危害。
2.对于发、变电站直击雷的防护，主要是采用 ；对于侵入波的防护主要是采用 和 。
3.变电站中装设避雷针时最关键的问题有两个，即 和 。
4. 独立避雷针的接地装置应与主接地网分开埋设，并在 及 保持足够的距离。
5. 进线段保护的主要作用是限制来波的 和 ，同时使流过避雷器(220kV 及以下)的电流不 超过 。
6.变电站对侵入波的防护设计，主要是选择 的安装位置，其安装原则是
。
7.三绕组变压器的防雷保护设置如下：应在低压侧， 上加装阀式避雷器;若连有 m 以上金属外 皮电缆段，则可不必装避雷器。在高压侧，应 安装三相避雷器进行防护；在中压侧，一 般不用采取限制措施（因其绝缘水平较高）。
8.变压器中性点的绝缘水平有两种，即 、 。
9.进线段能降低雷电流幅值和陡度，是因为 和 削弱了雷电波。
10. 无损单导线线路的单位长度电感和对地电容分别为 L0 和 C0，该导线的波阻抗 Z= 。
11. 电磁波沿架空线路的传播速度为 。
12．直角电压波经过串联电感或流经并联电容后，波形将变成 波。
13．变压器绕组遭受过电压作用的瞬间，绕组各点的电位按绕组的 分布，最大电位梯度出现在 。
14．在末端开路的情况下，波发生反射后，导线上的电压会 。
15．两不同波阻抗的长线相连于 A 点，行波在 A 点将发生折射与反射反射系数的 b 取值范围为 。
16．行波传播实质上就是 的传播。
17．过电压波在线路开路末端处的电压 ，电流 ，这种电压加倍升高对线路的绝缘是很危险的。
18. 过电压波在线路末端短路接地处的电流 ，电压 ，该现象表明这时的全部能量都转化为磁 场能量储存起来。
二、选择题
1.独立避雷针至配电装置导电部分及构架间的空气距离一般情况下不小于（ ）m。
A. 3 B. 5
C. 10 D. 15
2.独立避雷针的接地装置与变电所地网间的地中距离一般情况下不小于（ ）m。
A. 3 B. 5
C. 10 D. 15
3.构架避雷针与主接地网的地下连接点至变压器接地线与主接地网的地下连接点，沿接地体的距离不得小
于（

）m。

A.
3

B.
5
C.
10

D.
15
4.构架避雷针适用于（ ）的变电所。
A.
C.
35kV 及以下
110kV 及以上
B.
D.
土壤电阻率>1000Ω ·m 时
所有
5. 220kV 采用进线段保护，其中一个目的就是要将进入避雷器的雷电流限制在（ ）kA 及以下。
A. 3 B. 5
C. 10 D. 15
6.500 kV 采用进线段保护，其中一个目的就是要将进入避雷器的雷电流限制在（ ）kA 及以下。
A. 3 B. 5
C. 10 D. 15
7.当避雷器与设备间有一定电气距离时，侵入波在设备上产生的冲击电压比避雷器的残压（ ）。
A. 高 B. 低
C. 相等 D. 不一定
8. 我国规定独立避雷针与相邻配电装置之间的空气距离不应小于 5m，以免发生（ ）。
A.
反击
B. 绕击
C.
直击
D. 雷击
9. 输电线路的波阻抗的大小与线路的长度（ ）。
A. 成正比 B. 成反比 C. 无关 D. 不确定
10. 波在线路上传播时，当末端短路时，以下关于反射描述正确的是（ ）。
A. 电流为 0，电压增大 1 倍 B. 电压为 0，电流增大 1 倍
C. 电流不变，电压增大 1 倍 D. 电压不变，电流增大 1 倍
11. 一无限长直角电压波从波阻抗为 Z1 的线路传向波阻抗为 Z2 的线路，在连接处发生反射，反射系数为
（ ）。
A. 2Z 2
Z1 + Z 2
Z - Z
B. 2 1
Z1 + Z 2
Z - Z
C. 1 2
Z1 + Z 2
D. 2Z1
Z1 + Z 2
12. 一入射波电压从架空线进入电缆时，节点处的（ ）。
A. 电压折射系数>1 B. 电压折射系数<0
C. 电压反射系数>1 D. 电压反射系数<0
13. 下列表述中，对波阻抗描述不正确的是（ ）。
A. 波阻抗是前行波电压与前行波电流之比
B. 对于电源来说波阻抗与电阻是等效的
C. 线路越长，波阻抗越大
D. 波阻抗大小与线路的几何尺寸有关
13. 波阻抗为 Z 的线路末端开路，入射电压 U0 入侵到末端时，将发生波的折射与反射，则（ ）。
A.
折射系数α =2，反射系数β =l
B. 折射系数α =2，反射系数β =-l
C.
折射系数α =0，反射系数β =1
D. 折射系数α =0，反射系数β =-l
14. 波阻抗为 Z 的线路末端短路，入射电压 U0 到达末端时，将发生波的折射与反射，则（ ）。
A.
折射系数α =1，反射系数β =0
B. 折射系数α =1，反射系数β =-l
C.
折射系数α =0，反射系数β =0
D. 折射系数α =0，反射系数β =-l
三、判断对错
（ ）1. 发、变电站的电气设备的绝缘水平比线路的低。
（ ）2. 35kV 及以下的变电所可装设架设构架避雷针。
（ ）3.在变压器的门型构架上不允许装设避雷针（线）。
（ ）4.变电站中的设备不论与避雷器间的电气距离远近，其上所受的冲击电压最大值都与避雷器的残 压相等。
（ ）5.变电站中的设备与避雷器的电气距离越大，侵入波陡度越大，设备与避雷器上的电压差值就越 大。
（ ）6. 规程规定：35~60kV 变压器中性点一般不需要装设避雷器保护。
（ ）7. 110kV 及以上电网中的变压器当中性点为分级绝缘时，则必须选用与中性点绝缘等级相当的避 雷器加以保护。
（ ）8.60kV 及下变压器的中性点都是全绝缘的。
（ ）9.110kV 及以上变压器的中性点都是分级绝缘的。
（ ）10.110kV 及以上的配电装置不可将线路避雷线引至出线门型架上。
（ ）11.当导线受到雷击出现冲击电晕后，导线上波的传播速度将降低。 四、名词解释
1.进线段保护
2.防雷保护中的距离效应
3.反击
五、简答
1.发、变电站的防雷措施有哪些？
2.变电站中确保变压器不受侵入波危害的措施有哪些？
3.画出未沿全线架设避雷线的 35～110kV 变电所的进线段保护接线示意图。
六、多选题
1.变电站中，变压器和避雷器的最大允许电气距离与（ ）有关。
A.
变压器的多次截波耐压值
B. 避雷器残压
C.
进波陡度
D. 波速
第五章~第八章 内部过电压
一、填空
1.内部过电压的产生根源在电力系统内部，通常都是由系统内部电磁能量的 和 而引起的。
2.空载长线 端电压最高，这是由于 效应的作用。
3.内部过电压按产生的原因分为两大类，即 和 。
4.对于空载长线引起的工频过电压，可采取 和 措施来降压。
5.谐振过电压分为 、 和 谐振过电压。
6.铁磁谐振，必须受到诸如电源突然合闸、故障消除等扰动的 ，才可能建立起来。在发生谐振的 一瞬间，会出现 现象。
7.操作过电压有 、 、 、 几种。
8.切空线过电压最大值与 、 、母线上的出线数量、线路侧是否装设电磁式 PT 等因素有 关。
二、选择
1.100kV 线路在空载时，线路各点电压( )。
A. 均相等 B. 首端最高
C. 末端最高 D. 中间最高
2.空载长线路末端电压升高引起的原因是（ ）。
A. 断路器灭弧性能不好 B. 电容效应
C. 中性点不接地 D. 线路电感电流突变
A.
电容效应
B. 不对称效应
C.
距离效应
D. 断路器的灭弧性能
4.某内部过电压表示为 3p.u.，它的含义是：该过电压的幅值是系统（
A.
最大运行相电压幅值
B. 最小运行相电压幅值
C.
最大运行线电压幅值
D. 最小运行线电压幅值
5. 发电机突然甩负荷引起的过电压属于( )。

3.单相或两相接地故障引起的工频电压升高的原因是（ ）。
）的 3 倍。
A. 工频过电压 B. 谐振过电压
C. 雷过电压 D. 操作过电压

6. 下列不同类型的过电压中，不属于内过电压的是（ ）。
A.
工频过电压
B. 谐振过电压
C.
雷过电压
D. 操作过电压
7. 在电力系统中发生铁磁谐振时，谐振回路中电感参数是（
A.
线性
B.
非线性
C.
受控制
D.
不变
8. 断线过电压属于( )
A.
大气过电压
B.
工频过电压
C.
操作过电压
D.
谐振过电压
）的。
9.在 330kV 及以上电网中，工频电压升高应限制在（ ）p.u.以下
A. 1.3~1.4 B. 1.5~1.6
C. 1.7~1.8 D. 1.9~2.0
10. 我国经验表明：在中性点直接接地的电网中，切除 110~220kV 空载变压器时，过电压一般不超过
( )p.u.。
A.
2.5
B.
3
C.
3.5
D.
4
11. 切除空载变压器出现过电压的主要原因是( )。
A.
断路器触头间的电弧重燃
B.
电容效应
C.
截流现象
D.
铁磁元件的非线性
12.切空线出现过电压的主要原因是( )。
A.
断路器触头间的电弧重燃
B.
电容效应
C.
截流现象
D.
铁磁元件的非线性
13.产生铁磁谐振过电压的根本原因是（ ）。
A.
电弧重燃
B.
电容效应
C.
截流现象
D.
铁磁元件的非线性
三、判断对错
（ ）1.暂时过电压比操作过电压持续时间长。
（ ）2.工频过电压就其过电压倍数的大小来讲，对系统中正常绝缘的电气设备一般不构成危险。
（ ）3.电源容量越小，空载长线的工频电压升高越小。
（ ）4. 空载长线电容效应引起的工频过电压的大小与电源容量无关。
（ ）5.电力系统中的铁磁谐振过电压常发生在非全相运行状态中。
（ ）6.我国规程规定：中性点经消弧线圈接地系统采用过补偿方式，其脱谐度不超过 10%。
四、名词解释
1.内部过电压
2.暂时过电压
3.操作过电压
4.空载长线的电容效应
五、简答
1.电力系统的过电压有哪些？
2.减小工频过电压的措施有哪些？
第九章 电气设备绝缘试验
一.填空
1.绝缘预防性试验的目的是：通过测量绝缘材料的 的变化，发现绝缘材料的 。
2.绝缘材料的缺陷分为 缺陷和 缺陷。
3.预防性试验按照对设备造成的影响程度分为 和 两类。
4.吸收比是指 s 的绝缘电阻与 s 的绝缘电阻测定值的比值。
5 测量绝缘电阻和吸收比不能发现的缺陷是 和 。
6.测量介质损耗角正切值最常用的仪器设备是 ，当被试品接地时应采用 接线。
7. 当测量一极接地试品的 tgδ 时，只能采用 接线方式，此时调节元件 R3、C4 处于_ 电位。
8.工频耐压试验过程中若发现有异常情况（如冒烟、燃烧、焦味）时，应 _地将电压降至零， 断开电源，将试品 。
9.泄漏电流试验比绝缘电阻试验更能有效发现一些尚未完全贯通的集中性缺陷，其原因是 和
。
二.选择
1.下面属于破坏性试验的是（ ）。
A. 绝缘电阻试验 B. 介损试验
C. 吸收比试验 D. 耐压试验
2.测量绝缘电阻不能发现的缺陷是（ ）。
A. 绝缘整体受潮 B. 贯穿性的导电通道
C. 绝缘局部严重受潮 D. 绝缘老化
3.当吸收比 K<1.3 时，可判断（ ）。
A. 绝缘受潮 B. 绝缘良好
C. 绝缘没有受潮 D. 绝缘基本没问题
4.交流耐压试验最关键的是确定（ ）。
A. 试验电压 B. 试验接线
C. 试验时间 D. 试验温度
5.测量试品的绝缘电阻时，规定以加电压后( )测得的数值为该试品的绝缘电阻值。
A.
15 秒
B. 30 秒
C.
45 秒
D. 1 分钟
6. 用 QSl 电桥测量介质损耗角正切，可以灵敏地发现( )。
A.
绝缘普遍性受潮
B. 绝缘的局部受潮
C.
绝缘局部磨损
D. 绝缘中有小气泡
7. 按国家标准规定，进行工频耐压试验时，在绝缘上施加工频试验电压后，要求持续( )。
A. 1 min B. 3 min
C. 5 min D. 10 min
8. 图示为发电机绝缘的典型泄漏电流曲线，曲线（ ）表示发电机绝缘良好。
A.
1
B. 2
C.
3
D. 4
三.判断对错
( )1.一般认为，吸收比小于 1.3 就可以判断绝缘可能受潮。
( )2.若吸收比等于 1 或接近于 1，则设备基本丧失绝缘能力。
( )3.对设备做绝缘电阻试验时，所测值不应小于《电力设备预防性试验规程》中的规定值。
( )4.局部放电测试可以判断绝缘内是否存在局部缺陷和绝缘老化的速度。
( )5.局部放电测试就是测量试品局部放电时的电压脉冲。
( )6.局部放电测试时，直接法比平衡法的抗干扰能力强。
( )7. 运行经验表明，凡能承受规定时间内工频耐压试验的电气设备，一般都能保证安全运行。
( )8.tgδ 测量通常可以反映出绝缘内部在工作电压下的局部放电缺陷。
( )9.被试物在交流耐压试验中，一般以不发生击穿为合格，反之为不合格。
( )10.在工频耐压过程中，发生沿面闪络或空气放电，则试品不合格。
( )11. 试品耐压后的绝缘电阻与耐压前的比较，不应明显下降，否则必须进一步查明原因。
( )12. 直流耐压试验中，若泄漏电流随耐压时间的增长而上升，常常说明绝缘存在缺陷。
四.名词解释
1.绝缘预防性试验
2.吸收比
3.交流耐压试验
五.简答
1.画出用测量 tgδ 时的西林电桥原理接线（正接线）图。
2. 影响测量 tgδ 的因素有哪些？
3.交流耐压试验的作用是什么？
4.如图为工频耐压试验的基本接线图，试说明下列元件或设备的名称及作用。
5.列举所学过的高压试验，并说明各试验所能发现的缺陷有哪些。
第九章第四节 电介质的击穿
一．填空
1.电介质是指具有 作用的材料。
2.气体的电离根据形成的原因不同分为 电离、 电离、 电离、 电离。
3.表面电离的形式包括 、 、 、 。
4.击穿电压是指介质发生击穿时的最 临界电压。
5.去电离（带电质点的消失）的形式有 、 、 。
6.非自持放电是指 ；自持放电是指
。
7.汤逊认为，电子的 游离是气体放电的主要过程，而 游离是维持气体放电的必要条件。
8.巴申定律的内容是：当气体成分和电极材料一定时，间隙的击穿电压是 和 _的乘积的函数。
9.汤逊理论和巴申定律适用于 电场中，且气压较 ，Pd 较 的场合。
10.流注理论认为，电子的 和 是形成自持放电的主要因素，并且强调了
的作用。
11.汤逊理论的不足之处在于：其放电形式是 地发展的，而实际情况是放电是间歇、分段发展并 且路径是曲折的；阴极材料在击穿过程中 ，实际情况是气隙的击穿电压与与阴极材料几乎无 关；放电时间可以计算出来但比实际情况要长得多。
12.极性效应是指:对于电极形状不对称的不均匀电场（如棒-板电极），间隙的 电压和 电 压随电极的极性不同而各不相同。
13.在持续电压作用下的极不均匀电场中，电晕起始电压（起晕电压） 于击穿电压；起晕电压取决于电 极表面的 ；击穿电压取决于 ，而与电极形状关系不大，并具有 效应。
14.冲击电压是指持续时间很 的 变化的电压。
15．冲击电压有 冲击电压和 冲击电压两种。
16.标准雷电冲击电压波形可表示为 ，其含义是 ；操作冲击电压的标准波形可表示 为 。
17.在雷电冲击电压作用下，间隙的击穿要满足两个条件，即： 和 。
18.冲击电压的伏秒特性是指在同一波形，不同幅值的冲击电压下，间隙的 电压和 时间的 关系。
19.50%冲击放电（击穿）电压 U50 是指在多次施加冲击电压时，其中 导致间隙击穿的电压。
20.沿面放电是指 。
21.套管的闪络过程包括了 放电→ 放电→ 放电→闪络。其中具有明显的
放电是它与支持绝缘子闪络的主要区别。
22.极化的四种形式是 式极化、 式极化、 式极化和 式极化。
23.影响绝缘电阻大小的因素有 、 、 、 等。
24.相对介电常数的物理意义是表征介质在 作用下 的程度。
25.介损包含由 引起的损耗和 引起的损耗构成。
26.一般认为液体的击穿有两种形式，即 击穿和 击穿。
27.固体介质击穿的形式有 击穿和 击穿。
二．选择题
1. 电子从金属电极表面逸出来的过程称( )电离。
A. 碰撞 B. 光
C. 热 D. 表面
2.采用真空提高绝缘强度的理论依据是( )。
A. 汤逊理论 B. 巴申定律
C. 流注理论 D. “小桥”理论
3. 解释电压较高、距离较长的间隙中的气体放电过程可用( )。
A.
汤逊理论
B. 巴申定律
C.
流注理论
D. .“小桥”理论
4.在持续电压作用下，间隙距离一定时，正棒-负板与负棒-正板两种情况下，（ ）
A.
正棒-负板的起晕电压高
B. 负棒-正板的起晕电压高
C.
两种情况时的起晕电压一样高
D. 起晕电压与棒-板极性没关系
5.在持续电压作用下，间隙距离一定时，正棒-负板与负棒-正板两种情况下，（ ）
A.
正棒-负板的击穿电压高
B.
负棒-正板的击穿电压高
C.
两种情况时的击穿电压一样高
D.
击穿电压与棒-板极性没关系
6.极不均匀电场中的极性效应表明（ ）。
A.
负极性的击穿电压和起晕电压都高
B.
正极性的击穿电压和起晕电压都高
C.
负极性的击穿电压低和起晕电压高
D.
正极性的击穿电压低和起晕电压高
7.在棒-板极不均匀电场中，击穿电压主要决定于（ ）。
A.
电极形状
B.
棒的极性
C.
间隙距离
D.
板的极性
8.气体的击穿场强临界值为（
）（峰值）。

A. 10 kV/cm
B.
30 kV/cm

。
。
C. 50 kV/cm
D.
100 kV/cm
9.冲击电压下气隙的伏秒特性是一条（
）。

A. 斜向上的直线
B.
抛物线
C. 矩形区域
D.
带状区域
10.
流注理论未考虑(
)的现象。

A.
C.
碰撞游离
表面游离

B.
D.
光游离
电荷畸变电场
11.流注通道内充满（ ）。
A.
正离子
B.
负离子
C.
电子
D.
正负带电粒子
12.极不均匀电场的特征是（ ）。
A. C.
出现不稳定的电晕 不出现电晕

B. D.
出现稳定的电晕 出现稳定的电弧
13.SF6 气体具有较高绝缘强度的主要原因之一是( )
A.
无色无味性

B.
电负性
C.
不燃性

D.
无腐蚀性
14.在极化过程中要消耗能量的极化是（ ）。
A.
电子式和离子式极化

B.
偶极子和夹层式极化
C.
电子式和夹层式极化

D.
离子式和偶极子式极化
15.极化程度不受温度影响的是（ ）式极化。
A.
电子

B.
离子
C.
偶极子

D.
夹层
16.关于相对介电常数ε r，下列说法中错误的是（ ）。
A.
制造电容器时，希望ε r 大

B.
制造绝缘材料时，希望希望ε
r 小
C.
交流电压下，多层串联介质中，E∝ε
r
D.
各种气体的ε r 都接近于 1

17.关于介质的“吸收现象”，下列说法中错误的是（ ）。
A.
介质干燥和潮湿时的吸收现象不一样

B.
它在高频电源作用下很不明显
C.
绝缘结构越不均匀，吸收现象越明显

D.
它主要是由电子式极化引起的
18.介损角正切 tgδ 的大小与（ ）有关。
A.
温度

B.
频率
C.
材料

D.
以上均是
19.变压器油、空气、云母的工频击穿场强关系为（ ）
A.
E 变压器>E 云母>E 空气

B.
E 云母>E 变压器>E 空气
C.
E 空气>E 变压器>E 云母

D.
E 变压器>E 空气>E 云母
20. 电介质电导不同于金属电导的区别是：电介质电导是（ ）式电导。
A.
电子

B.
离子
C.
偶极子

D.
光子
21.电介质中的电流是恒定量的是( )。
A.
泄漏电流

B.
吸收电流
C.
极化电流

D.
电容电流
22.下列电介质中相对介电常数最大的是（ A ）

A.
酒精
B. 空气
C.
变压器油
D. 聚氯乙烯
23.下列电介质中相对介电常数最小的是（ B ）
A.
酒精
B.
空气
C.
变压器油
D.
聚氯乙烯
24.（ ）式极化所需的时间最长。
A.
电子
B.
离子
C.
偶极子
D.
夹层
25. 下列因素中，对介质的tgδ 影响不明显的是（ D ）。
A.
湿度
B. 表面污秽
C.
电源频率
D. 大气压强
三．判断对错
（ ）1.沿面闪络电压通常比纯空气间隙的击穿电压低。
（ ）2.汤逊理论适用于均匀电场下、低气压、小气隙的情况。
（ ）3.流注理论适用于长气隙的情况。
（ ）4.流注理论认为，流注一形成，便达到了自持放电的条件。
（ ）5.空气间隙的击穿电压随空气相对密度的增大而减小。
（ ）6. 沿面放电是固体放电的一种类型。
（ ）7.伏秒特性是防雷设计中实现保护设备和被保护设备间绝缘配合的依据。
（ ）8.工程上以 U50 来反映间隙的耐受冲击电压的特性。
（ ）9.绝缘子的电气性能通常用闪络电压来衡量。
（ ）10.流注理论认为在 Pd 很大时，击穿电压和阴极材料基本无关。
（ ）11.悬式绝缘子，其片数越多，电压分布越不均匀。
（ ）12.悬式绝缘子靠近导线端的第一个绝缘子电压降最高，易产生电晕放电。
（ ）13.电子式极化程度不受电源频率和温度的影响。
（ ）14.离子式极化的程度与电场强度和温度有关。
（ ）15.固体绝缘材料的击穿意味着不可逆的破坏。
（ ）16.绝缘电阻随温度的升高而升高。
（ ）17.在所加交流电压、频率一定时，同一介质的介损 P 和介损角正切的关系为：P∝tgδ 。
（ ）18.任何介质的击穿总是从电气性能最薄弱的缺陷处发展起来的。
（ ）19.多种介质串联时，各介质中的电场强度与它们的介电常数成正比。
四．名词解释
1.自持放电
2.非自持放电
3.冲击电压
4.伏秒特性曲线
5.U50%
6.绝缘的冲击系数
7.沿面放电
8.闪络
9.极化
10.相对介电常数
《高电压技术》全书练习题学生版tq 胡国根版
11.吸收现象
12.泄漏电流
13.绝缘电阻
14.介损
15.固体介质的累积效应——固体介质在不均匀电场中以及在幅值不是很高的过电压，特别是雷电冲击电 压下，介质内部可能出现局部损伤，并留下局部碳化、烧焦或裂缝等痕迹。多次加电压时，局部损伤会逐 步发展。
