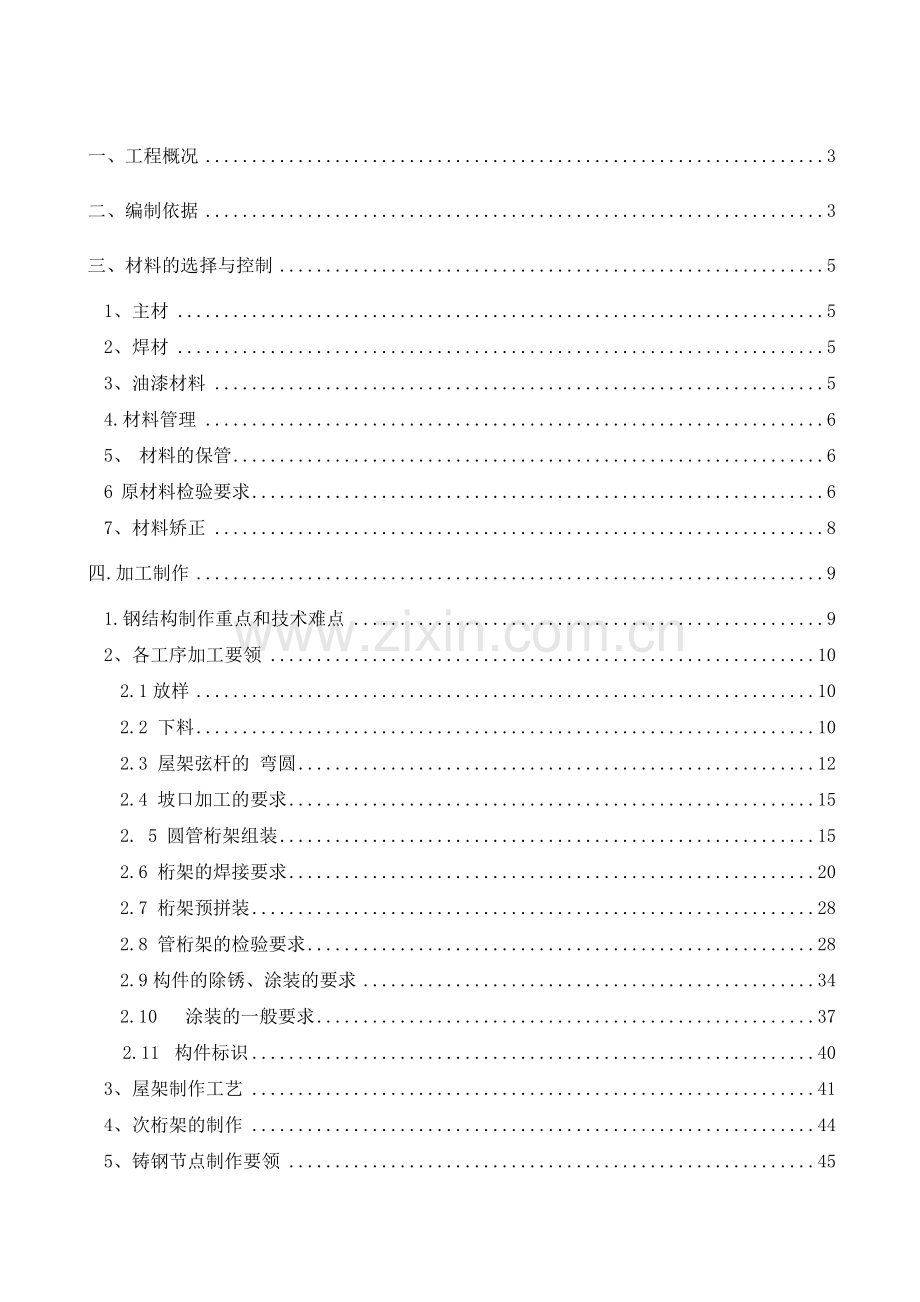

农展馆中西项目改造工程钢 结 构 制 作 方 案编制： 审核： 批准： 北 京 三 杰 国 际 钢 结 构 有 限 公 司二零零四 年十二月一、工程概况3二、编制依据3三、材料的选择与控制51、主材52、焊材53、油漆材料54.材料管理65、 材料的保管66 原材料检验要求67、材料矫正8四.加工制作91.钢结构制作重点和技术难点92、各工序加工要领102.1放样102.2 下料102.3 屋架弦杆的 弯圆122.4 坡口加工的要求152. 5 圆管桁架组装152.6 桁架的焊接要求202.7 桁架预拼装282.8 管桁架的检验要求282.9构件的除锈、涂装的要求342.10 涂装的一般要求372.11 构件标识403、屋架制作工艺414、次桁架的制作445、铸钢节点制作要领45六、钢结构制作、拼装工程质量控制程序48七、构件运输49八、安全生产50一、工程概况农展馆中西广场屋架结构大跨度张弦管桁架结构， 钢结构部分主要由屋架、檩条、水平支撑、抗风桁架等结构组成。 屋架共11榀，每榀屋架跨度为约90米。工程总量约为1000多吨。二、编制依据1. 钢结构设计规范 GB50017-20032. 建筑钢结构焊接技术规程 JGJ81-20023. 埋弧焊焊缝坡口的基本型式与尺寸 GB9864. 钢结构用高强度大六角螺栓、大六角螺母、垫圈与技术条件 GB/T12281231915. 涂装前钢材表面除锈和除锈等级 GB89236. 厚度方向性能钢板 GB5313-857. 直缝电焊钢管 GB/T13793938. 建筑用无缝钢管 GB/T8162-19999. 高焊接性能和韧性的通用铸钢件 DIN17182-199210. 碳素结构钢 GB/T700-199811. 优质碳素结构钢技术条件 GB69912. 合金结构钢技术条件 GB3077-8813. 低合金高强度结构钢 GB/T1591199414. 焊接用焊条 GB133015. 碳素钢焊条 GB51178516. 低合金钢焊条 GB51188517. 钢结构工程施工质量验收规范（GB50205-2001）18. 熔化焊用钢丝（GB/T14957-94）19. 气体保护焊用钢丝（GB/Y14958-94）20. 钢焊缝手工超声波探伤方法和探伤结果分级法（GB11345-91）21. 涂装前钢材表面腐蚀等级和防锈等级（GB8923-88）三、材料的选择与控制1、主材 钢管结构主要材料为Q345B，预埋件材料为Q235B。2、焊材2.1 焊材的选择焊接方法材质焊材牌号焊接位置手工电弧焊Q345E5015/E5016定位焊 对接 角接Q235E4303/E4315埋弧自动焊Q345H08MnA + HJ431或 SJ101对接 角接Q235H08A+ HJ431H08MnA+SJ101CO2气体保护焊Q345ER50-6定位焊 对接 角接Q2352.2 焊材烘干要求必须严格按照焊接材料管理办法对焊接材料进行烘干与保存，焊接材料烘干温度要求如下表焊接材料烘干温度表焊接材料牌号使用前烘焙条件使用前存放条件焊条E5015/16350-400；2h100-150焊条E4303/15100-150；2h100-150焊剂 HJ431150-350；1h100-150焊剂 SJ101300-350；1h100-1503、油漆材料1）底漆：水性无机富锌漆 2道，干膜厚度不小于100m，2）中漆：环氧云铁漆 2道 干膜厚度为60m。3）面漆待定（现场涂装）。4）其他材料详见图纸和设计总说明。4.材料管理原材料进厂必须核对材质保证书，所有钢材必须有屈服点、抗拉强度、延伸率以及碳、硫、磷含量的合格保证。材料入库前质控部门对材料的牌号、规格、数量、表面质量等进行检验，如有疑义应及时与材料工程师联系，同时作好记录和编号，并依据本公司的质保体系对构件的主体材料进行跟踪。必要时应按国家现行有关标准对材料进行抽样检查。5、 材料的保管材料流转和吊运时，应采取必要的处理措施避免损伤母材。材料应有序堆放，避免与不同工程的材料相混。为防止变形，材料应平整地放在胎架上，若发现钢板平整度或型钢的翘曲超差，下料前必须用常温加压法或火焰矫正法矫至下表范围。火焰矫正的温度应控制在900以下，低合金钢温度未降至650严禁用水激冷，温度未降至室温，不得锤击。6 原材料检验要求6.1钢板一般的外形要求见下表：简图允许偏差（mm） f1.0 （T14） f1.5 （T14） fL/1000，且5.06.2 无缝钢管外径和壁厚的允许偏差。钢管种类钢管尺寸mm允许偏差普通级高级热轧(挤压扩)管外径D500.50mm0.40mm501%0.75%壁厚s412.5%(最小值为0.40mm)10%(最小值为0.30mm)420+15%；-12.5%10%2012.5%10%冷拨(轧)管外径D6100.20mm0.10mm10300.40mm0.20mm30500.45mm0.25mm501%0.5%壁厚s10.15mm0.12mm13+15%；-10%10%3+12.5%；-10%10%注：对外径不小于351mm的热扩管，壁厚允许偏差为18%6.3直缝电焊钢管外径和壁厚的允许偏。钢管尺寸mm允许偏差（mm）高精度较高精度普通精度外径D5200.100.200.3021300.100.250.5031400.150.300.5041500.200.350.5051323.90.5%0.8%1.0%323.90.7%0.8%1.0%壁厚s0.50+0.03 ；0.050.060.100.60+0.04-0.070.070.800.081.0+0.05-0.090.0910%1.20.111.4+0.06-0.110.121.50.131.6+0.07-0.130.141.82.00.152.20.162.5+0.08-0.160.172.80.183.03.2+0.10-0.200.203.53.80.224.04.25.5-8%5.5-10%15%7、材料矫正火焰矫正的最高温度不得大于900，不可用压缩空气或水急冷。弯曲加工为常温或热加工，热加工时，要在850-1000下进行，不可在蓝脆区200-400进行。8、材料使用料来货验收确认后，由保管员作好验收标记并按规定进行材料保管和发放，选取合适的场地或包件储存该工程材料，此项工程涉及多种规格钢管，品类繁多，要求按品种规格分别堆放。并按规定顺序进行材料保管和发放。四.加工制作1.钢结构制作重点和技术难点1.1管子相贯线剖口切割此项工程腹杆有大量的管子相贯剖口。管子相贯线是一个空间曲线，且其坡口角度是随曲线的变化而变化的，管子相贯线的切割好坏直接关系到桁架的焊接质量及外观质量，是制作过程的关键。采用数控相贯线切割机进行切割，能够根据放样程序在电脑上控制自动切割，并能一次性坡口成形，坡口角度可随圆周变化，以满足相贯线接头处趾部、根部和侧部的不同焊接要求。1.2管子线型加工桁架是空间桁架，主桁架弦杆是一空间曲线，管子的线型必须光顺美观且要达到标准要求，为确保钢管弯曲圆滑成形，必须防止起鼓、起皱。此工程管径范围在95 245mm之间。采用火工折弯处理，以满足现场要求。1.3焊接变形控制和制作精度控制采取双面对称焊接及合理的拼装顺序，以减少焊后变形。先焊接变形大的部位，后焊接变形小的部位。钢柱采取整体放样，以保证精度。1.4 铸钢节点较复杂，装配精度要求较高。1.5 张弦拉结构，跨度较大，制作加工要求精度高。2、各工序加工要领2.1放样2.1.1放样基本要求所有构件应按照细化设计图纸及制造工艺的要求，进行手工1：1放大样或计算机的模拟放样，核定所有构件的几何尺寸。放样检验合格后，按工艺要求制作必要的角度、槽口、制作样板和胎架样板。样板的允许偏差如下表项目平行线距离和分段尺寸对角线差宽度长度孔距样板角度允许偏差0.5mm1.0mm0.5mm0.5mm202.1.2构件收缩余量的要求 构件收缩余量图纸和工艺文件有要求时按照要求执行，没有要求时按照下表执行： mm板厚每个对接缝收缩余量每个环缝接口收缩量161.51.0162.51.52.2 下料2.2.1 钢管件应采用管子切割机或锯床下料，钢管两端坡口30度； 2.2.2对主管原则上长度按定尺采购，下料时放焊接收缩余量，焊接收缩量根据图纸或工艺要求进行预留，无要求是按照以下要求进行预留：钢管壁厚6mm，每个节点预留1mm；钢管壁厚8mm，每个节点预留1.5mm；2.2.3原材料的对接腹杆不允许接长。如由于材料原因必须接长，则由生产部门提出对接要求，由技术部门出通知，确定对接缝的形式和要求。生产部排版下料人员，进行排版下料。对接接头具体坡口如下图,并在工装划出纵向直线，相隔900、四条及节点圆周环线，打样冲眼。 主管端头示意图对于支撑杆件，下料时，焊接收缩量根据图纸或工艺要求进行预留，无要求是按照以下要求进行预留：钢管壁厚6mm，预留1-1.5mm；钢管壁厚8mm，预留1.5-2mm；如下图为相贯线切割机下料后端头的形状示意图。支管端头示意图下料后，必须立即对构件或杆件进行检验，当钢管不平直及有局部凹陷时，应对钢管进行矫正； 2.2.4 钢管、型钢切割前应事先排料，钢管桁架分段弦杆应以钢管最大利用长度对接，但应使接头至腹杆与弦杆节点的距离大于或等于500mm。腹杆原则上不允许对接时，如果必须对接时 接头位置应位于杆件长度的三分之一（具体视管子来料情况定）。且每根腹杆中最多只允许有一个对接接头，最短的管子不能小于2倍的管子直径且不能小于800mm。对接接头要求为一级焊缝（设计有特别要求的按设计执行）。 2.2.5 钢板的切割，应根据放样套料图及数控切割下料图，分别进行数控自动切割、半自动切割。2.2.6 节点板和加劲板用剪板机、数控火焰切割机、半自动切割机下料。，不允许采用手工切割下料。2.3 屋架弦杆的 弯圆杆件弯圆采用钢管弯圆机进行加工。弯曲后，钢管直径变化不大于3mm，壁厚变化不大于1mm，钢管表面不能出现折痕和凹凸不平的现象。然后切割端头，按前述方法下料。较大半径和板厚的圆管在工厂内一般采用火焰煨弯，热煨弯一过程具体工艺要求如下：1）胎架的制备弯管胎架应根据图纸确定支点的矢高，支点距离d一般不大于1000-1500mm，具体距离视工程的具体情况而定。用水准仪测量测定各点的位置，矢高误差不超过2mm。胎架示意图如下：2）划线（1） 在准备好起拱的圆管上垂直对称划四条母线，然后用粉笔标识出烤火点范围，烤火点之间距离不大于100mm，俯视示意图如下：为了保证钢管圆弧均匀过渡，烤火点应超过钢管的母线10-15。，如下图示：（2） 烤火加热时应用两把烤枪从中间向两侧对称加热，从而保证在烤火过程中构件不至于扭曲变形，烤火过程中用不小于1.5m长的样板，样板的半径偏差应在2mm以内。进行测量，保证弯制的弧度在规定值范围内。3）如果管壁较厚，烤火效果不明显时，应增加外力，示意图如下：施加外力时，外力点不能和管壁直接接触，应加好垫铁（垫铁应和圆管面接触密实，并应大于1.5外力点的作用范围），垫铁内径和管壁接触良好。避免局部受力产生凹坑。（3）当各个支撑点都与管壁接触后，应停止加热，外力不能立即去除，在钢管冷却至室温后，再去除外力。（4）钢管弯制结束，检查弧度合格后，应根据上下弧长进行切头、开坡口。（5）检查杆件合格后按照规定做好标识。放于胎架上分类摆放。弯曲过程是在材料弹性变形后再达到塑性变形的过程，拉伸和压缩使材料内部产生应力，从而引起材料的一定的弹性变形，一旦外力作用（或同时降温），材料会产生一定的回弹,回弹量一般为0.04-0.06R(R为半径)。影响回弹的因素主要有：a) 材料的机械性能：屈服强度越大，回弹越大。b) 变形程度：弯曲半径R和材料厚度T的比值越大，回弹越大。c) 变形区域越大，回弹越大。材质为Q235的回弹量为0.05R，材质为Q345的回弹量为0.06R。 影响回弹量得因素很多，开始弯曲时首先选择较小的回弹量，煨制好第一根后，根据测量出的煨弯成型情况，重新确定较理想得回弹量。材质为Q235的回弹量为0.04R，材质为Q345的回弹量为0.05R。2.4 坡口加工的要求钢管的相贯面切割采用六维相贯线自动切割机切割成带变化坡口的与主管外表面完全吻合的空间曲线形状；支管壁厚大于等于6mm时应切坡口，支管壁厚小于等于6mm时可不切坡口，支管切割时应考虑主管为曲杆等因素对切割轨迹的影响，下料阶段不得采用人工修补的方法修正切割完的支管。2. 5 圆管桁架组装2.5.1 钢管对接焊缝同其它焊缝的间距不小于200mm。直缝电焊钢管对接时,两纵缝在圆周上的间距不小于200mm（设计有特别要求的按设计执行）。2.5.2 主管对接焊缝应距离桁架腹杆交点200mm以上（设计有特别要求的按设计执行）。2.5.3 构件不要求设引弧、熄弧板的角焊缝，终止处必须进行包角焊,引弧和熄弧端离端头10mm以上。2.5.4 圆管桁架组装、预拼转在胎架或者平台上，按照工艺规定的工序进行，组装前对零部件进行检查，组装的允许偏差见下表。项 目允许偏差（mm）图 例测量工具对接接头底板错位t161.5角尺16t30t/10t303.0对接接头的间隙偏差手工点弧焊+4.00钢尺、塞尺埋弧自动焊和气体保护焊+1.00对接接头的直线度偏差2.0钢尺根部开口间隙偏差（背部加衬板）2.0钢尺、角尺钢管外径偏差参见表3.1.2、3.1.3钢直尺塞尺对口错边t/10且不应大于3.0角尺管口圆度D/500且不大于3.0钢尺2.5.5由于屋架结构基本相同，将选择有代表性的桁架进行工艺分析。为保证各主管尺寸形状的正确性，在装配前进行预拼装，在连接处增加连接耳板，用螺栓进行连接（不焊），检查其正确性，如有不符立即进行矫正、整改。对桁架主管及相互之间的腹杆在装配平台上利用组装胎架（如下图）进行装配，装配工艺为在胎架上先组装上弦及下弦的主管，确定其空间位置，然后装配支管并定位、焊接。三角形桁架装配胎架示意图2.5.6 桁架主管的各个部分用如下图方法用螺栓临时固定；主管之间临时连接固定示意图2.5.7 拼装胎架将桁架主管固定在装配平台上，再用龙门吊将已接好的主管放置在如图对应位置，固定定位块，调节调整板，确保主管之间的相对位置； 桁架装配位置示意图二桁架在胎具上的安装示意图2.5.8 在胎架上对主管的各节点的中心线进行划线； 桁架的结构形式为弦杆贯通，腹杆焊接在弦杆上，其节点为腹杆与弦杆直接焊接的相贯节点，其形式有如下几种：2.5.9 装配支管并定位焊，对支管接头定位焊时，不得少于4点；定位焊后检验定位焊后组件的正确性。定位好后，对纵横桁架进行焊接，焊接时，为保证焊接质量，尽量避免仰焊、立焊。2.5.10 焊接工作应尽量在工厂或预拼装场内进行，在符合强度、刚度要求的专门的钢胎架上将散件组装成整体。在组装时严禁强迫就位。2.5.11采用焊接球节点处，由于体型要求，杆件在焊接球可能相碰，此时应首先保证大直径钢管与焊接球焊接，小直径管与焊接球或大直径管相贯，要求同相贯节点。2.5.12 桁架结构采用腹杆与弦杆直接焊接的相贯节点，弦杆截面贯通，腹杆焊接于弦杆之上，焊接时，对如下图所示节点，当支管与主管的夹角小于90度时，支管端部的相贯焊缝分为A，B，C，D四个区域，其中A，B区采用等强坡口对接熔透焊缝，D区采用角焊缝，焊缝高度为1.5倍管壁厚，焊缝在C区应平滑过渡。当支管与主管相垂直时，支管端部的相贯焊缝分为A，B两个区域，当支管壁厚不大于5mm时可不开坡口，由于在趾部为熔透焊缝，在根部为角焊缝，侧边由熔透焊缝逐渐过度到角焊缝，同时考虑焊接变形，因此必须先焊趾部，再焊根部，最后焊侧边。A：趾部 B:侧边 C：根部Y型节点焊缝位置分区桁架支座节点处的焊接，其加劲肋、短钢柱与支座底板之间及加劲肋与短钢柱之间均用双面角焊缝连接，满焊。 2.6 桁架的焊接要求2.6.1 人员要求 焊工应按焊工技术考试规程的规定，通过考试并取得合格证后，方可持证上岗从事焊接作业。焊工资质应与施焊条件及焊缝质量等级相适应，严禁低资质焊工施焊高质量等级的焊缝。2.6.2 焊接设备和方法的要求尽量采用工厂焊接，并优先采用自动焊接和半自动焊接。选用的焊接设备应具 满足焊接工艺要求和安全可靠的性能。2.6.3焊接顺序的选择应考虑焊接变形的因素，尽量采用对称焊接，对收缩量大的部位应先焊，焊接过程中要平衡加热量，使焊接变形和收缩量减小。2.6.4对厚度较大的碳钢和低合金钢应采用焊前预热和焊后热处理措施，预热及焊后热处理温度按照下表进行：预热温度钢材牌号接头最厚部件的板厚t(mm)t2525t4040t606080Q3456080100140Q23560801002.6.5 焊后应对焊疤补焊磨平，清除焊渣和飞溅物。2.6.6钢管等空心构件的端口采用钢板作为封头板时，采用连续焊缝密闭,使内外空气隔绝，并确保组装、安装过程中构件内不得积水。2.6.7对接焊缝质量等级为二级，角焊缝质量等级为三级。2.6.8 钢管相贯线焊缝(包括钢管与节点板及焊接球相贯连接焊缝)要求如下：1）相贯线焊缝，应沿全周连续焊接并平滑过渡。焊缝的质量等级：桁架弦杆、腹杆钢管间对接焊缝为一级；全熔透焊缝为二级，角焊缝和部分熔透焊缝为三级。2）多层焊接应连续施悍，每一层焊缝焊完后应及时检查，如发现有影响焊缝质量的缺陷，必须清除后再焊。3）当多根支管同时交于一节点，且支管同时相贯时，支管按大管径和壁厚优先。支管与支管相贯处一律满焊。4）圆管相贯时，支管端部的相贯线焊缝位置沿支管周边分为A（趾部）、B（侧面）、C（踵部）三个区域。5）当焊管壁厚6mm时，采用全周角焊缝。6）当焊管壁厚6mm时，所夹锐角75时，采用全周带坡口的全熔透焊缝。焊缝，C区采用带坡口的部分熔透焊缝（当夹角35时可采用角焊缝），各区相接处坡口及焊缝应圆滑过渡。7）对全熔透和部分熔透焊缝，其有效焊缝高度he1.15t,且he6mm时，采用全熔透对接焊缝。焊缝其他要求同钢管相贯焊缝。2.6.10主钢管与节点板连接焊缝要求如下：1）主钢管拼接处钢管断开，钢管坡口与节点板采用全熔透对接焊缝。2）其他部位钢管连续，采用如下图 所示对接焊缝。h=min(t,t1/2)3）所有主钢管与节点板连接焊缝质量等级为二级。其他要求同钢管相贯焊缝。2.6.11节点板之间连接焊缝要求如下：1）节点板之间连接焊缝尽量采用图 所示对接焊缝。焊缝等级要求二级。2）采用其他连接方式要求连接板与连接焊缝等强。3）其他要求同钢管相贯焊缝。钢管对接：钢管对接焊缝主要为桁架上下弦杆、大直径管材，现场焊接方式主要为手工电弧焊。对接焊接是本次安装焊接的重中之重，必须从组对、校正、复验、预留焊接收缩量、焊接定位、焊前防护、清理、焊接、焊后热调、质量检验等工序严格控制，才能确保接头焊后质量全面达到标准。组对：组对前将坡口内壁10-15mm仔细去除锈蚀。坡口外壁自坡口边10-15mm范围内也必须仔细驱除锈蚀与污物；组对时，不得在接近坡口处管壁上引弧点焊夹具或硬性敲打，以防圆率受到破坏；同径管错口现象必须控制在规范允许范围之内。注意必须从组装质量始按I级标准控制。校正复验、预留焊接收缩量：加工制作可能产生的误差以及运输中产生的变形，到现场组对时将集中反映在接头处。因此，组对后校正是必须的，焊前应经专用器具对同心度、圆率、纵向、曲率过渡线等认真核对，确认无误差后采用千斤顶之类起重机具布置在接头左右不小于1.5m距离处，预先将构件顶升到管口上部间隙大于下部间隙1.5-2mm。应当注意的是正在焊接的接头禁止加荷载，否则对焊接接头十分不利。对接接头的焊接采用特殊的左右两根同时施焊方式，操作者分别采取共同先在外侧起焊，后在内侧施焊的顺序，自根部起始至面缝止，每层次均按此顺序实施。根部焊接：根部施焊应自下部超始出处超越中心线10mm起弧，与定位焊接接头处应前行10mm收弧，再次始焊应在定位焊缝上退行10mm起弧，在顶部中心处熄弧时应超越中心线至少15mm并填满弧坑；另一半焊接前应将前半部始焊及收弧处修磨成缓坡状并确认无未熔合即为熔透现象后在前半部焊缝上引弧。仰焊接头处应用力上顶，完全击穿；上部接头处应不熄弧连续引带到至接头处5mm时稍用力下压，并连弧超越中心线至少一个熔池长度（10-15mm）方允许熄弧。次层焊接：焊接前剔除首层焊道上的凸起部分及引弧收弧造成的多余部分，仔细检查坡口边沿有无未熔合及凹陷夹角，如有必须除去。飞溅与雾状附着物，采用角向磨光机时，应注意不得伤及坡口边沿。此层的焊接在仰焊部分时采用小直径焊条，仰爬坡时电流稍调小，立焊部位时选用较大直径焊条，电流适中，焊至爬坡时电流逐渐增大，在平焊部位再次增大，其余要求与首层相同。填充层焊接：填充层的焊接工艺过程与次层完全相同，仅在接近面层时，注意均匀流出1.5-2mm的深度，且不得伤及坡边。面层的焊接：管、贯面层焊接，直接关系到接头的外观质量能否满足质量要求，因此在面层焊接时，应注意选用较小电流值并注意在坡口边熔合时间稍长，接头重新燃弧动作要快捷。焊后清理与检查：上、下弦主管焊后应认真出去飞溅与焊渣，并认真采用量规等器具对外观几何尺寸进行检查，不得有低凹、焊瘤、咬边、气孔、未熔合、裂纹等缺陷存在。经自检满足外观质量标准的接头应鉴上焊工编号钢印，并采用氧炔焰调整接头上、下部温差。处理完毕立即采用不少于两层石棉布紧裹并用扎丝捆紧。上、下弦管、管接头焊接完毕后，应待冷却至常温后进行UT检验，经检验合格后的接头质量必须符合GB11345-89的I级焊缝标准。经确认达到设计标准的接头方可允许拆去防护措施。(4)焊接顺序I管子的焊接顺序a、360度逆时针滚动平焊b、半位置(旋转180度)c、全位置焊(工件不能转动)II 钢管的相贯焊缝焊接顺序示意图如下：III 支管与主管的焊接顺序a 对于钢管网壳中合拢焊接时应从中心开始向四周对称施焊。b 每榀间的支管施焊，施焊时左右上下对称，从中心向两边施焊。c 焊接时先焊压杆，后焊拉杆。2.7 桁架预拼装2.7.1 每一榀桁架完成后都进行预拼装，在地面上根据桁架的长度制作胎架，为保证桁架弧线的尺寸精度，桁架按立面方向放置的方式进行拼装。在钢平台上，划出桁架各弦杆、腹杆中心线及轮廓线的投影线。根据桁架长度设置弧形胎架。拼装胎架放线时，应考虑到桁架位置的逐步变化。2.7.2 桁架预拼装允许偏差见下表构件类型项 目允许偏差梁、桁架跨度最外端两安装孔或两端支撑面最外侧距离+5.0-10.0接口截面错位2.0拱度设计要求起拱L/5000设计未要求起拱L/20000节点处杆件轴线错位3.0管构件预拼装单元总长5.0预拼装单元弯曲矢高L/1500且不大于10.0对口错边t/10且不大于3.0坡口间隙+2.0-1.02.8 管桁架的检验要求2.8.1 圆管桁架的尺寸允许偏差1） 圆管桁架用钢管杆件的加工尺寸应符合深化图纸要求，其允许偏差列于下表项目允许偏差图例检验方法杆件长度1.0钢尺弯曲失高l/1500且不大于5.0拉线、吊线、钢尺管口曲线1.0套模游标卡尺管口圆度d/500且不大于5.0钢尺弦杆拱度5.0地样、钢尺弦长3.0拉线、钢尺弦高5.0空间桁架的几何形状尺寸地面平台5.0钢尺角尺地样控制点长度l/1500且小于3.0钢尺地样控制点高度h/500且小于3.0水准仪钢尺桁架与地样的吻合度2.0塞尺2） 圆管桁架外形尺寸应符合设计图纸要求，其允许偏差见下表项 目允许偏差（mm）图 例测量工具桁架最外端两个孔或两端支撑面最外侧距离l24m+3.0-7.0吊线钢尺l24m+5.0-10.0桁架跨中高度10.0桁架跨中拱度设计要求起拱l/5000设计未要求起拱10.0-5.0相邻节间弦杆弯曲（受压除外）L1/1000支撑面到第一个安装孔的距离a1.0钢尺檩条连接支座间距5.0杆件轴线交点错位e3.0空间桁架的连接尺寸长度l24m+3.0-7.0吊线钢尺l24m+5.0-10.0连接点间距2.0空间桁架的几何形状尺寸地面平台5.0钢尺角尺地样控制点长度l/1500且小于3.0钢尺地样控制点高度h/500且小于3.0水准仪钢尺桁架与地样的吻合度2.0塞尺3）螺栓孔质量要求A） 普通螺栓孔允许偏差见下表（C级螺栓）。项 目允许偏差（mm）直 径0+1.0圆 度0+2.0垂直度0.03t,且不大于2.0B）高强螺栓孔孔距允许偏差见下表表3.6.2项目允许偏差(mm)5005001200120030003000同一组内相邻两孔间距离允许偏差(mm)0.7-同一组内任意两孔间距离允许偏差(mm)1.01.2-相邻两组的端孔间距离允许偏差(mm)1.21.52.03.0分组规定1 在节点中，连接板与一根杆件相连的所有连接孔划为一组。2 在接头处，通用接头半个拼接板上的孔为一组，阶梯接头两接头之间的孔为一组。3 在两相邻节点或接头间的连接孔为一组，但不包括以上两款中所指的孔。4 受弯构件翼缘上每1.0m长度内的孔为一组。C） 高强度螺栓孔的孔径的允许偏差见表名称允许偏差(mm)螺栓121620(22)24(27)30孔径13.517.522(24)26(30)33不圆度（最大和最小直径差）1.01.5中心线倾斜不应大于板厚的3%，且单层板不得大于2.0mm，多层板叠组合不得大于3.0mm螺栓孔允许偏差值的测量工具采用游标卡尺或孔径量规；螺栓孔孔距允许偏差值的测量工具采用钢尺。2.8.2 焊 缝1）焊缝的质量检验包括焊缝的外观检验和焊缝无损探伤检验。焊缝探伤根据设计图纸及工艺文件要求而定，并按照国标GB11345-89钢焊缝手工超声波探伤方法和探伤结果的分级来进行检测。2）焊缝外观不允许有裂纹、气孔、夹渣等缺陷,一般焊缝外观缺陷允许偏差符合下表允许偏差(mm)图 例焊缝质量检查 等级项目一级二级三级裂纹不允许不允许不允许 表面气孔不允许不允许每米焊缝长度内允许直径0.4t,且3.0的气孔2个,孔距6倍孔径表面夹渣不允许不允许深0.2t 长0.5t,且20.0咬边不允许0.05t,且0.5t;连续长度100.0,且焊缝两侧咬边总长10%焊缝全长0.1t且1.0,长度不限接头不良不允许缺口深度0.05t,且0.5缺口深度0.1t,且1.0每1000.0焊缝不超过1处根部收缩不允许0.2+0.02t且1.00.2+0.04t且2.0长度不限未焊满不允许0.2+0.02t且1.00.2+0.04t且2.0每100.0焊缝内缺陷总长25.0焊缝边缘不直度f在任意300mm焊缝长度内2.0在任意300mm焊缝长度内3.0电弧擦伤不允许允许存在个别电弧擦伤弧坑裂纹允许存在个别长度5.0的弧坑裂纹坡口角度53）全熔透焊缝焊脚尺寸允许偏差项 目允许偏差(mm)图 例 腹板翼板对接焊缝余高CB20.0: 03.0B20.0: 04.0B20.0: 04.0B20.0:05.0腹板翼板对接焊缝错边dd0.15t且2.0d0.15t且3.0结合的错位t1t22t1/15且3mmt140mma=10mm+50注:焊脚尺寸hf由设计图纸或工艺文件所规定4）角焊缝及部分熔透的角接与对接组合焊缝偏差 项 目允许偏差(mm)图 例焊脚高度hf偏差hf6时 01.5hf6时 03.0角焊缝余高(C)hf6时 C为01. 5hf6时 C为03.0注:焊脚尺寸hf由设计图纸或工艺文件所规定1、hf8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm,但总长度不得超过焊缝长度10%；2、焊接H型梁腹板与翼板的焊缝两端在其两倍翼板宽度范围内,焊缝的焊脚尺寸不得低于设计值。2.9构件的除锈、涂装的要求2.9.1、对人员的要求 设备操作人员应经过培训、考试合格后，并持有上岗证书方能操作，操作时应严格遵守该设备的操作规程。设备使用前应检查设备的接线、接地、运转是否正常，保证设备使用过程中完好性和安全性2.9.2、钢材表面的锈蚀度和清洁度可按涂装前钢材表面被腐蚀等级机和除锈等级GB8923-88标准。钢材表面的锈蚀度：系指轧制钢板表面被腐蚀的程度，分A、B、C、D四个等级， D级不得使用。钢材表面的锈蚀度A级钢材表面完全被紧密的轧制氧化皮覆盖，几乎没有什么腐蚀。B级钢材表面已开始发生腐蚀，部分轧制氧化皮已经剥落。C级钢材表面已大量生锈，轧制氧化皮已因锈蚀而剥落，并有少量点
