274LS00外特性测量.pptx

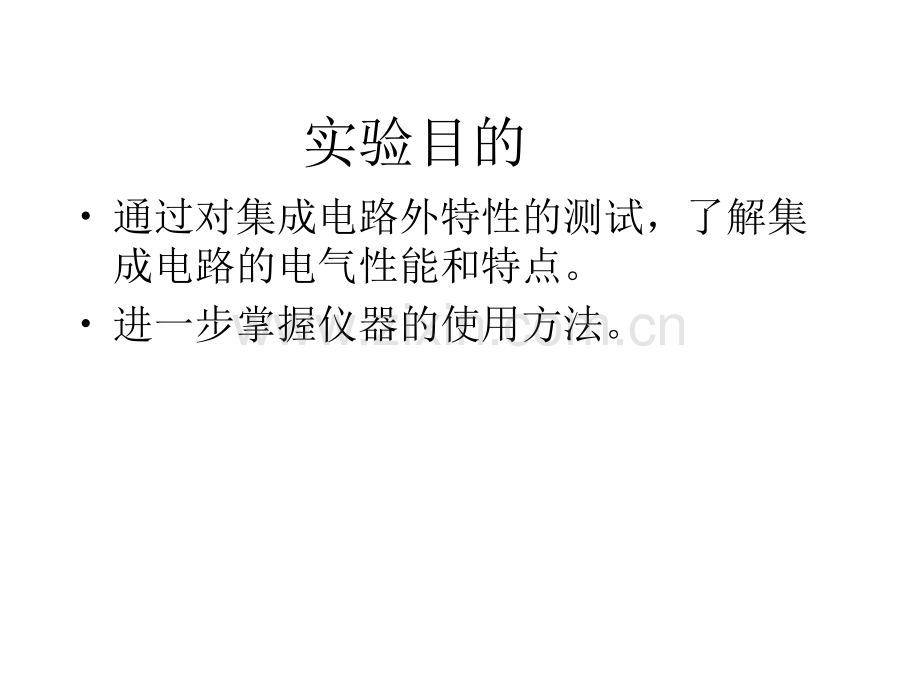

19 19 四月四月 2024 20241717：30203020：5050刘进刘进74LS00与非门外特性测量实验目的通过对集成电路外特性的测试，了解集成电路的电气性能和特点。进一步掌握仪器的使用方法。实验内容74LS00的电气特性:ICCL、ICCH、IIL、IIH、VOL、VOH。用环形振荡器测量TTL与非门的门延时。测量TTL与非门的输入输出特性曲线。从曲线上找出：VinON、VinOFF、VoutH、VoutL。仪器的使用1 示波器2 信号发生器3 FLUKE表示波器 触发触发当信号从CH1输入时，触发源选通道1；当信号从CH2输入时，触发源选通道2。双踪观测，CH1、CH2都有电压输入时，选波形周期稳定的做触发源。1、10档档规定：信号频率低于6MHz的时候选择1档，信号频率高于6MHz的时候选择10档。FLUKE表具有5位数字显示的数字式多用表.测量直流电压、交流电压、直流电流、交流电流、电阻、频率、两个端点之间的通断以及二极管测试。测试导线的通断。一定要注意红线插的是电压端还是电流端。74LS00的电气特性74LS00IIH VOLIIL VOHICCL ICCH环形振荡器测量TTL与非门的输入输出特性曲线使用频率100Hz,幅值为4V,OFFSET为2V的三角波。2：1模式下幅值为2V,OFFSET为1V的三角波。设置信号发生器：1 选择3三角波 2 调频率单位Hz,enter NO:100 3 调幅度单位V,enter NO:2 调OFFSET单位V,enter NO:1测量TTL与非门的输入输出特性曲线思考题1若TTL与非门输出接电阻，所接电阻的电阻值最小为多少？2输出端接上拉电阻对TTL与非门的输出负载能力和门延时有何改变？3若要求TTL门电路输入接高电平，将其直接接在直流偏置电源上，是否妥当？或将其悬空，是否得当？4若要求TTL门电路输入接高电平，且输入端对地接有电阻，该电阻的电阻值最大为多少？思考题1.VOH/IOH=2.7/0.4=7K2.拉电流变大,灌电流变小,负载均衡.门延迟,可以改善上升沿,使上升沿更陡峭,下降沿改善不大.3.不妥当.以为要保证输入端有电流输入,否则达不到要求.悬空,更无电流输入.4.按钮电路:VIL/IIL=0.8/0.36=2K
