分项开工申请报告圳腾桥立柱.docx

104国道嵊州段改建工程 公路建设项目

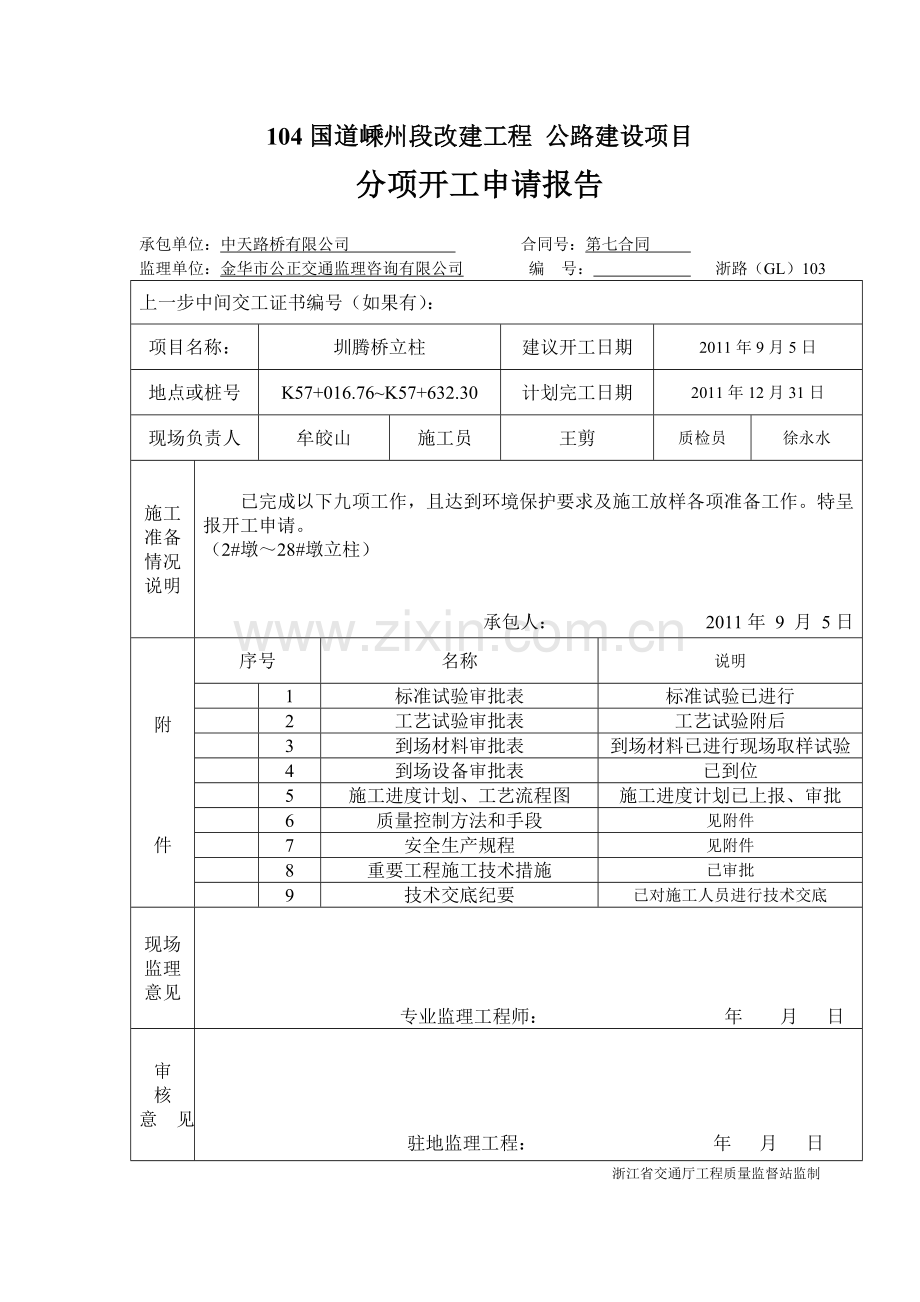

分项开工申请报告

承包单位：中天路桥有限公司 合同号：第七合同
监理单位：金华市公正交通监理咨询有限公司 编 号： 浙路（GL）103
上一步中间交工证书编号（如果有）：
项目名称：
圳腾桥立柱
建议开工日期
2011年9月5日
地点或桩号
K57+016.76~K57+632.30
计划完工日期
2011年12月31日
现场负责人
牟皎山
施工员
王剪
质检员
徐永水
施工准备情况说明

已完成以下九项工作，且达到环境保护要求及施工放样各项准备工作。特呈报开工申请。
（2#墩～28#墩立柱）

承包人： 2011年 9 月 5日

附

件
序号
名称
说明

1
标准试验审批表
标准试验已进行

2
工艺试验审批表
工艺试验附后

3
到场材料审批表
到场材料已进行现场取样试验

4
到场设备审批表
已到位

5
施工进度计划、工艺流程图
施工进度计划已上报、审批

6
质量控制方法和手段
见附件

7
安全生产规程
见附件

8
重要工程施工技术措施
已审批

9
技术交底纪要
已对施工人员进行技术交底
现场监理意见

专业监理工程师： 年 月 日
审
核
意 见

驻地监理工程： 年 月 日
浙江省交通厅工程质量监督站监制
104国道嵊州段改建工程 公路建设项目

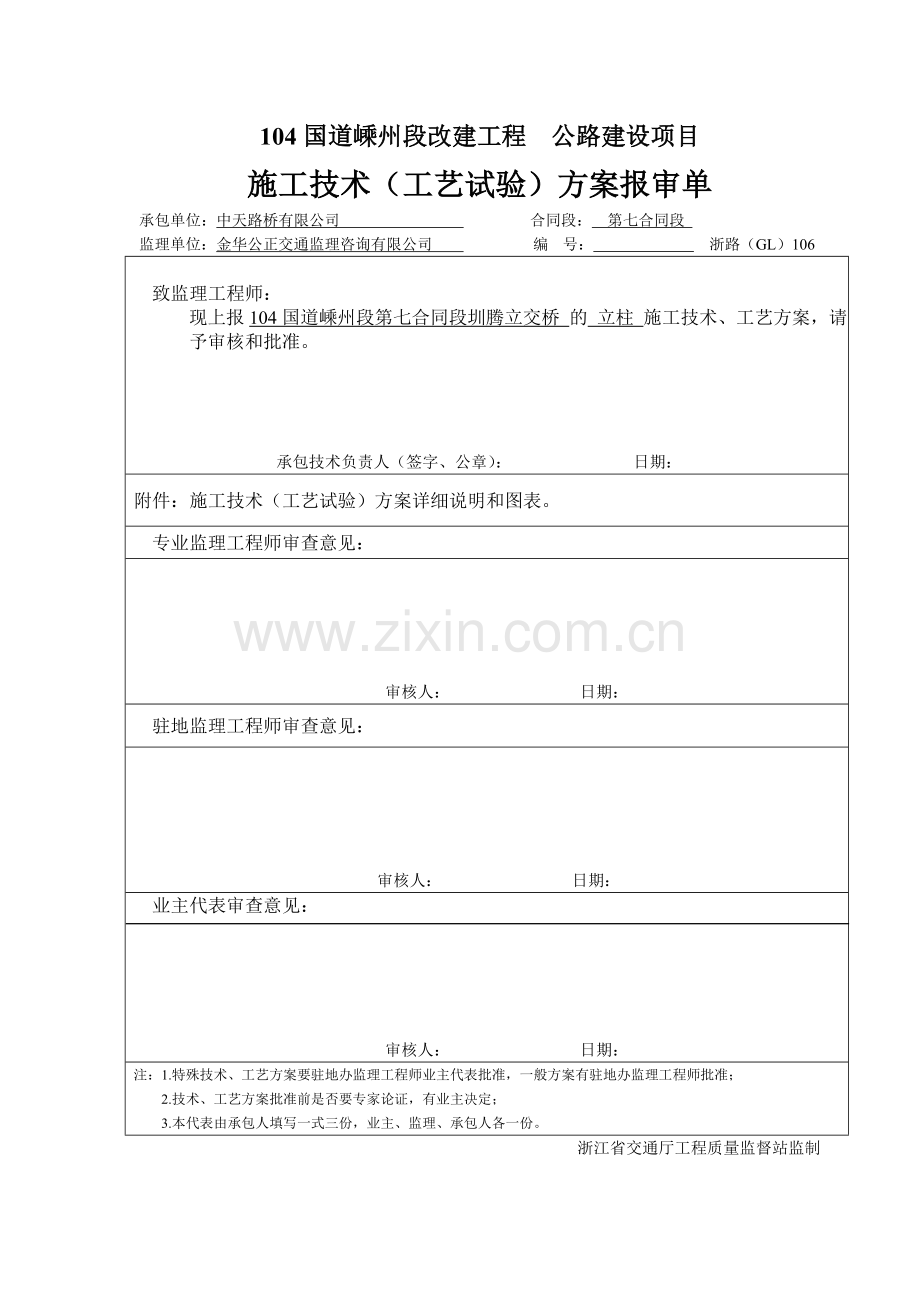

施工技术（工艺试验）方案报审单
承包单位：中天路桥有限公司 合同段： 第七合同段
监理单位：金华公正交通监理咨询有限公司 编 号： 浙路（GL）106

致监理工程师：
现上报104国道嵊州段第七合同段圳腾立交桥 的 立柱 施工技术、工艺方案，请予审核和批准。

承包技术负责人（签字、公章）： 日期：
附件：施工技术（工艺试验）方案详细说明和图表。
专业监理工程师审查意见：

审核人： 日期：
驻地监理工程师审查意见：

审核人： 日期：
业主代表审查意见：

审核人： 日期：
注：1.特殊技术、工艺方案要驻地办监理工程师业主代表批准，一般方案有驻地办监理工程师批准；
2.技术、工艺方案批准前是否要专家论证，有业主决定；
3.本代表由承包人填写一式三份，业主、监理、承包人各一份。
浙江省交通厅工程质量监督站监制

104国道嵊州段改建工程 公路建设项目
进场设备报验单

承包单位：中天路桥有限公司 合同号：第七合同
监理单位：金华市公正交通监理咨询有限公司 编 号： 浙路（GL）118
2011年4月5日
致监理工程师：
下列施工设备已按合同规定进场，请查验鉴证，准予使用。

承包人（签名公章）： 日期：
序号
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
1
装载机
ZL50D
1
2011.1.5
良好
立柱

2
空压机
2.5m3/h
1
2010.12.5
良好
立柱

3
电焊机
BX1—315F—2
8
2010.11.10
良好
立柱

4
弯曲机
GW40A
2
2010.12.10
良好
立柱

5
钢筋切断机
GQ40B
2
2010.12.10
良好
立柱

6
切割机

4
2010.12.10
良好
立柱

7
砼搅拌机
JS1500
1
2010.12.10
良好
立柱

8
砼输送车
9M3
2
2011.1.5
良好
立柱

9
振动棒

6
2011.4.5
良好
立柱

10
全站仪
莱卡TC80
1
2010.8
良好
立柱

11
吊车
25T
1
2010.8
良好
立柱

12
水准仪
DS3
1
2010.8
良好
立柱

致承包人项目经理部： 经查
1、 性能、数量能满足施工需要的设备：
（准予进场使用的设备）
2、 性能不符合施工要求的设备：
（由承包人更换后再报的设备）
3、 数量或能力不足的设备：
（由承包人补充的设备）
请你们尽快按施工进度要求，配齐、配足所需要设备,保持适用设备的良好状态。

专业监理工程师： 日期：
注：本表由承包人填报。一般一式三份。
浙江省交通厅工程质量监督站监制
104国道（嵊州段）改建工程

圳
滕
桥
立
柱
施
工
方
案

104国道嵊州段改建工程第七合同段项目部
二O一一年九月五日

目 录
一、 工程概况……………………………………………………………...1
1.1地理位置 ……………………………………………………………....1
1.2地形条件 ………………………………………………………………..1
1.3地质条件 ………………………………………………………………..1
1.4气象、水文条件 …………………………………………………..……..1
1.5立柱概况 ………………………………………………………………..1
二、施工部署………………………………………………………………2
2.1进度计划安排 ………………………………………………...…………..2
2.2主要人员配置 …………………………………………………………..3
2.3机具安排 ………………………………………………………………..3
2.4材料安排 ………………………………………………………………...4
三、立柱施工工艺流程及施工方法 ……………………………………4
3.1工艺流程…………………………………………………………………...4
3.2施工方法 ………………….........................................................................4
3.3立柱施工控制要点 ………………………………………………………5
3.4钢筋制作 ……………………………………………………………….5
3.5模板拼装 …………………………………………………………………6
3.6砼加工及浇筑 …………………………………………………………….6
四、质量保证措施 ………………………………………………………..7
五、安全保证措施 ………………………………………………………..8

立柱施工方案
一、工程概况
圳腾分离桥中心桩号K57+324.63，该桥位于嵊州圳腾村至黄泥桥村之间，上跨上三高速及老104国道，全桥共长615.54米，有桩基132根，系梁54个，立柱118个，盖梁56个，20米空心板270片，54米T梁12片，25米T梁12片，30米T梁24片，14米空心板90片。
圳腾立交桥立柱类型、个数统计，见表1：

圳腾立交桥立柱类型、长度统计表

桥梁名称
立柱
直径（m）
个
墩位编号
圳腾分离桥
1.8
6
2
1.5
18
3、4、5
1.2
90
6-28
二、施工部署
K57+324.63圳腾立交桥立柱工程，计划2011年9月5日开工， 2011年12月31日完工，工期4个月。

人员组织计划表
表1
序号
工种或岗位
各班组人数（人）
上三高速右侧施工班组
1
立柱技术负责人
1
2
施工员
1
3
质检员
1
4
测量队长
1
5
测量员
2
6
各种机械司机
10
7
砼工
10
8
修理工
1
9
电工
1
10
钢筋技工
10
11
普通工
10
12
起重工
1
13
安全员
2

合 计
55

主要机具一览表
表2
机具名称
规格及型号
数量
备注
振动棒
2.2kw
6台
已进场
吊车
25 T
1台
已进场
发电机
30 kw
1台
已进场
电焊机
BX1-500
8台
2台备用
弯曲机
GW40A
2台
已进场
钢筋切断机
GQ40B
2台
已进场
全站仪
莱卡
1台
已进场
切割机

4台
已进场
装载机
ZL50D
1台
已进场
混凝土搅拌机
JS1500
1台
如遇机械故障，则通过商混站供应砼
砼输送车
9m3
2台
已进场
空压机
2.5 m3/h
1台
已进场
钢筋认可
测量放样

钢筋绑扎

钢筋加工

砼拌合、运输
原材料认可
砼配合比设计
工程师检测

工程师检测

模板加工
安装模板

工程师检测

试块制作
浇注砼

试 压
养 生

交 验
完成墩身施工
交 验
拆 模

路基一工区：钱翰统
路基二工区：李建云
预制场工区：何德兴
隧道工区：章汉文
桥梁工区：陈在连
项目经理：陈明德

物机部：史兰江
质安部：徐永水
工程部：仝鹏飞张雪枫
试验室：黄传军
项目安全组织机构框图

安全主管：杨永平
总工程师：惠纯刚
生产副经理：谢学平

质量管理体系框图
项目经理
陈明德

项目总工 惠纯刚
生产副经理 谢学平

工 王
区
长 剪

工 仝
程 鹏
科 飞

机 史
务 兰
科 江

试 李
验
室 民

质 徐
检 永
科 水

施 赵
工
员 亮

材 王
料 林
员 军

质 王
检
员 益
施
工 刘
班 学
组 强
长

安全技术交底

工程名称：104国道嵊州段改建工程第七合同段 施工单位：中天路桥
单位工程名称
桥梁工程
交底卡编号
002
施工部位
圳腾桥基础及下部构造工程
施工内容
立柱
交底内容
1、各班组所有施工人员必须戴安全帽，严禁赤脚、赤膊、穿拖鞋上岗作业，项目部安保部负责日常检查，班组长要起到督促协助作用。
2、电焊工须持证上岗，施工员和班组长工前要明确钢筋制作要求及电焊的安全注意事项。
3、承台基坑开挖时，在基坑四周设安全围护栏，设上下基坑的步梯，确保施工人员上下基坑安全。
4、承台施工时要求项目安全员、工区安全员和专职电工进行现场电气设备检查，确保电气设备的使用安全。
5、夜间施工时必须确保现场照明充足。
6、土方开挖自上而下顺序放坡进行，严禁采用挖空底脚的操作方法，在靠近构筑物、电杆及各种脚手架附近挖土时，必须采取安全防护措施，边坡开挖中如遇地下水涌出，应先排水，后开挖。
7、使用挖掘机械挖土时，发动机起动后，铲斗内、臂杆、履带和机棚上严禁站
人。 工作位置必须平坦稳固，工作前履带应制动，车身方向应与挖掘工作面延伸方向一致，操作时进铲不应过深，提斗不得过猛。
8、向基坑内吊送材料和工具时，应设溜槽或绳索系放，不得抛掷。机械吊送应有专人指挥。模板要捆绑结实，基坑内的操作人员要避开吊送的料具。
9、用人工搬运、支立较大模板时，应有专人指挥，所用的绳索要有足够的强度，绑扎牢固。支立模板时，底部固定后再进行支立，防止滑动倾覆。
10、 支立模板要按工序操作，当一块或几块模板单独竖立和竖立较大模板时，应设立临时支撑，上下必须顶牢。
11、 在用斧锤作业时，应照顾四周和上下的安全，防止误伤他人。
12、 拆除模板时，按顺序分段拆除，不得留有松动或悬挂的模板，严禁硬砸或用机械大面积拉倒。
13、三米以上模板在拆除时，应用绳索拉住或用起吊设备拉紧，缓慢送下。
14、使用振捣器应穿胶鞋、戴胶手套，手湿不得接触开关电源线，不得有破皮漏电，按规定装设防漏电开关。

安全交底人

时 间
年 月 日
接受交底人

时 间
年 月 日

施工技术交底
工程名称：104国道嵊州段改建工程第七合同段 施工单位：中天路桥
单位工程名称
桥梁工程
交底卡编号
003
施工部位
圳腾桥基础及下部构造工程
施工内容
立柱
交底内容：
一、钢筋施工：
1、钢筋须按不同规格、等级、牌号及生产厂家分批验收，分别堆放，不得混杂并立牌以识别。钢筋应具有出厂质量证明书，使用前需按规范要求抽检，符合规范要求的方能使用到工程中。
2、钢筋下料：根据不同类型的桥墩确定主筋、箍筋下料长度以及需用量。
3、钢筋制作和绑扎：主筋连接，箍筋等的制作采用场外集中制作，钢筋主要采用对焊连接、搭接焊接及符合规范要求的焊接方法，钢筋制作采取机械弯曲成型，钢筋的焊接及绑扎要严格按设计图纸及施工规范要求进行。
4、钢筋的绑扎成型要求主筋平直，箍筋圆顺，绑扎要牢固、尺寸准确，主筋接头互相错开，保证同一截面内的接头不多于主筋总数的50％，两接头距离大于50厘米。
5、为使钢筋达到图纸要求的保护层，在主筋上每隔2米左右对称设置四个保护层垫块。保证钢筋骨架的加工质量及结构钢筋的整体性。
6、钢筋绑扎成型后应及时报验，及时浇注，防止浇注，防止钢筋锈蚀。锈蚀较轻的应予除锈，严重者，应予换除。
二、模板施工：
(1)、模板采用大块定形钢模，模板拼缝处设紧固螺栓，底部及转角处用密封贴止水，底部采用1：2的水泥浆嵌缝。确保安全、牢固、位置准确、不漏浆。
(2)、模板轴线偏位控制在10mm以内，表面平整度控制在3mm以内，模板垂直度控制在H/500以内且不大于20mm。由于各墩身高程不同，在混凝土浇筑前应严格控制好墩柱高程。
吊装模板时要有专人指挥，吊机运行平稳，小心避让钢筋。拼装时必须紧固模板定位销。模板之间应平整顺接、接缝严密，确保不漏浆，以保证外露面美观，线条流畅。并在模板四周设置牢固的钢管斜撑，保证墩柱位置的正确、稳固。
上部曲线段模板支立在下部模板抱箍上，应检查抱箍的螺栓、锁销，并用钢管支
架稳固支撑。上部模板支立时用全站仪重新测量校核纵横轴线。
两次浇筑的上部、下部模板拼缝应平直、严密，板面应光滑平整，为便于施工，长节模板宜使用在下部，短节模板作为抱箍使用在上部。为使混凝土表面色泽均匀，模板拼装前须将表面的铁锈清理干净，浇筑砼前，模板涂刷脱模剂，外露混凝土部位的模板，采用色泽良好同一品种的脱模剂。
由于各墩身高程不同，在混凝土浇筑前应严格控制好墩（柱）的高程。模板安装完毕后，现场技术员应对其平面位置、顶部标高及稳定性进行检查，检查合格并经监理工程师签证后方可浇筑，浇筑过程中如发现模板变形超标，应及时采取措施予以纠正。

三、 三、砼浇筑
本合同段桥梁立柱采用C30混凝土浇筑。
（1）、混凝土在搅拌站集中拌和，运输罐车运至现场吊车吊送入模，插入式振动棒振捣（Ф50）。
（2）、砼浇筑前，检查立柱的支架、模板、钢筋的稳定性；检查模板接缝处、四角，有否缝隙，确保不漏浆；检查混凝土的和易性和坍落度，做好施工记录，并及时清理模板内的杂物、积水和钢筋上的污垢，自检合格后请现场监理对隐蔽工程验收签认后再开始浇筑。
（3）、采用吊车配合料斗、导管。导管要有足够长度以保证砼不离析，其长度以底口不超过砼面2m为宜。分层厚度不大于30cm。
（4）、振捣砼时，振动器与侧模应保持5-10cm的距离，插入下层砼5-10cm。注意边部和角部振捣，保证砼密实。一定要选有经验的振捣工操作。避免漏振和过震，每部位掌握在10—15秒。
（5）、砼浇筑过程中专人检查支架、模板、钢筋的稳固情况，当发现有松动、变形移位时及时处理。
（6）、混凝土浇筑完成后及时覆膜、洒水养护。
（7）、砼养护在常温情况下，混凝土的洒水养护时间一般为5—7天，采取棉毡或草毡覆盖。
（8）、拆模时注意避免碰伤墩身砼及模板，不能硬拉硬卸。拆模前通知监理人员到场。模板拆除后堆放在平整的地方，清除表面污垢并涂抹防锈剂，防止生锈，专人整修备用。
四、有关质量通病与应采取的措施
1、现象：
（1）模板走动造成墩柱面变形、鼓出、尺寸不准确、漏浆、混凝土不密实或出现蜂窝麻面；
（2）模板纵、横拼缝不密贴，造成漏浆，棱角不挺直，错缝明显，柱面不平；
（3）柱体偏斜，上下不垂直；
（4）方形墩柱墩身扭曲，柱身走形；
（5）底部漏浆严重（烂根）。
2、防治措施
（1）模板安装前，应事先定出立柱的纵横轴线，在模板上同时定出模板的纵横中线，安装时两条线应该对齐，并用垂线校正垂直度。
（2）安装模板前先纠正钢筋位置，当钢筋位置正确后方可安装模板。
（3）浇筑前和过程中检查连接螺栓，及时处理问题，防止跑模、鼓模。
（4）墩柱模板定位无误后，底部应支撑牢固，不得松动，在四角设置牢固的斜撑，以保证立柱位置的正确和稳固。
（5）定型模板拼缝应平直、严密，板面应光滑平整，在拼缝处应采取嵌缝措施，确保混凝土浇注过程中不漏浆，备2T—5T手拉葫芦，重复使用时调整钢模。
（6）模板在使用过程中，应勤保养、维修。拆模时应按顺序进行，严禁敲打拆模，防止损坏柱身。拆模后应随即清除模板表面的残渣，并涂防护剂。如发现有变形、损坏应随即整修。
（7）浇筑砼前墩柱底部首先铺设砂浆堵塞底部缝隙，浇筑期间跟踪检查随时采取防漏浆措施。

技术交底人

时 间
年 月 日
接受交底人

时 间
年 月 日
