巴里坤西黑沟大坝渗漏水处理综合方案.docx

技
术
方
案

目 录
第一章 工程概况 3
1.1工程概况 3
1.2渗漏处理范围 3
1.3渗漏处理原则 4
1.4坝体渗漏水原因分析： 4
1.5防渗面板开裂原因分分析 9
1.6根椐上次补漏防渗处理情况分析 11
第二章 大坝渗漏水处理方案 12
2.1 总体处理方案 12
2.2渗漏水处理方案 12
2.3库盘防渗膜进行全面检查修补铺设处理 12
2.4坝体防渗面板的处理 12
2.5大坝基础与趾墩和面板混凝土之间防渗处理 12

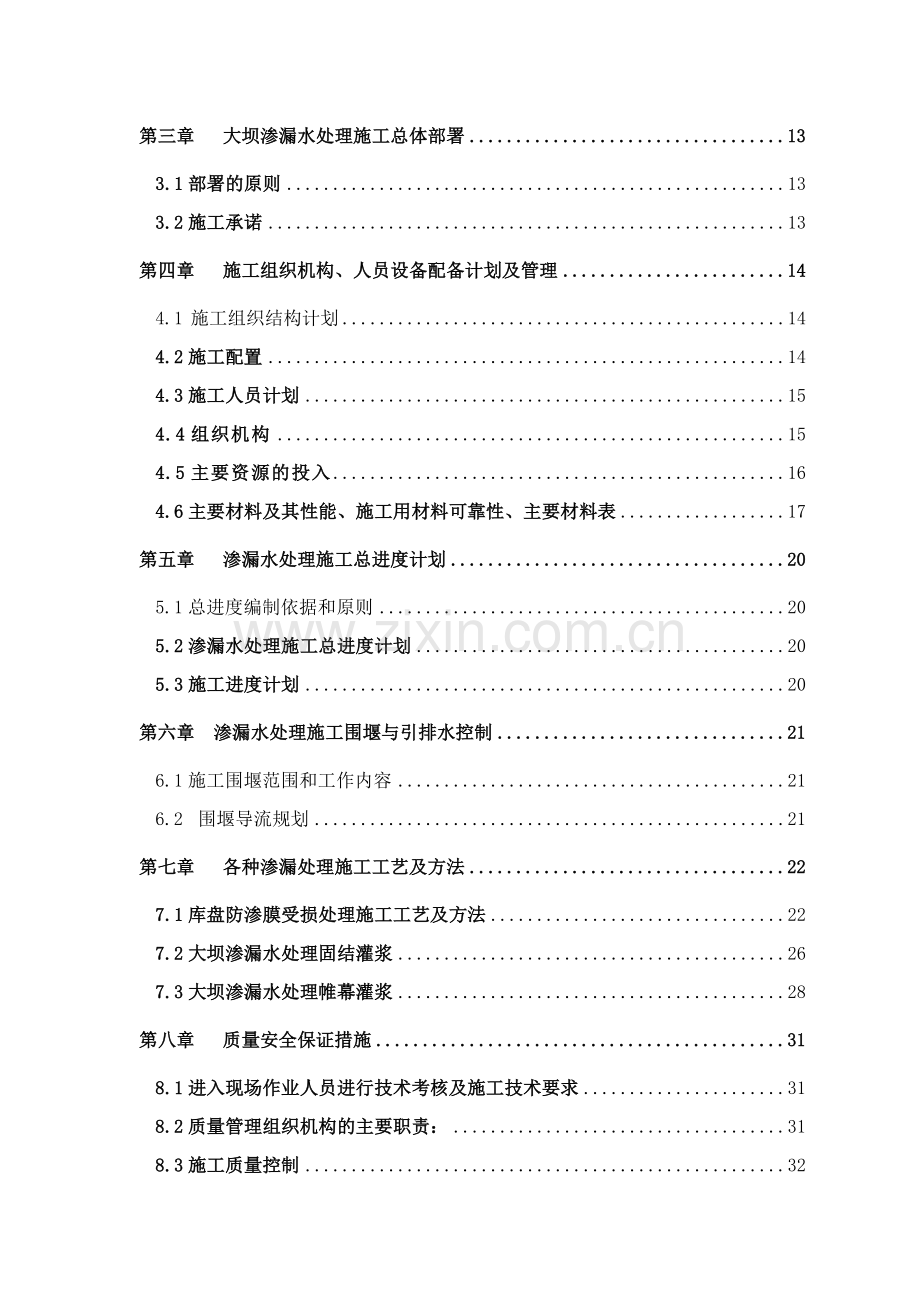

第三章 大坝渗漏水处理施工总体部署 13
3.1部署的原则 13
3.2施工承诺 13
第四章 施工组织机构、人员设备配备计划及管理 14
4.1 施工组织结构计划 14
4.2施工配置 14
4.3施工人员计划 15
4.4组织机构 15
4.5主要资源的投入 16
4.6主要材料及其性能、施工用材料可靠性、主要材料表 17
第五章 渗漏水处理施工总进度计划 20
5.1总进度编制依据和原则 20
5.2渗漏水处理施工总进度计划 20
5.3施工进度计划 20
第六章 渗漏水处理施工围堰与引排水控制 21
6.1施工围堰范围和工作内容 21
6.2 围堰导流规划 21
第七章 各种渗漏处理施工工艺及方法 22
7.1库盘防渗膜受损处理施工工艺及方法 22
7.2大坝渗漏水处理固结灌浆 26
7.3大坝渗漏水处理帷幕灌浆 28
第八章 质量安全保证措施 31
8.1进入现场作业人员进行技术考核及施工技术要求 31
8.2质量管理组织机构的主要职责： 31
8.3施工质量控制 32
8.4施工质量保证措施 33
第九章 施工安全及文明施工保证措施 34
9.1安全施工保证措施 34
9.2文明施工保证措施 34
9.3维保措施及维修承诺 35
9.4合理化建议 35

第一章 工程概况
1.1工程概况
西黑沟水库工程主要建筑物由挡水建筑物，泄水、放水建筑物和引水建筑物组成。面板坝长1628.8m，最大坝高32.67m，坝面为现浇砼面板衬砌，分缝部位采用板底铺设60cm宽无纺布，板厚30cm，下部23cm缝为一层油毡分缝，上部聚氨酯灌缝，灌缝的结构形式为缝宽下部5cm、上口7cm、缝深7cm。库盘复合土工膜防渗，膜下垫层填筑厚度为30cm，土工膜为二布一膜，膜上垫层填筑厚度30cm，1864高程以上铺设膜上盖重填筑厚度20cm，土工膜与趾板、面板为粘接，在址板粘结部位沿坝轴线方向设置从下至上位橡胶带、光膜、橡胶条、5mm厚扁铁，在砼上钻孔用膨胀螺栓固定，聚氨酯封口。坝体照明部分有业主施工。
工程自2012年4月20日复工后，坝体渗漏进行处理，将库盘内的水全部抽干，并对板间缝及土工膜进行检查。对不合格的板间缝进行返工处理，重新灌注聚氨酯；在对库盘土工膜检查过程中发现20多个破损处，主要为机械损伤及脱焊、漏焊，对破损处进行修补处理。
水库2012年7月10日开始蓄水，每日观察坝后无渗漏现象，2012年7月28日又发现坝后渗漏，坝后观测到的渗漏点位于主坝段0+850～0+900处，共三个漏水点，库区水位1862.2m，渗漏点高程1846.53 m,高差15.67m。目前渗漏量较小。渗漏流水面均在坝坡脚填筑层与原基面交接处，库内蓄水量约120万立方。根据观测，每日渗水量为0.025m3/min，则0.417L/S。
1.2渗漏处理范围
大坝库盘复合土工膜防渗破损部份修复、面板裂缝、裂绞处理、左右坝肩及坝基抗渗能力全面检查及抗渗漏处理。
1.3渗漏处理原则
采取先进行坝前止水及处理渗漏水后，再进行坝后防渗处理及增加反虑，必须达到止水效果后方能保证坝体稳定的处理方案。
1.4坝体渗漏水原因分析：
混凝土面板堆石坝只要可能通过面板接缝、周边缝和趾板基础渗漏。因此，应处理好面板和周边缝止水。并使其具有较强的适应变形能力才能达到防渗效果；
这次渗漏水从现场情况看来主要原因分析如下：（祥见现场检查拍摄图片）渗漏点位置图片附后：图片为2012年7月28日14点拍摄。

2012年7月28日渗漏点位置-1

2012年7月28日渗漏点位置-2

2012年7月28日渗漏点位置-3

2012年7月28日渗漏点位置-4

2012年7月28日渗漏点位置-5

2012年11月28日公司领导组织技术人员到现场查渗漏水情况拍摄图片如下：

从上图可看出防浪墙产生裂缝说明大坝基础有沉陷现象

1.5防渗面板开裂原因分分析
（1）从上图可看出应尽可能坝体的沉陷，由于戈壁料堆石体孔隙率较大，施工期变形主要是颗粒位移和结构的调整，并伴有少量的颗粒棱角破碎，这是主压缩变形阶段。在运行期，由于库水压力的作用和渗水对戈壁料颗粒棱角的软化，以及由于渗水使戈壁料有小部份料强度降低，使堆戈壁料颗粒破碎并引起颗粒级配排列的进一步调整，从而产生这次压缩阶段的沉降。运行期沉降直接影响到混凝土面板和伸缩缝的正常工作，故面板堆戈壁料坝设计正是建立在堆戈壁料坝料变形控制上最大缺点，则有可能形起面板变形大而产生的开裂，从而使土工膜受损引起渗漏的可能。
（2）库盘面板砼及土工膜防渗功能不完整，存在局部渗漏；
（3）施工分缝部位时处理不够严密、上下部聚氨酯灌缝没有到防渗要要求；
（4）在对库盘土工膜检施工过程中有可能破损处没有及时修复就进行了复盖，机械损伤的防渗库盘土工膜没有认真检查修补；
（5）（7）（8）膜下垫层碾压后表面有石子未清除干净，上面负重后造成膜破损；
（9）垫层碾压密实度达不到设计要求，使基础产生沉降引起砼面板开裂；
（10）趾板砼存在缺陷;
(11) 坝址基础承载力不均匀产生沉降;
综合上术多方面的原因都有可能引起大坝的渗漏水现象；
1.6根椐上次补漏防渗处理情况分析
2012年5月至6月进行检查渗漏水处理情况及现场查看：1#和2#点属于操作过程中机械造成破坏，3#点属于膜下垫层碾压后表面有石子未清除干净，上面负重后造成膜破损，4#属于操作过程中检查不严格责任心不到位造成。经处理后还是有渗漏水现象，说明渗漏源没有彻底找到处理。这次处理必须接受上次补漏防渗处理的教训,要彻底认真对待,把渗漏水处理完毕。

第二章 大坝渗漏水处理方案
恢复坝体、坝肩及面板整体防渗功能，大坝基础与大坝趾墩和面板等混凝土之间的防渗处理。
由于目前处在冬季中对水库渗漏处理无法进行，则可继续蓄水，蓄至水库正常蓄水位，然后常组织技术人员到水库现场进行全面系统检查水库是否存在其它渗水点，待明年开春水库放空后，再对其进行全面系统检查处理。
2.2渗漏水处理方案
根据传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼内部裂缝中无规则运动，从相对薄弱部位渗出。结合巴里坤西黑沟望海水库现场渗漏水情况来看我们工程科主要技术人经研究决定采用：
1）库盘防渗膜进行全面检查修补铺设；
2）水工建筑物化学灌浆、环氧砂浆（混凝土）修补、固结灌浆、惟幕灌浆等多功能处理技术措施来进行处理；
根据上述方法处理以达到彻底止完渗漏水最佳的技术措施为目标。
2.3库盘防渗膜进行全面检查修补铺设处理
通过压水试验检查得知库盘渗漏的部位进行人工及小机械进行返工修复的方法处理缺陷现状；具体处理方法可参考大坝施工时和上次2.4坝体防渗面板的处理
通过压水试验及目视检查，经过检查到的坝体防渗面板裂缝、裂绞、施工缝、结构缝渗水等现象做以记录；采用采用针对性、无损处理，水泥-化学复合压力灌浆法进行处理；
2.5大坝基础与趾墩和面板混凝土之间防渗处理
通过压水试验及目视检查，经过检查到的大坝基础与大坝趾墩和面板等混凝土之间如有渗漏水现象做以记录；采用固结灌浆、惟幕灌浆技术来根据现场实际情况进行灌浆处理；

第三章 大坝渗漏水处理施工总体部署
3.1部署的原则
施工总体部署必须满足相关技术规范标准、严格按照西黑沟望海水库的相关管理制度质量要求部署对这次渗漏水进行处理施工，充分的考虑到本次西黑沟望海水库大坝面板裂缝及其其他部位渗漏水处理工程技术难度高、工序复杂，文明、安全施工标准要求高的实际问题，着手安排组织施工。
3.2施工承诺
认真履行巴里坤县望海水库管理站和原施工合同的有关规定的所有责任及义务，并在这次渗水处理施工过程中严格执行巴里坤县望海水库管理站的指令。做到科学管理、精心处理施工，让业主、设计单位和监理放心、满意并达到止水的目的。

第四章 施工组织机构、人员设备配备计划及管理
4.1 施工组织结构计划
组织机构形式；我公司将这次渗漏水处理工程作为重点组织管理施工，根据工程施工的实际需要，按管理层和作业层分离的原则组织这次渗漏水处理工程的施工。选聘技术水平高、施工管理经验丰富的人员来组成项目经理部决策和管理，并负责这次渗漏水处理工程的实施；从单位抽调长期从事类似渗漏水处理工程施工和管理的工程技术人员和技术工人，按专业组建施工队伍承担这次渗漏水处理工程的施工任务。
4.2施工配置
1）、施工交通
计划配置通勤车2辆，利用西黑沟望海水库公路进出，施工车辆要遵守西黑沟望海水库各项管理规定。
2）临时工程
根据原临时工程主要布设于坝后原项目部房屋和空地进行布设，分别布设生产区和生活区，另外在坝两侧布设。
本次渗漏水处理施工总布置的内容主要有施工临时道路布置、供电照明、施工供风、供电布置及生产、生活辅助设施布置。
A.遵守国家现行法律、法规的原则。在施工现场布置中充分体现出符合生产、生活、安全、消防、环保、卫生、劳动保障等国家有关规章和法规。
B.施工区域的布设；按照工程部位隔离工作区域、按部位分区域来检查及处理渗漏水的施工，作业区的规划必须经过西黑沟望海水库管理站及相关部门的许可。施工人员进入施工现场前先进行安全文明施工、专业技术教育。人员活动、设备、材料堆放不得超出准许的工作区域。
C.、施工水电布置
大坝面板裂缝渗漏水处理用水，施工用水考虑临时储备的办法，在监护人指定的取水处取水。
D、施工用电
在西黑沟望海水库管理站指定接口部位搭接，配置一台专用配电柜，施工各部位用电在该配电柜搭接。用电设备应满足相关技术要求。同时自备2台3kW发电机作为备用应急电源。根据施工总进度安排和设备配置，用电设备总容量6kw（但不同时使用），主要施工设备功率见下表。
4.3施工人员计划
项目部决策层由项目经理、生产副经理、总工程师组成。管理层由工程技术部、质量安全保证部、物资部、生产管理部和综合事物部等职能部门组成。
1）这次大坝渗漏处理施工人员计划表

我公司将安排具有丰富施工经验施工人员完成巴里坤西黑沟望海水库大坝渗漏水处理。
工程项目施工：详细施工组织机构见框图：
项目经理

项目副经理
项目副经理
总工程师

经营财务部
质量安全部
工程技术部
综合办公室

缺陷处理队
基面清理队
砂浆修补队
灌浆工队
综合队

为保证大坝迎水面面板裂缝处理及全部渗漏水的处理工期，同时要求保质保量的完成，我公司将投入足够的人员和设备。

化学灌浆主要施工设备功率统计表
设备名称
型号规格
数量
功率（kw）
总功率（kw）
灌浆泵
瓦格纳
3
0．80
2．40
电锤
喜利得
3
1．00
3．00
切割机
BOSS
2
0．40
0．80
磨光机

2
2．00
2．00
照明
项
1
2．00
2．00
其它
项
1
0．80
0．80
主要施工设备表

4.6主要材料及其性能、施工用材料可靠性、主要材料表
4.6.1固结、帷幕灌浆主要材料用量表

4.6.2环氧砂浆（混凝土）及材料
环氧砂浆是由环氧树脂、固化剂、稀释剂、促进剂及填料按一定比例配制而成，环氧混凝土则是在环氧砂浆中加入石子拌制而成。本次我们修补处理裂缝时在配方选择上要求突出粘结强度，抗冲耐磨性能，通过选用活性稀释剂，合适的固化体系、合适的填料可提高粘结强度和柔性。环氧砂浆的本体强度足够大，增加其柔性可提高抗冲耐磨性能（在小浪底排砂洞伸缩缝和墙面修补、蜀河水电站排沙底孔成功应用）。
环氧砂浆配比及性能指标
材料名称
参考配比
（重量比）
抗压
强度
（MPa）
抗拉
强度
（MPa）
潮湿面
粘结强
度（MPa）
抗冲磨
强度
(hr/cm)
常温固
化时间
(h)
环氧树酯（6101）
100
70~90
15~30
3~5
10
2~4
活性稀释剂
20
增韧剂（活性）
20
潮湿低温固化剂
50~100
偶联剂
2
促进剂
2
石英砂、粉（最大粒径不超过1.2mm）
1000
石子（粒径5~10mm）
200
拌制环氧混凝土添加
施工用材料可靠性：环氧砂浆在1970年代即用于新安江电站消力池的修补，耐老化时间约为15年左右，抗冲磨能力、粘结强度、本体强度等综合性能是目前最好的修补材料。
质量保证措施
原材料必须是合格产品；性能必须满足施工现场的实际需要；现场配制的材料由专业人员负责，各种填料和助剂尽量加入到甲、乙组份中拌好后运至施工现场，减少现场计量的困难和防止漏加和错加任一组份等情况的发生，同时可提高现场工作效率；施工过程中严格按照施工工艺的要求，仔细、认真地做好每一道工序。细致的工作是修补施工质量的关键，所以在施工前对施工人员进行现场技术交底，让每一个人都清楚自己的工作内容，工作目标、安全生产、文明施工。
主要材料表
序号
名称
数量
备注
1
环氧树脂
1.5t
暂估
2
固化剂
1.5t
暂估
3
助剂
0.6t
暂估
4
填料
26t
暂估
5
电镐钎
160根
暂估
6
C30混凝土
5m3
暂估
7
汽油
150L
暂估
8
清洗剂
400kg
暂估
9
水泥基高强无收缩灌浆料
90kg
暂估
10
潮湿界面剂
40kg
暂估
11
脚手材料
500m2
暂估
12
模板
60m2
暂估

第五章 渗漏水处理施工总进度计划
5.1总进度编制依据和原则
编制依据
根据巴里坤黑西沟望海水库大坝渗漏水处理工程施工特点，按照现场渗漏水情况需要采取进行实体处理技术措施，现我公司在初拟的施工方案和工序安排中，结合已往类似工程的施工经验，编制本大坝渗漏水处理工程进度计划。
5.2渗漏水处理施工总进度计划
巴里坤黑西沟望海水库大坝渗漏水处理工程计划总工期暂定90日。（根据现场实施情况尽可能题前为好）
4）大坝基础与大坝趾墩和面板等混凝土之间的渗漏水检查和施工处理，在2013年4月21日开始边做施工围堰边抽水边检查边处理渗漏水施工的方法；采用化学灌浆、环氧砂浆修补、固结灌浆、惟幕灌浆等多功能新技术要求来根据现场实际情况进行处理；原则于2013年7月5日前必须完工。
库盘防渗复合土工膜检查、修补及
6）大坝左右坝肩检查防渗漏处理安排在2013年5月26日至7月5日前完工；
7）2013年7月6日至7月10日完成和处理坝前坝坝后的尾留工程及清场工作以具备黑西沟望海水库蓄水条件。
第六章 渗漏水处理施工围堰与引排水控制
6.1施工围堰范围和工作内容
施工围堰方式采用导流堤导流。导流标准按照20 年一遇，洪峰流量15.3m3/s。根据大坝平面布置图导流堤布置在大坝上游800m 处，呈倒“V”布置。导流堤东西向长1230m，高1.5m，顶宽1.0m，边坡系数1：1.5，流量7.5 m3/s；导流围堰规模根据检查到的渗漏水部位来进行设计实施，以达到能够满足渗漏水处理工作面施工条件为准；
导流围堰的拆除；
上述施工渗漏水处理完毕后待工程项目的施工材料、设备等全部清场后拆除。
围堰料源
（1）上游围堰：采用堆积砾石土。
（2）围堰护坡料：原河床合格砂砾料。
（3）购买土工膜；
6.2 围堰导流规划
围堰导流控制性工期
围堰导流方式
结合本次大坝渗漏水处理部位所需要的施工断面采用分段、分断面的方式来进行。

第七章 各种渗漏处理施工工艺及方法
1）上次渗漏水处理工程概况
西黑沟海望水库工程主要建筑物由挡水建筑物，泄水、放水建筑物和引水建筑物组成。面板坝长1628.8m，最大坝高32.67m，坝面为现浇砼面板衬砌，分缝部位采用板底铺设60cm宽无纺布，板厚30cm，下部23cm缝为一层油毡分缝，上部聚氨酯灌缝，灌缝的结构形式为缝宽下部5cm、上口7cm、缝深7cm。库盘复合土工膜防渗，膜下垫层填筑厚度为30cm，土工膜为二布一膜，膜上垫层填筑厚度30cm，1864高程以上铺设膜上盖重填筑厚度20cm，土工膜与趾板、面板为粘接，在趾板粘结部位沿坝轴线方向设置从下至上位橡胶带、光膜、橡胶条、5mm厚扁铁，在砼上钻孔用膨胀螺栓固定，聚氨酯封口。
上次处理渗漏水自2012年4月20日开工对坝体渗漏进行处理，将库盘内的水全部抽干，并对板间缝及土工膜进行检查。对不合格的板间缝进行返工处理，重新灌注聚氨酯；在对库盘土工膜检查过程中发现20多个破损处，主要为机械损伤及脱焊、漏焊，对破损处进行修补处理。
水库2012年7月10日开始蓄水，每日观察坝后无渗漏现象，2012年7月28日早七点发现坝后渗漏，坝后观测到的渗漏点位于主坝段0+850～0+900处，共三个漏水点，库区水位1862.2m，渗漏点高程1846.53 m,高差15.67m。目前渗漏量较小。渗漏流水面均在坝坡脚填筑层与原基面交接处，库内蓄水量约120万立方。根据观测，每日渗水量为0.025m3/min，则0.417L/S。
这次要接受上次处理的经验教训，在上次处理结果的基础上进行进一步认真处理，经处理后做好砼面板的化学灌浆防渗处理措施，以确保水库渗漏水现象。
3）化学灌浆施工灌浆工艺流程：施工准备→查缝定位→布孔→清孔→埋管、封缝→安装灌浆塞、连接灌浆泵→灌浆→清理施工现场→验收
施工需用主要材料，根据裂缝的情况选用灌浆材料，迎水面的裂缝缝面封闭采用环氧系列缝面修补砂浆、灌浆材料用环氧树脂灌浆液；面板渗水选用水溶性聚氨酯灌浆液。
材料性能指标如下：
环氧系列缝面修补砂浆;环氧砂浆是由环氧树脂、固化剂、稀释剂、促进剂及填料按一定比例配制而成。本次修补在配方选择上要求突出粘结强度，抗冲耐磨性能，通过选用活性稀释剂，合适的固化体系、合适的填料可提高粘结强度和柔性。环氧砂浆的本体强度足够大，增加其柔柔性可提高抗冲耐磨性能（在2008年我们有队伍在消力池修补中应用过）。
1） 环氧砂浆配比及性能指标
材料名称
参考配比
（重量比）
抗压
强度
（MPa）
抗拉
强度
（MPa）
潮湿面
粘结强
度（MPa）
抗冲磨
强度
(hr/cm)
常温固
化时间
(h)
环氧树酯（6101）
100
70~90
15~30
3~5
10
2~4
活性稀释剂
20
增韧剂（活性）
20
潮湿低温固化剂
50~100
偶联剂
2
促进剂
2
石英砂、粉（最大粒径不超过1.2mm）
1000
KLY-G3聚氨酯灌浆液
KLY—G3型水溶性聚氨酯灌浆液是由多异氰酸酯与聚醚合成的高分子化学注浆堵漏材料。该材料采用稀释剂降低浆液粘度，可用于0.1mm以上渗水裂缝常压灌浆和0.05mm以上渗水裂缝高压灌浆,产品遇水后聚合膨胀并与泥砂固结成弹性体,是一种有效的混凝土裂缝灌浆堵漏材料。KLY-G3聚氨酯灌浆液性能指标
材料
指标
KLY-G3聚氨酯
粘度(厘泊)
40~80
比重(g/cm3)
1.1
粘接强度(MPa)
1~1.8
抗渗
S15
伸长率(%)
300
膨胀率(%)
≥350
毒性
聚合体无毒
特点
遇水发生固化反应，固化时间在几秒至几分钟之间可调。固结体有较好的弹性，失水收缩遇水膨胀。
优缺点
单组份材料，打开即用，渗透力强。
环氧树脂灌浆液
KLY-G1环氧树脂灌浆液
KLY-G1环氧树脂灌浆液粘度较小，可灌性好，可以灌入0.05mm宽度的裂缝；固化时间可以调整；固结体强度可达60Mpa以上，粘结力强，固化收缩小，耐久性好，适用于宽度较小的裂缝和施工缝的灌浆施工。
2） 灌浆用材料及相应技术指标
材料
指标
KLY-G1环氧树脂灌浆液
粘度(厘泊)
25~40(初始)
350~400(60分钟)
比重(g/cm3)
1.05~1.15
粘接强度(Mpa)
4.6~4.9
抗拉强度(Mpa)
8.0~9.5(28天)
9.0~12.0(90天)
抗压强度(Mpa)
32.0~38.9(28天)
60~90(90天)

毒性
聚合体无毒
特点
粘度小,强度大,收缩小。
2）施工用材料可靠性
环氧砂浆、环氧灌浆液在1970年代即用于新安江电站消力池的修补，耐老化时间约为15年左右，抗冲磨能力、粘结强度、本体强度等综合性能是目前最好的修补材料。
2.2、聚氨酯类灌浆材料自1990年代以来，随着施工技术的成熟，为目前应用最广泛的堵漏防水材料，在水电、核电、火电、码头、工业与民用建筑的防水堵漏中均得到成功应用。
3）施工技术
在对现场和裂缝进行了详尽的调查准备工作后，上报水库的管理部门，确定处理范围及具体处理措施。
在选好孔位后，开始钻孔，钻孔时必须定位开孔，准确控制进孔方向，确保孔缝相交，才能达到预期灌浆效果。最大孔深达100cm，此坝面板厚为30cm孔深控制在10～15cm，孔径范围ф10ф50。
钻孔完毕，清除孔内杂物，预埋灌浆管以保证灌浆能顺畅进行。
灌浆设备选用电动隔膜泵，灌浆压力≤2.00mpa。
灌浆塞采用根据膨胀螺栓的原理制成的专用灌浆塞。
由于浆液的固化时间可以调整，因此不同的裂缝、不同的灌浆时段，采用不同的配比。配浆时要求称量准确，搅拌均匀，不能漏加或错加任一组份，以“少配、勤配”为原则，既避免了材料的浪费，同时也适应了环保的要求。
灌浆结束后，及时清理裂缝表面残留浆液，保持现场清洁。
灌浆顺序：灌浆顺序自下而上，单孔逐一连续进行
4)工程工期及工程量表
工程量表
序号
项目
单位
数量
备注
1
坝趾化学灌浆
KG

以现场实际为准
2
面板化学灌浆
KG

以现场实际为准
3
浅层裂缝处理
M

以现场实际为准
4
深层裂缝处理
M

以现场实际为准
5
环境保护及安全文明施工措施
项
1

5)工期
具体工期安排为配合总体计划大坝渗漏水处理时间为准，紧跟固结、惟幕灌浆等技术措施至工程完工。

第八章 质量安全保证措施
8.1进入现场作业人员进行技术考核及施工技术要求
1）大坝基面基础坝趾墩和面板砼之间的处理工程系隐蔽工程，施工前对操作人员进行全面的技术交底并进行培训考核，合格后方可上岗操作，严格按处理技术要求等规程、规范执行。
2）灌浆所用水泥必须新鲜且稳定性好，在使用前均须进行水泥性质检验，保证原材料合格。投入完好的施工设备仪器，定期检查维修，保证设备正常运转，对不合格和损坏的仪表、仪器不使用。作好低温季节制浆和供浆的保暖措施。
3）对不符合要求的钻孔及灌浆孔一律报废，重新开钻。
4）灌浆作业过程中，严格控制灌浆压力及浆液水灰比，及时做好记录，以确保灌浆质量。
5）控制好灌浆过程中各个工艺环节，用灌浆自动记录仪监控压水、灌浆全过程，确保施工质量。
6）排水孔施工过程中，应准确地判断断层破碎带的位置，记录发生的异常情况。孔口加盖保护，防止渣、油、废浆、废水流入孔内。
7）抓好安全生产和文明生产管理工作。钻孔设备在斜面上工作时，钻灌作业设好安全防护；加强用电管理，规范材料、机具堆放场，及时清除废弃物，保证作业面干净、整洁。
8.2质量管理组织机构的主要职责：
1）项目经理：全面负责本工程的质量、安全、进度、成本工作。
2）总工程师：在项目经理领导下，负责本工程的技术、质量工作。
3）项目副经理：协助项目经理工作，负责分管的业务工作。
4）工程技术部：负责施工技术措施的设计管理、现场技术指导、生产调度等工作。
5）质量安全部：负责施工质量管理和控制负责施工安全和环境保护的管理和控制、及文明施工的管理部；负责落实集团公司安全管理目标和实施来至业主监理的安全指令，对施工现场的安全工作实施检查控制，收集整理工程安全管理信息资料。
6）设备物资部：负责本项目材料和设备的供应、采购及管理工作，管理木工场、钢筋场。
7）计量合同部：负责计划统计、报量结算、合同管理及内部经营管理。
8）财务部：负责成本控制、资金使用和管理等财务活动及劳动人事工作。
9）综合办公室：负责内部精神文明管理、外部协调、广告宣传、生活服务及保卫工作。
10）试验室：负责材料、设备及配件等的采购、供应和设备维护等管理工作。
8.3施工质量控制
大坝渗漏水处理施工中必须保证满足下列要求：
1、大坝渗漏水处理的防渗砼渗透系数K≤1×10-7cm/s；
2、大坝渗漏水处理的防渗砼抗压强度≥C10；
3、大坝渗漏水处理混凝土塌落度为18～22cm；
4、造孔泥浆比重为1.1～1.4g/cm3；
6、大坝渗漏水处理混凝土扩散度34～38cm；
7、大坝渗漏水处理混凝土浇筑时，混凝土面上升速度≥2m/h；
13、拌合砼用的水泥、沙、石和水均符合国家有关规定。
项目经理：由新疆生产建设兵团建设工程（集团）有限责任公司对大坝防渗漏处理技术较有经验的同志担任，对本工程的施工质量、进度、安全负全面责任，直接对业主负责，负责项目部施工组织、生产管理、进度控制、施工设备调配、完善等。
技术负责人：现场技术负责人拟安排一个有经验的人员担任，辅助项目经理进行技术、质量、进度等工作管理。
作业层：按施工部位，项目部下设2个作业队3个班组，大坝面板防渗处理为一个作业队一组来负责面板防渗土工膜的修复及化学灌浆作业。另一作业队分为二组分别处理大坝趾板基础、左右坝肩防渗漏水处理的固结、惟幕灌浆的作业工作，全面完成渗漏水处理工程所需的各项施工前的准备和施工工作，保证渗漏水处理施工项目的进度、质量、安全、环保等方面均在受控状态下。各作业队在项目工程技术部的直接领导下根据施工进度及时调整作业内容，实行动态管理。
综合上述情况经渗漏水处理施工完毕，在查核无渗水现象后再进行坝后加重补强处理，以增加坝体今后长期蓄水的稳定性。
8.4施工质量保证措施
1、质量目标
大坝渗漏水处理后，恢复其结构的完整性、满足技术要求。
2、质量目标保证措施
1）建立、健全质量保证体系、质量检查机构和监督制度。组建以项目经理为工程质量第一责任人、质量技术负责人具体负责质量工作、由各有关职能部门负责人组成的质量管理委员会，对工程质量的实施进行统一领导、监督和控制。
2）制定符合本工程施工特点和质量要求的质量管理标准和管理办法。
3）对重要部位和质量要求较高的施工项目，制定专项施工质量管理细则，确保该部位（或项目）的工程质量。
4）在施工过程中积极采用能保证施工质量的新工艺、新技术和先进的施工设备。
5）在各项目施工前期进行现场生产性试验，确定满足施工质量的各项参数指标，以保证各项目的施工质量。
6）现场施工严格执行三检制，保证施工质量。上一道工序经过验收合格后方可进入下一道工序。

第九章 施工安全及文明施工保证措施
9.1安全施工保证措施
服从巴里坤县西黑沟望海水库管理站的统一领导，排除安全隐患，对重点部位加强防护和监护，坚持班前交底、班后总结的原则。
建立、健全安全保证体系和安全检查机构，制定系统的安全监督制度，贯彻“安全第一，预防为主”的方针。组建以项目部经理为第一责任人、负责安全管理的项目部副经理为具体主管，由各有关职能部门负责人组成的安全文明生产管理委员会，在公司领导的统一指导下，组织安全文明生产和监督。
严格按照《水电建设工程安全文明生产管理规定》的要求，制定符合本工程特点的安全文明生产管理细则，并在施工过程中严格按此“细则”执行。
对特殊部位和施工安全问题比较突出的部位，编制专项安全技术措施，确保该部位的施工安全。
9.2文明施工保证措施
在施工作业区域做好隔离防护，生产、生活垃圾统一堆放，及时拉运至巴里坤县西黑沟望海水库管理站指定的垃圾投放处。作业或后勤生活区施工期间协调好施工时段，尽量避免给职工和家属带来休息不便。非施工人员不得随意进出。
1）项目经理作为文明施工的组织者，对现场文明施工全权负责；
2）在制定安全、质量、管理措施时，一并考虑文明施工的要求，将文明施工的精神融汇于安全、质量管理中去；
3）教育职工遵纪守法，自觉维护施工区和生活区的治安、环保工作；
4）严格遵守国家和地方政府有关环境保护的法令、法规，对施工区的环境予以认真保护，尽可能减少施工对周围环境的危害；
5）改善职工的生产、生活条件，使职工有良好的精神面貌；
6）合理规划施工场地，避免乱堆乱放，施工垃圾及时清理；
7）化学灌浆使用的可能对水源产生污染的灌浆桶、手套等施工废料严禁投入水库内，应全部清理并集中销毁；
7）渗漏水工程处理完工后，认真清理施工现场，拆除临建设施，将垃圾清理并运出厂区，弃至指定的地点。
9.3维保措施及维修承诺
我公司的宗旨是“工程质量是公司的生存之本”，本工程项目保修期为1年，在保修期期间若出现质量问题，接到贵公司的通知后，我公司会在2天内及时安排人员进行维修，费用由我公司承担。
9.4合理化建议
1、处理时段安排；由于水库蓄水对水库渗漏修补施工有一定影响，库水位要降到一定低的位置，同时需要在坝趾墩的渗漏水检查及处理时需用挖机清理基面及围堰的施工,建议西黑沟望海水库管理站蓄水管理人员和施工队相互配合及工期相协调。
2、同时建议建设方委派现场代表到现场技术指导和督促施工，如有不是我公司在大坝施工工法、施工质量等原因引起的处理渗漏水工程量建议建设方给于一定的经济补偿（比如说地质灾害、人力不可抗拒的自然灾害等原因引起大坝整体沉降等）。

新疆生产建设兵团建设工程（集团）有限责任公司
2012年12月12日
原文已完。下文为附加文档，如不需要，下载后可以编辑删除，谢谢！

施工组织设计

本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。
一、 工程概况：
西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。
本工程由宁夏燕宝房地产开发有限公司开发，银川市规划建筑设计院设计。
本工程耐火等级二级，屋面防水等级三级，地震防烈度为8度，设计使用年限50年。
本工程建筑面积:27#楼3824.75m2;30#楼3824.75 m2。室内地坪±0.00以绝对标高1110.5 m为准，总长27#楼47.28m；30#楼47.28 m。总宽27#楼14.26m；30#楼14.26 m。设计室外地坪至檐口高度18.6 00m，呈长方形布置，东西向，三个单元。
本工程设计屋面为坡屋面防水采用防水涂料。外墙水泥砂浆抹面，外刷浅灰色墙漆。内墙面除卫生间200×300瓷砖，高到顶外，其余均水泥砂桨罩面，刮二遍腻子；楼梯间内墙采用50厚胶粉聚苯颗粒保温。地面除卫生间200×200防滑地砖，楼梯间50厚细石砼1：1水泥砂浆压光外，其余均采用50厚豆石砼毛地面。楼梯间单元门采用楼宇对讲门，卧室门、卫生间门采用木门，进户门采用保温防盗门。本工程窗均采用塑钢单框双玻窗，开启窗均加纱扇。本工程设计为节能型住宅，外墙均贴保温板。
本工程设计为砖混结构，共六层。基础采用C30钢筋砼条形基础，上砌MU30毛石基础，砂浆采用M10水泥砂浆。一、二、三、四层墙体采用M10混合砂浆砌筑MU15多孔砖；五层以上采用M7.5混合砂浆砌筑MU15多孔砖。
本工程结构中使用主要材料：钢材：I级钢，II级钢；砼：基础垫层C10，基础底板、地圈梁、基础构造柱均采用C30，其余均C20。
本工程设计给水管采用PPR塑料管，热熔连接；排水管采用UPVC硬聚氯乙烯管，粘接；给水管道安装除立管及安装IC卡水表的管段明设计外，其余均暗设。
本工程设计采暖为钢制高频焊翅片管散热器。
本工程设计照明电源采用BV－2.5铜芯线，插座电源等采用BV－4铜芯线；除客厅为吸顶灯外，其余均采用座灯。
二、 施工部署及进度计划
1、工期安排
本工程合同计划开工日期：2004年8月21日，竣工日期：2005年7月10日，合同工期315天。计划2004年9月15日前完成基础工程，2004年12月30日完成主体结构工程，2005年6月20日完成装修工种，安装工程穿插进行，于2005年7月1日前完成。具体进度计划详见附图－1（施工进度计划）。
2、施工顺序
⑴基础工程
工程定位线（验线）→挖坑→钎探（验坑）→砂砾垫层的施工→基础砼垫层→刷环保沥青 →基础放线（预检）→砼条形基础→刷环保沥青 →毛石基础的砌筑→构造柱砼→地圈梁→地沟→回填工。
⑵结构工程
结构定位放线（预检）→构造柱钢筋绑扎、定位（隐检）→砖墙砌筑（＋50cm线找平、预检）→柱梁、顶板支模（预检）→梁板钢筋绑扎（隐检、开盘申请）→砼浇筑→下一层结构定位放线→重复上述施工工序直至顶。
⑶内装修工程
门窗框安装→室内墙面抹灰→楼地面→门窗安装、油漆→五金安装、内部清理→通水通电、竣工。
⑷外装修工程
外装修工程遵循先上后下原则，屋面工程（包括烟道、透气孔、压顶、找平层）结束后，进行大面积装饰，塑钢门窗在装修中逐步插入。
三、 施工准备
1、 现场道路
本工程北靠北京西路，南临规划道路，交通较为方便。
场内道路采用级配砂石铺垫，压路机压。
2、 机械准备
⑴设2台搅拌机，2台水泵。
⑵现场设钢筋切断机1台，调直机1台，电焊机2台，1
台对焊机。
⑶现场设木工锯，木工刨各1台。
⑷回填期间设打夯机2台。
⑸现场设塔吊2台。
3、施工用电
施工用电已由建设单位引入现场；根据工程特点，设总配电箱1个，塔吊、搅抖站、搅拌机、切断机、调直机、对焊机、木工棚、楼层用电、生活区各配置配电箱1个；电源均采用三相五线制；各分支均采用钢管埋地；各种机械均设置接零、接地保护。具体配电箱位置详见总施工平面
