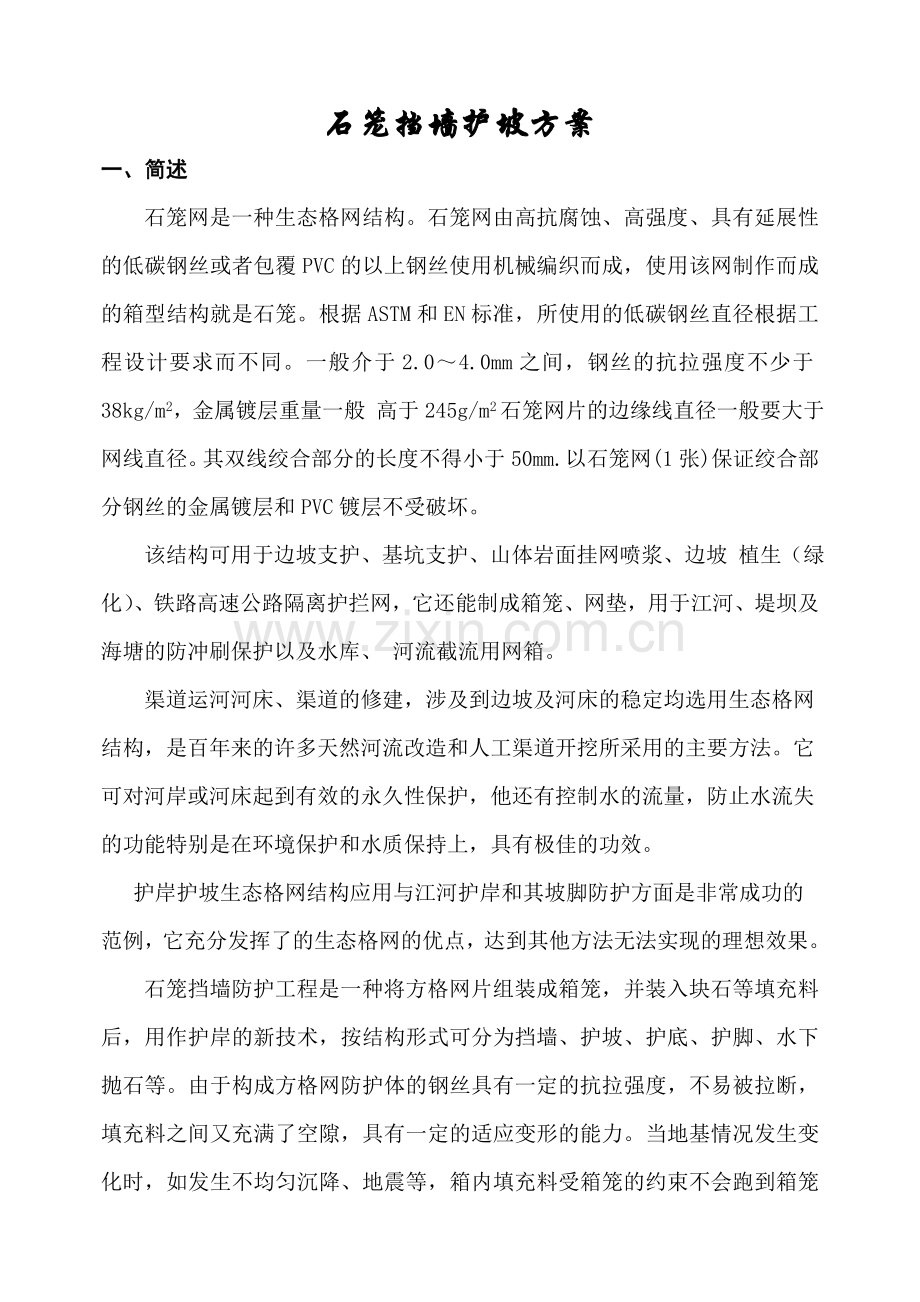

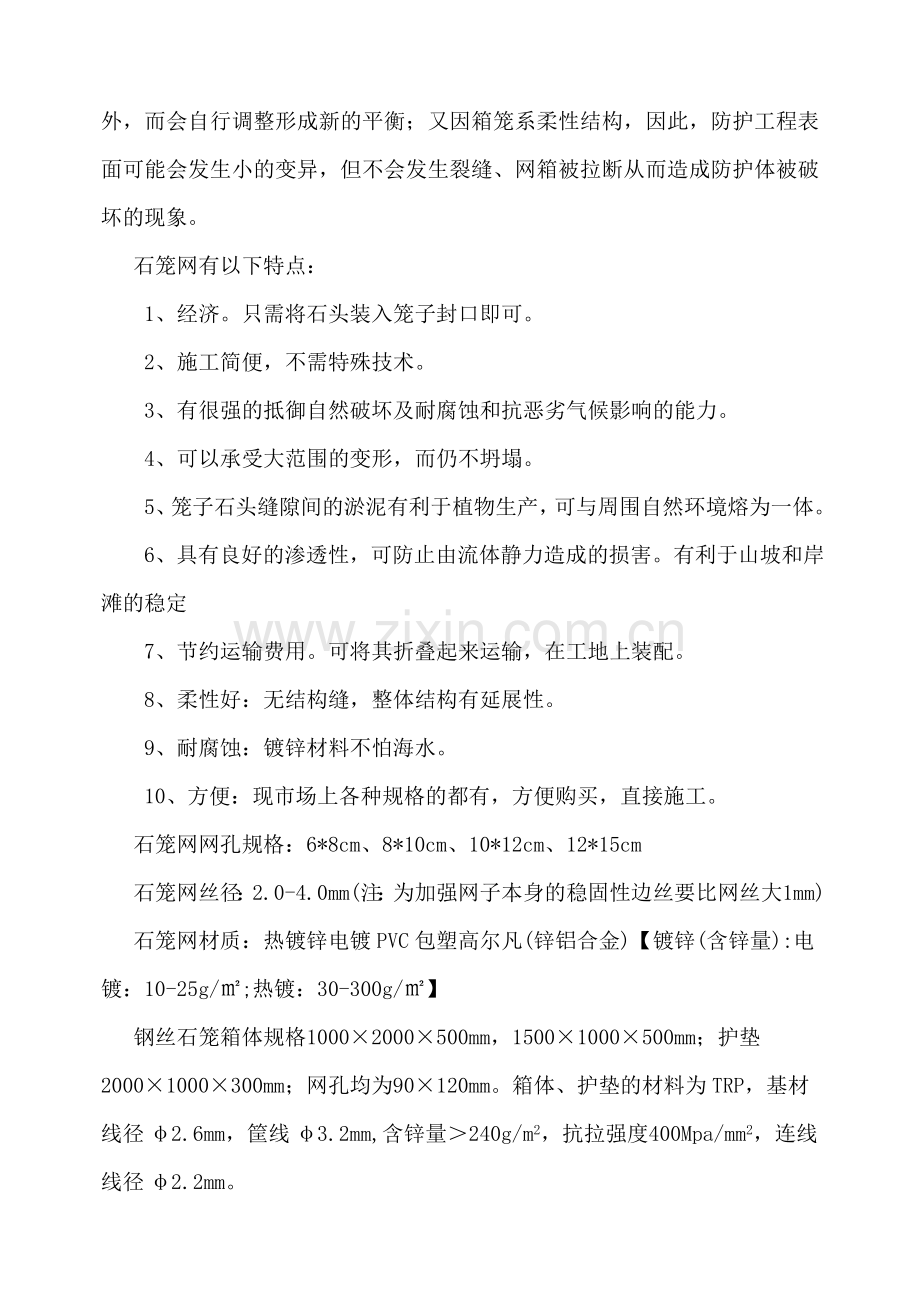

石笼挡墙护坡方案一、简述石笼网是一种生态格网结构。石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，使用该网制作而成的箱型结构就是石笼。根据ASTM和EN标准，所使用的低碳钢丝直径根据工程设计要求而不同。一般介于2.04.0mm之间，钢丝的抗拉强度不少于38kg/m2，金属镀层重量一般 高于245g/m2石笼网片的边缘线直径一般要大于网线直径。其双线绞合部分的长度不得小于50mm.以石笼网(1张)保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。该结构可用于边坡支护、基坑支护、山体岩面挂网喷浆、边坡 植生（绿化）、铁路高速公路隔离护拦网，它还能制成箱笼、网垫，用于江河、堤坝及海塘的防冲刷保护以及水库、 河流截流用网箱。渠道运河河床、渠道的修建，涉及到边坡及河床的稳定均选用生态格网结构，是百年来的许多天然河流改造和人工渠道开挖所采用的主要方法。它可对河岸或河床起到有效的永久性保护，他还有控制水的流量，防止水流失的功能特别是在环境保护和水质保持上，具有极佳的功效。 护岸护坡生态格网结构应用与江河护岸和其坡脚防护方面是非常成功的范例，它充分发挥了的生态格网的优点，达到其他方法无法实现的理想效果。石笼挡墙防护工程是一种将方格网片组装成箱笼，并装入块石等填充料后，用作护岸的新技术，按结构形式可分为挡墙、护坡、护底、护脚、水下抛石等。由于构成方格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。当地基情况发生变化时，如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡；又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。 石笼网有以下特点： 1、经济。只需将石头装入笼子封口即可。 2、施工简便，不需特殊技术。 3、有很强的抵御自然破坏及耐腐蚀和抗恶劣气候影响的能力。 4、可以承受大范围的变形，而仍不坍塌。 5、笼子石头缝隙间的淤泥有利于植物生产，可与周围自然环境熔为一体。 6、具有良好的渗透性，可防止由流体静力造成的损害。有利于山坡和岸滩的稳定 7、节约运输费用。可将其折叠起来运输，在工地上装配。 8、柔性好：无结构缝，整体结构有延展性。 9、耐腐蚀：镀锌材料不怕海水。10、方便：现市场上各种规格的都有，方便购买，直接施工。石笼网网孔规格：6*8cm、8*10cm、10*12cm、12*15cm石笼网丝径：2.0-4.0mm(注：为加强网子本身的稳固性边丝要比网丝大1mm)石笼网材质：热镀锌电镀PVC包塑高尔凡(锌铝合金)【镀锌(含锌量):电镀：10-25g/;热镀：30-300g/】钢丝石笼箱体规格10002000500mm，15001000500mm；护垫20001000300mm；网孔均为90120mm。箱体、护垫的材料为TRP，基材线径2.6mm，筐线3.2mm,含锌量240g/m2，抗拉强度400Mpa/mm2，连线线径2.2mm。二、工程概况本项目为排水明渠工程，经现场实际情况，相应类似水利、海洋勘察设计、施工的经验，依据堤防工程施工规范（SL260-98）、堤防工程施工质量评定与验收规程（试行）（SL239-1999）的规定以及国家现行的有关标准规定，本明渠工程渠堤施工后为防止渠堤边坡土流失，拟采用在其边坡两侧及渠底砌筑石笼护坡和护底。石笼网箱宽度为0.5m，高度为1.0m，长度根据现场施工需要布置，分层叠级，具体尺寸可以现场灵活使用。石笼段分为两个施工段，其中第一施工段位于桩号K2+100K3+300，第二施工段位于桩号K3+300K3+700。第一施工段单侧石笼长度为1200m，坡比为1：1，分层叠级设置；第二施工段单侧石笼长度为400m，坡比为1：0.8，分层叠级设置。三、施工方案本工程护坡分两个施工段，每一施工段填土夯实、开槽、石笼施工、验收的流程施工。石笼箱体安装时，先测量定好位置，依照设计图纸要求的坡度做好坡度架，箱体要联结绑扎，确保箱体位置不能错位。箱体安装后进行填充石料时，要注意中间隔网不能受压，外侧用木方或钢管固定，以免箱体变形。石笼挡墙施工工艺流程如下：边坡填筑坡脚压实平整石笼挡墙堆砌挡墙压顶墙背后土工布铺设墙背后土方回填墙顶栏杆安装1、开槽坡基坡表不合格土、杂物等必须清除，开槽应按坡身填筑要求进行回填处理。发现局部“弹簧土”、层间光滑、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理。2、土工格栅填筑过程中按30cm厚一层铺设土工格栅一层，直至渠堤顶部。3、石笼网施工（1）、主要材料验收石料现场验收。砌石材质应坚实，无风化剥落层或裂纹。石料密度应大于25KN/m3，抗压强度应大于60MPa。石料外形规格，其长度应大于30cm，最小边厚度应大于20cm。毛石应呈块状，最小重量不应小于25kg。规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%。石笼网现场验收。石笼网采用低碳钢丝外涂树脂膜网料（钢丝线径不小于3.2mm）4x1x1（底层箱6x1x1）、绑扎料(2.5mm)符合抗拉强度（不低于380Mpa）、防腐性能(不低于10年)设计要求。网眼尺寸为100*120，且连接锚固可靠。确保装料后满足渠水冲击。（2）、铺网砌石锚固所有石笼采用台阶式堆码，上下层之间堆码按边坡坡度进行，并绑扎牢固。底层料石每块重量不小于25Kg。网内石间缝隙最小，外露面平整。装满后用绑线锁死。摆放以上各层石笼，将其与下层同层笼用绑线锚固。（设置层数以明渠实际断面需要为准。）用于填充的小块石材粒径应大于网眼，强度指标满足设计要求。渠底堆码石笼时应保证石笼表面平齐，渠底开挖后可设10cm厚碎石过滤层即垫层。边坡内侧在砌筑好的石笼上（石笼要高出设计流水面标高）铺填1015cm的腐殖土，以便植被生长。（3）、安装一般要求平整：同一层面应大致砌筑平整，相邻石笼高差不应大于35cm。顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞；同时均匀地向同层的各箱格内投料，严禁将单格网箱一次性投满，一般一米高网箱分四层投料为宜。稳定：石块安装必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。填充材料容重应不小于1.70吨/立方米。裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。每施工完一层石笼后，背面挂好土工布，同时跟着回填并夯实，确保石笼的稳定性，夯实要达到设计要求。在施工完一层石笼后，现场先进行检查合格后才可进行第二道工序施工。连接：上下左右绑扎锚固连接可靠。尤其要连接自然，中间加2根8字形的拉结绑丝。错缝：同一砌筑层内，相邻石笼应错缝砌筑，不得存在顺向通缝。上下相邻石笼也应错缝搭接，避免竖向通缝。在进行第二层网箱施工时，要按照设计图纸的坡度进行叠级摆放，上层网箱和下层网箱要错开叠砌，按设计要求进行上层网箱与下层网盖的联结绑扎，并固定好网箱与下层箱体位置，才可进行投放填充石料。网箱封盖施工：封盖必须在顶部石料砌垒平整的基础上进行；必须先使用封盖夹固定每端相邻结点后，再加以绑扎；封盖与网箱边框相交线，应每相隔25cm绑扎一道。四、质量控验1、检查砌体的施工操作和质量，是否符合有关规范的规定。2、检查连接处，是否符合设计要求。3、钢丝、石材强度评定，应符合施工规范的要求。4、外观质量合格标准，参照下表规定检测检查项目结构类型允许偏差检查频率检查方法堤轴线偏差各类砌筑墙（堤）+40 -40每20延米测不少于2点用经纬仪测墙顶高程干砌石墙（堤）0+50同上用水准仪测墙面垂直度干砌石墙（堤）0.5%同上用吊垂线和皮尺量墙顶厚度各类砌筑墙（堤）-10+20同上用钢卷尺量表面平整度干砌石墙（堤）50同上用2米靠尺和钢卷尺量五、石笼网成功案例图片渠道石笼网护坡图片 桥梁护坡石笼网图片河堤、坝石笼网护坡图片石笼网样板图
