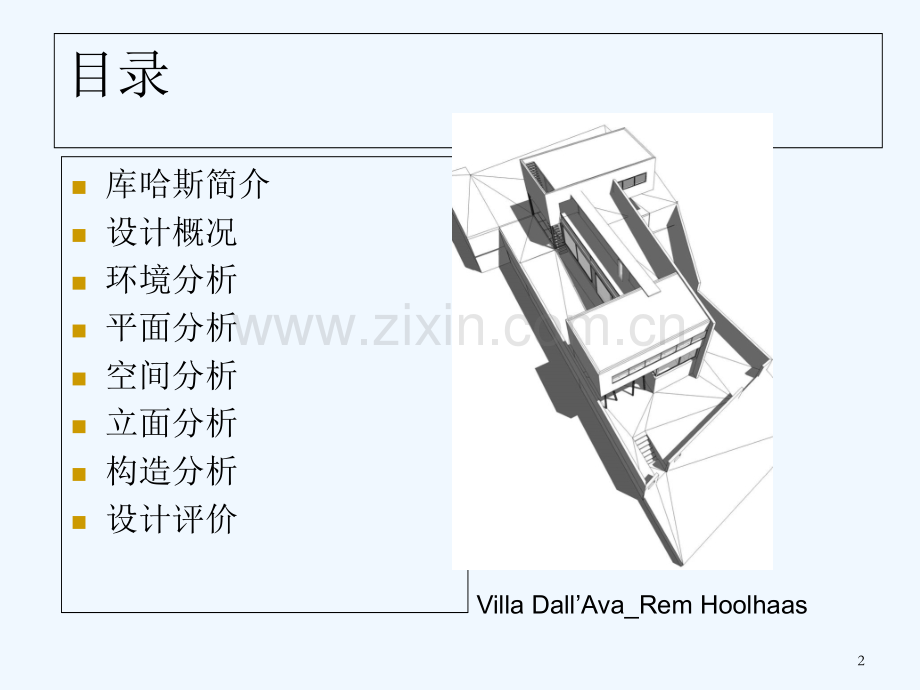

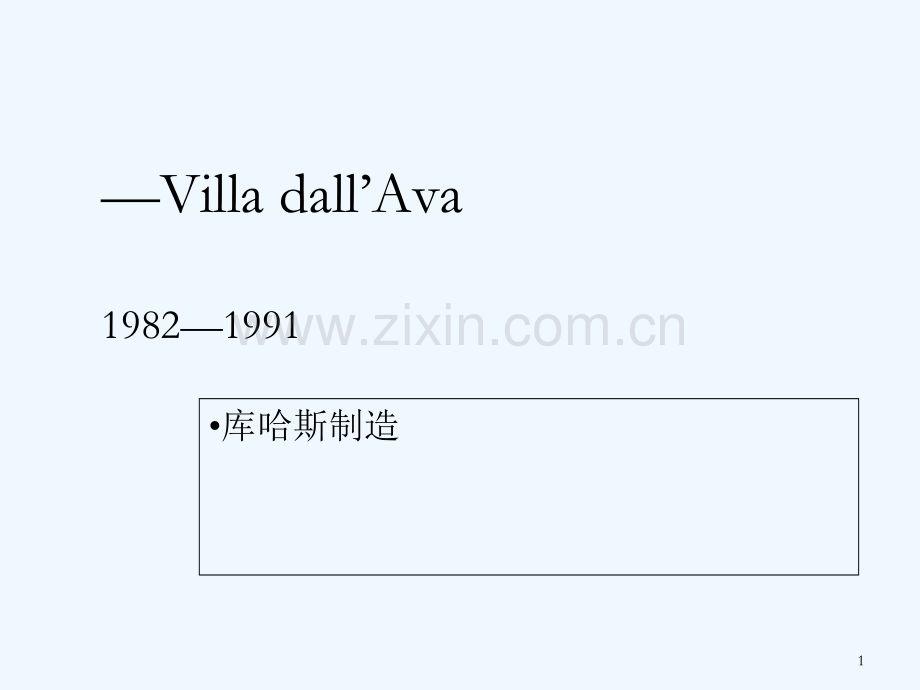

Villa dallAva19821991库哈斯制造1目录n库哈斯简介n设计概况n环境分析n平面分析n空间分析n立面分析n构造分析n设计评价Villa DallAva_Rem Hoolhaas2雷姆.库哈斯(Rem Kool haas)n雷姆.库哈斯1944年生于鹿特丹，幼年在印度尼西亚度过，后来移居阿姆斯特丹，曾经做过记者和电影剧本撰稿人。库哈斯曾在伦敦建筑联合学院、美国康奈尔大学学习建筑。n1975年，他与艾利娅.曾格荷里斯、扎哈.哈迪德一道，在伦敦创立了荷兰大都会建筑事务所(OfficeForMetropolitanArchitecture，简称为OMA)n 2000年5月，库哈斯因对建筑承上启下的历史影响而被授予喻为建筑界的“诺贝尔奖”普利兹克奖。3艾瓦别墅的设计概况n荷兰著名建筑师雷姆库哈斯设计的艾瓦别墅（Villa dall Ava）完成于1991年，坐落在巴黎郊区圣克劳德。其外表材质是波形钢板的格构，周边建筑均是抹灰的。以埃菲尔铁塔为远景，和它对齐的还有一个水池。在内部，库哈斯避免使用传统的建筑空间语言。艾瓦别墅的起居空间边缘是模糊的，安排在一个以坡道串联的八个对象组成的有力组合当中，而不是传统的走廊式或串联式的组织，首层的主要起居空间位于花园，被屏风和竹子隔开。住宅周围是建于19世纪的老式街区，像经典的欧洲风景画。n这是为一个三口之家设计的别墅，占地约650平方米，呈方形，周围用高起的绿色篱笆遮挡，像一个巨大的房间。因整个用地倾斜，房屋和花园坐落在较陡的斜坡上，入口在与街道平齐的场地最低处。n居所包括两个相对独立的公寓，父母和女儿各居其中。两个公寓中间的连接部分是混凝土结构，主要是起居室、餐厅、楼梯等。混凝土部分的屋顶是建筑最沉重的部分，约30平方米的露天泳池就设计在屋顶上。4地理环境分析n地理位置：艾瓦别墅位于法国巴黎塞纳河畔的一处高地，远处可以眺望到巴黎全景包括埃菲尔铁塔。业主是Dominique Boudet（建筑杂志编辑）和他的妻子Madame Lydie Boudet（心理学者），不远处还有两幢柯布西耶（Le Corbusier）的别墅。（萨伏伊和佛莱别墅）业主不甘逊色，要求其住宅不仅仅是一幢房屋，还要是一件艺术品。男主人想要一座玻璃房子，女主人要求屋顶要有游泳池。n1.邻近房屋均为19世纪的老屋n2.以埃菲尔铁塔为远景，和它对齐的还有一个水池。n3.占地空间狭窄呈条状n4.整个别墅建立在斜坡之上5艾瓦别墅整体建筑在一个坡面上艾瓦别墅整体建筑在一个坡面上6平面分析n平面图上，并不能一眼发现艾瓦别墅，为了处理好与周围的老房子的关系，艾瓦别墅的两个体块主人的女儿的卧室，采用了与周围房屋屋顶相近的颜色，而且体块的走向与周围建筑的流线排布相一致，这样就不会有强烈的违和感。7n基地内部布局：整个建筑在一个小丘上，坡度高度变化明显。所以首先库哈斯沿着坡面方向将整个基地分为3个部分。n与周围房屋布局一致，艾瓦别墅在基地中的位置略微靠近公路，所以房屋后方与主入口的那一长带形成了基地内的绿化带，与周围的绿化带连成了一个巧妙地十字形。为了达到空间视线上的连续性，库哈斯将建筑的两个卧室沿建筑流线方向延展开来，与开始的长条带相交，形成了一个大大的Z字造型，与基地两边的建筑相联系。城市与自然的相互渗透，家的私密空间与城市公共空间的相互渗透。8n一层大部分置于地下，安置了设备间及入口空间。地面为自然的草木房屋北侧为铺，沥青的道路，通往车库，车库亦置于草地之下 在一层安排有车库,工作室以及仆人使用的房间木隔墙北侧为由底层入口通往起居室的坡道。一层平面一层平面9大家应该也有点累了，稍作休息大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流大家有疑问的，可以询问和交流10n 库哈斯在空间功能上满足了业主想要的玻璃盒子与屋顶游泳池的要求,同时保证了父母与女儿的隐私.在使用上,所有的人都有一个中心点,就二层的公共活动区域,它也是维系整个功能的核心.厨房亦置于中间层，位于中央木隔墙南侧，由扇形的半透明聚酯褶板围出的封闭空间，保留住宅东西方向的通透。二层平面二层平面11三层是主人们的私人空间三层是主人们的私人空间,包括两间卧室包括两间卧室,和一个屋顶游泳池和一个屋顶游泳池三层平面三层平面12流线走向一层流线图二层流线图13三层流线图楼顶流线图14几个空间竖直地叠合在一起,相应地，为主人设计的交通流线就以垂直为主，主要的交通空间是三道直楼梯，分别从车库、工作室通向起居室.从起居室通向卧室；从卧室通向顶楼。强调的是到达的快捷便利和程式化。内部交通流线分析主人交通流线剖面示意图 主人的交通流线：垂直15女儿、仆人交通流线剖面示意图 女儿的交通流线：立体 仆人的交通流线：到达她的交通流线是由以阁楼为中心和周转的两条线路组成，一条以旋转楼梯为中心，可通往院子、底层与起居室，偏向垂直；另一条以二层走廊为中心，通向主卧并由此到达顶楼、游泳池能快速到达建筑中的任一个空间，但往往不需要进入和使用。因此，她的流线虽然也显得立体和零散，但活动空间的中心则设置在了底层旋转楼梯附近16n显然库哈斯的记者生涯以及摄影经历都对其建筑理念产生了莫大的影响，而对于蒙太奇手法的应用则贯穿于诸多作品中。n蒙太奇（法语：Montage）是音译的外来语，原为建筑学术语，意为构成、装配。经常用于三种艺术领域，可解释为有意涵的时空人地拼贴剪辑手法。最早被延伸到电影艺术中，后来逐渐在视觉艺术等衍生领域被广为运用。n巴黎别墅在入口处四个片段的迥然不同（图4-15）。n片段一：在卧室中瞭望接到全景n片段二：进入大门后首先就看到女儿的卧室与下面支撑的乱柱，给了人最初的一个瞬间，提醒人空间的转换n片段三：抬头看到了悬于空中的女儿房。n片段四：从一层的高度围合外墙走到二楼的玻璃房间，最后进入建筑后方的绿化平台空间的升华n室内空间中各种人所经历的路径途中的场景获取如同电影中不同人物各自不同的线索相互关联却又保持独立性一般，如此一来，巴黎别墅的三维空间就由各种二维的片段组合而成了 蒙太奇的应用蒙太奇的应用17空间形式分析n随着地基的升高，也就有一种视线的慢慢转换，由城市人文景观逐渐变为自然景观，达到一个居室的“家”的效果，也就是一种空间的转换，城市与自然的相互渗透，家的私密空间与城市公共空间的相互渗透。女儿卧室下方的斜柱除了结构作用，也象征了自然的景观，为了保证主卧室的最好视角采景，库哈斯将主人夫妇的卧室设置在了靠近自然的一边，所以女儿的卧室就不可避免地放在了靠近城市的一边其实这样的形式对于卧室的私密性保护并不是很好。18n达尔雅瓦别墅是典型的住宅建筑，体量较小、服务人数少，库哈斯对此采取了套间式的空间布局。n相较于那些注重尺度、将各种家具和细节安排的非常到位的建筑师，库哈斯对室内空间的布置显得有些粗放，但却不失于简约有力，干净的线和面能够将人的注意力更多地集中到空间本身上来，这对于表达明确的空间概念悬浮和流动显然是非常有益的。n起居室作为主要的公共空间，占据了一楼的大部分面积，整体呈长条形，内部包含一个小空间厨房，同时以楼梯、坡道等多种路径通向住宅的各个部分（包括院子和车库）。起居室以玻璃为主要界面，平面不规则，且内部的一堵墙（即厨房一侧墙）是建筑中仅有的曲面，很好地强调了空间的开放性、流动性和不确定性。192021【建筑空间细部建筑空间细部】室内坡道室内坡道旋转楼梯旋转楼梯22 支柱用木橱包围，具有隔墙及壁橱的双重功能，木橱不封闭，保留南北方向的通透性。23细部空间24立面分析左视图左视图 建筑的主体沿着建地上方轴线发展，将上方楼层的卧室划成两组，与主体建筑呈垂直。这样做是为了要保存视觉关系，控制现有建筑之间复杂的调和性。区域的划分虽然严格，每一个区域的设计却极为自由。从狭长区块的宽处走过，就像是以蒙太奇手法来组织空间一样，如同看到电影中串连起来的景象。区域划分也开始应用在需要较大弹性的建筑计划上，尤其是还在设计阶段的时候。25右视图右视图26前视图前视图27后视图后视图28构造分析n库哈斯的结构主要体现为支撑3个“盒子”n1.父母房部分n2.女儿房部分n3.游泳池部分n用了3种不同的支撑方式父母房父母房女儿房女儿房游泳池游泳池【结构】【结构】29库哈斯采用了一种相反的方法去思考。结构不再是简单明了的为了支撑建筑而不得不为之的机械的建构元素，库哈斯使用他独特的手法使建筑，的建构元素变得富有生气。支撑部分给人最直观的感觉是圆柱、方柱、角柱、斜柱、墙板的并置和混合。30 父母房父母房：父母房是这个三个房子中悬挑最夸张的，库哈斯通过两对粗细不同的柱、一个形状夸张的弧形梁和盒子本身的600mm厚的楼板来实现。31 游泳池游泳池：游泳池有一个厚度更夸张的斜面楼板，因此库哈斯采用了一排位於纵轴上的一排独立柱来支撑，库哈斯巧妙的使用了两个角柱来辅助。他将那排支柱用木橱围住，具有隔墙及壁橱的双重功能，木橱并不全封闭，保留南北方向的通透性;而他又赋予角柱以设备管道的功能，使这些结构构建轻松的融入整个空间。32 女儿房女儿房：的结构采用了十五根斜柱支撑在悬挑出来部分的外围一圈，而在另一侧采用的是一块从一楼到三楼的墙板，库哈斯在这部分的手法使三部分中最稳定的，但由于“斜”这一手法的运用，这部分看起来却是最具有悬浮感的。33结实的石墙给一层造成稳定感，玻璃的透明忽略二层存在，波形板的弱化效果使两间卧室更显轻盈。达而雅瓦抓住你对建筑第一眼的感觉，基本展示了建筑师要表达的漂浮效果。34【材质【材质】青色波形板青色波形板竹帘竹帘红色波形板红色波形板石墙石墙玻璃落地窗玻璃落地窗3536373839设计评价n有人说库哈斯的建筑冷酷，也有的人说他的作品除了有“容纳”功能外，还强调了运动空间，或许存在分歧是好的，说明他的建筑具有多元的建筑体验。40
