付小宁版光电检测技术与系统光纤探测技术与系统.pptx

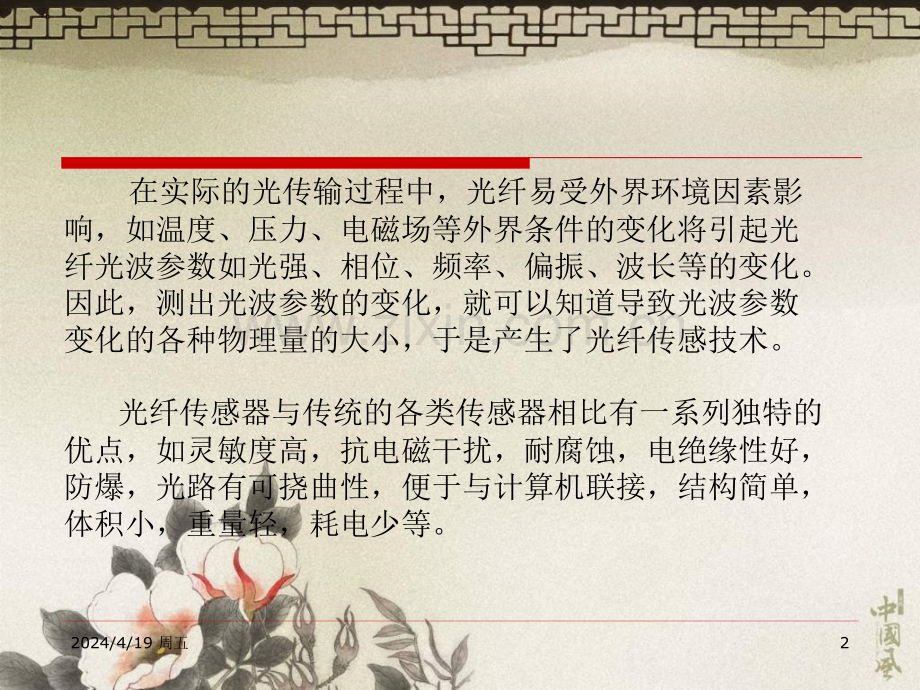

第八章第八章 光纤探测技术与系统光纤探测技术与系统8.1 光纤测试技术基础光纤测试技术基础 8.1.1 光纤结构光纤结构 8.1.2 光纤类型光纤类型 8.1.3 光纤传输特性光纤传输特性 8.1.4 单模光纤的偏振与模式双折射单模光纤的偏振与模式双折射 8.1.5 光纤的连接耦合技术光纤的连接耦合技术8.2 光纤传感器的原理与实现光纤传感器的原理与实现 8.2.1 强度调制光纤传感器强度调制光纤传感器 8.2.2 相位调制光纤传感器相位调制光纤传感器 8.2.3 频率调制光纤传感器频率调制光纤传感器 8.2.4 偏振调制光纤传感器偏振调制光纤传感器 8.2.5 波长调制光纤传感器波长调制光纤传感器8.3 光纤布拉格光栅传感器光纤布拉格光栅传感器 8.3.1 传感原理传感原理 8.3.2 解调技术解调技术 8.3.3 封装增敏和复用技术封装增敏和复用技术2024/4/19 周五2 在实际的光传输过程中，光纤易受外界环境因素影响，如温度、压力、电磁场等外界条件的变化将引起光纤光波参数如光强、相位、频率、偏振、波长等的变化。因此，测出光波参数的变化，就可以知道导致光波参数变化的各种物理量的大小，于是产生了光纤传感技术。光纤传感器与传统的各类传感器相比有一系列独特的优点，如灵敏度高，抗电磁干扰，耐腐蚀，电绝缘性好，防爆，光路有可挠曲性，便于与计算机联接，结构简单，体积小，重量轻，耗电少等。2024/4/19 周五38.1.1光纤结构光纤是能够传输光的纤维波导或光导纤维的简称，如图8.1-1所示。8.1 光纤测试技术基础 在图8.1-1所示具体得到光纤中，当光线在纤芯与包层的分界面的入射角大于 时，才能保证光线在纤芯内产生多次全反射，使光线沿光纤传输。然而，内光线的这个入射角的大小又取决于从空气中入射的光束进入纤芯所产生的折射角，因此，空气和纤芯界面上入射光的入射角 就限定了光能能否在光纤中以全反射形式传输。2024/4/19 周五4与内光线入射角的临界值 相对应，光纤入射光的入射角 也有一个最大值 ，当 时，入射光在光纤内将以大于或等于 的入射角在纤芯和包层界面上产生多次全反射。在上述临界条件下，空气和纤芯界面上，入射光线满足（8.1-4）式（8.1-4）中 为光线由空气进入纤芯后的折射角，并且满足 此时内光线在纤芯与包层的界面上发生全反射，由斯涅耳 定律，有 （8.1-5）于是有（8.1-6）定义为光纤的数值孔径为（8.1-7）NA是表示光纤波导特性的重要参数，它的平方是光纤端面集光能力的量度，反映光纤与光源或探测器等元件耦合时的耦合效率。2024/4/19 周五58.1.2 光纤类型光纤类型 8.1.2.1 单模光纤和多模光纤 单模光纤只能传输一种模式，但这种模式可以按两种相互正交的偏振状态出现。多模光纤传输多种模式，往往有几百到几千模式。光纤能传导的模式数N可用下式计算（8.1-10）式（8.1-10）中，是纤芯折射率的最大值；是光纤断面折射率分布指数，它决定光纤折射率沿径向分布的规律，为最大相对折射率差，即（8.1-11）8.1.2.2 阶跃折射率光纤和渐变折射率光纤 根据纤芯径向折射率的不同，光纤又可分为阶跃折射率光纤和渐变折射率光纤。通常，单模光纤多半是阶跃折射率分布，多模光纤既有阶跃折射率也有渐变折射率分布。图图8-3 阶跃光纤、渐变光纤和单模光纤折射率的分布阶跃光纤、渐变光纤和单模光纤折射率的分布 2024/4/19 周五7实际设计与使用的光纤，其性能也各不相同。单模光纤频带极宽，而渐变折射率光纤的信息容量较大，且处理简便。当需要从光源处收集尽可能多的光能时，则使用粗芯阶跃折射率多模光纤比较合适。因此，通常在短距离、低数据率通信系统中使用多模阶跃光纤；在长距离、高数据率通信系统中使用单模光纤或渐变折射率多模光纤。在光纤传感应用中，光强度调制型或传光型光纤传感器绝大多数采用多模（阶跃或渐变折射率）光纤。相位调制型和偏振态凋制型光纤传感器采用单模光纤，例如，满足特殊要求的保偏光纤、低双折射光纤、高双折射光纤等。2024/4/19 周五88.1.3光纤传输特性光纤的衰减（或损耗）和色散（或带宽）是描述光纤传输特性的两个重要参量。8.1.3.1光纤的损耗光纤的损耗主要包括吸收损耗、散射损耗和微扰损耗，这里主要介绍前2种。（1）吸收损耗玻璃材料的吸收损耗主要是由它们所含的过渡金属离子所造成的（如铜、铁、铬等正离子）。此外氢氧根（OH-）引起的吸收损耗亦是极为重要的因素。（2）散射损耗一切透明物体都具有因密度不均匀而引起的折射率不均匀，因而使光向各个方向散射造成光能量的损耗，这种散射称为瑞利散射，它代表了光纤损耗的最低极限。当波长小于0.8m时，瑞利散射引起的损耗随波长的缩短而明显增加。因此目前使用的石英玻璃光纤，其使用波段限于0.81.7m波段之间。此外，光纤在制造过程中造成的缺陷，如纤芯与包层的界面不规则、光纤粗细不均匀等都会引起模式耦合而使一部分能量转移到辐射模而逸出纤芯，造成散射损耗。光纤弯曲时亦会引起模式耦合而造成“弯曲损耗”。8.1.3.2 光纤的色散与脉冲展宽光纤色散是指输入光脉冲在光纤中传输时，产生的光脉冲展宽的现象。色散的存在使传输的信号脉冲发生畸变，从而限制了光纤的传输带宽。光纤色散可分为三种：即材料色散、波导色散和模间色散。前两种色散通常均称为模内色散。（1）模间色散（2）材料色散光纤中光的传播速度与纤芯介质的折射率n1有关，而对于不同波长的光其折射率是不同的。与模间色散相比，材料色散要小得多。（3）波导色散波导色散比材料色散小得多，在0.85m波长附近约小一个数量级。在1.25m波长附近，材料色散显著减小，两者大致相同。（4）光纤的冲击响应与脉冲展宽光纤的带宽（或脉冲展宽）是表征光纤传输特性的一个重要参数，它决定了光纤正确地传输脉冲信息的最高速率（即信息容量）。8.1.4 单模光纤的偏振与模式双折射由于光纤制造过程中的不确定性因素、光纤的不圆程度、内应力的不均匀程度；来自外部的压力、环境温度的变化，敷设时产生的弯曲等等，都会对光纤造成偏振模色散（一种模间色散）。8.1.5 光纤的连接耦合技术8.1.5.1 光纤的拉制“双坩埚法”拉制 现代多数低损耗光纤大多用化学汽相沉积法（CVD）或改进化学汽相沉积法（MCVD）制造8.1.5.2 光纤的连接对光纤传感器来说，互连引起的插入损耗也可能要占光纤传感器总损耗的大部分互连可分成三类：连接器用于光纤之间或光纤与某个元器件之间的互连；固定接头用于两根光纤之间或光纤与某个元器件之间的熔接或永久性连接；耦合器连接。2024/4/19 周五12（1）光纤连接损耗在光纤连接器和固定接头中，功率损耗可分成两类：固有损耗和附加损耗。阶跃折射率光纤的端面间隙将引起附加损耗，端面间隙对耦合损耗的影响也与数值孔径有关。数值孔径越大，未入射到接收光纤纤芯中的光所占的百分比越大。对光纤传感器使用的光纤，NA大多接近于0.15。10%的纤芯直径偏差只产生0.2dB的损耗。而纤芯直径一半的端面间隙将产生0.7dB左右的耦合损耗。如果是固定接头，则不存在这种损耗。2024/4/19 周五138.1.5.3 光纤固定接头光纤固定接头是一种永久性的连接，其基本要求是：以最短的时间与最低的成本获得最低的稳定插入损耗。光纤熔焊固定接头技术是所有光纤接头中性能最稳定，应用最普遍的一种。8.1.5.4 光纤定向耦合器光耦合器是一种用于传送和分配光信号的无源器件。1 耦合器的分类（1）透射型MN耦合器（2）反射型1N耦合器由N个端口中任何一个端口输入的光信号都将技一定比例分配至其它所有端口输出。（3）透反型MN耦合器2 耦合器的基本工作原理耦合器的工作原理可由模式耦合理论来说明（单模光纤），也可由光纤的弯曲损耗理论来分析（多模光纤）。2024/4/19 周五143 耦合器性能参数及制备方法 耦合器的性能可从以下几个方面来描述。（1）耦合比：表示由输入信道i耦合到指定输出信道j的功率大小，定义为输出信道功率 与输入功率 之比 （8.1-28）（2）附加损耗：表示由耦合器带来的损耗，定义为输出信道功率之和与输入功率之比（8.1-29）（3）信道插入损耗：表示由输入信道i至指定信道j的损耗，定义为（8.1-30）(4)隔离比：表示透射式耦合器中同侧端口之间的隔离程度，定义为由非指定输出信道k测得的功率 与输入信道i功率 之比，以分贝表示为（8.1-31）回波损耗：表示由输入信道返回功率的大小，定义为信道返回信道返回功率 与输入功率 之比（8.1-32）耦合器的制备方法主要有三种（1）浸湿法（2）磨削法（3）熔錐法。2024/4/19 周五158.2 光纤传感器的原理与实现 光纤传感器按被调制的光波参数不同又可分为强度调制光纤传感器、相位调制光纤传感器、频率调制光纤传感器、偏振调制光纤传感器和波长（颜色）调制光纤传感器。光纤传感器按检测对象的不同、又可分为光纤温度传感器、光纤位移传感器、光纤浓度传感器、光纤电流传感器、光纤流速传感器等。2024/4/19 周五16传感器传感器光学现象光学现象被测量被测量光纤光纤分类分类干涉型相位调制光纤传感器干涉（磁致伸缩）干涉（电致伸缩）SFFgnFFe效应光弹效应干涉电流、磁场电场、电压角速度振动、压力、加速度、位移温度SM、PMSM、PMSM、PMSM、PMSM、PM FF FF FF FF FF非干涉型强度调制光纤传感器遮光板遮断光路 半导体透射率的变化荧光辐射、黑体辐射光纤微弯损耗 振动膜或液晶的反射 气体分子吸收 光纤漏泄膜温度、振动、压力、加速度、位移 MM NF 温度 MM NF温度 MM NF振动、压力、加速度、位移 SM NF振动、压力、位移 MM NF气体浓度 MM NF 液位 MM NF偏振调制光纤传感器法拉第效应泡克尔斯效应双折射变化光弹效应电流、磁场电场、电压温度振动、压力、加速度、位移 SM MM SM MM NF、FF NF NF频率调制光纤传感器多普勒效应受激喇曼散射光致发光速度、流速、振动、加速度气体浓度温度 MM MM MM NF NF NF2024/4/19 周五17 8.2.1 强度调制传感器强度调制传感器 强度调制方式很多，大致分为以下几种：反射式强度调制、投射式强度调制、光模式强度调制以及折射率和吸收系数强度调制等。一般透射式、反射式和折射率强度调制称为外调制式，光模是称为内调制模式。图8.2-1 强度调制原理2024/4/19 周五182024/4/19 周五192024/4/19 周五202024/4/19 周五21 2.反射式强度调制 这种光强度调制大致有单光纤、双光纤及传光束等形式。图8.2-5 光栅遮光屏透射式调制透光周期性变化图8.2-6 反射式强度调制2024/4/19 周五223其它光强度调制方式利用光纤微弯产生损耗进行光强度调制：当光纤受到弯曲后，有少量的芯模能量会转换成包层模能量而损失掉，通过测量包层模或芯模能量的变化就获得外界待测物理量的变化。利用折射率变化的光强度调制：折射率变化的光调制是利用光纤芯的化学性质。光纤的吸收实现光强度调制：光纤的吸收指的是在光纤芯中掺入产生吸收光谱的材料（如选用铅玻璃制成光纤），若有诸如x射线、射线辐射到铅玻璃光纤上，则由于光纤的吸收损耗的增大导致输出功率的降低，也就产生了这种吸收构成的光强度调制的光纤辐射量传感器。利用数字编码技术的光强度调制：用线性或转动的数字编码技术，能有效地消除长期漂移和光强变化对强度调制带来的误差影响。2024/4/19 周五23 8.2.2 相位调制光纤传感器相位调制光纤传感器 相位调制光纤传感器的基本原理是：通过被测能量场的作用，使光纤内传播的光波相位发生变化，再用干涉测量技术把相位变化转换为光强度变化，从而检测出待测的物理量。与其它调制方式相比，相位调制技术由于采用干涉技术而具有很高的检灵敏度，对温度为 ，对压力 ，对应变（轴向）为 。如果信号检测系统可以检测 （一般式这个数量级）的相位移，那么，每米光纤的检测灵敏度对温度为 对压力为 ，对应变为 。动态测量范围大，可达 ，且探头形式灵活多样，适用于不同的测试环境，同时响应速度也快。2024/4/19 周五24 当光纤受到纵向（轴向）的机械应力作用时，光纤的长度、芯径和纤芯折射率都将发生变化，这些变化将导致光波的相位变化。光波通过长度为L的光纤后，出射光波的相位延迟为（8.2-2）式中，为光波在光纤中的传播常数，是光波在光纤中的传播长，是光波在真空中的传播波长。那么，光波在外界因素的作用下，相位的变化可以写成如下形式（8.2-3）式中，a为光纤芯的半径；第一项表示由光纤长度变化引起的相位延迟（应变效应）；第二项表示感应折射率变化引起的相位延迟（光隙效应）；第三项则表示光纤的半径改变所产生的相位延迟（泊松效应）。2024/4/19 周五25实现纵向、径向应变最简便的方法是，采用一个空心的压电陶瓷圆柱筒（PZT），在这个圆柱筒上缠绕一圈或多圈光纤，并在其径向或轴向施加驱动信号。对于光弹效应，为了加强其效应，通常采用大费尔德常数材料作光纤包层，并把光纤绕在PZT圆筒上。利用光纤的光弹效应可构成相位调制的干涉型光纤水听器及压力、扳动等光纤传感器。温度应变效应与应力应变效应相似。若光纤放置在变化的温度场中，并把温度场变化等效为作用力F时，那么作用力F将同时影响光纤折射率n和长度L的变化。下面将介绍几种常用的光纤相位干涉仪。2024/4/19 周五26一、迈克尔逊（一、迈克尔逊（M5chlsM）光纤干涉仪）光纤干涉仪图8。2-7 光纤迈克尔逊干涉仪的原理图 和普通光学干涉仪相比，图中以一个3dB耦合器取代了分离器，光纤光程取代了空气光程，而且一敏感光纤作为相位调制元件。这种全光纤结构不仅避免了非待测场的干扰影响，而且免除了每次测量要调光路准直等繁琐的工作，使其更适于现场测量，更接近实用化。2024/4/19 周五27二、马赫二、马赫-泽德（泽德（Mach-Zehder）光纤干涉仪）光纤干涉仪图8.2-8表示马赫-泽德全光纤干涉仪的基本结构，它的两个臂都使用光纤，且光的分路与合路也都是用3dB 光纤耦合器。图8.2-8 马赫-泽德全光纤干涉仪2024/4/19 周五28三、法布里三、法布里-珀罗光纤干涉仪珀罗光纤干涉仪 图8.2-9 法布里-珀罗光纤干涉仪 法布里-珀罗光纤干涉仪如图所示。它与一般法布里-珀罗光纤干涉仪的区别在于以光纤光程替代了空气光程，以光纤特性变化来调制相位代替了以传感器控制反射镜那个实现了调相。2024/4/19 周五29四、赛格纳克（四、赛格纳克（Sagnac）光纤干涉仪）光纤干涉仪 把这种干涉仪装在一个可绕垂直于光束平面轴旋转的平台上，且平台已角速度转动时，根据赛格纳克效应，两束传播方向到达探测器的延迟不同。若平台以顺时针方向旋转，则在顺时针方向的传播的光较逆 方向传播的光延迟大。这个相位延迟量可表示为 （8.2-4）式中，A是光路围成的面积；C是真空中的光束；是真空中的光波长。这样，通过探测器检测干涉光强的变化，以便确定旋转角速度。2024/4/19 周五302024/4/19 周五31 光纤陀螺仪的结构如图8.2-11所示。其灵敏度比空气光程的赛格纳克干涉仪要高出若干个数量级。首先是由于采用若干圈光纤增加了干涉仪环的有效面积，其次是由于利用了电子探测技术。其相移表达式为（8.2-5）式中，N是光纤环的匝数。图8.2-11 光纤陀螺仪结构及原理2024/4/19 周五328.2.3 频率调制光纤传感器频率调制光纤传感器 采用频率调制技术可以对有限的几个物理量进行测量。它主要是利用运动物体反射或散射光的多普勒效应来检测其运动速度。当然，频率调制还有一些其他方法，如某些材料的吸收和荧光现象随外界参量也发生频率变化，以及量子相互作用产生的布里渊和喇曼散射也是一种频率调制现象。这里主要讨论光纤多普勒传感器的频率调制机理。当光源和观察者做相对运动时，观察者接收到光频率和光源发射的频率不同，这种现象称为多普勒效应。设光源和观察者处于同一位置。如果频率 的光照射在相对光速度为v的运动物体上，那么观察者接收的运动物体反射光频率f为（8-38）式中，c是真空中的光速；是光源至观察者方向与运动方向的夹角。多普勒效应广泛应用于雷达、气象、光学、声学以及核物理学等领域，大多用于测量物体运动速度，液体的流量、流速等。光学多普勒位移检测方法，具有高的灵敏度。例如，用He-Ne激光器做光源，运动速度为1m/s的频移达1.6MHZ，可测速度范围为 。2024/4/19 周五33 图8.2-13 光纤多普勒测速装置2024/4/19 周五348.2.4 偏振调制光纤传感器 在许多光纤系统中尤其是包含单模光纤的那些系统，偏振起着重要作用。许多物理效应都会影响或改变光的偏振状态，有些效应可引起双折射现象。所谓“双折射现象”，就是对于光学性质随方向而异的一些晶体，一束入射光常分解为两束折射光的现象。光通过双折射媒质的相位延迟是输入光偏振状态的函数。光纤偏振调制技术可用于温度、压力、振动、机械形变、电流和电场等检测。然而，目前主要应用还是监测强电流。这里将侧重介绍几种在偏振调制中常用的物理效应并讨论其偏振调制机制。2024/4/19 周五35 1.法拉第磁光旋转效应法拉第磁光旋转效应 法拉第磁光旋转式一种磁感应旋光性。在磁场作用下，对于线性输入偏振通常光矢量的旋转角来表示，即 （8.2-7）式中，：赛德尔（Verdet）常数；L：光在物质中通过的距离；B：磁感应强度。若有电流I通过绕有N匝光纤的长直导线，则法拉第旋转角为 （8.2-10）利用式（8.2-7）就可以制作光纤电流传感器。根据式（8.2-10）则可以制作光纤磁场传感器。2024/4/19 周五36 2.克尔电光效应克尔电光效应 克尔电光效应是一种电感应双折射的二级（平方）电光效应。由光的双折射现象得知（8.2-11）式中，折射率变化，光折率，光折射率，K;克尔系统，：光波在真空的波长，E：外加场强度。线偏振光沿着与电场垂直的方向通知通过克尔盒时即会分解成两束线偏振光，其中一束为o光矢量；另一束为e光矢量，其光矢量与电场垂直。若外电压为u,克尔盒中光程场为L，电场两极距离为d，则折射率各异的这两束线偏振光通过克尔盒后产生的相位差为（8.2-12）若检测器与起偏器正交，且与电场方向成45夹角，则射出光波的光强为（8.2-13）克尔效应是极为快速的可认为是瞬间发生的电光效应，也是材料中最为普通的非线性效应。2024/4/19 周五373.光弹性效应光弹性效应 光弹性效应又称应力双折射。垂直于光波传播k的方向施加应力（压力或张力）时，则应力方向的折射率会和其它方向不同。若应力方向上的偏振光率为 ；对应垂直方向上的偏振光的折射率为 ，在此前提下的折射率的变化与外加压强p的关系为 （8.2-14）式中，k:物质的压强光学系数。若光波通过的物质（如铌酸锂 等）厚度为L，则差生的相位差为（8.2-15）相应的出射光强为（8.2-16）无论是静态还是动态应用，光弹性效应都可以用作检测压力，应变等诸如构成压力、声（水听器）、振动和位移等光纤传感器。2024/4/19 周五38 图8.2-14 光波偏振测电流5.光波偏振态的检测光波偏振态的检测 光波偏振态检测系统有两部分组成。一部分将光波偏振面旋转的角度信息转变为光探测器所能接收的光强信息，另一部分则是从光强信息中识别出外界的被测信息。2024/4/19 周五398.2.5 波长调制光纤传感器所谓波长（颜色）调制，就是利用外界被测对象改变光纤中光的波长，通过检测波长的变化来测量各种物理量（被测对象）。1利用热色物质的颜色变化的波长调制与检测利用热色物质的颜色变化的波长调制与检测2024/4/19 周五40 2.利用黑体辐射的波长调制与检测利用黑体辐射的波长调制与检测 对于“理想黑体”，辐射腔发射的光谱辐射可用普朗克公式表示（8.2-19）式中 ：黑体发射的光谱辐射亮度；：第一辐射常数数，为 ；：第二辐射常数，为1.44；：光谱辐射波长；T：黑体辐射温度。图8.2-16 黑体温度测量 通过双波长或波长检测即能测出黑体的温度，图8.2-16为双波长检测法原理图。2024/4/19 周五413.利用荧光光谱变化的波长调制与检测利用荧光光谱变化的波长调制与检测 该种波长调制原理如图8.2-17所示。使用红外线激励的荧光体 吸收LED（SiGaAs)发出的波长为0.94um的光，利用反斯托克斯效应可产生比激励波长更短（0.55um）的荧光。若用频谱表示，则红外线激励光为 ，光谱中红色 ，光谱中红色 谱线的光强随温度增大，而绿色 谱线光强则随温度减少，是温度的单值函数，并且与激励光谱 基本无关，这是因为 和 的谱线被照射谱 中相同的部分所激励。该种调制的解调（或称检测）的方法是双波长双光检测。图8.2-17 利用荧光光谱变化的波长调制与检测2024/4/19 周五428.3 光纤布拉格光栅传感器光纤布拉格光栅（FiberBraggGrating,FBG）传感器是一种近年来发展起来的新型光纤传感器。其基本原理是将光纤特定位置制成折射率周期分布的光栅区，于是特定波长（布拉格反射光）的光波在这个区域内将被反射。反射的中心波长信号跟光栅周期和纤芯的有效折射率有关。2024/4/19 周五43将光栅区用作传感区，当被传感物质温度、结构或是位置发生变化的时候，光栅的周期和纤芯模的有效折射率将会发生相应的变化，从而改变Bragg中心波长。通过光谱分析仪或是其它的波长解调技术对反射光的Bragg波长进行检测就可以获得待测参量的变化情况（见图2）。2024/4/19 周五44将FBG传感器用于工程监测，其最大优势在于可以将具有不同栅距的布拉格光栅间隔地制作在同一根光纤上，用同一根光纤复用多个FBG传感器，实现对待测结构的准分布式的测量。FBG传感系统结构如图3。2024/4/19 周五45光纤Bragg光栅在桥梁、通讯、建筑、机械、医疗、航海、航天、矿业等领域都能发挥重要作用，所以具有广阔的应用前景。它具有体积小、重量轻、与光纤兼容、插入损耗低、性能长期稳定性好等特点。特别适合在易燃，易爆，和强电磁等恶劣环境下使用。FBG技术的特点：测量精度高FBG应力测量精度可以达到1，温度测量精度可以达到0.1。响应时间短单个FBG传感器响应时间小于0.01s。（时间与FBG传感器距离监控器实际距离有关）测量范围大应变测量可以超过10000。2024/4/19 周五468.3.18.3.1 传感原理传感原理光纤光栅的Bragg波长是随和而变化的，因此Bragg波长对于外界力、热负荷等极为敏感。应变和压力影响Bragg波长是由于光栅周期的伸缩以及弹光效应引起的，而温度影响Bragg波长是由于热膨胀效应和热光效应引起的。当外界的温度、应力和压力等参量发生变化时，Bragg波长的变化可表示为B=2neff+2neff(8.3-2)2024/4/19 周五472024/4/19 周五482024/4/19 周五492024/4/19 周五508.3.2 解调技术解调技术2024/4/19 周五518.3.38.3.3 封装增敏和复用技术封装增敏和复用技术由于裸的光纤光栅直径只有125m，在恶劣的工程环境中容易损伤，只有对其进行保护性的封装（如埋入衬底材料中），才能赋于光纤光栅更稳定的性能，延长其寿命传感器才能交付使用。同时，通过设计封装的结构，选用不同的封装材料，可以实现温度补偿，应力和温度的增敏等功能，这类“功能型封装”的研究正逐渐受到重视。布拉格光纤光栅复用传感技术具有减少昂贵的传感元件、降低系统成本、节省能量和使用空间等优点。当布拉格光纤光栅受到应力作用或环境温度改变时，它的布拉格波长按照一定的规律发生漂移，也就是说布拉格光纤光栅传感器是波长唯一编码的。当各个光栅光谱空间必须互不重叠时，我们可以方便地将波分复用技术应用于FBG传感系统中。因为波长编码是FBG的一个重要特征，所以波分复用在复用技术中占有重要地位，但在实际的传感网络设计中，时分复用（TDM）和空分复用（SDM）技术，也有几种混合复用技术的使用方式。
