渝湘高速公路F1合同段圆型墩盖梁支架计算
F1合同段有五座大桥，根据图纸说明，其中K2+139田坝大桥盖梁几何尺寸为砼自重最大为37.2m3，以该桥计算为例。
一、结构简图

二、结构计算
1、小分配梁计算
A、荷载计算
荷载P1=砼自重+模板自重+支架自重+施工人员及小型机具
砼自重：混凝土70.12m3，容重取26kN /m3；
荷载70.12×26=1823.1kN
模板自重：取160kg/㎡，荷载160×150×10/1000＝240kN
小分配梁自重：小分配梁采用［16，共30根
荷载30×4×17.2×10/1000＝20.64kN
施工人员及小型机具：取30KN
P=1823.1+240+20.64+30=2113.74KN
线性荷载q＝2113.74/30/1.9＝37.08kN/m
B、强度计算
M＝1/8×q×l2＝1/8×37.08×1.92＝16.73KN·m
σ＝M/W＝16.73×106/108.3×103＝154.48Mpa
C、刚度计算
挠度ω＝5ql4/384EI
＝（5×37.08×19004）/（384×2.06×105×8662000）
＝3.52mm
2、主梁计算
A、荷载计算P2
主梁取工40，自重22×67.6×2×10/1000＝29.74kN
斜撑取双肢［16，自重（5.73+3.32）×2×17.231×10/1000×2＝6.24kN
计算荷载（2113.74+29.74+6.24）/2/22＝48.86kN/m

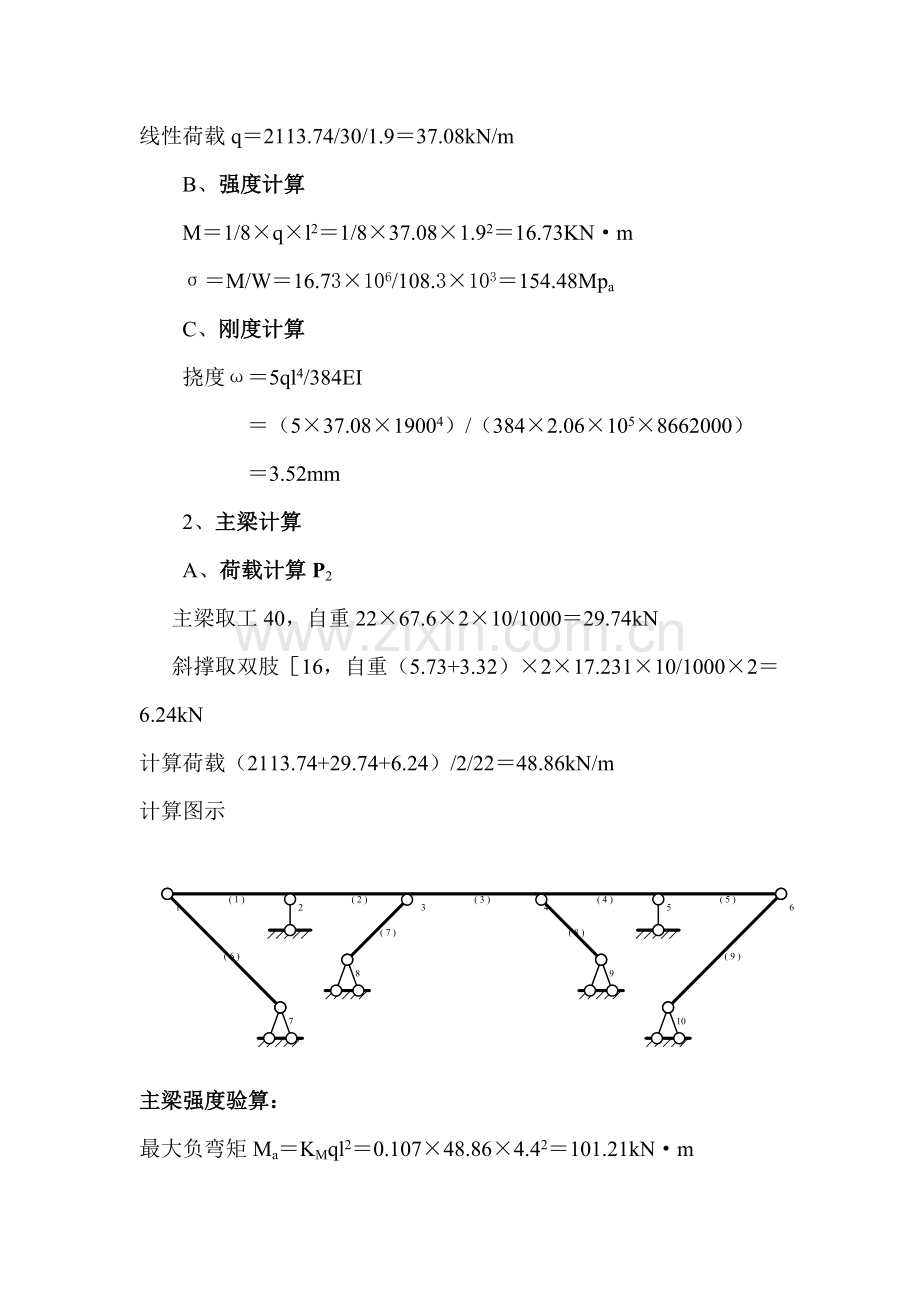

计算图示

主梁强度验算：
最大负弯矩Ma＝KMql2＝0.107×48.86×4.42＝101.21kN·m
应力σ＝M/W＝101.21×106/1085700＝93.22Mpa
主梁刚度验算：
最大挠度ω＝Kωql4/100EI＝0.632×48.86×44004/（100×2.05×105×217140000）＝－2.6mm
斜撑强度验算：
主梁剪力Vz＝Kvql＝0.464×48.86×4.4＝99.75kN
Vy＝Kvql＝0.464×48.86×4.4＝99.75kN
支反力F＝Vz+ Vy＝99.75×2＝199.5kN
最大轴力N＝√2×F＝1.414×199.5＝282.1kN
应力σ＝N/A＝282.1×103/（2195×2）＝64.26Mpa
3、预埋件计算
主梁预埋件荷载计算
主梁剪力Vz＝Kvql＝0.607×48.86×4.4＝130.5kN
Vy＝Kvql＝0.536×48.86×4.4＝115.23kN
支反力F＝Vz+ Vy＝130.5+115.23＝245.73kN
斜撑预埋件荷载计算
主梁剪力Vz＝Kvql＝0.464×48.86×4.4＝99.75kN
Vy＝Kvql＝0.464×48.86×4.4＝99.75kN
支反力F＝Vz+ Vy＝99.75×2＝199.5kN
取最大荷载V＝F＝245.73kN做为计算荷载
预埋件如图所示
锚筋为6φ25，其布置如图所示

剪力计算
1.5As1fst1＋As2fst2＝1.5×3×490.9×215＋3×490.9×215＝791.58kN＞K1Vj＝1.55×245.73＝380.88kN
弯矩计算
0.85h0 As1fst1=0.85×0.2×3×490.9×215＝53.83kN·m＞K2Mj＝1.50×245.73×0.13＝47.92kN·m
预埋件安全
