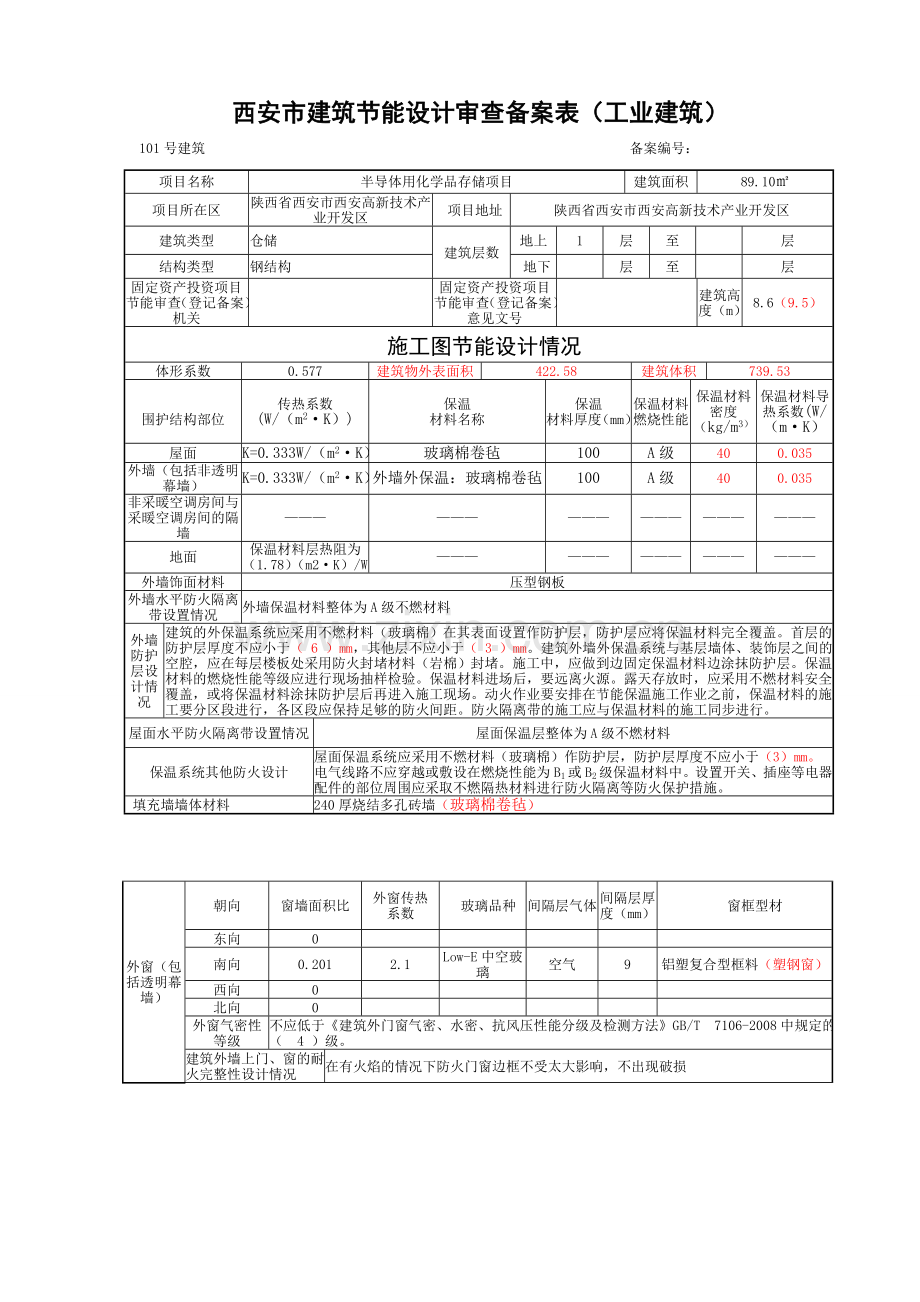

西安市建筑节能设计审查备案表（工业建筑） 101号建筑备案编号：项目名称半导体用化学品存储项目　建筑面积 89.10㎡　项目所在区陕西省西安市西安高新技术产业开发区项目地址陕西省西安市西安高新技术产业开发区建筑类型仓储建筑层数地上 1 层至层结构类型钢结构地下层至层固定资产投资项目节能审查（登记备案）机关固定资产投资项目节能审查（登记备案）意见文号建筑高度（m） 8.6（9.5）施工图节能设计情况体形系数 0.577 建筑物外表面积 422.58 建筑体积 739.53 围护结构部位传热系数 (W/（m2·K）) 保温材料名称保温材料厚度（mm）保温材料燃烧性能保温材料密度（kg/m3）保温材料导热系数(W/（m·K）屋面 K=0.333W/（m2·K）玻璃棉卷毡 100 A级 40 0.035 外墙（包括非透明幕墙） K=0.333W/（m2·K）外墙外保温：玻璃棉卷毡 100 A级 40 0.035 非采暖空调房间与采暖空调房间的隔墙 ——— ——— ——— ——— ——— ——— 地面保温材料层热阻为（1.78）（m2·K）/W ——— ——— ——— ——— ——— 外墙饰面材料压型钢板外墙水平防火隔离带设置情况外墙保温材料整体为A级不燃材料外墙防护层设计情况建筑的外保温系统应采用不燃材料（玻璃棉）在其表面设置作防护层，防护层应将保温材料完全覆盖。首层的防护层厚度不应小于（ 6 ）mm，其他层不应小于（ 3 ）mm。建筑外墙外保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封堵材料（岩棉）封堵。施工中，应做到边固定保温材料边涂抹防护层。保温材料的燃烧性能等级应进行现场抽样检验。保温材料进场后，要远离火源。露天存放时，应采用不燃材料安全覆盖，或将保温材料涂抹防护层后再进入施工现场。动火作业要安排在节能保温施工作业之前，保温材料的施工要分区段进行，各区段应保持足够的防火间距。防火隔离带的施工应与保温材料的施工同步进行。屋面水平防火隔离带设置情况屋面保温层整体为A级不燃材料保温系统其他防火设计屋面保温系统应采用不燃材料（玻璃棉）作防护层，防护层厚度不应小于（3）mm。电气线路不应穿越或敷设在燃烧性能为B1或B2级保温材料中。设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保护措施。填充墙墙体材料 240厚烧结多孔砖墙（玻璃棉卷毡）外窗（包括透明幕墙）朝向窗墙面积比外窗传热系数玻璃品种间隔层气体间隔层厚度（mm）窗框型材东向 0 南向 0.201 2.1 Low-E中空玻璃空气 9 铝塑复合型框料（塑钢窗）西向 0 北向 0 外窗气密性等级不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008中规定的（ 4 ）级。建筑外墙上门、窗的耐火完整性设计情况在有火焰的情况下防火门窗边框不受太大影响，不出现破损生活给水系统分区无分区）建筑给水引入管是否设置计量水表有给水供水系统配水支管处供水压力大于0.2Mpa者设置的减压措施景观用水水源绿化浇洒采用的高效节水灌溉方式卫生器具及配件其他节水设计说明直管形荧光灯配用的电子镇流器或节能型电感镇流器情况荧光灯配置高效节能电子镇流器，灯具功率因数不低于0.9。其他电气节能设计说明 1、适当加大导线面积，减少线路损耗。2、楼梯间等公共照明采用声光控自熄延时开关控制，做到人走灯灭。太阳能热水系统应用安装面积（m2）使用太阳能热水系统应用的相应建筑面积（m2）太阳能热水系统选型辅助热源使用太阳能热水系统应用的户数（户）安装部位太阳能光电应用总装机容量（KWP）安装面积（m2）安装部位地源热泵地埋管地源热泵系统□ 污水水源热泵系统□ 其它（）机组制冷量（KW）占总制冷量比例（%）其它可再生能源应用措施再生水的用途及水质标准再生水的用量（m3/d）再生水利用率（%）再生水的计量装置安全保障措施固定资产投资项目节能审查（登记备案）意见规定的其他节能设计设计单位承诺：本备案表填报的设计内容与施工图设计文件（含设计变更文件）中的设计内容完全一致；在通过建筑节能设计审查备案后，不擅自变更建筑节能设计内容；确需修改时，设计单位不作出降低建筑节能效果的设计变更，并在设计变更文件中注明“未经原施工图审查机构审查合格，本设计文件无效”和“未重新到建设行政主管部门办理建筑节能设计审查备案，本设计文件无效”。若有执法文书需送达我单位，按如下的通讯地址邮寄，可视为送达。设计单位：（公章）年月日施工图审查机构承诺：我单位审查本备案表后，审查意见为：本备案表填报的设计内容符合建筑节能标准规定，并与经我单位审查合格并在我单位存档的施工图设计文件（含设计变更文件）的设计内容完全一致；在通过建筑节能设计审查备案后，对擅自变更建筑节能设计内容，降低建筑节能效果的设计变更不予通过施工图审查。该项目经审查合格后的施工图设计文件（含设计变更文件）、建筑专业节能计算书原件、集中采暖（空调）热冷负荷计算书原件、集中采暖室内及室外管网水力平衡计算书原件等在我单位归档保存，如各级建设行政主管部门需要检查，与如下的项目负责人联系后，我单位将积极配合，及时送达。若有执法文书需送达我单位，按如下的通讯地址邮寄，可视为送达。施工图审查机构：（公章）年月日签字专业建筑结构给排水暖通空调电气设计专业负责人校对审核专业建筑结构给排水暖通空调电气审定审查人（签字）项目负责人联系电话项目负责人（签字）联系电话地址邮编地址邮编施工单位承诺：我单位认真核对本备案表后，意见为：本备案表填报的设计内容和建设单位与我单位签订的施工合同中约定的施工图设计文件（含设计变更文件）中的设计内容完全一致；我单位严格按照本备案表填报的设计内容及与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行施工。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。施工单位：（公章）年月日监理单位承诺：我单位认真核对本备案表后，意见为：本备案表填报的设计内容和建设单位与施工单位签订的施工合同中约定的施工图设计文件（含设计变更文件）中的设计内容完全一致；我单位严格按照本备案表填报的设计内容及与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行监理。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。监理单位：（公章）年月日项目经理（签字）联系电话总监理工程师（签字）联系电话地址邮编地址邮编建设单位承诺：我单位严格按与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行招标、签订施工合同、组织验收，对不符合与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）要求的项目不出具竣工验收合格报告，并在建设项目施工、销售现场入口处向社会公示本项目的节能信息。不擅自变更建筑节能设计内容，确需修改时，我单位委托设计单位修改，并将设计变更文件送原施工图审查单位审查；审查合格后，我单位和监理单位签署意见，由我单位重新到建设行政主管部门办理建筑节能设计审查备案后方可按设计变更文件施工。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。建设单位：（公章）法定代表人（签章）：年月日项目负责人（签字）联系电话地址邮编建设项目所在辖区开发区[或城改办]复核审查及备案意见经我单位复核审查，意见为：本备案表填报的设计内容符合建筑节能标准规定，复核审查合格，予以建筑节能设计审查备案；我单位严格按照与本备案表填报的设计内容一致的经审核合格的施工图设计文件（含设计变更文件）进行施工过程监督检查、项目竣工节能专项审核。对未经项目竣工节能专项审核或审核不合格的建设项目不予竣工验收备案。经办人（签字）：（公章）西安市建筑节能设计审查备案表（工业建筑） 102号建筑备案编号：项目名称半导体用化学品存储项目　建筑面积 1520.25㎡　项目所在区陕西省西安市西安高新技术产业开发区项目地址陕西省西安市西安高新技术产业开发区建筑类型仓库建筑层数地上 1 层至 2 层结构类型钢结构地下 1 层至层固定资产投资项目节能审查（登记备案）机关固定资产投资项目节能审查（登记备案）意见文号建筑高度（m） 10.6（10.9或9.7）施工图节能设计情况体形系数 0.268 建筑物外表面积 2543.21 建筑体积 9474.45 围护结构部位传热系数 (W/（m2·K）) 保温材料名称保温材料厚度（mm）保温材料燃烧性能保温材料密度（kg/m3）保温材料导热系数(W/（m·K）屋面 K=0.333W/（m2·K）玻璃棉卷毡 100 A级 40 0.035 外墙（包括非透明幕墙） K=0.333W/（m2·K）外墙外保温：玻璃棉卷毡 100 A级 40 0.035 非采暖空调房间与采暖空调房间的隔墙 ——— ——— ——— ——— ——— ——— 地面保温材料层热阻为（1.78）（m2·K）/W ——— ——— ——— ——— ——— 外墙饰面材料压型钢板外墙水平防火隔离带设置情况外墙保温材料整体为A级不燃材料外墙防护层设计情况建筑的外保温系统应采用不燃材料（玻璃棉）在其表面设置作防护层，防护层应将保温材料完全覆盖。首层的防护层厚度不应小于（ 6 ）mm，其他层不应小于（ 3 ）mm。建筑外墙外保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封堵材料（岩棉）封堵。施工中，应做到边固定保温材料边涂抹防护层。保温材料的燃烧性能等级应进行现场抽样检验。保温材料进场后，要远离火源。露天存放时，应采用不燃材料安全覆盖，或将保温材料涂抹防护层后再进入施工现场。动火作业要安排在节能保温施工作业之前，保温材料的施工要分区段进行，各区段应保持足够的防火间距。防火隔离带的施工应与保温材料的施工同步进行。屋面水平防火隔离带设置情况屋面保温层整体为A级不燃材料保温系统其他防火设计屋面保温系统应采用不燃材料（玻璃棉）作防护层，防护层厚度不应小于（3）mm。电气线路不应穿越或敷设在燃烧性能为B1或B2级保温材料中。设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保护措施。填充墙墙体材料 240厚烧结多孔砖墙外窗（包括透明幕墙）朝向窗墙面积比外窗传热系数玻璃品种间隔层气体间隔层厚度（mm）窗框型材东向 0.183 2.1 Low-E中空玻璃空气 9 铝塑复合型框料（塑钢窗）南向 0.167 2.1 Low-E中空玻璃空气 9 铝塑复合型框料（塑钢窗）西向 0.199 2.1 Low-E中空玻璃空气 9 铝塑复合型框料（塑钢窗）北向 0.117 2.1 Low-E中空玻璃空气 9 铝塑复合型框料（塑钢窗）外窗气密性等级不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008中规定的（ 4 ）级。建筑外墙上门、窗的耐火完整性设计情况在有火焰的情况下防火门窗边框不受太大影响，不出现破损生活给水系统分区无分区建筑给水引入管是否设置计量水表有给水供水系统配水支管处供水压力大于0.2Mpa者设置的减压措施景观用水水源绿化浇洒采用的高效节水灌溉方式卫生器具及配件采用感应式洗手盆，感应式小便器，节能型4L/5L两档座便器。（现场洗手盆不是感应式）其他节水设计说明入户管设置水表。直管形荧光灯配用的电子镇流器或节能型电感镇流器情况荧光灯配置高效节能电子镇流器，灯具功率因数不低于0.9。其他电气节能设计说明 1、适当加大导线面积，减少线路损耗。2、楼梯间等公共照明采用声光控自熄延时开关控制，做到人走灯灭。太阳能热水系统应用安装面积（m2）使用太阳能热水系统应用的相应建筑面积（m2）太阳能热水系统选型辅助热源使用太阳能热水系统应用的户数（户）安装部位太阳能光电应用总装机容量（KWP）安装面积（m2）安装部位地源热泵地埋管地源热泵系统□ 污水水源热泵系统□ 其它（）机组制冷量（KW）占总制冷量比例（%）其它可再生能源应用措施再生水的用途及水质标准再生水的用量（m3/d）再生水利用率（%）再生水的计量装置安全保障措施固定资产投资项目节能审查（登记备案）意见规定的其他节能设计设计单位承诺：本备案表填报的设计内容与施工图设计文件（含设计变更文件）中的设计内容完全一致；在通过建筑节能设计审查备案后，不擅自变更建筑节能设计内容；确需修改时，设计单位不作出降低建筑节能效果的设计变更，并在设计变更文件中注明“未经原施工图审查机构审查合格，本设计文件无效”和“未重新到建设行政主管部门办理建筑节能设计审查备案，本设计文件无效”。若有执法文书需送达我单位，按如下的通讯地址邮寄，可视为送达。设计单位：（公章）年月日施工图审查机构承诺：我单位审查本备案表后，审查意见为：本备案表填报的设计内容符合建筑节能标准规定，并与经我单位审查合格并在我单位存档的施工图设计文件（含设计变更文件）的设计内容完全一致；在通过建筑节能设计审查备案后，对擅自变更建筑节能设计内容，降低建筑节能效果的设计变更不予通过施工图审查。该项目经审查合格后的施工图设计文件（含设计变更文件）、建筑专业节能计算书原件、集中采暖（空调）热冷负荷计算书原件、集中采暖室内及室外管网水力平衡计算书原件等在我单位归档保存，如各级建设行政主管部门需要检查，与如下的项目负责人联系后，我单位将积极配合，及时送达。若有执法文书需送达我单位，按如下的通讯地址邮寄，可视为送达。施工图审查机构：（公章）年月日签字专业建筑结构给排水暖通空调电气设计专业负责人校对审核专业建筑结构给排水暖通空调电气审定审查人（签字）项目负责人联系电话项目负责人（签字）联系电话地址邮编地址邮编施工单位承诺：我单位认真核对本备案表后，意见为：本备案表填报的设计内容和建设单位与我单位签订的施工合同中约定的施工图设计文件（含设计变更文件）中的设计内容完全一致；我单位严格按照本备案表填报的设计内容及与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行施工。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。施工单位：（公章）年月日监理单位承诺：我单位认真核对本备案表后，意见为：本备案表填报的设计内容和建设单位与施工单位签订的施工合同中约定的施工图设计文件（含设计变更文件）中的设计内容完全一致；我单位严格按照本备案表填报的设计内容及与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行监理。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。监理单位：（公章）年月日项目经理（签字）联系电话总监理工程师（签字）联系电话地址邮编地址邮编建设单位承诺：我单位严格按与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）进行招标、签订施工合同、组织验收，对不符合与本备案表填报的设计内容一致的施工图设计文件（含设计变更文件）要求的项目不出具竣工验收合格报告，并在建设项目施工、销售现场入口处向社会公示本项目的节能信息。不擅自变更建筑节能设计内容，确需修改时，我单位委托设计单位修改，并将设计变更文件送原施工图审查单位审查；审查合格后，我单位和监理单位签署意见，由我单位重新到建设行政主管部门办理建筑节能设计审查备案后方可按设计变更文件施工。如有违反，我单位自愿接受按法律法规及相关规定作出的行政处理。若有执法文书需送达我单位，按如下的地址邮寄，可视为送达。建设单位：（公章）法定代表人（签章）：年月日项目负责人（签字）联系电话地址邮编建设项目所在辖区开发区[或城改办]复核审查及备案意见经我单位复核审查，意见为：本备案表填报的设计内容符合建筑节能标准规定，复核审查合格，予以建筑节能设计审查备案；我单位严格按照与本备案表填报的设计内容一致的经审核合格的施工图设计文件（含设计变更文件）进行施工过程监督检查、项目竣工节能专项审核。对未经项目竣工节能专项审核或审核不合格的建设项目不予竣工验收备案。经办人（签字）：（公章）填表说明一、本表所填内容应与经审查合格的节能设计文件一致。二、表中项目名称、项目地址与《建设工程规划许可证》一致。三、固定资产投资项目节能审查（登记备案）机关为根据国家发展和改革委员会《固定资产投资项目节能评估和审查暂行办法》规定的固定资产投资项目节能审查（登记备案）机关，固定资产投资项目节能审查（登记备案）意见文号为根据国家发展和改革委员会《固定资产投资项目节能评估和审查暂行办法》规定，固定资产投资项目节能审查（登记备案）机关审查后出具的固定资产投资项目节能审查（登记备案）意见的文号。工业建筑应根据办事指南的申报材料中的节能设计依据的政府有关部门的批复文件及附件复印件，提交该项目的固定资产投资项目节能审查（登记备案）意见。四、保温系统其他防火设计应根据《建筑设计防火规范》等，注明建筑保温系统的施工规定等防火设计。五、热源形式包括：城市热网、锅炉房、热泵机组等；六、室内采暖系统的制式包括：双管系统、跨越式单管系统；七、室内采暖方式包括：散热器采暖、热水地面辐射供暖、热水吊顶辐射板供暖等；八、建筑给水引入管是否设置计量水表：经施工图审查机构审查建筑给水引入管已设置计量水表后，填“是”。九、本表第17页与第18页需正反双面打印；可采用A4纸或A3纸，可调整字体，不可调整内容。十、建筑节能设计专项抽查的建筑节能施工图设计文件应包括：(1)建筑专业：设计说明、工程做法表、平面图、立面图、围护结构的细部构造墙体详图；(2)暖通空调专业：设计说明、表达冷热源计量、热力入口计量、分户计量、分室调温控制的平面图、系统图（或原理图）；(3)电气专业：设计说明、表达用电分项计量的平面图、系统图（或原理图）；(4)给水排水专业：设计总说明、分户计量、给水系统图；(5)雨水利用设施、中水利用设施的各专业图纸；(6)太阳能热水系统等可再生能源建筑应用的各专业图纸；(7)绿色建筑的交绿色设计自评估报告、绿色设计设计文件；(8)节能相关设计变更文件；(9)其他建筑节能相关图纸。
