大地坐标转换为施工坐标

学习—————好资料

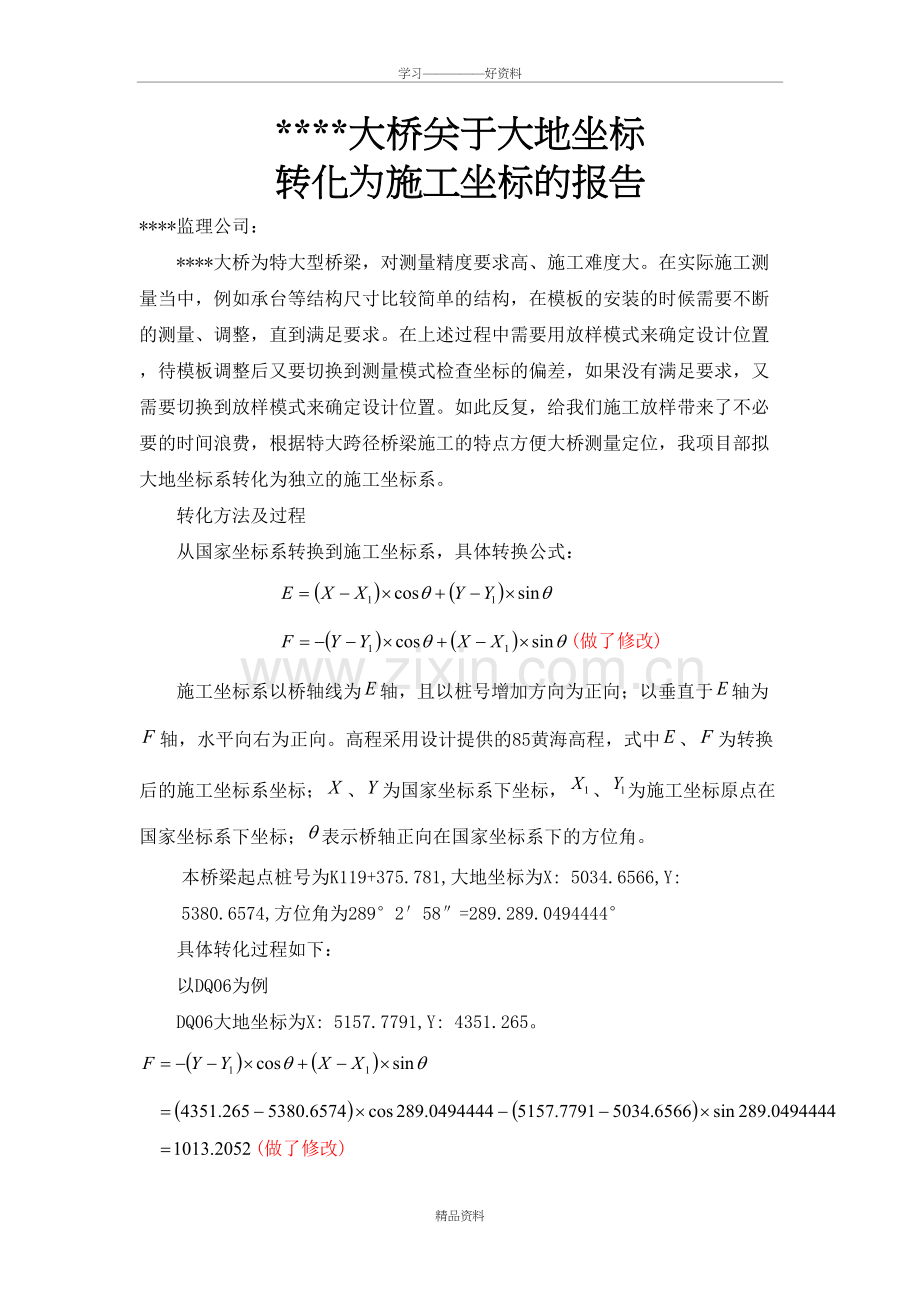

****大桥关于大地坐标
转化为施工坐标的报告
****监理公司：
****大桥为特大型桥梁，对测量精度要求高、施工难度大。在实际施工测量当中，例如承台等结构尺寸比较简单的结构，在模板的安装的时候需要不断的测量、调整，直到满足要求。在上述过程中需要用放样模式来确定设计位置，待模板调整后又要切换到测量模式检查坐标的偏差，如果没有满足要求，又需要切换到放样模式来确定设计位置。如此反复，给我们施工放样带来了不必要的时间浪费，根据特大跨径桥梁施工的特点方便大桥测量定位，我项目部拟大地坐标系转化为独立的施工坐标系。
转化方法及过程
从国家坐标系转换到施工坐标系，具体转换公式：

(做了修改)
施工坐标系以桥轴线为轴，且以桩号增加方向为正向；以垂直于轴为轴，水平向右为正向。高程采用设计提供的85黄海高程，式中、为转换后的施工坐标系坐标；、为国家坐标系下坐标，、为施工坐标原点在国家坐标系下坐标；表示桥轴正向在国家坐标系下的方位角。
本桥梁起点桩号为K119+375.781,大地坐标为X: 5034.6566,Y: 5380.6574,方位角为289°2′58″=289.289.0494444°
具体转化过程如下：
以DQ06为例
DQ06大地坐标为X: 5157.7791,Y: 4351.265。

(做了修改)

见下图：

由上可知，DQ06的施工坐标为（X:1013.205，Y:-219.197）。
用以上公式同样可以求出控制点施工坐标，列表如下：
点号
大地坐标
施工坐标

X
Y
X
Y
-
-
-
-
-
-
-
-
-

-
-
-
-
-
DQ06
5157.7791
4351.2650
1013.2053
-219.5972
-
-
-
-
-
-
-
-
-

在全桥施工当中施工坐标系的建立会给我部施工带来很大的便利，有利于****大桥的快速、优质的完成。望贵单位批准。

****大桥项目部
_年_月_日
