桥梁工程练习题C.doc

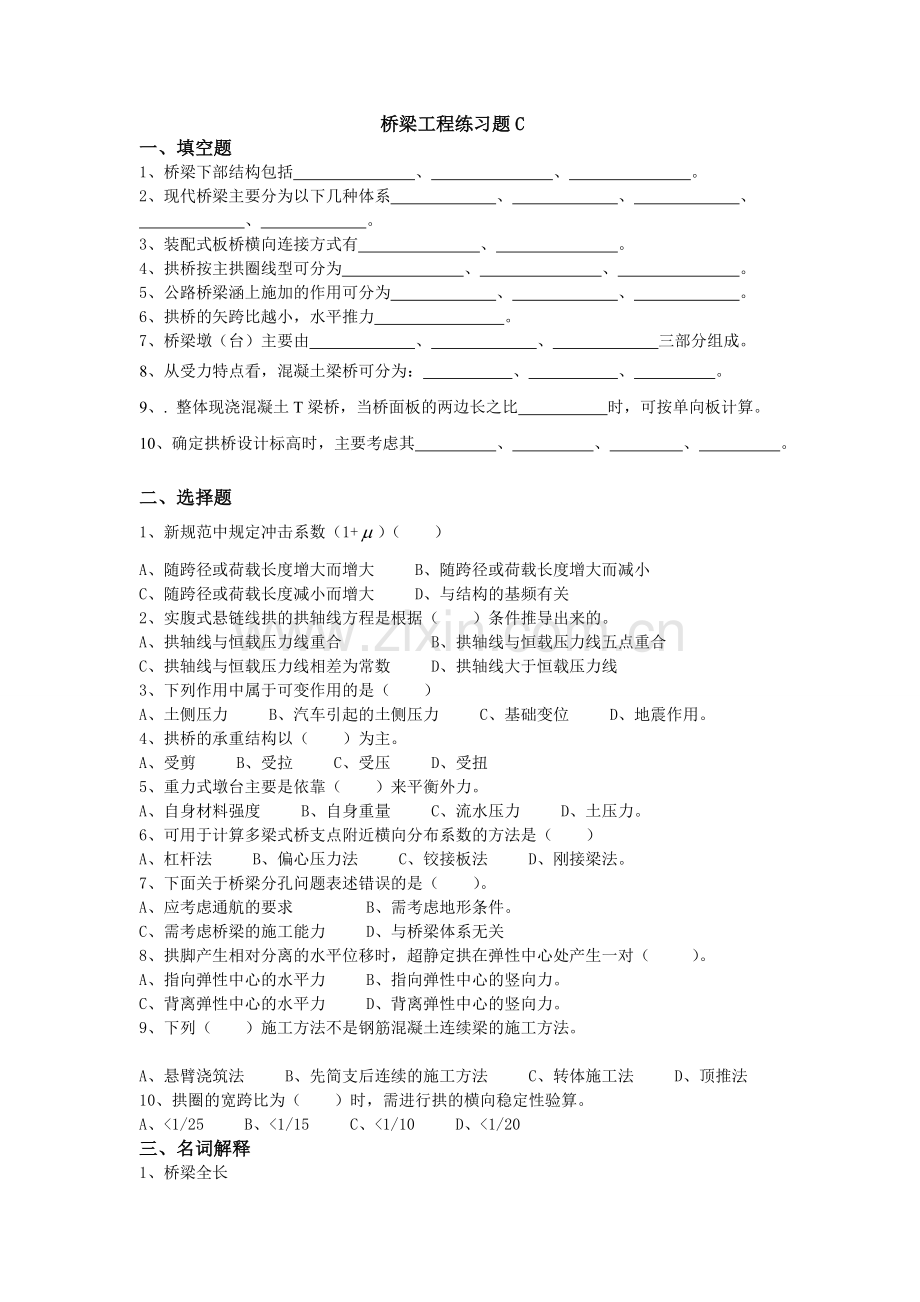

桥梁工程练习题C
一、填空题
1、桥梁下部结构包括 、 、 。
2、现代桥梁主要分为以下几种体系 、 、 、
、 。
3、装配式板桥横向连接方式有 、 。
4、拱桥按主拱圈线型可分为 、 、 。
5、公路桥梁涵上施加的作用可分为 、 、 。
6、拱桥的矢跨比越小，水平推力 。
7、桥梁墩（台）主要由 、 、 三部分组成。
8、从受力特点看，混凝土梁桥可分为： 、 、 。
9、. 整体现浇混凝土T梁桥，当桥面板的两边长之比 时，可按单向板计算。
10、确定拱桥设计标高时，主要考虑其 、 、 、 。

二、选择题
1、新规范中规定冲击系数（1+）（ ）
A、随跨径或荷载长度增大而增大 B、随跨径或荷载长度增大而减小
C、随跨径或荷载长度减小而增大 D、与结构的基频有关
2、实腹式悬链线拱的拱轴线方程是根据（ ）条件推导出来的。
A、拱轴线与恒载压力线重合 B、拱轴线与恒载压力线五点重合
C、拱轴线与恒载压力线相差为常数 D、拱轴线大于恒载压力线
3、下列作用中属于可变作用的是（ ）
A、土侧压力 B、汽车引起的土侧压力 C、基础变位 D、地震作用。
4、拱桥的承重结构以（ ）为主。
A、受剪 B、受拉 C、受压 D、受扭
5、重力式墩台主要是依靠（ ）来平衡外力。
A、自身材料强度 B、自身重量 C、流水压力 D、土压力。
6、可用于计算多梁式桥支点附近横向分布系数的方法是（ ）
A、杠杆法 B、偏心压力法 C、铰接板法 D、刚接梁法。
7、下面关于桥梁分孔问题表述错误的是（ ）。
A、应考虑通航的要求 B、需考虑地形条件。
C、需考虑桥梁的施工能力 D、与桥梁体系无关
8、拱脚产生相对分离的水平位移时，超静定拱在弹性中心处产生一对（ ）。
A、指向弹性中心的水平力 B、指向弹性中心的竖向力。
C、背离弹性中心的水平力 D、背离弹性中心的竖向力。
9、下列（ ）施工方法不是钢筋混凝土连续梁的施工方法。

A、悬臂浇筑法 B、先简支后连续的施工方法 C、转体施工法 D、顶推法
10、拱圈的宽跨比为（ ）时，需进行拱的横向稳定性验算。
A、<1/25 B、<1/15 C、<1/10 D、<1/20
三、名词解释
1、桥梁全长
2、作用效应
3、设计水位
4、拱上建筑
5、简单体系拱桥
四、简答题
1、简述桥梁分孔的影响因素。
2、桥梁伸缩缝的作用是什么？有那些类型？
3、按主梁截面型式分，梁桥可以分成哪几种类型？ 各有何特点？
4、如何确定实腹式悬链线拱桥的拱轴系数？
5、拱桥设计中选择拱轴线有哪些要求？何为理想拱轴线？
6、拱桥不等跨分孔的处理方法有哪些？
7、确定计算跨径为25m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载标准值。
8、桥梁墩台的作用是什么？承受哪些荷载？
9、简述上承式拱桥成桥状态内力计算内容。
10、确定计算跨径为20m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载
标准值。

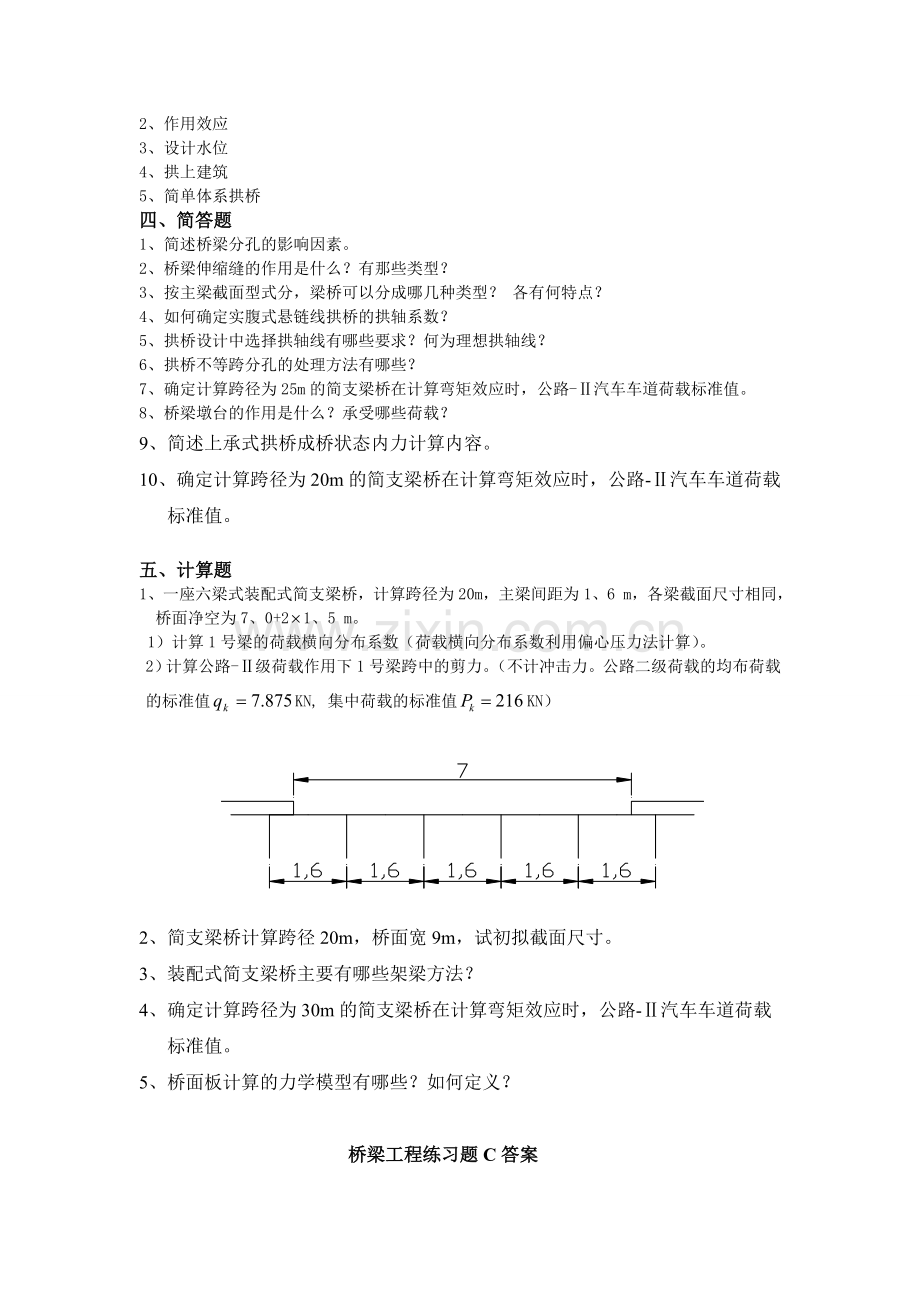

五、计算题
1、一座六梁式装配式简支梁桥，计算跨径为20m，主梁间距为1、6 m，各梁截面尺寸相同，桥面净空为7、0+21、5 m。
1）计算1号梁的荷载横向分布系数（荷载横向分布系数利用偏心压力法计算）。
2）计算公路-Ⅱ级荷载作用下1号梁跨中的剪力。（不计冲击力。公路二级荷载的均布荷载的标准值KN, 集中荷载的标准值KN）

2、简支梁桥计算跨径20m，桥面宽9m，试初拟截面尺寸。
3、装配式简支梁桥主要有哪些架梁方法？
4、确定计算跨径为30m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载
标准值。
5、桥面板计算的力学模型有哪些？如何定义？

桥梁工程练习题C答案
一、填空题
1. 桥墩、桥台、基础
2. 梁式桥、拱式桥、刚构桥、斜拉桥、悬索桥
3. 企口混凝土铰连接、钢板焊接连接
4. 圆弧线、抛物线、悬链线
5. 永久作用、可变作用、偶然作用
6. 越大
7. 墩台帽、墩台身、基础
8. 简支梁桥、连续梁桥、悬臂梁桥
9. 大于等于2
10. 桥面高程、拱顶底面高程、起拱线高程、基础底面高程

二、选择题：
1、d 2、a 3、b 4、c 5、b 6、a 7、d
8、a 9、c 10、d
三、名词解释
1、桥梁全长
答：有桥台的桥梁为两岸桥台翼墙尾端间的距离；无桥台的桥梁为桥面系行车道长度，用L 表示。
2、作用效应
答：作用施加于结构引起的效应，如弯矩M、轴力N、剪力V、扭矩T、挠度f、裂缝宽度W等。
3、设计水位
答：桥梁设计中按规定的设计洪水频率计算所得的高水位。
4、拱上建筑
答：主拱圈以上的行车道系和传载构件或填充物。
5、简单体系拱桥
答：行车道系不参与主拱受力，主拱圈以裸拱形式承载，主拱圈为主要承重结构。
四、简答题
1、简述桥梁分孔的影响因素。
答：1）考虑经济因素：最经济的跨径是使上部结构和下部结构的总造价最低；
2）通航河流：跨径要按通航径宽来确定，其余跨径用经济跨径；变迁性河流，考虑航道可能发生变化，需多设几个通航孔。
3）连续梁桥：为了结构受力合理和用材经济，分跨布置时要考虑合理的跨径比例：三跨1:0.8，五跨1:0.9:0.65。
4）跨越深谷桥需加大跨径；备战桥各孔相等；减少水下工程，加大跨径等。
5）考虑施工能力。
2、桥梁伸缩缝的作用是什么？有那些类型？
答：1）作用
适用桥梁上部结构在气温变化、活载作用、混凝土收缩徐变等因素的影响下变形的需要，保证车辆通过桥面时平稳。
2）类型
U形锌铁皮伸缩装置：用于小型桥梁；钢梳齿板型伸缩装置：变形量40mm以上，用于中、大型桥梁；矩形橡胶条型伸缩装置：伸缩量20～50mm；模数支承式伸缩装置：伸缩量80～1040mm。
3、按主梁截面型式分，梁桥可以分成哪几种类型？ 各有何特点？
答：1）板式截面
包括：整体式矩形实心板、装配式实心板、空心板、异形板。
2）肋梁式截面
拉区混凝土很大程度的挖空，减轻了结构自重，跨越能力得到提高。
3）箱形截面
整体性能好，抗弯、抗扭惯矩大；上下缘均可受压、适合于连续桥梁；适合中等以上跨径桥梁；施工模板复杂
4、如何确定实腹式悬链线拱桥的拱轴系数？
答：采用逐次近似法确定
根据跨径与矢高，先假定一拱轴系数m，确定拱轴线，查表得到cosφj。由cosφj计算拱脚截面恒载强度gj=hd·γ1+d/2cosφj·γ2+h·γ3，计算拱顶截面恒载强度gd=hd·γ1，计算拱轴系数m=gj/gd，若所得m与假设m接近，则所得m为所求的拱轴系数；否则以所得m为假定值重新计算，直至两者相接近为止。
5、拱桥设计中选择拱轴线有哪些要求？何为理想拱轴线？
答：选择拱轴线要尽量减小拱圈截面弯矩，使拱圈各主要截面在荷载作用下的应力分布均匀，最好不出现拉应力；无支架施工拱桥应满足各施工阶段要求。
理想拱轴线：与拱上各种荷载作用下的压力线吻合。主拱圈截面上只有轴向压力，无弯矩和剪力作用，应力均匀，能充分利用材料强度和圬工材料的良好抗压性能。
6、拱桥不等跨分孔的处理方法有哪些？
1）采用不同的矢跨比；2）采用不同的拱脚标高；3）调整拱上建筑的恒载重量；4）采用不同类型的拱跨结构。
7、确定计算跨径为25m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载标准值。
均布荷载7.875KN/m；集中荷载210KN
8、桥梁墩台的作用是什么？承受哪些荷载？
作用：支承桥梁上部结构的荷载，并将它传给地基基础。荷载：桥墩承受上部结构的荷载、流水压力、风力及可能出现的冰荷载、船只、排筏或漂流物的撞击力；桥台承受上部结构的荷载、台背填土及填土上汽车荷载所产生的附加侧压力。
9、简述上承式拱桥成桥状态内力计算内容。
恒载内力计算、活在内力计算、其他荷载内力计算（温度、混凝土收缩徐变、拱脚变位等）、强度、稳定性验算等
10、确定计算跨径为20m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载
标准值。
均布荷载7.875KN/m；集中荷载195KN

五、计算题
解：1）桥梁宽跨比为，可按偏心压力法计算跨中荷载横向分布系数。
①. 求荷载横向分布影响线竖标：

1号梁在两个边主梁处的荷载横向影响线的竖标值为：

②. 绘制荷载横向分布影响线，按最不利位置布载：

③. 计算荷载横向分布系数：

2）计算跨中剪力，可取不变的跨中横向分布系数计算

不计冲击：；双车道：；跨中剪力影响线面积：；跨中剪力影响线竖标：。

2、简支梁桥计算跨径20m，桥面宽9m，试初拟截面尺寸。
答：预应力混凝土T梁，梁高1.3m，主梁间距1.8m。
3、装配式简支梁桥主要有哪些架梁方法？
答：陆地架设法：自行吊车、跨墩门式吊车、摆动架设、移动架设；浮吊架设：浮吊船、固定式悬臂吊；高空架设：联合架桥机、闸门式架桥机、宽穿巷式架桥机、自行吊车、钓鱼法、木扒杆。
4、确定计算跨径为30m的简支梁桥在计算弯矩效应时，公路-Ⅱ汽车车道荷载标准值。
答：P=210KN，q=7.875KN/m
5、桥面板计算的力学模型有哪些？如何定义？
答：单向板：两边长比大于等于2的周边支承板；悬臂板：装配式桥，横向联系弱，边长比大于等于2的板；铰接悬臂板：装配式桥，横向铰接，边长比大于等于2的板。
