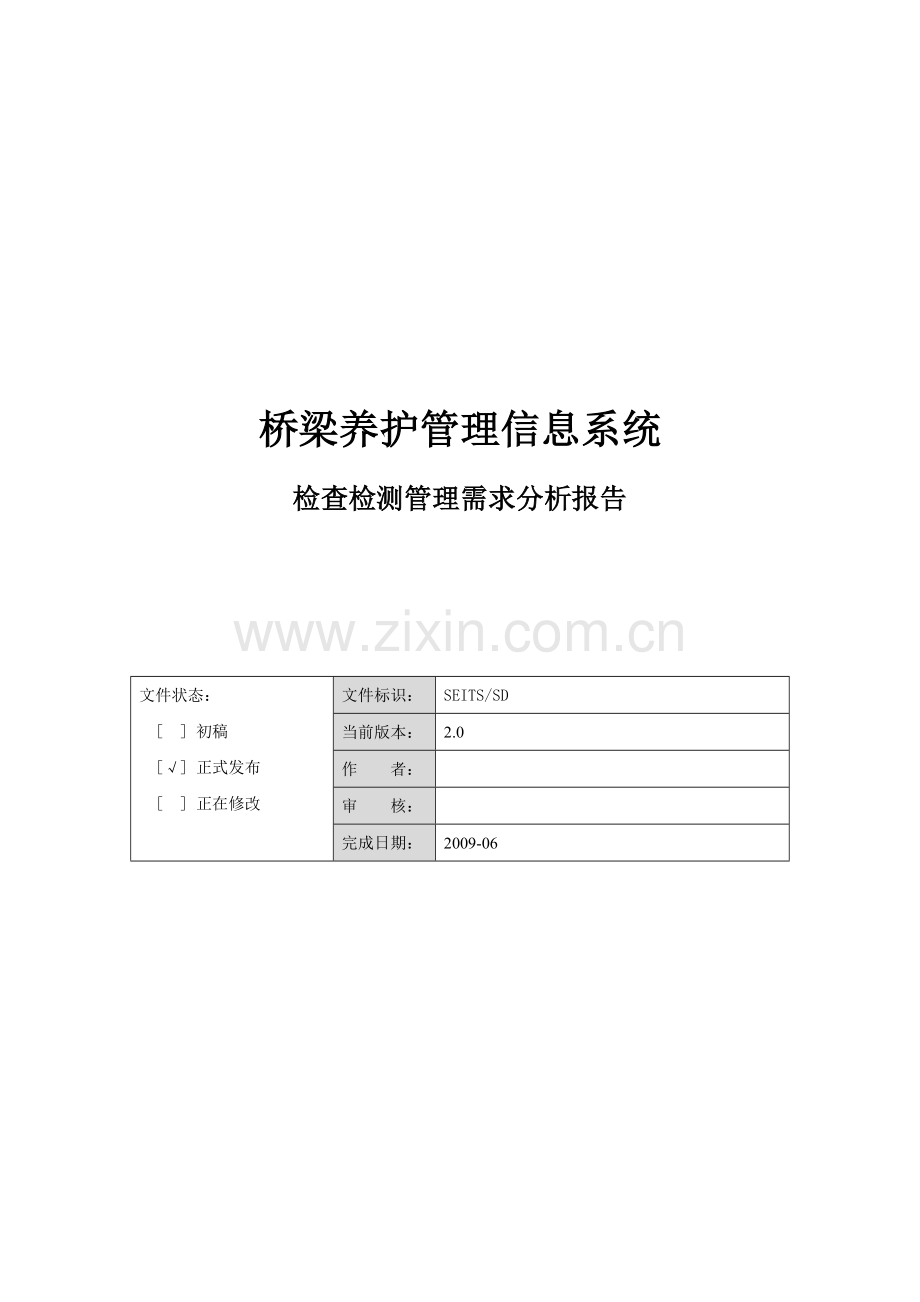

桥梁养护管理信息系统——检查检测管理需求分析报告.docx

桥梁养护管理信息系统
检查检测管理需求分析报告

文件状态：
[ ] 初稿
[√] 正式发布
[ ] 正在修改
文件标识：
SEITS/SD
当前版本：
2.0
作 者：

审 核：

完成日期：
2009-06

目 录
1检查检测管理 3
1.1目标 3
1.2参考文档 3
1.3业务结构 3
1.4系统流程 4
1.4.1日常巡查 4
1.4.2经常检查 5
1.4.3定期检查 6
1.4.4特殊检查 7
1.4.5特殊桥梁监测 8
1.5功能性需求 8
1.5.1日常巡查 8
1.5.2经常检查 8
1.5.3定期检查 9
1.5.4特殊检查 10
1.5.5特殊桥梁监测 11
1.6业务表单 12
1.6.1桥梁日常巡查记录表 12
1.6.2桥梁经常/定期检查记录表 13
1.6.3桥梁特殊检查记录表 33
1.6.4涵洞、通道经常检查记录表 34
1.6.5桥梁检查对应标准 38

1检查检测管理
1.1目标
检查检测管理模块主要实现对桥梁的日常巡查、经常检查、定期检查、特殊检查和大型的特殊桥梁监测系统产生的业务和技术数据的记录和管理，更新和完善桥梁静态、动态数据库，便于用户便捷有效的对桥梁养护系统中检查检测业务进行规范和管理。
1.2参考文档
《京沪高速调研报告调研报告》
《沿江高速调研报告》
《连徐高速调研报告》
《桥梁养护技术规范》
《中国公路桥梁管理系统数据采集指南》
1.3业务结构

（图1 检查检测分类）
检查检测包括日常巡查、经常检查、定期检查、特殊检查和特殊桥梁监测，主要实现检查工作的数据采集、审核、汇总和台帐输出功能。
1.4系统流程
1.4.1日常巡查
1.4.1.1业务流程

（图2 日常巡查业务流程图）
1.4.1.2数据流程

（图3 日常巡查数据流程图）
1.4.2经常检查
1.4.2.1业务流程

（图4 经常检查业务流程图）
1.4.2.2数据流程

（图5 经常检查数据流程图）
1.4.3定期检查
1.4.3.1业务流程

（图6 定期检查业务流程图）
1.4.3.2数据流程

（图7 数据流程图）
1.4.4特殊检查
1.4.4.1业务流程

（图8 特殊检查业务流程图）
1.4.4.2数据流程

（图9 特殊检查数据流程图）
1.4.5特殊桥梁监测
特殊桥梁监测数据由专门的桥梁监测系统直接导入。
1.5功能性需求
1.5.1日常巡查
日常巡查主要针对桥梁短期内易迅速发展而加速破坏的病害和其它设施的损坏，以及可能影响交通安全的障碍和其它不利因素等，同时对日常养护生产情况进行巡视与检查，包括日间巡查、夜间巡查和雨后巡查。日常巡查每天不少于一次（遇到严重雨雪天气改为特殊检查）。
系统针对日常巡查的特点，配合巡查人员的工作，提供巡查数据采集、汇总和管理的功能。巡查人员可以通过现场数据录入PDA然后将数据下载至桥梁管理系统，或者现场将检查结果按格式进行记录，再将记录的信息录入桥梁养护管理系统，内容包括：
管理单位、线路编码、线路名称、上下行位置、桥位桩号、桥梁编码、桥梁名称、养护单位、病害发生位置、病害或缺陷类型、病害尺寸、照片编号、照片、检测人、检测日期等，必要时附图片说明；
系统根据用户录入的检查结果生成《桥梁日常巡查记录表》。对于录入系统的日常巡查数据，由桥梁工程师对之进行有效性和合法性审核，审核通过的数据进入桥梁静、动态数据库，存在问题的数据退回修改或者重新安排检查采集数据；
系统根据采集的巡查数据，整理、汇总生成相应的报表和台帐，方便用户查询和管理。
《桥梁日常巡查记录表》见业务表单1.6.1。
1.5.2经常检查
经常检查的目的是及时了解桥面设施、上部结构、下部结构及附属构造物的技术状况，以便主管部门及时作出处理。经常检查由公司委托专业的检测单位进行，检查的周期根据桥梁技术状况而定，一般每月不得少于一次，汛期应加强不定期检查。
系统针对经常检查的特点，配合巡查人员的工作，提供巡查数据采集、汇总和管理的功能。巡查人员可以通过现场数据录入PDA然后将检查数据上传至桥梁养护管理系统，或者现场将检查结果按格式进行记录，再将记录的信息录入桥梁养护管理系统，内容包括：
管理单位、线路编码、线路名称、上下行、桥位桩号、桥梁编码、桥梁名称、养护单位、病害缺损类型、病害位置、病害程度（轻/重）、病害尺寸、照片编号、照片、检测负责人和填报人、检测日期等，必要时附图片说明；
系统根据用户录入的检查结果生成《桥梁经常检查记录表》、《通道、涵洞经常检查记录表》。对于录入系统的经常检查数据，由桥梁工程师对之进行有效性和合法性审核，审核通过的数据进入桥梁静、动态数据库，存在问题的数据退回修改或者重新安排检查采集数据；
系统根据采集的经常检查数据，整理、汇总生成相应的报表和台帐，用户可按照构件、桥梁部位、病害类型、时间、桥型、施工信息等进行查询和管理桥梁检查数据。
《桥梁经常检查记录表》见业务表单1.6.2。
1.5.3定期检查
定期检查由公司委托的专业单位进行，检查周期根据技术状况确定，最长不得超过三年。新建桥梁交付使用一年后，进行第一次全面检查。临时桥梁每年检查不少于一次。在经常检查中发现重要部（构）件的缺损明显达到三、四、五类技术状况时，应立即安排一次定期检查。
系统针对定期检查的特点，配合巡查人员的工作，提供巡查数据采集、汇总和管理的功能。巡查人员可以通过现场数据录入PDA然后将检查数据下载至桥梁管理系统，或者现场将检查结果按格式进行记录，再将记录的信息录入桥梁养护管理系统，内容包括：
管理单位、线路编码、线路名称、上下行、桥位桩号、桥梁编码、桥梁名称、养护单位、病害缺损类型、病害程度（轻/重）、病害位置、病害尺寸、照片编号、照片、检测负责人和填报人、检测日期等，必要时附图片说明；
系统根据用户录入的检查结果生成《桥梁定期检查记录表》。
针对定期检查内容，受委托检查单位需要整理编写专题报告，对受检桥梁的内容、状况及存在的问题做具体说明，并提出相关建议；报告以电子档或扫描件的形式录入系统。
对于录入系统的定期检查数据以及提交的定期检查专题报告，由桥梁工程师对之进行有效性和合法性审核，审核通过的数据进入桥梁静、动态数据库，存在问题的数据退回修改或者重新安排检查采集数据；
系统根据采集的定期检查数据，整理、汇总生成相应的报表和台帐，用户可按照构件、桥梁部位、病害类型、时间、桥型、施工信息等进行查询和管理桥梁检查数据。
《桥梁定期检查记录表》见业务表单1.6.2。
1.5.4特殊检查
特殊检查由公司委托的专业单位进行，内容是对于遭受地震、滑坡、撞击或超重车辆通过，以及需要提高桥梁荷载等级或对定期检查发现的问题作进一步评判时，对相关桥梁所做的全面现场检查和实验测试分析。
以下四种情况应做专门检查：
1） 定期检查中难以判明损坏原因及程度的桥梁。
2） 桥梁技术状况为四、五类者。
3） 拟通过加固手段提高荷载等级的桥梁。
4） 条件许可时，特殊重要的桥梁在正常使用期间可周期性进行荷载试验。
桥梁遭受洪水、流水、滑坡、地震、风灾、漂流物或船舶撞击，因超重车辆通过或其他异常情况影响造成损害时，应进行应急检查。
系统针对特殊检查的特点，配合巡查人员的工作，提供巡查数据采集、汇总和管理的功能。巡查人员可以通过现场数据录入PDA然后将检查数据下载至桥梁管理系统，或者现场将检查结果按格式进行记录，再将记录的信息录入桥梁养护管理系统，内容包括：
管理机构名称、路线编码、路线名称、上下行、桥位桩号、桥梁编码、桥梁名称、气候状况、检测专题、病害部件、病害类型、病害程度（轻/重）、病害位置、病害尺寸、照片编号、照片、记录人和负责人、检测时间等，必要时附图片说明。
系统根据用户录入的检查结果生成《桥梁特殊检查记录表》。
检测单位根据检测情况整理编写专题报告, 对受检桥梁的内容、状况及存在的问题做具体说明，并提出相关建议；报告以电子档或扫描件的形式录入系统。
对于录入系统的特殊检查数据以及提交的特殊检查专题报告，由桥梁工程师对之进行有效性和合法性审核，审核通过的数据进入桥梁静、动态数据库，存在问题的数据退回修改或者重新安排检查采集数据；
系统根据采集的特殊检查数据，整理、汇总生成相应的报表和台帐，用户可按照构件、桥梁部位、病害类型、时间、桥型、施工信息等进行查询和管理桥梁检查数据。
《桥梁特殊检查记录表》见业务表单1.6.3。
1.5.5特殊桥梁监测
对于重要的大型的桥梁建有专门的桥梁状况监测系统，本养护系统对该监测系统的检测数据进行导入集成。系统提供专门的数据接口，准确及时的将特殊桥梁监测系统的桥梁信息数据导入本系统，桥梁工程师对导入的数据进行合法性和有效性检查，通过后进入桥梁静、动态数据库；系统将特殊桥梁监测结果信息整理、汇总生成相应的报表和台帐，方便用户查询和管理。
1.6业务表单
1.6.1桥梁日常巡查记录表
_______________桥日常巡查记录表
巡查单位：
路线编码

路线名称

桥位桩号

桥梁编码

桥梁名称

巡查时间

部件名称
方向
位置
病害类型
病害描述
紧急情况
上行
下行
紧急
一般
另处
桥面铺装

破损

清洁

积水

护栏

损坏

伸缩缝

混凝土开裂、破损

凹凸不平

异常伸缩

型钢变形

松动、开焊

防眩板

损坏

桥头

沉降

泄水孔

堵塞

填表说明：1、本表记录当日新发现、发展的损坏或缺陷；2、非文字或数字表述的内容以“√”标识；
3、紧急程度中：“紧急”表示建议立即修复，“一般”表示可集中安排养护维修，“另处”表示可结合专项等措施处理或延缓处理。
1.6.2桥梁经常/定期检查记录表
由于经常性检查属于配简单工具的目测检查，检测项目受到限制，检测范围及精度较定期检查少，在经常检查中无法检查的项目可在备注中说明。（表中备注▲的项目为经常检查中不进行检测的项目；备注△的项目在经常检查中只需判断是否存在该病害及病害位置。）
1.6.2.1通用填报表格
1.6.2.1.1翼墙、耳墙检查表
部件编号
病害类型
病害等级
（对应标准：1.6.5.1.2 – 4）
数量
病害位置
照片
备注

风化

㎡

剥落

_______处
_____㎡

空洞、孔洞

㎡

位移

______方向
_____m

挡土能力

鼓肚，砌体松动

㎡

裂缝

长____cm
宽___mm

1.6.2.1.2锥坡护坡检查表
部件编号
病害类型
病害等级
（对应标准：1.6.5.1.2 - 5）
数量
病害位置
照片
备注

铺砌面缺损

㎡

位移

方向_____
______m

冲刷

㎡

勾缝脱落

m

灌木杂草丛生

㎡

脱空

㎡

说明：此处画简图
1.6.2.1.3桥墩检查表
部件编号
病害类型
病害等级
（对应标准：1.6.5.1.2 – 1）
数量
病害位置
照片
备注

剥落、露筋

㎡

蜂窝、麻面

㎡

空洞、孔洞

㎡

钢筋锈蚀

㎡

保护层厚度

mm

▲

磨损

㎡

混凝土碳化

㎡

▲

腐蚀

㎡

位移

方向_____
____m

裂缝

长____cm
宽___mm

防滑块缺损

____处

说明：此处画简图

1.6.2.1.4桥台检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.2 – 2)
数量
病害位置
照片
备注

剥落、露筋

㎡

空洞、孔洞

㎡

磨损

㎡

钢筋锈蚀

㎡

混凝土碳化
经常检查不测
㎡

混凝土腐蚀

㎡

位移

方向_______
_______m-

裂缝

长____cm
宽___mm

1.6.2.1.5墩台检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.2 – 3)
数量
病害位置
照片
备注

蜂窝、麻面

㎡

空洞、孔洞

㎡

冲刷、掏空

㎡

剥落、露筋

㎡

钢筋锈蚀

㎡

磨损

㎡

混凝土碳化

㎡

▲

混凝土腐蚀

cm

▲

基础沉降

cm

滑移和倾斜

长____cm
宽___mm

保护层厚度

mm

位移

方向______
______m

△

裂缝

长____cm
宽___mm

△

说明：1.侧面坐标以右侧上边缘角点作为坐标原点，x轴沿桥梁的横向，y轴竖直向下；
2.底面坐标以右侧下边缘起点作为坐标原点，x轴沿桥梁的横向，y轴沿桥梁的纵向

1.6.2.1.6支座检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.1)

数量
病害位置
照片
备注

老化变质、开裂

长____cm
宽____mm

板式
钢板外露

mm

不均匀鼓凸与脱空

mm

剪切超限

_______度

支座位置串动、脱空

mm

盆式
支座主件损坏

/

聚氟四乙烯滑板磨损

mm

位移超限

mm

转角超限、

度

锚栓剪断

个

支座底板变形、砼压裂

/

钢支座
组件缺陷

/

位移

mm

转角超限
度

钢部件磨损、裂损

/

活动支座功能缺陷

/

支座锚（螺）栓松动、剪断

个

支座垫石缺陷（与底板的空隙）

mm

砼摆式
混凝土脱皮、露筋

㎡

活动支座滑动面不平整、生锈咬死

/

轴承有裂纹、切口或偏移

/

特殊支座
螺纹松动

个

锚螺杆的剪切变形

/

螺帽松动

个

上下座板锈蚀

㎡

上下盆锈蚀

㎡

纵横线扭转

mm

说明：此处画简图

1.6.2.1.7桥面铺装检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.3 – 1)
数量
病害位置
照片
备注

变形（车辙、推移）

㎡

波浪拥包

㎡

泛油

㎡

坑槽

㎡

松散

㎡

桥头跳车

处

裂缝

长度_____m

磨光、脱皮、露骨

㎡

里程增大方向

说明：1.以低桩号侧第一道伸缩缝与右侧护栏内源交点作为坐标原点，x轴沿桥梁的纵向，y轴沿伸缩缝方向
2桥头搭板包括在桥面铺装内

1.6.2.1.8伸缩缝检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.3 – 2)
数量
病害位置
照片
备注

堵塞、卡死

m

锚固混凝土开裂、破损

㎡

凹凸不平

m

异常伸缩

m

松动开焊

m

橡胶条破损

m

型钢变形

m

说明：1.以伸缩缝与右侧护栏内源交点作为坐标原点，x轴沿伸缩缝方向
2.沿里程增大方向，高桩号为缝前，低桩号为缝后
3.伸缩缝缝宽测量位置一次为沿里程增大方向的右侧护栏内缘、主车道与超车道分界点、左侧护栏内缘。

1.6.2.1.9人行道（路缘石）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.3 –3)
数量
病害位置
照片
备注

蜂窝、麻面

㎡

破损

㎡

裂缝

长___cm
宽____mm

剥落

㎡

说明：此处画简图

1.6.2.1.10护栏检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.3 –4)
数量
病害位置
照片
备注

损坏、缺失

_____m

裂缝

长___cm
宽____mm

变形过大

m

锈蚀

m

破损

m

说明：1.以低桩号侧护栏最高点作为坐标原点，x轴沿桥的纵向，y轴沿竖直向下

1.6.2.1.11排水系统检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.1.3 –5)
数量
病害位置
照片
备注

桥面积水

㎡

排水不畅、漫流污染台面

㎡

泄水管堵塞

个

引水槽缺陷

_____处

说明：此处画简图

1.6.2.2梁式桥填报表格
1.6.2.2.1梁式桥上部承重（一般）构件检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.2)
数量
病害位置
照片
备注

混凝土结构
混凝土蜂窝、麻面

㎡

剥落、掉脚

㎡

空洞、孔洞

㎡

保护层厚度

mm

▲

钢筋锈蚀

㎡

混凝土碳化深度

mm

混凝土腐蚀

㎡

裂缝

长____cm
宽___mm

构件变形

cm

结构位移

____方向____m

底板渗水

______处

铰缝漏水，脱落

______处

钢结构涂层劣化

㎡

▲

钢结构
锈蚀

㎡

焊缝开裂

m

铆钉（螺栓）损失

个

螺栓（铆钉）松动、脱落

个

构件裂缝

m

说明：此处画简图

1.6.2.3刚架拱、桁架拱桥填报表格
1.6.2.3.1刚架拱片（刚架拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 3 – A)
数量
病害位置
照片
备注

跨中下挠

mm

▲

横系梁预拱片联结松动、开裂

______处

微弯板穿孔、塌陷、露筋；

㎡

拱脚位移

cm

▲

裂缝

长_____cm宽_____mm

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度

mm

▲

钢筋锈蚀

㎡

混凝土碳化

面积___㎡
深度___mm

▲

混凝土腐蚀

㎡

说明：此处画简图

1.6.2.3.2横向联结系（刚架拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 3 – B)
数量
病害位置
照片
备注

混凝土压碎

㎡

连接部钢板锈蚀、断裂

㎡

裂缝

长_____cm
宽_____mm

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度

mm

▲

钢筋锈蚀

㎡

混凝土碳化

面积___㎡
深度___mm

▲

混凝土腐蚀

㎡

说明：此处画简图

1.6.2.3.3桁架拱片（桁架拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 4 – A)
数量
病害位置
照片
备注

构件变形

_____处

拱片连接处砼断裂

㎡

上弦杆悬空

个

裂缝

长_____cm宽_____mm

微弯板穿孔、塌陷、露筋；

㎡

拱脚位移

CM

▲

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度

mm

▲

钢筋锈蚀

㎡

混凝土碳化

面积___㎡
深度___mm

▲

混凝土腐蚀

㎡

说明：此处画简图

1.6.2.3.4横向联结系（桁架拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 4 – B)
数量
病害位置
照片
备注

变形

_____处

裂缝

长_____cm
宽_____mm

混凝土压碎：

㎡

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度

mm

▲

钢筋锈蚀

㎡

混凝土碳化

面积___㎡
深度___mm

▲

混凝土腐蚀

㎡

说明：此处画简图

1.6.2.4系杆拱、钢管混凝土拱桥填报表格
1.6.2.4.1拱肋、横向联结系（系杆拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 5 – A)
数量
病害位置
照片
备注

裂缝

长___cm
宽____㎜

渗水

㎡

涂层损坏、裂
纹、起皮或剥落

㎡

构件扭曲变形、
局部损伤

_______处

构件腐蚀生锈或钢筋锈蚀

㎡

跨中挠度

㎜

▲

拱肋位移

㎝

▲

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度

㎜

▲

钢筋锈蚀

㎡

混凝土碳化

面积___㎡
深度___mm

▲

混凝土腐蚀

㎡

（图片另附）

1.6.2.4.2吊杆（系杆拱）检查表
部件
编号
病害类型
病害等级
(对应标准：1.6.5.3 - 5 – B)
数量
病害位置
照片
备注

渗水

㎡

锈蚀

㎡

锚头损坏

个

橡胶老化变质

个

防护套损坏

C㎡

吊杆的防护层破坏

C㎡

钢丝疲劳断丝

条

▲
说明：此处画简图

1.6.2.4.3拱肋、横向联结系（钢管混凝土拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 7 –A)
数量
病害位置
照片
备注

涂层损坏、裂纹、
起皮或剥落

㎡

焊缝裂缝

m

裂缝

长_____cm
宽_____㎜

构件扭曲变形、
局部损伤；

____处

构件腐蚀生锈或
钢筋锈蚀

㎡

主拱圈挠度
经常不做
㎜

▲

拱脚位移
经常不做
㎝

▲

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度
经常不做
㎜

▲

钢筋锈蚀

㎡

混凝土碳化
经常不做
面积___㎡
深度___mm

▲

腐蚀

㎡

说明：此处画简图

1.6.2.4.4吊杆、立柱（钢管混凝土拱）检查表
部件编号
病害类型
病害等级
(对应标准：1.6.5.3 - 7 – B、 1.6.5.3 - 7 – C)
数量
病害位置
照片
备注

涂层损坏、裂纹、起皮或剥落

㎡

焊缝裂缝

m

混凝土裂缝

长___cm
宽____㎜

构件扭曲变形、
局部损伤；

___处

构件腐蚀生锈或
钢筋锈蚀

㎡

蜂窝、麻面

㎡

剥落、掉角

㎡

空洞、孔洞

㎡

保护层厚度
经常不做
㎜

钢筋锈蚀

㎡

混凝土碳化
经常不做
㎡

混凝土腐蚀

㎡

渗水

㎡

锈蚀

㎡

锚头损坏

个

橡胶老化变质

个

防护套损坏

C㎡

吊杆的防护层破坏
经常不做
个

钢丝断丝
经常不做
条

说明：此处画简图

1.6.2.5梁式桥总评
桥梁编号

桥名

路线名

桥梁桩号

竣工年月

部件号
桥梁部件名称
总评
维修年月
备注
1
翼墙、耳墙

2
锥坡、护坡

3
桥墩

4
桥台

6
墩台

7
河床

▲
9
上部承重构件

10
上部一般构件

11
支座

12
桥面铺装

13
伸缩缝

14
人行道

15
栏杆

16
排水系统

1.日常养护及检查情况
□优
□良
□中
□差
2.全桥清洁情况
□优
□良
□中
□差

3.日常检查及养护工作建议
4.桥位草图
5.总体技术状况总评

6建议下次检查日期

（梁式桥填报）

1.6.2.6刚架拱、桁架拱总评
桥梁编号

桥名

路线名

桥梁桩号

竣工年月

部件号
桥梁部件名称
总评
维修年月
备注
1
翼墙、耳墙

2
维坡、护坡

3
桥墩

4
桥台

5
墩台

7
河床

9
刚架拱片或桁架拱片

10
横向联结系

11
桥面板

12
桥面铺装

13
伸缩缝

14
人行道

15
栏杆

16
排水系统

1、日常养护及检查情况
□优
□良
□中
□差
2、全桥清洁状况

□优
□良
□中
□差
3、日常检查及养护工作建议：

4、桥位草图

5、总体技术状况总评：

6、建议下次检查日期：

（刚架拱、桁架拱总评填报）

1.6.3桥梁特殊检查记录表
桥梁特殊检查记录表
（县级公路管理机构名称）
1.路线编码

2.路线名称

3.桥位桩号

4.桥梁编码

5.桥梁名称

6.下穿通道名

7.桥长（m）

8.主跨结构

9.最大跨径（m）

10.管养单位

11.建成年月

12.上次大中修日期

13.上次检查日期

14.本次检查日期

15.气候

16.部件号
17.部件名称
18.缺损类型
19. 病害情况
(性质、数量、程度)
维修意见
20维修范围
21 .维修方式
22. 维修时间
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

23.结构承载能力病害等级

24.桥梁防灾能力病害等级：

25.记录人

26.负责人

27．下次检查时间

28.缺损说明：

1.6.4涵洞、通道经常检查记录表
1.6.4.1涵洞
1.6.4.1.1涵洞过水
部件编号
病害类型
病害等级
（对应标准：）
数量
病害位置
照片

位置不当

处

孔径不足

m

涵底纵坡不合适

处

说明：此处画简图

1.6.4.1.2涵体
部件编号
病害类型
病害等级
（对应标准：）
数量
病害位置
照片

侧墙漏水

处

侧墙开裂

处

侧墙变形或倾斜

度

墙身砌体砂浆脱落

处

墙身石块松动

处

基础冲刷淘空

处

顶部盖板或拱顶开裂

处

顶部盖板或拱顶漏水

处

顶部盖板或拱顶变形下挠

mm

拱顶砌块松动脱落

处

淤塞阻水

处

铺砌不完整

㎡

说明：此处画简图

1.6.4.1.3洞口
部件编号
病害类型
病害等级
（对应标准：）
数量
病害位置
照片

填土渗水

处

冲刷、空洞

㎡

填土不稳定

处

杂物堆积

处

铺砌不完整

㎡

翼墙、护坡不完整

㎡

挡水墙不完整

㎡

堵塞

m

沉砂井淤积

处

淤塞及排水不畅

处

洞口连接不平整

处

说明：此处画简图
1.6.4.2通道
1.6.4.2.1通道
部件编号
病害类型
病害等级
（对应标准：）
数量
病害位置
照片

侧墙
蜂窝、麻面

㎡

侧墙开裂

长_____cm
宽____mm

侧墙变形或倾斜

度

墙身砌体砂浆脱落

㎡

墙身石块松动

㎡

露筋

㎡

钢筋锈蚀

㎡

混凝土破损

㎡

顶板
蜂窝、麻面

㎡

顶板开裂

处

露筋

㎡

钢筋锈蚀

㎡

混凝土破损

㎡

顶板渗水

处

说明：此处画简图

1.6.5桥梁检查对应标准
1.6.5.1通用标准
1.6.5.1.1支座技术状况病害等级
1橡胶支座（板式、盆式）
1 老化变质、开裂
等级
病害等级标准
定性描述
定量描述
1
轻微龟裂或裂缝
裂缝宽度小于0.5mm，无水平裂缝
2
轻微老化，表面有脏污，出现裂缝
裂缝宽度0.5~1mm,裂缝长度大于相应边长10%
3
橡胶支座老化变形，裂缝较严重
宽度1~2mm, 裂缝长度大于相应边长25的%
4
橡胶支座老化破裂，裂缝严重
裂缝宽度大于2mm，裂缝长度大于相应边长的25%
5
橡胶支座老化破裂，裂缝非常严重
裂缝宽度大于2mm，裂缝长度大于相应边长的50%
2 钢板外露（板式）
等级
病害等级标准
定性描述
定量描述
1
完好

2
-----
-----
3
钢板局部外露

4
钢板大部分外露
外露长度大于100mm
5
-----
-----
3不均匀鼓凸与脱胶（板式）
等级
病害等级标准
定性描述
定量描述
1
完好

2
有外鼓现象
沿支座一侧外鼓长度小于相应边长的10%
3
外鼓现象较严重
沿支座一侧外鼓长度占相应边长的10%--25%
4
外
