集团有限公司污水处理工程施工组织设计方案.doc

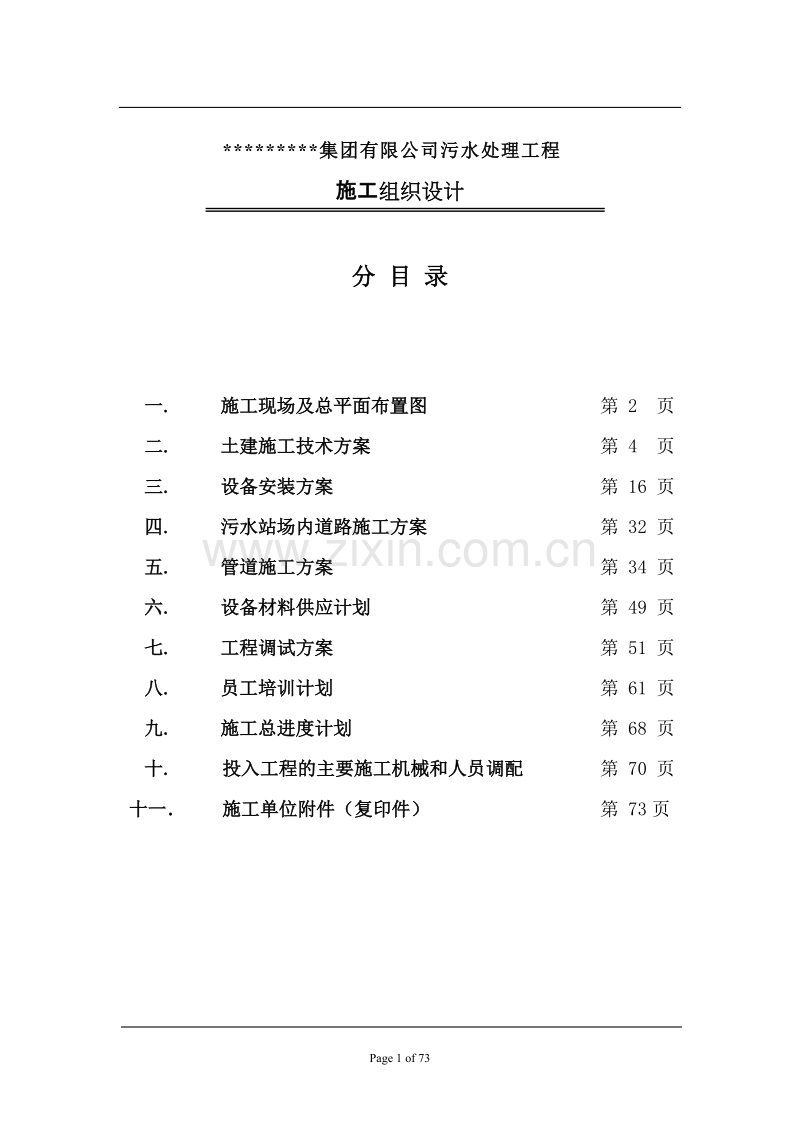

*集团有限公司污水处理工程 施工组织设计分 目 录 一.施工现场及总平面布置图第 2 页 二.土建施工技术方案第 4 页 三.设备安装方案第 16 页 四.污水站场内道路施工方案第 32 页 五.管道施工方案第 34 页 六.设备材料供应计划 第 49 页 七.工程调试方案第 51 页 八.员工培训计划第 61 页 九.施工总进度计划第 68 页 十. 投入工程的主要施工机械和人员调配第 70 页十一 施工单位附件（复印件）第 73页一.施工现场总平面布置图二.土建施工技术方案2.1工程概况2.2.施工部署2.3.施工组织及管理2.4.施工方法及技术措施2.土建施工技术方案2.1工程概况本工程系浙江石梁酒业集团有限公司一期为年产12万吨啤酒生产线配套的污水处理工程，由浙江省环境保护科学设计研究院设计。工程位于山坡上，场地北高南低，施工现场三通一平中的土石方工程量较大，西边设计做挡石护坡。场地的相对标高0.000为黄海高程的72.90，整个污水处理工程的各构筑物平面尺寸、规格、结构形式、数量等如下表所示：编号名 称规格（净尺寸mm）单位数量备注01初沉调节池28000140007100座1钢砼02机泵房1150080004500座1框架03DAT池28000220005000座1钢砼04IAT池24000150005000格2钢砼05自控室700036254500座1砖混06配电室700036254500座1砖混07化验、值班室750025004500座1砖混08脱水机棚800070004500座1框架09集水池450030002200座1砖混10污泥浓缩池1800060005000座1钢砼11DAT池（二期预留）28000220005000座1钢砼12IAT池（二期预留）24000150005000格2钢砼2.2.施工部署本工程地处台州市天台县城。污水处理为环保工程，对施工技术及施工管理都提出了较高的要求，本着创名牌、树信誉和“质量第一、信誉至上”的良好服务精神，和为台州人民作更大贡献的目标宗旨来参与本工程的投标。2.2.1.工程管理目标根据本工程特点和我公司历年来的施工实践经验，按照我企业执行ISO9002标准中制定的本企业方针。我们郑重承诺以下目标： 质量目标：确保工程质量达到优良等级。 文明标化目标：实行双文明施工，创双文明标准化管理现场。2.2.2.抓紧前期工作，充分准备为开工创造条件(1) 作好场地供电和给排水系统联系工作，依工程现场实际情况搭建临时办公室、宿舍、食堂、厕所、浴室等。(2) 根据建设单位提供的定位点、水准点合理布置可靠的半永久性的水准点及其轴线引测点，作好工程的水平、标高基准点工作。(3) 组织施工人员熟悉图纸，了解设计意图，熟悉土建与各专业工种的配合和工序的搭接。2.2.3.施工顺序考虑到本工程的重点是水池，以水池为主的施工顺序如下：土石方场地平整定位放线垫层底板施工墙板、柱、梁施工试水内外粉刷。安装与粗装饰穿插施工。2.2.4.垂直运输及砼搅拌根据本工程的实际情况，拟在初沉池和IAD池的东侧各设一台扣件式钢管井架，以满足垂直运输的需要。现场配备两台JZ350搅拌机进行砼的拌制。2.2.5.施工用电 据业主提供到现场的专用变压器及供电状况，计划设置一只现场总配电箱，总箱内分动力线、施工照明用线和生活照明线路，采用三相五线制架设电线，并设接地保护装置。在施工过程中，均采用三级漏电保护装置。2.2.6.施工用水 施工现场施工用水、生活用水采用业主提供的水源，施工水管分生活用水和施工用水，施工用水沿建筑物布置。2.2.7.组织专业化施工决定成立一个素质好、技术高、强有力的现场管理班子。以项目经理为中心，同时，项目部配备施工员、质量员、安全员、材料员、关砌、翻样若干。在施工过程中，项目部自始至终掌握着工程的每个环节和动态，定期或不定期召开会议，及时有效的解决施工中的各类问题。在组织上确保工程目标的实现。2.2.8.主要机械配置计划针对本工程进度及结构特点，计划配置两座井架、两只搅拌机、两只砂浆机等，按计划准时进场（机械配备见表）。2.2.9.劳动力配置计划由于本工程施工工期紧且施工要求高，因此在施工过程中必须按计划配置足够的劳动力，以确保工程的顺利完成（见表）。2.2.10.工程主要材料消耗计划及施工周转材料配备为保证工程按期优质的完成，必须有充足的材料及施工周转材料，根据本工程的施工特点配备。2.2.11.施工平面布置 施工场地安排和生活区布置详见前施工现场总平面布置图。2.2.12.施工进度控制计划施工总进度详见后施工进度控制计划表。每月编制施工进度计划，并上报业主、监理单位，在具体实施时按各作业班组工作内容编制旬作业计划在定期列会上布置，以确保进度计划的实现。2.3.施工组织及管理2.3.1施工组织(1) 该工程是我方的重点工程之一，从我方内部抽调技术专业管理干部和技术工人骨干为管理层，以劳动人才公司的工人为劳务层组织自行施工，组成工程项目经理部，具体执行与发包方所签订合同的全部内容，负责现场全面工作，起着承上启下的关键作用，掌握人、材、物，有力的调动主要技术力量、劳动力、机械设备、周转材料等，保证工程顺利实施。(2) 项目经理部领导班子由项目经理、项目技术负责人等组成，下设工程技术、质量、安全、消防保卫、材料、财务、核算及其后勤等职能部门，并领导木工、钢筋工、砼工、泥粉工、混合工种等专业施工队伍，各队配备专职工长及关砌、翻样等骨干。2.3.2.施工管理(1) 本工程实行项目法施工管理，以合同为依据，项目为中心，方针是：格守合同、科学管理、精益求精、保质保量，争分夺秒抢进度。(2) 进行全员、全面、全过程标化管理，在质量方面严格遵守ISO9002国际质量标准，工期控制方面建立各线管理体系，采用网络计划工作，在安全生产与场容场貌管理方面严格按省双文明的标化现场要求施工。2.4.施工方法及技术措施2.4.1.土石方施工的注意事项本工程的土石方工程量较大，在进行土石方工程施工时，要注意做好以下工作：（1） 做好水平、标高的测量工作，必须由专人负责。（2） 局部石方硬度较大，需采用爆破的，须制定详细的爆破方案，确定打孔位置及装药量，由专人负责进行。（3） 土石方施工期间，尤其是做护坡时，要由现场安全员监视，任何无关人员不得进入作业区，以防伤人。（4） 参与作业的机械、设备要机况完好，各项安全装置齐全有效，确保安全施工。2.4.2.保护白泥塘水库的措施白泥塘水库位于工程的南侧，地势处于低点。为防止施工污水流入塘内，破坏塘内水质，拟在离水库北侧3米处修建一条砖砌明沟，沟深600，宽400，底部用100厚素砼找坡2。同时，为确保沟内水的尽快排除，拟在明沟低处设置砖砌集水井，集水井低于明沟500左右，在集水井内设置水泵，及时将流入明沟内的积水抽入污水排管中排除。2.4.3.钢筋工程 钢筋在现场钢筋车间内预制加工成型，按图纸规范要求人工绑扎，钢筋连接用电弧焊。配制钢筋及绑扎前由施工员牵头，钢筋工长及钢筋工班长须认真研究图纸，复杂部位须逐根钢筋穿插到位，筋绑扎的几个关键处为：（1） 插筋位置的准确性，插筋位置在垫层上弹出中心线及边线，按线插筋，插筋完毕，再拉线检查，避免插筋单根或整体偏离，必要时可用电焊固定。（2） 垫块数量及位置适当，垫块用1：2水泥砂浆制作。（3） 控图纸和规范认真施工，加强施工管理过程，钢筋绑扎完毕，项目要求在自检的基础上，会同我方质量安全部门、监理单位、业主对钢筋进行严格检查，并通知质检站进行验收，做好隐检记录。2.4.4.模板工程该工程结构用模板：墙板模板用十一夹板，梁、柱用钢模板，大量的拼模工作在现场木工车间内制作完毕。墙板采用12600600止水对销螺丝上电焊钢板控制墙板厚度，支模架用483.5钢管扣件搭设，模板支完后，须进行检查验收符合施工验收规范方可进入下一步施工，为保证模板质量，在浇砼时由木工、钢筋工看模，并准备液压千斤顶和手提葫芦，以防支撑下沉，以便应急处理。 水池墙板支模图：2.4.5.砼工程砼采用自拌砼，用两台搅拌机，砼工程须注意以下：(1) 严格控制原材料的质量，黄砂必须用中粗砂，石子用统子，绝不能用含泥量较大的黄砂、石子。(2) 进料时须每车过磅，保证计量按级配正确。(3) 施工缝的留设须按规范GB5024092执行。(4) 在墙板底板的浇捣采用斜面分层浇捣，分层厚度控制在40cm左右。浇捣完毕后专人定时浇水养护不少于14天。2.4.6.砌体工程施工（1） 砌筑用砖和砂浆应符合设计及施工验收规范要求，灰浆按设计强度要求由本公司中心试验室提供配合比，砌筑用砖要提前浇水湿润。（2） 砌筑前，应设置皮数杆，根据设计要求、砖规格、灰缝厚度，在皮数杆上标明皮数。皮数杆一般应立在墙的大角处。砌体的水平灰缝和竖向灰缝一般为810mm，立皮数杆时要用水准仪进行抄平。（3） 砌筑前，先根据砖墙位置弹出墙身轴线和边线。开始砌筑时先摆砖样，排出灰缝宽度。摆砖时务使各皮砖的竖缝相互错开。在同一墙面上各部份的组砌方法应统一，并使上下一致。2.4.7.装饰工程施工确保优良是本工程的质量目标，其中装饰工程施工质量的好差关系到本工程的质量评定，所以须按ISO9002的质量目标抓装饰质量，该工程外装饰由水泥砂 浆粉刷、外墙面砖，内装饰以普通粉刷、涂料为主。（1） 施工顺序： 本工程装饰待主体结构施工完后从上到下、从内到外施工。（2） 水池墙壁粉刷的施工方法水池墙壁粉刷必须采用性能稳定的425#普通水泥、含泥量少的中粗砂，为确保粉刷粘结力，必须将池壁斩毛，必要时可选用可靠的粘结剂，做法如下；1、 清理基层，斩毛。2、 做塌饼。3、 做冲筋。4、 隔夜浇水湿润基层。5、 刮糙。6、 光面。池壁粉刷必须做到垂直，表面平正，阴阳角顺直，上下口平直，不空鼓，粘结可靠。（3）外墙面砖施工方法及技术措施：外墙面砖施工前先将墙面清理干净，墙面用水湿润，用水泥砂浆做头道刮糙，厚度46mm，随手拉毛，用同配合比的水泥砂浆做二道刮糙，厚度8mm，表面平整。阳角面砖用切割机割成对45度，面砖必须粘结牢固，不空鼓。2.4.8.水池的试水工作水池在进入粉刷之前，必须进行灌水试验。具体的试水步骤如下：（1） 试水必须按照GBJ141规范进行。（2） 池体的砼养护必须满28天后才能进行灌水试验。（3） 因邻近的白泥塘水库不准抽水，需采用施工用水，因此为保证灌水的用水，合理安排好现场的施工用水。一旦灌水开始，停用其它用水。（4） 池体试水前，请有关人员到场，先进行池体外观的检查，确定池体的自然状态。（5） 池体灌水应分次到位，并对水池沉降和水平位移做好观察，观察期为一昼夜，每二小时观察记录一次，由专人做好记录。（6） 试水时的抽水、观察均由专人负责，并认真作好记录。（7） 试水前应会同业主、监理，根据有关规范制订详细的试水方案。三.设备安装方案3.1. 概况3.2. 设备安装施工程序和方法3.3.设备安装施工进度计划及工程进度保证措施3.4.工程质量控制流程及保证措施3.5.施工安全技术措施3.6.计量器具计划3.7.劳动力计划3. 设备安装方案3.1.概况3.1.1. 编制说明浙江石梁酒业集团有限公司污水处理工程招标文件范围的机械设备安装约有20多台。该工程设备主要为泵、鼓风机等通用设备及部分如无动力格栅机、带式压滤机等专用设备。本方案对通用设备安装在安装中按常规施工，对关键设备及部分专用设备安装前根据随机文件要求编制详细的施工方案或作业指导书。3.1.2. 编制依据 浙江石梁酒业集团有限公司污水处理工程招标文件及有关扩初设计图纸。 有关规范及标准（不包括随机文件）。 JBJ23-96 机械设备安装及验收规范。 JBJ27-96 压缩机、风机、泵安装工程施工及验收规范。 JPJ31-96 起重设备安装施工及验收规范。 GB3216-82 离心泵混流泵、轴流试验方法。 JB/TO380-84 泵的振动测量与评价方法。 JB/TO381-84 泵的设备测量与评价方法。3.2. 设备安装施工程序和方法3.2.1. 设备安装施工程序 基础验收 吊装就位 找平找正(初平) 设备验收检查 基础螺栓孔浇灌混凝土 找平 点固垫铁 二次灌浆 静设备 清洗、吹扫 设备压力试验 防腐保温 清洗、复浆 调 整 单机试运转 动设备 联动试车 3.2.2. 施工方法3.2.2.1. 设备安装工程的准备工作安装前各有关责任人及施工员先熟悉施工图、规范、说明书等有关技术文件，在此基础上参加图纸会审、会议及做好记录，并向施工班组技术交底。具体准备工作如下：（1）基础验收重点检查基础标高、坐标中心线、水平度及外形，基础孔的几何尺寸，偏差是否符合GBJ10-65规范规定，并做好相应记录。验收合格后，进行基础放线，放线后要经甲方或监理认可方可安装设备。（2）设备开箱检查验收设备开箱是甲方及相关人员均应到场，要对设备的外观进行检查，检查各突出部位、压力表、控制器、油管路等，有否破损、漏油、锈蚀、破裂、外包装有否破损，规格型号是否符合定货要求，检查并清点零部件，是否有破损和缺件、随机文件是否齐全，核实后做好记录，并请相关单位人员签字、开箱后备用备件交甲方保管，现场待安装零部件也要妥善保管，防止丢失，开箱清点的现场，一般选在安装地点进行。（3）设备基础、铲平及垫板重要设备的垫铁、大小、规格、形式及放置地点均应符合图纸及说明书要求，如无要求则由施工技术人员会同甲方及监理，根据设备的重量、吃力筋板的位置、地脚螺丝的位置商定，垫铁与基础接触应水平且严密，不平处凿平并磨合，垫铁与垫铁之间也需磨合铲平，不能有间隙，斜垫铁的角度要一致，一般要小于13，垫铁的总高度宜30mm左右。设备安装好后，垫铁之间要点焊，间隙可用0.05塞尺检查，放置垫铁以外的区域铲麻，以利灌浆层的强度。垫铁的放置也可按规范采用压浆法施工。3.2.2.2. 设备安装就位设备的室外运输采用汽车，室内运输采用卷扬机、滚杠，室内设备的吊装视现场条件而定，可采用人字抱杆、独立抱杆和链式起重机吊装就位。对安装难度较大的、标高高、重量大及较精密设备要编制吊装方案，经有关技术领导批准后实施。设备吊装就位后，以设备的纵横中心线对准基础放线的纵横中心线，其中心线偏差应符合JBJ23-96有关规定。3.2.2.3.设备的粗平灌浆设备的地脚螺栓长度应符合设备说明书要求，地脚螺丝的丝扣要高出螺帽56牙，地脚螺丝根部不能碰地脚螺孔的底，要有50毫米左右。设备粗平用水平仪，水平仪放置地点应选择设备的主要工作面上，如主轴颈、机壳的水平剖分面等、加工精度较高的表面上，粗平的精度应尽量接近精平精度，粗平完成后，地脚螺孔内灌浆捣实。3.2.2.4.设备精平待地脚螺孔灌浆水泥达到强度后，依规范或说明书要求，以合乎精度要求的水平仪找平，找平达到标准后，请甲方或监理共同检查，认证后填写设备安装记录。3.2.2.5.设备清洗进口设备不允许自行拆洗，如有必要需经甲方及有关外国专家指导，同意批准方可进行。清洗液应按说明书要求选用，如无要求一般选用煤油，轴承部位用无铅气油、刷子及木签、木刮刀进行。防锈油脂、润滑脂可用热机油溶化清洗,热油温度一般不超120，清洗工具要有油盒、木质工具及棉布；不得用铁器，防止伤害加工面，清洗要涂上润滑油或油脂；对设备因各种原因锈蚀部位除锈，除锈的方法按JBJ23-96附录七执行，除锈工作完成后涂油脂或防锈漆及面漆（设备外表面）内部机件清洗调整好后，封闭再清洗外表面。油路要用压缩空气吹洗，吹洗干净，保证畅通。3.2.2.6.设备的单机试运转设备的试运转是对机械设备设计、制造、安装、质量的重要检验，在设备的精平、二次抹面、清洗调整工作已经完成、安装、清洗记录，已经有关部门认证后按说明书要求的牌号、数量、灌注润滑油（对大型重要设备要编制试车方案）等工作完成。电已到位的情况下，可以开始设备的单体试车。有单独的润滑系统的设备应先调试润滑系统，使各运转部位得到充足的润滑油。试车步骤如下：（1）先无负荷试车，后有负荷；（2）由部件到组件，最后到主机；（3）先手动，后自动；（4）先点动，后连续。试车时要注意观察各运转部位的温升，滑动轴承一般不应超过60，滚动轴承不超过70。传动皮带不打滑，皮平带不跑偏，链条、链轮运转平稳，无卡位及不正常噪音，齿轮传动不得有不正常噪音，试车须在工程技术人员指导下进行，试验方法按监理工程师规定的试验方法进行，所有设备均如此，以后不重述。3.3. 设备安装施工进度计划及工程进度保证措施3.3.1. 施工进度计划施工进度计划见总进度计划表。 3.3.2. 劳动力配备计划见后3.8.劳动力计划。3.3.3. 工程进度保证措施设备安装是整个安装工程的先行部分，也是重要的一环，设备安装的进度直接影响到整个安装工期的进度，需要编制设备安装的进度保证措施，以确保设备安装工程如期完工。正式开工前，设计图纸应全部提交安装，且图纸交底全部结束。施工中设计无大的修改。设备安装前，土建工程基本具备安装条件。设备应按规定的供货日期交货。安装前设备到货应达到80。各种吊装机械及施工机具提前配备，保证完好，并按安装网络计划要求提前运抵进场。各工种劳动力提前落实，并能保证施工高峰时的总人数。精心挑选施工员及施工班组长，施工员必须有中专以上文化水平并有一定的实际经验，责任心强，施工班组必须有一定的文化素质及施工管理经验。主要工种管道、焊接（钳工、起重工）人员的身体条件、技术素质必须要保证，要符合招标文件中对人员的各项要求。施工过程中要确保关键设备、关键部位及关键工序的进度，按旬考核进度指标，设立部位进度奖，把经济效益与进度挂钩，以调动劳动积极性。施工过程应与土建进度相配合，保证安装与土建交叉作业的协调性。施工过程中一方面要经常与设计单位、建设单位相协调，以保证材料设备的供货时间、型号、规格、质量符合要求；另一方面，施工班组之间、施工班组内部要相互协调，以保持施工连续性。施工中，各班组的劳动力与施工机具要相互协调，既平行作业又合理交叉的连续作业。施工过程中，相关交工资料同步进行，保证工程按时交工验收。3.4. 工程质量控制流程及保证措施3.4.1. 工程质量控制流程 见表3-2、表3-3。 表3-2工程质量控制流程静设备(塔、器、罐、槽类) 控制阶段控制点控制内容控制等级责 任 人设备吊装检验施工员施工班组施工准备设备开箱检验技术文件齐全，设备完整、无损，零部件无缺损。B基础验收土建记录完整，有效。B基础表面处理表面质量C垫铁放置放置数量、位置C施工阶段吊装就位吊装工具、管口方位、定位基准B找正、找平(初平)标高、中心线、垂直度、水平度A地脚螺栓孔灌浆预留孔、混凝土强度B精平水平度B二次灌浆混凝土配比，灌浆层厚度B设备固定坚固地脚螺栓B内件安装塔盘、填料的清洗与安装A内部清洁度内部无异物A设备封闭隐蔽检查记录完整人孔(手孔)螺检紧固A检查梯子平台安全可靠C压力试验(合气密)试验条件(包括文件浆)、工艺参数(优质、压力等)A注：A、停止点：公司有关责任工程师、质安科有关人员必须到场B、重要点：各有关专业责任人及施工员、班长必须到场C、一般点：施工员与施工班长负责、主要责任人 、配合 附表1-2同上表3-3 工程质量控制流程动设备(机泵类) 控制阶段控制点控制内容控制等级责 任 人设备吊装检验施工员施工班组施工准备设备开箱检验技术文件齐全，设备完整、无损，零部件无缺损。B基础验收土建记录完整，有效。B基础表面处理表面质量C垫铁放置放置数量、位置C施工阶段吊装就位吊装工具、定位基准B找正、找平(初平)标高、中心线、垂直度、水平度A地脚螺栓孔灌浆预留孔、混凝土强度B精平水平度、各部件间隙A二次灌浆混凝土配比，灌浆层厚度B设备固定坚固地脚螺栓B联轴节对中对中偏差、端面间隙A内部清洁度内部无异物A辅助件安装附属设备及油系统管道的清洁与安装C最终外观检查B盘 车转动灵活与否B油洗、气吹B驱动装置转向检查方向、电流、温度B联轴节最后对中对中偏差A试车振动、温度、噪声A3.4.2安装工程质量保证措施参加施工的全体人员应熟悉相应的施工规范及施工图纸，切实做好技术交底工作。加强施工人员的质量意识，树立“质量是企业的生命，质量是企业的信誉”及“质量第一，用户至上”的观点。对到货的每台设备，在安装前必须严格按设备技术文件进行清点检查验收。对不符合要求的设备应拒收。设备安装必须在基础混凝土强度达到设备标准的80以上，并进行基础验收后才能进行。应切实保证主要工种人员的技术素质和技术水平。各种吊装机械和施工机具提前供应调配，并应保证完好。施工过程应严格按规范及相应的方案施工图执行，当设计与施工相矛盾时，应取得设计单位同意后，才能施工，任何人不得擅自修改图纸。施工班组应开展专业性QC小组活动，针对鼓风机等大型安装难点大的设备，制定工作计划、定期活动，以达到提高素质，提高安装质量的目的。施工过程严格按“三检”制，关键部位必须细致检验，隐蔽工程必须有详细真实的记录。工程质量控制流程中的停止点必须有公司工程师及质监站人员到场，并邀请业主或工程师到场参加。认真贯彻执行“谁施工谁负责工程质量”的原则，施工人员应根据要求进行自检，认真填写检验记录，检验记录必须准确、齐全，及时与工程同步，作为交工和存档资料。对设备的备品件及随机技术文件和合格证等进行妥善保管，待竣工后统一移交业主。3.5. 施工安全技术措施安全生产是工程顺利进行的重要保证。所以，在施工中必须采取强有力的措施，确保安全生产，促进施工顺利进行。参加施工的工程技术人员和工人应严格执行国家颁发的及甲方提供的有关安全法规。进行施工现场戴安全帽，米以上工作必须系安全带，禁止穿高跟鞋，禁止从上向下或从下往上抛工具材料。设备运输前，现场道路要加固、填平、夯实并铺上道木钢板。设备在装卸车前后，应做防滑、防止倾斜的措施，且不能卸放在车辆过往的道路上。设备吊装前，各构筑物和基础应达到保养期限，被吊物重量要核对、无误、并检查被吊设备捆绑是否牢固，是否找准重心。设备离地10cm后，检查各绳扣及支撑锚点是否牢固，检查合格后方可起吊。任何人不得随同吊装的设备或吊装机具升降，在特殊情况下，必须随设备升降，应采取可靠的安全措施并经有关部门批准。吊装作业，应有统一信号，专人指挥。吊装作业范围内应设警戒线并树立明显警戒标志，严禁非工作人员通行。吊装过程中，施工人员不得在设备下面受力索具附近停留。雨雪天，雾天和六级以上大风时，不得进行露天吊装作业或拆移桅杆，大型设备的吊装风速超过五级时不能进行。在吊装过程中，如因故中断施工时，必须采取安全措施，不得使设备悬空过夜。吊装预留口处，做好标记，并做好防护。3.6. 计量器具计划 计量器具计划见表3-4。表3-4计量器具计划表序号计量器具名称型 号精度等级数量备注1经伟仪12水平仪0.01/100013数字显示转速表14半导体测温仪45测振仪160.5/1000水平仪2730m钢盘尺28真空表1.529压力表2.0MPa1.5210百分表211弹簧称15kg23.7. 施工使用记录表：3.6.1.设备工程施工记录 （1）机械安装记录 编 号：机01（2）机内拆检及组装间隙记录 编 号：机02（3）单机试运转记录 编 号：机03-1（4）单机运转原始记录 编 号：机03-23.6.2.设备工程施工记录 （5）设备开箱检验记录 编 号：通01（6）基础验收记录 编 号：通02（7）试压试验启示 编 号：通03（8）隐蔽工程检查记录（系统封闭） 编 号：通043.7. 劳动力计划 劳动力曲线见表3-5。计划劳动力17名，其中：设备施工员 名安装钳工 10名起重工 名表3-5劳 动 力 曲 线 表人数时间1999年2000年月份910111212345671110987654321四.污水站场内道路施工方案4.1.工程概况4.2.施工顺序4.3.施工方法及技术措施4.污水站场内道路施工方案4.1. 工程概况据设计要求，道路从上到下依次为：180厚素砼，20厚石屑找平层，素土夯实，另外道路下管道有污水管、污泥管、超越管、排水管、给水管等。4.2. 施工顺序管道放样管槽挖土预埋管道回填夯实塘渣铺填碎石找平层素砼。4.3. 施工方法及技术措施4.3.1管道预埋施工方法及技术措施 4.3.1.1管道预埋前项目部应派专人把施工现场内的管道进行仔细查对,算好每一根管道的标高,放好管子坡度,特别是管子交汇点应根据管子的直径、坡度确定整个管子的高度,在必要时设置交汇井。 4.3.1.2 管槽位置先挖土到可以施工止,管道铺设前应坐浆20厚1:2水泥沙浆,以保证基础与管道结合良好,管道回填土前,管道基础砼的强度不得低于设计标号的70%,回填时要两侧同时进行,两侧回填土高差不得低于500MM,在管顶上部须回填到500MM以上才能用打夯机夯实,否则应对管子采用加固措施,回填土的密实度不低于90%。 4.3.1.3管道基础每隔1520M断开20MM,内填沥青木丝板。五管道施工方案5.1.工程概况5.2.管道工程施工方法及技术标准5.3.管道工程质量保证措施5.4.施工安全保证措施5.5.施工进度及劳动力计划5.6.施工机具计划5.7.管道施工规范及标准5.8.本工程采用的施工记录表5.9.本工程采用的质量鉴定表5.污水站场内管道施工方案5.1. 工程概况 本工程管道主要包括污水管、污泥管、空气管等，管道的材质有普通钢管及管配件和阀件等专用设备。本工程中给排水构筑物较多，安装过程中与土建的配合预埋密切相关，另外施工中与土建交叉作业较多，地下管道多，程序要求和质量要求都高。5.2.管道工程施工方法及技术标准5.2.1施工准备：施工准备是保证施工顺利进行的前提，主要包括技术准备、物资准备、组织准备以及作业条件的准备等，其具体内容是：（1） 熟悉与本工程有关的建设文件，了解工程特点和施工总体要求；（2） 研究施工图纸，了解设计意图和适用规范，认真做好图纸会审工作，施工图上存在的问题要商定解决办法，并在施工图会审纪要中反映出来；（3） 编制施工方案、施工图预算和用料计划；（4） 根据现场施工条件和施工组织总设计的要求规划本专业工种的临时设施和施工用场地的布置；（5） 根据土建施工进度情况组织劳动力进场施工；（6） 按施工要求组织机具、材料进场；（7） 由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图，明确设计意图和质量要求并逐级进行技术交底，其内容主要包括工程特点、设计要求、施工工艺、质量标准、技术措施、安全措施、新技术及新材料、新工艺的施工方法等，并做好技术交底记录；（8） 注重现场施工管理，对已进场的劳动力和机具、材料根据施工条件进行合理有效地调度使用，充分利用时间、空间，建立起文明施工秩序，完善施工资料积累和传递机制。5.2.2.管道安装工程施工程序现场测绘绘制加工草图支吊架制作管道预制支吊架油漆防 腐安装准备支吊架安装管道安装设备安装设备接口系统试压系统防腐系统吹扫单机试车系统试运转5.2.3.管道预制加工车间布置图
