水电站施工组织设计方案.doc

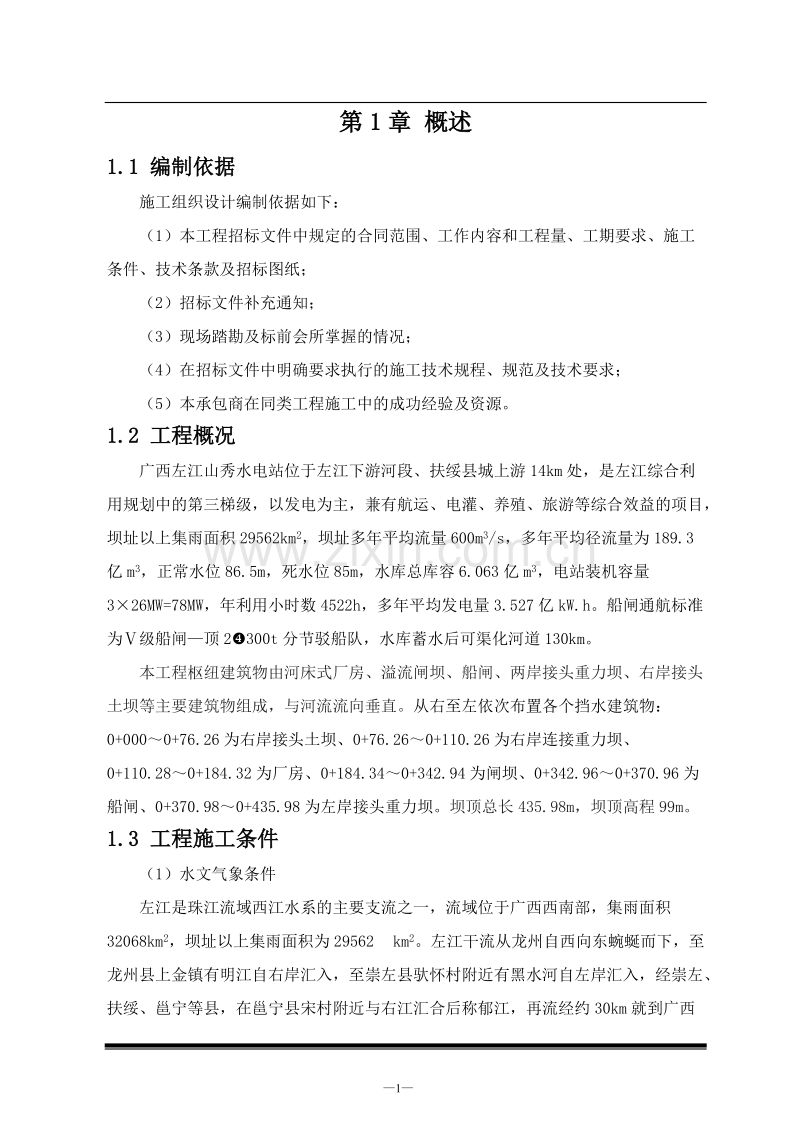

第1章 概述1.1 编制依据施工组织设计编制依据如下：（1）本工程招标文件中规定的合同范围、工作内容和工程量、工期要求、施工条件、技术条款及招标图纸；（2）招标文件补充通知；（3）现场踏勘及标前会所掌握的情况；（4）在招标文件中明确要求执行的施工技术规程、规范及技术要求；（5）本承包商在同类工程施工中的成功经验及资源。1.2 工程概况广西左江山秀水电站位于左江下游河段、扶绥县城上游14km处，是左江综合利用规划中的第三梯级，以发电为主，兼有航运、电灌、养殖、旅游等综合效益的项目，坝址以上集雨面积29562km2，坝址多年平均流量600m3/s，多年平均径流量为189.3亿m3，正常水位86.5m，死水位85m，水库总库容6.063亿m3，电站装机容量326MW=78MW，年利用小时数4522h，多年平均发电量3.527亿kW.h。船闸通航标准为级船闸顶2x300t分节驳船队，水库蓄水后可渠化河道130km。本工程枢纽建筑物由河床式厂房、溢流闸坝、船闸、两岸接头重力坝、右岸接头土坝等主要建筑物组成，与河流流向垂直。从右至左依次布置各个挡水建筑物：0+0000+76.26为右岸接头土坝、0+76.260+110.26为右岸连接重力坝、0+110.280+184.32为厂房、0+184.340+342.94为闸坝、0+342.960+370.96为船闸、0+370.980+435.98为左岸接头重力坝。坝顶总长435.98m，坝顶高程99m。1.3 工程施工条件（1）水文气象条件左江是珠江流域西江水系的主要支流之一，流域位于广西西南部，集雨面积32068km2，坝址以上集雨面积为29562 km2。左江干流从龙州自西向东蜿蜒而下，至龙州县上金镇有明江自右岸汇入，至崇左县驮怀村附近有黑水河自左岸汇入，经崇左、扶绥、邕宁等县，在邕宁县宋村附近与右江汇合后称郁江，再流经约30km就到广西的首府南宁市。自龙州县城至左右江汇合口，天然落差42.6m，河道坡降0.152。左江流域地处亚热带季风气候地区，受季风控制，高温多雨，每年59月为多雨季节，每年510月为洪水期，洪峰主要出现在69月份，尤以8月份为最多。濑湍(崇左)水文站实测的48年最大洪水中，8月份出现洪峰的机率占37.5%。左江流域季节性天气特点是：年内季节尚分明，春季低温阴雨，雨日较多；夏季高温湿热，暴雨频繁集中；秋季降雨渐少，气温适宜；冬季无严寒，气温较高，雨量稀少，常年不见霜雪。主要水文和气象特征如下表1.3-1：表1.3-1 主要水文和气象特征数据表 序号项 目数 据备 注1控制流域面积29562km22多年平均流量600m3/s3多年平均径流量189.3亿m34多年平均降雨量1130 2230mm5多年平均蒸发量1530mm6多年平均气温21.97多年月平均最高气温28.67月8多年月平均最低气温13.21月9极端最高气温38.91988年5月21日10极端最低气温-0.61961年1月18日11多年平均相对湿度80%12多年平均风速1.8m/s13最大风速20.0m/s风向为NNE，1962年8月份14水库正常蓄水位86.5m15水库死水位85.0m16水库总库容6.063亿m3（2）地形、地质条件坝区地形为岩溶孤峰、丘陵地貌，山顶高程290350m，河谷两岸阶地一般高程87110m，两岸阶地展示宽度不对称，上游右岸阶地开阔，左岸岩壁陡峭，下游转为左岸阶地开阔，右岸陡峭，河岸边一般均有基岩出露。河床基本为基岩，冲积砂砾石层分布较少，河段较顺直，枯水期水面宽130140m，河槽宽度160200m，河谷宽（包括两岸台地）约400m，河道下切较深，河床高程56.763m，水深713.3m，河谷发育呈“U”型，仅见一级阶地分布，阶面高程90m左右，高出水面约20m，阶地基座岩石高程7585.0m，覆盖层厚度515m。由于岩溶作用，阶地上串珠状漏斗、落水洞较发育，地貌欠平整。坝线坝区水文地质、工程地质条件不太复杂，地下水主要为岩溶裂隙水，水量小，断裂构造带角砾岩胶结较好，坝址基岩由灰岩、白云质灰岩、白云岩等组成，岩石强度较高，未发现软弱夹层，抗滑稳定性好，但坝基浅层岩溶发育，存在浅层渗漏带，两岸坝头坝肩基岩洞隙较发育，透水率较大，地下水位低，存在绕坝渗漏，特别是近坝右岸存在有层间裂隙渗漏通过下游岸边S1泉水排泄的可能，应进行防渗帷幕灌浆处理。第四系地层为粘土、砂壤土、粘土含砂砾石层，分布于坝址两岸及山丘坡谷等处，厚115m 。（3）天然建筑材料天然建筑材料分布比较零散，从上游驮赖砂场至下游新安村砂场35km河段之间，坝区20km2范围内，调查17个砂砾石料场，共调查土料场3个，石料场3个。查知砂砾石、块石、土料等材料的储量与质量能满足设计要求及技术质量要求。（4）交通条件1）现有交通条件对外交通主要是公路。目前从扶绥到工地的右岸公路有8.62km长的道路路面为柏油路面，5.38km长道路为扩建改造后的四级标准进站公路。左岸距扶绥县城18km（陆路），其中有乡村简易道路16km，尚有2km的道路未修建，对外交通比较方便。扶绥县城有县级火车站，铁路可通南宁等地。水泥、煤灰、炸药从厂家直接经公路或铁路运至扶绥县城，再运往工地。2）发包人修建施工对外交通运输设施自右岸坝头正在扩建5.38km公路作为工程与现有公路联结的主要交通设施，部分路段成为右岸永久进站公路。自左岸坝头新修2km场内公路、改造乡村简易道路16km作为工程与现有公路连接的主要交通设施。以上公路按山岭重丘区四级公路标准设计，其路基宽度6.5m，路面宽度4.5m，泥结石路面，设计荷载汽20，挂100。（5）施工供电条件电站枢纽右坝肩坝轴线上游约200m提供10kV电源点；（6）砂石料、水泥、钢筋供应条件由发包人提供成品砂石料，并存放在砂石料成品料仓内；由发包方供应的钢筋通过铁路运输至渠黎火车站，或通过公路运输至工地本标承包人仓库；发包方供应的水泥（包括粉煤灰）通过公路运输至工地本标承包人的料罐或仓库。1.4 本合同项目和工作内容本合同的工程项目和工作内容包括（但不限于）：（1）永久建筑工程1）拦河坝工程拦河坝工程包括：左岸接头混凝土重力坝、溢流闸坝、右岸连接混凝土重力坝、右岸接头土坝。A、左岸接头混凝土重力坝坝段全长65m，最低建基面高程70.00m，坝顶高程99.00m，最大坝高29m。为常规混凝土重力坝。工作内容包括：坝基土、石开挖；土石方填筑；坝体混凝土浇筑；基础处理、帷幕灌浆；钢筋制安；观测仪器的采购、埋设和施工期观测；细部结构；其它相关土建工程。B、溢流闸坝包含1#9#号溢流闸坝。该溢流闸坝为混凝土重力式，坝块长度为17m，全长158.60m；建基面最低高程58.50m，坝顶高程99.00m，最大坝高40.50m。其中4号闸墩与施工纵向围堰相结合。工作内容包括：坝基土、石开挖；土石方填筑；坝体、闸墩、消力戽、护坦混凝土浇筑；基础处理；帷幕灌浆；固结灌浆；钢筋制安；观测仪器的采购、埋设和施工期观测；细部结构；其它相关土建工程。C、右岸连接混凝土重力坝坝段全长34m，最低建基面高程69.00m，坝顶高程99.00m，最大坝高30m，为常规混凝土重力坝。工作内容包括：坝基土、石开挖；土石方填筑；坝体混凝土浇筑；基础处理、帷幕灌浆；钢筋制安；观测仪器的采购、埋设和施工期观测；细部结构；其它相关土建工程。D、右岸接头土坝坝段全长76.26m，最低建基面高程86m，坝顶高程99.00m，最大坝高13m，为均质土坝。工作内容包括：坝基土、石开挖；坝体土石方填筑；坝体混凝土浇筑；基础处理；观测仪器的采购、埋设和施工期观测；细部结构；其它相关土建工程。2）发电厂房工程发电厂房工程为河床式厂房，全长74.04m，分为主机段、安装间段。主机段：主厂房长52.02m，宽69.38m，厂房最低建基面高程52.87m，机组安装高程64.5m，廊道层高程55.07m，运行层高程80.5m，桥机轨顶高程93.0m，厂房顶高程101.00m，厂房总高度48.13m。安装间段：安装间位于主厂房左端，长22m，宽66.03m，安装间地面高程80.5m，机组轨顶高程93.0m，建基面高程69.00m，厂顶高程101.00m。工作内容：基础土、石开挖；大体积和板、梁、柱混凝土浇筑及埋件埋设加固；基础处理；帷幕灌浆；固接灌浆；接缝灌浆；钢衬接触灌浆；钢筋制安；钢材制安；建筑装修；厂顶施工；观测仪器的采购、埋设和施工期观测；细部结构；其它相关土建工程。3）船闸工程船闸工程由上、下引航道，拦污栅启闭排架，上、下闸首和闸室组成。船闸挡水段长28m，航道中心线全长750.3m。其中：上游引航道长301.5m，宽32m，航道底高程83.92m，设有5个靠船墩，墩顶高程88.6m；下游引航道长301.5m，宽32m，航道底高程67.67m，设有5个靠船墩，墩顶高程87.80m；上下游引航道导墙采用混凝土墩板结构或浆砌石护岸坡。上闸首长26.3m，顶高程99m，底高程60m；闸室段长90m，闸室有效尺寸100m12.0m2.08m，墙顶高程89.7m，底高程60m；下闸首长26m，顶高程89.7m，底高程60m；拦污栅启闭排架沿航道中心线长5m，沿坝轴线长45.5m，检修平台高程92.00m，启闭平台高程99.00m。工作内容：基础土、石方开挖；土石方填筑；混凝土浇筑；浆砌石砌筑；基础处理；帷幕灌浆；钢筋制安；钢材制安；船闸的建筑及装修；观测仪器的采购、埋设和施工期观测；细部结构。4）观测工程工作内容：本工程主体建筑物的位移和沉降观测；上、下游水位观测。负责观测仪器的采购、校正、安装、调试及施工期的观测。5）细部结构工程细部结构工程是指发电厂房工程、船闸工程和混凝土拦河坝工程的细部结构。工作内容：多孔砼排水管；廊道木模制作与安装；止水工程；伸缩缝工程；接缝灌浆工程；冷却水管；栏杆；路面工程；照明工程；爬梯；通气管道；坝基渗水处理；排水沟工程；排水渗井钻孔及反滤料；减压井工程；坝坡踏步；孔洞钢盖板；厂内上下水工程；消防设施；防潮层；建筑钢材；建筑装修工程；其它细部结构工程。（2）临时建筑工程1）导流工程包括：一期临时围堰施工；一期上、下游围堰施工；一、二期纵向刚性围堰施工；一期基坑一次性抽排水；二期过水围堰施工；二期基坑一次性抽排水；基坑过水后的清淤及场地清理；围堰的拆除。2）混凝土拌和系统负责整个拌和系统的施工详图设计、建造、设备采购安装、运行管理、维护，工程完工后负责整个拌和系统的拆除；3）其它临时建筑工程A、生产和生活供水系统：施工生产、生活用水由承包商自行解决；B、施工供电系统：发包人在离右岸坝头约100m提供10KV的电源点，承包商负责从电源点接入施工场地内各用电点的材料和配电设备采购安装等；C、施工供风系统：由承包商负责空压机及其配件管路材料的采购安装；D、施工用的各类加工厂；E、现场水泥仓库、油库、炸药库及各类材料仓库、存放场；F、临时办公、试验室用房建设及试验设备仪器采购、安装、调试、运行管理及维护；临时生活福利用房建设及水、电设备安装、现场临时卫生设施；G、环境保护、安全防护设施；H、进场、退场及场地清理、堆（弃）料场管理及其它施工需要的临时工程。（3）与本工程其它标段的协调配合金属结构安装标、机电安装标和本工程其它标段的协调配合工作等。本合同工程主要工程量见下表1.4-1。表1.4-1 主体工程及导流工程主要工程量序号部位工程量项目单位拦河坝工程船闸工程厂房工程导流工程合计右岸接头土坝右岸重力坝溢流坝左岸重力坝主体工程总 计1土方明挖m34797157502709349955102972644025968301048327002石方明挖m34784714875413308650508013136238983479119703土方填筑m35257213082166212656542318664石方填筑m318802995716873209327487102580375反滤料填筑m328202520345545340398946围堰拆除临时m3184129406753一期m340643二期m31819817现浇混凝土m34421075810390512108106704115932378563498493943378预制混凝土m38341829326070966329钢筋t0.40.830741.03616654613238.213276.210钢材t10.30.818.029.1029.1011砌石m31286434780128644764412灌浆m32401020188028401140314413234132341.5 合同控制性工期本合同全部工程、单位工程和部分工程的要求开工、完工日期见下表1.5-1。表1.5-1 要求开工、完工日期表序号项目及其说明计划开工日期计划完工日期备 注1混凝土拌和系统2004.03.202004.05.252一期临时围堰2004.10.102004.11.303一、二期纵向围堰基础开挖2004.12.102004.12.304一、二期纵向刚性围堰砼施工2005.01.012005.03.155一期上下游围堰施工2005.03.102005.03.306二期围堰施工2005.10.012005.12.307一期临时围堰拆除2005.04.012005.04.308一期上、下围堰拆除2005.05.012005.05.209厂房基础开挖2004.03.202004.05.2010一期闸坝基础开挖2004.12.102005.01.1011右岸重力坝、土坝基础开挖2004.11.152004.11.3012发电厂房混凝土浇筑2004.05.202005.08.202004.05.25完成主体砼13一期闸坝（1#3#孔）浇筑2005.01.012005.04.3014右岸重力坝混凝土浇筑2004.12.012004.12.3015右岸土坝填土2005.02.012005.02.2816二期闸坝开挖2005.12.012005.12.3017船闸闸身开挖2005.12.012005.12.3018上游引航道水下开挖砼浇筑2004.03.152004.05.3019下游引航道开挖（岸上部分）2005.07.102005.09.3018基坑内上、下游引航道开挖2006.01.012006.01.3019左岸重力坝基础开挖2006.02.012006.02.2820二期闸坝（4#9#孔）浇筑2005.12.102006.07.312006.04.20达到84m高程，2006.10.10具备下闸条件21船闸混凝土浇筑2005.12.102006.06.302006.04.20达到84m高程，2006.10.10具备下闸条件22左岸重力坝混凝土浇筑2006.04.012006.06.3023厂房进尾水闸门具备下闸条件2005.04.1024发电厂房第1台机组发电2006.02.202005.08.30具备安装条件25发电厂房第2台机组发电2006.05.3026发电厂房第3台机组发电2006.08.301.6 本工程的施工难点及采取的相应措施（1）本工程具有以下主要特点和难点：1）在施工方案上，分两期施工，一期施工右岸的厂房、接头重力坝、接头土坝以及1#3#孔溢流坝段，利用左岸主河床导流；二期施工左岸船闸、4#9#孔溢流坝及左岸接头重力坝，利用1#3#孔溢流坝导流；2）厂房布置在右岸台地上，台地地面在89.00m高程，可全年施工；3）水下基础开挖、水下混凝土浇筑施工难度大根据二期围堰布置情况，本工程左岸船闸上、下游引航道部分靠船墩需采用水下开挖和水下混凝土浇筑，施工工艺较复杂、施工难度大。4）左右岸交通困难山秀水电站坝址右岸至扶绥县城14km，扶绥县城至坝址左岸18km，目前坝址附近均无任何左右岸联系的交通设施，因此，给二期工程施工带来不便。5）工期紧、强度大根据施工进度计划要求，2004年3月20日2005年5月25日前，需完成一期工程所有的工作内容，包括：厂房、右岸接头重力坝、1#3#溢流坝段及其临时工程施工，同时需完成左岸船闸上下游引航道的靠船墩水下开挖和水下混凝土浇筑；二期工程的4#9#溢流坝、船闸和左岸接头重力坝2006年4月20日达到84.00m高程，2006年6月30日前完成二期工程主体混凝土浇筑。一期工程施工强度：土方开挖11.6万m3/月、石方开挖9.1万m3/月、混凝土浇筑2.95万m3/月；二期工程施工强度：土方开挖4.1万m3/月、石方开挖6.2万m3/月、混凝土浇筑3.4万m3/月。因此，施工强度较大，尤其是一期3孔溢流坝和纵向围堰以及二期工程的混凝土浇筑。（2）相应对策针对上述施工特点和难点，本承包商拟采取以下措施：1）发挥地域优势，抓好前期施工首先，充分发挥本承包商的地域优势，利用本承包商机构在南宁市，且距离施工现场近，人员、机械设备调配容易、迅速的得天独厚优势，在得到中标通知书后，立即组建强有力的项目管理班组和专业技术力量进场负责本工程施工管理，同时，调遣科技含量高、满足最大施工强度要求的大型配套设备进场。其次，抓好前期施工。利用厂房位于右岸，不受洪水影响，可全年施工的特点，在进行施工准备的同时，开展厂房土石方开挖，以最短时间完成施工准备，以最快速度转入正常施工并形成施工高潮。2）组建专家咨询团，研究和解决关键技术和施工难点施工期间，本承包商计划聘请区内水电施工经验丰富的专家以及我局退休老技术顾问组成专家咨询团，针对水下开挖、水下混凝土浇筑等施工工艺复杂、施工难度大的项目和关键部位进行研究、论证，优化施工方案，制定科学、合理、可靠的施工方案，以确保上述施工工艺复杂、施工难度大的项目顺利完成。3）充分利用工程条件，解决左右岸交通困难二期工程施工期间，尤其是二期工程的混凝土运输，本承包商拟利用4#9#孔溢流坝坝顶交通桥桥面预制梁在纵向混凝土围堰下游坝下0+191.00与右岸岸坡坝下0+260.00之间搭设临时交通桥，桥面宽7.0m，以解决左、右岸交通困难。4）配足机械设备，形成一条龙机械化施工根据施工进度计划安排，本工程土石方开挖强度不大，但，混凝土浇筑强度较大：一期纵向混凝土围堰和1#3#孔溢流坝需2004年2005年之间的枯水期完成，混凝土浇筑强度达到2.95万m3/月；二期工程的4#9#孔溢流坝、船闸和左岸接头重力坝需在2005年2006年之间的枯水期基本完成，混凝土浇筑强度达到3.4万m3/月。为此，我们将按最大施工强度来配备施工机械设备，并考虑有一定余量，形成配套的机械化施工，以确保各阶段施工进度目标实现。主要项目施工方法及施工设备配置详见相关章节。5）加强施工管理，以加快施工进度施工期间，我们将本着通力协作、用户满意的宗旨，与业主、设计、监理等友好合作，吸收和采纳各方先进、科学的施工管理意见。同时，发挥专家咨询团的作用，对本工程的施工计划安排、施工机械设备配置、施工措施以及施工管理进行研究，达到科学、合理安排施工，确保各控制性工期目标的实现。1.7 主要项目施工方法（1）总体施工方案采取分两期施工，一期施工厂房、右岸接头重力坝、右岸接头土坝以及1#3#溢流坝，同时施工左岸船闸上下游水下部分导航墩；二期施工左岸剩余的6孔溢流坝（4#9#）、左岸接头重力坝及船闸。总体施工程序见下框图。总体施工程序框图施工准备（04.03.2004.05.23）：场地平整、道路施工、风水电安装及右岸拌和楼安装04.03.2504.05.19：厂房基础开挖04.05.2405.04.12：厂房砼浇筑04.07.0804.07.25：右岸重力坝基础开挖04.10.1004.11.29：一期临时围堰施工04.07.2604.10.18：右岸重力坝砼浇筑04.07.0407.07.13：右岸接头土坝开挖04.04.2704.12.19：纵向围堰开挖04.12.2005.02.27：纵向围堰砼浇筑05.03.0205.03.16：一期土石围堰填筑05.03.1705.04.30：一期临时围堰拆除04.11.1704.12.18：1#3#闸坝基础开挖04.12.1805.04.26：1#3#闸坝砼浇筑05.02.12：厂房进、尾水具备下闸条件05.04.2705.05.16：一期土石围堰拆除04.03.2504.05.15：上游引航道水下开挖04.03.2804.05.21：上游引航道水下砼05.05.1705.09.28：下游引航道岸上开挖04.10.2004.12.20：接头土坝坝体施工06.02.1406.05.14：船闸护岸05.09.2905.12.25：二期围堰施工05.11.0605.12.05：4#9#闸坝基础开挖05.11.0605.11.25：船闸闸身基础开挖05.11.2606.01.24：基坑内上下游引航道开挖05.11.1606.07.25：4#9#闸坝砼浇筑05.11.2106.06.28：船闸闸身砼浇筑06.01.3006.04.14：上下游引航道砼06.10.2706.12.10：二期围堰拆除04.04.0105.01.02：厂房进、尾渠开挖04.05.2904.12.09：厂房进、尾渠砼浇筑04.11.3004.12.31：下游引航道水下开挖04.12.0305.01.06：下游引航道水下砼06.07.25：二期闸坝完工06.09.11：船闸具备下闸条件06.11.0106.12.30：清场验收05.10.2905.11.22：左岸重力坝基础开挖06.03.2006.06.09：左岸重力坝砼浇筑（2）主要项目施工方法简述1）土石方开挖根据施工进度计划安排，采取分区、自上而下分层开挖，先开挖土方后开挖石方；石方开挖采用梯段爆破，边坡预裂控制爆破、水平建基面预留保护层开挖。土方开挖分层厚度36m，石方开挖68m。土石方开挖配备以下施工设备：4台CM351高风压钻机、2台ROC742HC液压钻机、6台YQ100B潜孔钻机和20台YT26手风钻；配备6台1.6m3液压反铲、2台1.2m3液压反铲、1台1.25m3长臂反铲、2台ZL50型3.0m3装载机、4台TY220型推土机进行集装渣；出渣运输设备配备38台20t自卸汽车。2）水下石方开挖在钻孔船上配3台XJ-100地质钻下套管钻孔和装药，导爆管起爆，1.0m3抓斗清渣装50t驳船运渣，基面采用射流泵清基，整个过程潜水员水下配合施工。3）水下混凝土浇筑采取立水下钢模，泵送入仓。配备2只70t囤船，钢模板在船上组装好后，吊装就位；混凝土在右岸拌和系统拌制，混凝土泵设在右岸，砼输送管道由右岸沿水上浮筒架设至仓面。4）厂房、闸坝、船闸等混凝土浇筑混凝土拌制：集中在右岸上游砂石料成品料仓旁设置混凝土拌和系统，安装1座HZS150型拌和站（生产能力150m3/h）和1座HZS90型拌和站（生产能力90m3/h），混凝土总生产能力240m3/h，可满足最大浇筑强度3.4万m3/月要求。一期混凝土垂直运输：厂房混凝土浇筑期间，在厂房上游布置1台低架门机（1#门机）和1台高架门机（3#门机）、下游布置1台半高架门机（2#门机），形成3台门机同时浇筑厂房混凝土。纵向围堰和1#3#溢流坝施工时，将1#门机拆装至厂房顶，并将2#门机拆装至溢流坝下游（沿下游纵向砼围堰内侧纵向布置）、将3#拆装至溢流坝上游（沿上游纵向砼围堰内侧纵向布置），另配备2台履带吊浇筑纵向围堰门机控制不到的部分，形成3台门机和2台履带吊浇筑纵向围堰和1#3#溢流坝。二期混凝土垂直运输：二期工程施工时，安装在厂房顶的1#门机继续延伸至3#溢流坝顶，浇筑4#和5#溢流坝；将2#门机和3#门机拆装至二期4#9#溢流坝下游和上游，浇筑6#9#溢流坝和船闸上闸首以及部分闸室；沿闸室纵向增装一台4#门机，浇筑闸室、下闸首；门机控制不到的上、下游引航道和左岸接头重力坝，采用2台履带吊浇筑。混凝土水平运输：采用10t自卸汽车运输供门机吊运入仓，5t自卸汽车运输供履带吊吊运入仓。二期工程施工期间，混凝土运输有2条通道：一条通过一期坝顶运输供坝顶门机吊运入仓，另一条通过右岸下游临时交通桥运输至左岸二期基坑，供二期基坑内门机吊运入仓。具体施工措施见相关章节描述和附图。第2章 施工组织与管理2.1 施工组织机构本承包商将遵循项目法施工原则组建具有现代企业特征的施工管理机构，施工组织机构按决策层、管理层、作业层设置。项目经理部决策层由项目经理、项目副经理、项目总经济师和项目总工程师组成。项目经理对本合同工程的施工质量、安全、进度负全面责任。项目副经理和总工程师协助项目经理分管生产管理和具体业务。项目副经理负责施工组织、生产管理、施工设备调配使用与维修、施工进度控制、定期主持召开生产会议、质量保证体系的建立、实施和管理，安全管理体系的建立、实施和管理等，对安全、质量负直接责任；项目总工程师主要负责项目经理部的技术管理工作，主持制定工程总体施工技术方案、重大施工技术措施、施工总进度计划及安全、质量技术措施等；总经济师负责项目经理部的经营管理工作，对合同工程的计划、统计、成本控制、资金管理及合同管理等负主要责任。项目经理部管理层由施工技术部、质量监察部、安全环保部、机电物资部、经营财务部、综合事务部、现场调度室组成。施工技术部下设一个工地试验室和一个测量队，负责施工技术措施、施工信息收集和录入、施工进度计划的编制和临时设施的设计等指导性技术工作，对现场施工进行指导和控制；质量监察部对整个工程的质量控制实施统一管理、并对各单位工程、分部分项工程进行质量控制。负责制定工程施工质量保证措施，并监督实施、对工程施工的各项工序进行联检签发工序合格证和各项工程施工的质量记录及存档管理工作；安全环保部对工程施工实施安全管理和控制。负责制定安全、环保和文明施工措施，并监督实施、协助处理发生的安全事故、定期对施工过程的安全、环保的执行情况进行检查和报告并记录归档管理；现场调度室负责执行项目经理部的施工指令，进行施工现场的组织和协调，对工程施工实施总体控制管理；经营财务部负责计划统计及结算帐单的编制、项目的成本管理和合同管理、财务报表的编制及项目资金管理等；机电物资部负责材料、设备及配件等的采购、供应和机电设备维护等管理工作；综合事务部负责外部协调、内部行政管理、劳动人事、后勤服务等工作。实施本合同工程的施工组织机构见图2.1-1。图2.1-1 施工组织机构框图项目经理项目副经理总工程师总经济师施 工 技 术 部经 营 财 务 部质 量 监 察 部安 全 环 保 部现 场 调 度 室机 电 物 资 部综 合 办 公 室土石方施工队基础处理施工队混凝土施工队机械施工队综合施工队工 地 试 验 室测 量 队各施工班组准备队项目副经理2.2 施工任务分区与施工队伍计划本合同承包人承包的工程项目和工作内容包括：导流工程、溢流坝工程、发电站厂房工程、船闸工程、右岸接头混凝土坝工程、右岸接头土坝工程、左岸接头混凝土坝工程、细部结构和观测工程及临时建筑工程等。根据本工程项目的施工需要，配备包括土石方施工队、基础处理施工队、混凝土施工队、机械施工队、综合施工队和准备队等6支专业施工队伍承担本工程的施工。各专业队按工种配齐人员，同时根据不同时段的施工任务，调整各队的工种比例和人员数量。施工中实行动态管理，优胜劣汰，使施工队伍始终保持较高素质，确保高效率、高质量完成本合同工程的施工。各施工队在项目经理部的统一安排和协调下分别承担各单位工程、分项分部工程的施工。各施工队下设施工班组。本标段施工队伍配备及工程任务分工见表2.2-1。表2.2-1 施工队伍配备及施工任务分工一览表序号施工队名称主要任务范围备 注1土石方施工队本合同范围各项工程的土石方开挖和填筑以及临时道路土石方开挖等。2基础处理施工队本合同范围的帷幕灌浆、固结灌浆和边坡喷锚支护等。3混凝土施工队承担本合同范围内钢筋、模板安装及混凝土浇筑。4机械施工队负责包括自卸汽车、推土机、反铲、装载机等机械的运行、管理及修理维护等。5综合施工队承担本合同内范围的砌筑工程、预埋件的埋设、临时设施的施工以及零星工程施工等。6准备队负责本合同的钢筋、模板制作及机械修配、风水电运行等。2.3 施工信息管理本合同实施期间，本承包人将采用计算机进行施工信息的管理，进行包括进度、质量、安全、资源、合同、合同结算、文档等管理，以达到科学管理，提高工程施工管理水平的目的。本承包人将在本合同项目经理部内设专人负责施工信息收集、录入、整理，以使施工信息能够快速准确的上报业主。2.3.1 施工信息化管理工作流程信息化管理工作流程见下框图：信息收集信息录入信息汇总、整理项目决策层审核上报业主反 馈上 报项目经理签批反馈反馈管理层和作业层2.3.2 施工信息管理措施（1）施工进度计划管理采用P3工程管理软件对施工进度计划实行动态管理，形成日、周、旬、月、季进度计划，动态反映施工进度实际情况、工程形象面貌、资源配置情况，及时反馈给各部门，指导项目经理部决策层调整进度计划和资源配置和修改施工措施，确保施工进度计划目标的顺利实现。同时，按照业主要求及时上报，并将业主反馈的进度计划信息反馈至项目经理部决策层和各部门，以便及时调整施工计划。（2）资源管理按监理人的要求按时将有关施工设备、劳动力、材料等情况上报监理和业主：1）施工机械、设施现状和运行状况，包括配置、数量、运行、维护、性能等；2）投入劳动力情况，包括劳动力数量、工种配置情况等；3）业主提供的钢筋、水泥（含粉煤灰）、砂石料等使用情况以及自购材料、物资情况。（3）施工质量报告管理按监理人的要求按时上报有关施工质量报告，内容包括：1）施工质量记录报告；2）当前施工质量问题、缺陷和处理措施、处理结果情况报告；3）单元工程、工序的质量评定及验收；4）原材料及工程质量检验情况与结果；5）其它施工质量统计资料。（4）施工安全报告管理根据业主的要求和规定，按时将关于安全培训、安全检查、安全措施、安全会议及安全事故等安全管理报告上报业主。（5）合同管理按照监理人要求将合同价格（包括工程量清单、单价分析表和其它辅助资料）、合同变更、补偿、奖励、价差以及结算报表等。（6）文档管理按照监理人和发包人有关档案管理要求及时做好合同文件的收集、整理、归档。2.3.3 施工信息化管理资源配置为满足施工信息化管理要求，本承包人为项目经理部计算机管理系统配备将按表2.3-1所示配置资源。表2.3-1 项目经理部计算机管理系统资源配置表序号资源名称型号、规格单位数量备注1计算机台102计算机软件P3套1OFFICE2000套1AutoCAD2000套13信息管理员名1熟悉使用以上软件2.4 工程保修期管理根据招标文件，本合同工程的保修期为1年。在保修期内，本承包商保修责任为：（1）在保修期内，未移交发包人的工程和工程设备的日常维护和缺陷修复；对已移交发包人使用的工程和工程设备，包人按移交证书中所列缺陷修复清单进行修复。（2）在保修期内，发包人在使用工程和工程设备过程中，发现新的缺陷和损坏或原修复的缺陷部位或部件遭损坏，属本承包人责任的，本承包人按监理人的指示无偿进行修复；如不属本承包人责任的，本承包人可以提供有偿服务。（3）本承包商将尊循“质量第一、科学管理、信誉至上、用户满意”的服务宗旨做好工程保修期内的工程保修服务。具体措施有：1）在本承包工程完工撤离工地前，本承包商将至少每周一次对已完工程进行监测与检查。并及时与用户交换意见。出现缺陷及时修复。2）工程完工本承包商撤离工地后，本承包商将对该工程每半年进行一次回访。用户在使用过程中发现的缺陷进行修复。同时本承包商已建立了完善的工程回访制度，在保用期内或保修期外本承包商将按合同要求及本承包商ISO9001：dt2000体系对工程进行回访和提供服务。2.5 预防施工干扰措施本标为左江山秀水电站工程主体建筑物土建工程，在施工过程中，与机电、金结工程承包商存
