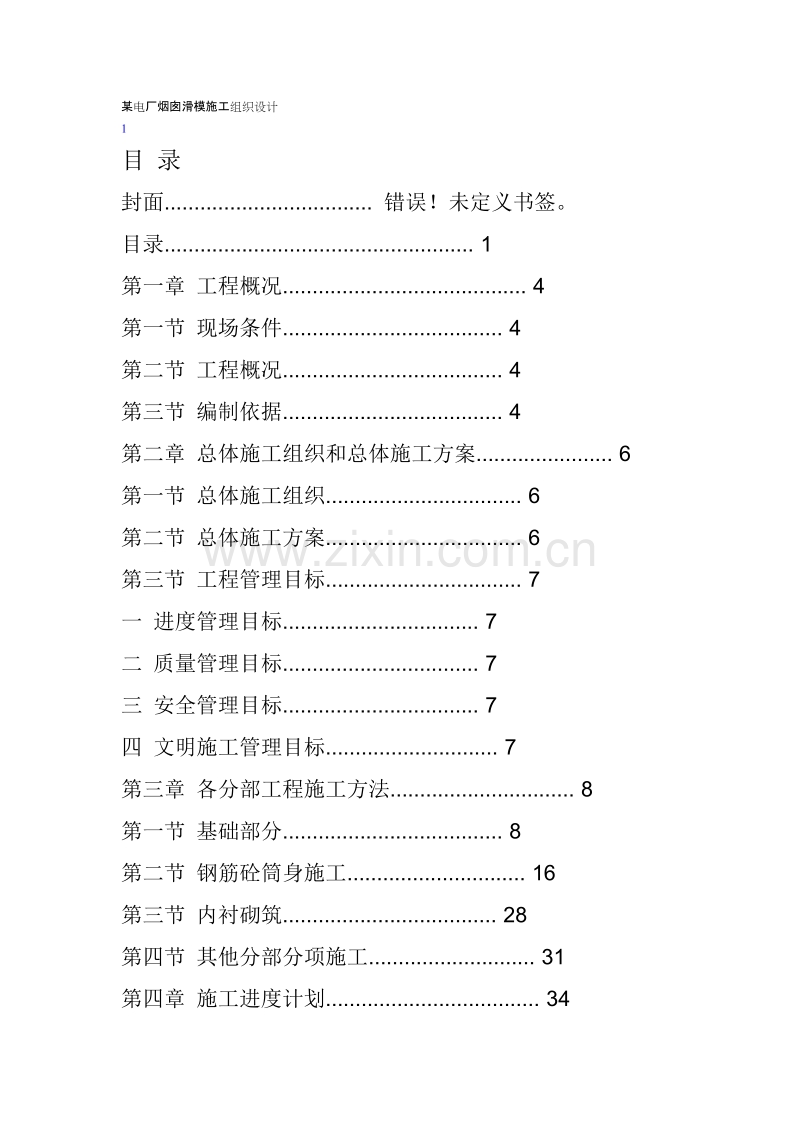

囱滑模施工组织设计方案.doc_第1页
第1页 / 共68页
囱滑模施工组织设计方案.doc_第2页
第2页 / 共68页
囱滑模施工组织设计方案.doc_第3页
第3页 / 共68页
囱滑模施工组织设计方案.doc_第4页
第4页 / 共68页
囱滑模施工组织设计方案.doc_第5页
第5页 / 共68页
点击查看更多>>
资源描述

1、某电厂烟囱滑模施工组织设计1目 录封面. 错误!未定义书签。目录. 1第一章 工程概况. 4第一节 现场条件. 4第二节 工程概况. 4第三节 编制依据. 4第二章 总体施工组织和总体施工方案. 6第一节 总体施工组织. 6第二节 总体施工方案. 6第三节 工程管理目标. 7一 进度管理目标. 7二 质量管理目标. 7三 安全管理目标. 7四 文明施工管理目标. 7第三章 各分部工程施工方法. 8第一节 基础部分. 8第二节 钢筋砼筒身施工. 16第三节 内衬砌筑. 28第四节 其他分部分项施工. 31第四章 施工进度计划. 34第一节 进度安排. 34筑龙网WWW.ZHULONG.COM某电

2、厂烟囱滑模施工组织设计2第二节 施工进度横道图. 34第三节 进度保证措施. 34第五章 施工技术措施及现场平面布置图. 36第一节 一般技术措施. 36第二节 重点技术措施. 36第三节 施工现场平面布置图. 37第六章 质量保证措施. 39第一节 组织机构保证措施. 39第二节 滑模质量技术保证措施. 39第三节 优良工程质量保证措施. 40第四节 质量管理网络和因果分析对策表. 41第五节 ISO9002 质量体系运行. 41第七章 安全保证措施. 44第一节 组织机构保证措施. 44第二节 筒身滑模施工安全技术措施. 44第三节 滑模设备拆除安全措施. 46第四节 内衬砌筑安全措施.

3、46第五节 其他安全措施. 47第六节 安全保证体系. 48第八章 文明施工与服务承诺. 49第一节 文明施工. 49第二节 服务承诺. 49第九章 施工管理网络及施工管理机构. 51筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计3第一节 施工组织管理机构. 51第二节 主要施工管理人员名单. 51第三节 项目经理简历表. 52第十章 机械设备及劳力安排. 53第一节 主要机械设备表. 53第二节 施工劳力安排计划表. 54第十一章 附图附表. 55附图一 施工管理组织机构图. 55附图二 质量保证体系图. 56附图三 安全保证体系图. 56附图四 施工进度横道图. 56附图五

4、 施工进度网络图. 56附图六 施工现场平面布置图. 56筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计4第一章 工程概况第一节 现场条件本工程在工业园*热电厂厂区内,现场有永久性主干道路可供使用,临建场地、生活区内临时道路由施工方待建,水、电、通讯都通到现场,已具备施工条件。第二节 工程概况本工程为*工业园*热电厂的烟囱工程,业主是 *集团有限责任公司,设计单位是 电力设计院,本标段投标单位承包2 个150m 烟囱全部建筑安装工程。本工程烟囱高150m,筒身锥形,出口内径3.8m,为钢筋混凝土结构。内衬积灰平台以上4.6M60.0M 为230 厚轻质耐酸陶土砖,60.0M15

5、0.0M 段为115 厚轻质耐酸陶土砖,内衬采用YNS 型耐酸胶泥砌筑。烟囱内壁涂刷“H50-29”环氧煤沥青耐酸涂料,隔热层采用6080 厚憎水性膨胀珍珠岩板。烟囱筒身采用滑模施工工艺。筒身外壁80M150M 刷红白相间的BS90-A/B 航空标志漆。第三节 编制依据1. * 集团有限责任公司招标文件及补充说明;筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计52. 业主提供的施工图;3. 电力建设施工及验收技术规范;4. ISO9002 质量保证体系、电力部质量检验评定标准;5. 钢筋混凝土施工验收规范;6. 其他有关的国家级、部级的规范和标准;筑龙网WWW.ZHULONG.

6、COM某电厂烟囱滑模施工组织设计6第二章 总体施工组织和总体施工方案第一节 总体施工组织一.基础施工时,组织成木工、钢筋、砼三个专业组施工,做到某组在工作面上施工时,其他专业组全力支持。特别是浇砼时应全力以赴,采用白班和晚班两班倒的方法,24 小时不停;其他工种插到砼小组中,以确保底板及筒座浇砼的顺利完成。二筒身施工时按专业小组划分,组装好滑模装置后,将专业小组按工种划分,以充分发挥滑模施工的优势,保证工程如期完成。滑模施工采用2班到的办法24 小时不停止,确保滑模施工顺利进行。三内衬施工阶段,组成白班和晚班二组,以确保工期如期完成。第二节 总体施工方案一.基础部分施工:用单斗挖土机配自卸车挖

7、运土方。基础砼采用自搅拌砼,砼用二台JZ-350 搅拌机。底板、筒座施工均用满堂架施工,底板外用钢管打桩校正,筒座校正于内架上。二筒身施工:采取翻模至烟道上口处开始组装滑模设备的施工方法,水平运输用机动翻斗车2 辆,垂直运输用滑模设备上的随升井架和拔杆。施工人员使用施工电梯吊笼,砼垂直运输用一只料斗(和施工电梯组合在一起)运输,垂直吊运钢筋用扒杆。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计7三内衬:先组装砌筑平台,试压合格后正式使用,垂直运输仍用原料斗及电器系统。四最后施工避雷、电器、地面和散水等分部工程。第三节 工程管理目标一 进度管理目标1 烟囱计划开工日期为2002

8、年8 月5 日,竣工日期为2003 年1 月25日(实际时间以开工报告为准),2 烟囱计划竣工日期为2003 年5 月31 日(实际时间以开工报告为准),工程施工持续工期1 烟囱为自开工起174 个日历天,2 烟囱为自开工起300 个日历天。控制关键节点,确保工程总进度的实现。二 质量管理目标工程质量:确保优良控制分部分部工程的质量,分项工程合格率100%,优良率80%以上;分部工程合格率100%,优良率90%以上,从而确保工程质量优良。三 安全管理目标杜绝重大伤亡事故、减少一般事故频率,一般事故频率控制在1以下。四 文明施工管理目标遵守业主制订的文明施工及现场管理制度,达到文明施工工地要求。

9、筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计8第三章 各分部工程施工方法第一节 基础部分(一).土方开挖1.挖土采用W100 型单斗挖土机配合自卸汽车挖运,挖运土方M3,挖土24 小时不停,要求1 天挖完。2挖土时应根据十字控制线和标高桩及时指挥好挖机驾驶员,防止超深挖掘,并配好扦土的工人,及时跟上修整基底及边坡。3挖土放坡为1:0.7,每边增加2.0M 砼施工工作面,在烟囱一侧挖一道宽3M,斜度为15o 的斜坡,用于将所有需要的施工用材运到基底。4基坑四周挖一道500500 的环形排水沟,并挖一个深坑,埋入穿孔柴油桶做的集水坑,并配一台水泵抽水,防止下暴雨时发生雨水浸泡基坑

10、的不良状况。排水沟布置图排水沟布置图筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计95土方根据现场实际情况,能堆放现场的尽量堆放于现场,其余全部外运,回填土宜堆于烟囱基坑近侧(距宽基坑边3M 向外堆放)。详见土方开挖图。二砼垫层及钢筋底板施工1.砼垫层施工基底挖土完成后,及时会同甲方、设计院等有关单位组织基底验槽,合格后开始施工砼垫层。先测好垫层标高木桩,然后根据标高木桩浇灌砼。砼搅拌用两台JZ-350 搅拌机搅拌,运输用二辆机动翻斗车(或多辆小车),采用平板振捣器振捣,要求上表面木抹子抹平。2钢筋砼底板施工在垫层上划好底板外边线,筒座插筋线,十字分格线,烟道柱子插筋位置线,并

11、做好油漆标记。环向筋、辐射筋用粉笔分划,应使每1/4区域由辐射筋数量相等,且划分间距均匀一致。最后划分筒座筋。垫好砼保护层垫块,然后排放、绑扎底板底层筋,钢筋接头采用绑扎和焊接相结合,接头应符合设计要求和规范规定。底层筋绑扎完后,立好上层筋支撑骨架,焊好斜撑并绑底板上层筋和外侧钢筋,接着插筒座筋,并绑上、中、下三道筒座环向筋,使筒座筋形成整体,最后插筋是插入到底板内的筒壁筋。支撑骨架详见骨架图。外模支设时,模板用组合钢模,外设3 道2225 的围檩,在外模向外1.8M 处打入2M 长钢管短桩,用于支校外模,见底板外模支模示意图。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计10

12、在距筒座外表面15cm 处的底板上,埋设161800 的筒座外模拉环,筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计11拉环长30cm(不包括弯钩)外露10cm,用作支筒座模板时的固定点。砼搅拌采用2 台350L 电动强制式砼搅拌机,粗细骨料采用手推车上料,水泥及外加剂人工上料方式。砼配合比由试验室通过试验产生,在0.00 以下基础砼中选用水化热较低的水泥:425#矿碴水泥,水泥用量每立方米砼不得大于420kg/M3,若掺入的减水剂中已含木质素磺酸钙,因此,在配制砼时,可不再另加缓凝剂。宜掺加复合型外加剂,尽量减少水泥用量,使水化热相应降低。砼用粗骨料采用料径5-40mm 的碎

13、石;采用大粒径粗骨料,选择合宜的砂石级配,以减少单位砼的水泥用量,减少砼的收缩。砼细骨料砂选用中粗砂为宜,其细度模数宜为2.783。底板砼的浇筑方式采用踏步式的斜面分层连续浇筑,循环推进(见底板浇灌图),每层浇筑厚度控制在(500600mm)以内,一次浇筑到位的方法,浇筑砼时要在下层砼初凝前浇捣上一层砼,不使上下层之间产生施工缝,并采取二次振捣法,以保持良好接槎,提高砼的密实度。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计12(10)砼浇筑至最上一层砼时,由于其表面水泥浆较厚,在砼浇筑结束后要认真处理,初步用长刮尺刮平,用铁滚筒碾压数遍,再用木蟹压实,以闭合收水裂缝,并应埋好

14、道索及中心埋件,道索埋件T3030C 共4 块,中心埋件一块T2020A,见施工埋件图。(11)砼养护:在砼浇筑完后,应及时养护,待拆模后及时回填土方。(12)测温监控措施大体积砼的水化热和砼收缩大,如何控制好大体积砼测温监控是非常重要的。大体积砼砼浇完后,上盖一层塑料薄膜来保湿,再在其上覆盖12 层草袋保温。并及时掌握砼内部和表面的温差,并采取措施把温差控制在25以内。大体积砼施工时,应在结构其有代表性的表面及内部,分别设置测温孔,筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计13所有的测温孔均编号,绘制平面布置图。在砼养护期间,派专人昼夜测量,并有记录,及时采取措施控制砼的

15、内外温差在25以内。电子测温,我们将专门组织一个测温小组六人,负责浇筑混凝土时热偶探头埋设,和浇筑时的测温,作好记录,温度升降曲线图,作好分析,并及时采取有效措施。三筒座施工2 先画内外模板线于底板,并涂好油漆标记。2绑扎筒座环筋,插完筒壁钢筋,内侧、外侧均挂好保护层垫块。T2020AT3030C400 400烟囱施工埋件图筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计143根据底板上画好的模板线支设内外模板,模板采用组合钢模、拼木模的方法,水平方向上下设3425 围檩,竖向用248 钢管做围檩,上下垂直方向设34 道对拉螺栓,垂直方向间距700 左右。对拉螺栓直径为14,水平

16、方向设55 组,组合钢模中拼接木条子,内木条宽35,外木条子上宽41,下宽155,内木条子高2800,外木条子高为3860,木条厚与模板相等。螺杆上焊挡筋26,L=50。在支模同时搭设筒座外环形架子,上铺5CM 厚木脚板(要求能行走机动翻斗车)。并用16 钢筋夹绑牢固,防止移动。模板校正于内架子上。筒座支模见筒座支模示意图。4浇砼:砼用2 台JZ-350 搅拌机搅拌,运输用2 台机动翻斗机运输,浇灌时用四台插入式振捣器振捣,浇灌时从一点向两侧分开,前后两档人员,分层浇灌,分层振捣踏步式推进,每个层砼以不超过50cm 为宜,振捣应密实,不得漏振,插点均匀,不超过作用半径的1.25 倍。筒座顶面应

17、根据抄好的标筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计15高,做好标高标记,严格按标记用木抹子抹平。5浇完砼后应及时浇水养护。四防腐工程:外侧筒座模板拆除后立即割掉螺杆,做两道沥青防腐层。五土方回填:1.外侧回填土,回填土共M3,由推土机或装载机结合人工夯填,要分层洒水夯实,层高30cm,夯实后的回填土密实度必须达到设计要求。2筒座内回填土,烟囱内满堂架拆除后才能回填,回填由人工用小车回填,分层(30cm)洒水夯实,应使其干容重达到要求。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计16第二节 钢筋砼筒身施工一 滑模装置总体设计1.滑模施工总体设计图为了良好

18、发挥滑模施工的优越性,缩短工期,因此考虑在零米处即开始装滑模设备。采用QYG-60 型千斤顶,爬杆为483.5 钢管,大大提高施工平台的稳定性。A.滑模装置的组成,由液压提升系统,操作平台系统、模板系统、垂直运输系统组成。液压提升系统:由液压千斤顶、支承杆、液压控制台、油管路、分油器、针形阀等部分组成;操作平台系统:由鼓圈、辐射梁、内外环梁、刚性拉杆、平台铺板、防护栏杆等部分组成;模板系统:由提升架、内外模板(分固定、收分、抽拔模板)、围圈、吊脚手架、调径装置、支顶螺杆等部分组成;垂直运输系统:由随升井架、起重扒杆、导索、吊笼、卷扬机、砼贮料斗等部分组成。B.滑模设计荷载分类滑模装置自重758

19、.72KN;施工荷载,包括施工人员、工具、设备、存放材料等,191.88KN;垂直运输荷载,包括吊笼、钢丝绳、导索拉力等196KN筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计17钢模板与砼的摩阻力235.20KN;侧压力F=0.22*24*2*1*0.85*0.125=4.49KN/m侧压力,砼入模时的冲击力的振捣时的侧压力。侧压力的合力取(6.49KN/M2),合力作用点在2/5H 处,倾倒砼时产生的水平荷载按2KN/M2.合计总垂直荷载1381.80KN,改平台后总荷载取883KN。C.千斤顶、支承杆计算千斤顶、支承杆布置的总数量,根据按承载力计算后的数量、结构构造需要和

20、调整结构垂直度偏差需要的数量来确定。千斤顶采用液压千斤顶,额定能力KN。支承杆采用SA-R 型,耐压力17Mpa。主油管内径19mm,分油管内为10mm。油管接头、限位阀的通径、压力与油管相应。千斤顶、支承杆计算根据施工图纸下来后具体确定。D.操作平台承重骨架操作平台采用辐射状的空间结构,在各种荷载作用下应有足够的强度和刚度。承重骨架出鼓圈、辐射梁、环梁、刚性拉杆及随升井架组成整体稳定结构。构件的截面尺寸及其布置,应经计算确定。构件设计时的操作平台上的施工荷载(包括施工人员、工具,存放材料取2KN/M2。操作平台上放置手推车、吊笼、液压控制台、电焊机、随升井架等机具设备时,按实际重计算设计荷载

21、。二 模板系统1为适应筒壁直径的变化,模板设计应具有通用性、互换性和一定的刚度,力求安装、使用、拆除方便。内外模板的固定、收分模板的宽度和抽拔筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计18模板的数量,应能满足筒首最小直径和操作平台二次组装后的要求。连续变截面的筒壁,在辐射梁上设置调径装置和在提升架上设置支顶螺杆,以调整支承杆位置和改变围圈的尺寸。阶梯式变截面的筒壁,可将模板滑升到变截面处,重新组装内围圈和内模板。 滑模结构构件的设计与制作、模板模板采用钢模板。模板高度,内模板为1400 毫米,外模板为1500 毫米,组装后内外模板下口平齐。固定模板宽度,内模板为400 毫米

22、,外模板为420 毫米。收分模板宽度,内模板为370 毫米,外模板为390 毫米。抽拔模板宽度,内模板为140 毫米,外模板150 毫米。钢板采用号钢,钢板厚度、固定、抽拔模板为毫米,收分模板为毫米。固定、收分模板的弧度,按筒身的平均直径来确定,收分模板根据模板的平面组装形成对称布置。、围圈围圈的垂直荷载为模板重量和摩阻力,水平荷载主要为混凝土的侧压力。围圈分固定、活动围圈两种,用L634 角钢制作。上下围圈的间距为750 毫米。上围圈距模板上口,内模板为310 毫米,外模板为410 毫米。固定围圈与固定模板焊在一起,其长度等于固定模板的宽度,弧度和固定模板弧度相同。活动围圈的长度由相邻两个提

23、升架间模板的圆弧长度来确定,搭接在固定围圈上的长度取50 毫米。活动围圈的弧度,取其使用高度范围内筒身的平均弧度。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计19、提升架提升架按实际的垂直荷载,水平荷载进行计算。提升架采用双横梁可调节式,制作用料为:上横梁2L636,中横梁2L8,立柱2L8。横梁与立柱交成直角,两者中心线应在同一平面内。在使用荷载作用下,立柱的侧向变形不大于毫米。模板顶部至提升架横梁间的净高度为400 毫米,提升架两立柱之间的净宽最大可调尺寸为1200 毫米。、调径装置调径装置由方牙螺丝杆、顶帽、底座组成。螺丝杆直径为32 毫米,长度400 毫米,采用45

24、号钢制作。方牙螺距328,调径装置安在辐射梁下翼,以保护螺丝杆不受损坏。底座在辐梁上的组装孔设置个螺栓,以利移动位置后的组装。、鼓圈鼓圈由直径相同的上下钢圈通过腹杆用螺栓连接而成的一个几何不变体。上钢圈采用L2009012(钢板焊制)、下钢圈采用L16a 制作,直径3000毫米,高度2200 毫米。腹杆采用2L63406 制作,中心横梁用2L16 制成,用螺栓连接在上钢圈上。、辐射梁、环梁辐射梁采用2L12 制作。辐射梁在组装前应做好尺码标志,以此作为调径的依据。辐射梁上按需要开设调径装置组装孔和设置平台拉杆拉环。为便于操作平台的整体拆除,辐射梁和上钢圈采用饺接。环梁采用角钢制作,内外环梁用L

25、1006310,中间环梁用L756。环梁的间距为1000-1300 毫米,外环梁的直径应经计算确定。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计20、刚性拉杆、吊脚手架刚性拉杆直径为18 毫米,应根据要求配置几套不同长度的拉杆构件,用花蓝螺栓调整其长度。吊脚手架内架宽度740 毫米,外架宽度840 毫米,高度2090 毫米。吊架手架设计成可沿辐射梁移动式,便于牛腿随升支模。、随升机架、起重把杆(见滑模施工示意图)随升井架为两孔,平面尺寸15002600 毫米,高度7500 毫米。井架和操作平台的连接采用刚性支撑,四向设置,每向一根。材料为无缝钢管894。井架用无缝钢管制作。材

26、料为立柱605,套管767,斜杆、水平杆为384、424。组装螺栓用M16。起重把杆用无缝钢管1024 制作,长度15 米,起重量0.5 吨,仰角45。、吊笼、导索吊笼设计为两层。上层供施工人员上下乘坐,下层为混凝土料斗。吊笼的三个侧面墙用钢丝网围闭,正面装两道挂钩作为护栏,顶面用6mm厚钢板封闭。吊笼的平面尺寸为750980 毫米,高度3610 毫米,上层高度1900 毫米。导索须用张紧的钢丝绳,直径19.5。导索固定端设松紧装置,采用弹簧和上下限位开关来自动控制卷扬机的松和停。弹簧直径22,展开长度1=1780 毫米,圈数n=4,总圈数n=5.5,热处理HRC=45。弹簧用两只串联使用,其

27、叠加工作负荷变形量应经试验确定。导索拉力控制范围为1-2 吨,以此确定上下限开关的距离。10、起重机具吊笼用卷扬机采用同轴双筒电控调速卷扬机,起重量5 吨,绳速29.3 米筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计21每分钟。导索用卷扬机采用单筒电控调速卷扬机,起重量5 吨,绳速40 米每分钟,在卷扬机前安设控制导索拉力的定值限位装置。钢丝绳规格要分别核算吊笼乘人时和吊运混凝土时两种情况的荷载,在满足安全系数K 的条件下,按有关公式计算。安全系数,当吊笼乘人时K 取14,当吊运笼运混凝土时K 取5。双筒卷扬机的双钢丝绳只计算一根的强度。钢丝绳用的滑轮凹槽、直径,应根据所用钢

28、丝绳的直径及容许拉断力选定。 滑模组装滑模装置组装前必须认真核对装置部件的规格和数量,并检查其质量,整体试组装或部件单元试组装,均应严格按照施工设计的要求进行。、操作平台组装应搭设脚手架,并对平台进行测平。组装顺序如下:安装操作平台,包括鼓圈、辐射梁、内外环梁、刚性拉杆、平台铺板;安装随升井架、刚性支撑、提升架、内外模板、围圈、调径装置;安装液压提升、垂直运输、水电、通讯、信号、控制系统、观测装置;安装内外吊脚手架、安全设施、设备、其他构件等。操作平台组装应起拱,起拱量为1/500。操作平台的中心要与筒壁中心重合,应在鼓圈组装后进行调整。辐射梁组装后,以鼓圈中心为圆心在辐射梁上标示出供量度半径

29、的刻度。、模板安装后应具有上口小、下口大的倾斜度,模板高度处的净间距为筒壁截面处的宽度。收分模板沿圆筒对称成对布置,每对的收分方向应相反。收分模板的搭接边不得有空隙。、液压系统安装完后,应进行试运转,首先进行充油排气,然后加压至9.8N/mm2,重复次后进行全面检查,待各部位工作正常后,插入支承杆。、操作平台组装完后,为检验各部件的受力情况,必须进行荷载试验。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计22试验荷载取计算荷载的120。经荷载试验,操作平台挠度、辐射梁挠度均符合规范的规定,各杆件的受力及连接能满足要求。三 滑模施工积灰平台向上三节以下筒壁采用移置模板施工时,模板

30、用P2015 组合钢模板,积灰平台三节以上筒壁采用滑模施工。滑模滑升过程中的调径、调坡度、调壁厚、接长支承杆、吊运和绑扎钢筋等,均匀穿插进行,以确保连续作业,模板、钢筋、混凝土施工,按现行的施工规范执行。 滑升、滑升前做好操作平台水平度、结构垂直度的观测、控制、纠偏的准备工作,设置控制点,标高控制线,进行千斤顶的编号与登记,检查与校正仪器设备。、开始滑升时,对滑模装置和混凝土的凝结强度进行初滑检查,在混凝土分层浇筑到300350 毫米时,即将模板滑升1-2 个行程,观察液压系统和模板系统的工作情况。接着浇筑第二层混凝土,高度为350-300 毫米,崐再滑升1-2 个行程,依此循环,直至将混凝土

31、浇筑至上口下50 毫米处。当第一层混凝土的强度到达0.25MPa 时,即转入正常滑升。、滑模时工艺流程如下:松导索提升模板及操作平台(包括平台整平)紧导索模板调径收分安装预埋铁件浇筑混凝土绑扎钢筋抽拔模板(模板应抽拔时)养护整修。以上工序应相互衔接,各工种应紧密配合,以确保滑模连续循环施工。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计23、建立混凝土浇筑制度和滑升制度,使滑升过程中的调径、调坡度、调壁厚、接长支承杆、吊运和绑扎钢筋等均穿插进行,不占用滑升时间。、模板工程:.模板提升时应边提升边观测中心,发现偏移及时纠正。.模板提升后,木工的工作顺序为:推门架调径,检查调节模板

32、半径、壁厚、坡度,抽板模板,收紧防扭钢丝绳,割除多余的活动围檩。.模板每次提升30cm,提升后应调节调径装置,使模板达到该标高时的设计半径。.模板半径调整后,每组门架间弧长将会变化,当收分模板将抽拔模板整块(指一块)盖住后应及时抽掉收分半径用的抽拔模板,以保证弧度的正确和中心的稳定。.提升后调径的同时,应正确调好壁厚。.为了防止滑模的扭转,每次提升前应调节门架防扭钢丝绳,保持门架的垂直,防止平台和模板的扭转。.模板提升后应及时翻标高,观测扭转(白天)和予埋铁件工作。、滑升过程中应注意下列各点:每次提升前应检查并排除提升的障碍,提升时使所有的千斤顶充分给油,回油时充分排清。正常滑升时,两次提升的

33、时间间隔不宜超过小时。气温较高时,应增加1-2 次中间提升,其高度为1-2 个千斤顶行程。检查和记录千斤顶的升差和筒壁的垂直偏差的数值,及时分析原因,采取有效地纠偏措施。每滑升米高度,至少进行一次中心线校正和模板收分。在纠正筒壁的垂直、坡度偏差时,应逐步徐缓进行,避免出现急弯。调筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计24整操作平台水平时,应防止模板出现倾斜。粘在模板上的砂浆,应即时清理干净,特别应注意清理收分模板与抽拔模板间的夹灰。、因施工需要或因其他原因不能滑升时,应采取停歇措施:混凝土应浇筑到同一水平面;模板每隔一定时间提升一个行程,直到模板与混凝土不再粘结为止;恢

34、复施工时,应对液压系统进行运转检查。混凝土接槎按施工缝处理。、滑模平台施工:滑升到110M 后进行滑模平台的改装,拆除单千斤顶对应的门架、模板、崐辐射梁、拉杆及相应的液压管件,将平台上的剩下的辐射梁外端割去4.2M,整修好平台围圈,外侧栏杆和平台板等,松开模板清理重新组装后重新滑升。 中心测量、筒身中心测量采用激光经纬仪。测量前使水准管气泡居中,激光束轴线与筒身同心。接通激光电源,使光束射到操作平台的接收靶上,将仪器水平旋转360,光斑画圆的中心即正确的筒身中心。、激光接收靶采用有机玻璃制作,其规格为250250 毫米,在上面刻出1010 毫米的方格,激光收靶固定于操作平台中心,平行于井架。

35、偏扭的纠正、中心偏差的纠正操作平台倾斜法。在中心偏差方向,用一侧的液压千斤顶增加提升次数,另一侧油路针形阀关闭的办法,使平台一侧有意提高来纠正中心。应注意分次进行,每次纠偏的倾斜值不宜超过操作平台跨度的1/200。纠偏过程的操作平台要呈斜平面状态,不要产生折平面。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计25改变混凝土浇筑顺序法。当中心产生偏差后,先浇筑反方向一侧的混凝土,依靠混凝土的侧压力迫使模板与操作平台位移,逐步向中心复位。螺栓支顶法。顶紧中心偏移反方向的支顶螺杆及调径螺杆,同时将偏移方向的螺杆稍松,利用提升过程中筒壁混凝土给提升架的反作用力使操作平台复位,达到纠正中

36、心偏差的目的。模板移动法。在滑升过程中逐步移动模板位置,使模板中心和筒身中心重合。、操作平台和模板扭转的纠正双千斤顶法。通过筒壁两个千斤顶的不同提升高度来纠正操作平台的模板的扭转,当操作平台和模板发生顺时针方向扭转时,先将其扭转方向一侧的千斤顶升高一些,然后全部千斤顶滑升一次,如此重复数次,即可纠正过来。提升架互拉法。操作平台组装时,在提升架外侧立柱之间设置交锚柔性拉杆,如发现扭转,可利用柔性拉杆上的花蓝螺栓进行调节,以达到提升架垂直。也可以用倒链将提升架校正垂直。垫楔片法。在千斤顶下部与扭转成反方向垫楔片,使支承杆反向止扭。四 滑模拆除 滑模拆除前。用方木将辐射梁支垫在筒首混凝土上,使支承杆

37、不再承受荷载,用吨倒链挂到筒首的预埋拉环上,拉住操作平台的鼓圈下端,使其均匀受力,再用1 吨倒链交错将随升井架和筒首拉环之间拉牢,保持随升井架稳定。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计26 拆除用的钢丝绳、倒链、预埋件等要进行强度验算,并仔细检查绳索质量及安全措施情况。拆除过程中应统一指挥,保持操作人员上下崐通讯的畅通。地面设障碍隔离危险禁区,并且确保拆滑安全。(地面设监护人员) 滑模拆除采用分段整体拆除方法,其拆除顺序为:内外模板供水管道安全网内外吊脚手架及其铺板支承杆(割除)千斤顶及液压设备油管路操作平台栏杆、铺板辐射梁、环梁吊笼、导索动力电缆把杆随升井架、鼓圈(

38、整体)拆放钢丝绳。 拆除后的部件应按组装顺序分类存放、保管,并对其进行检查维修。部件损坏或变形较大无法修复的,应更换补齐,配套备用。、钢筋施工钢筋在地面加工好后,由平台上扒杆吊到滑模平台上,然后绑扎或焊接,平台上不能集中堆放较多的钢筋,应随用随吊,减轻荷载。钢筋的加工:环筋22 需在地面弯曲成需要的弧度,再吊运到滑模平台上绑扎,环筋绑扎连接,接头1/4 错开,搭接长度40d。钢筋焊接:立筋采用自动电渣压力焊的连接的方式,先试验合格,后正式焊接,以后定期做好试验。主筋焊接接头面积占总面积50。、砼施工砼搅拌仍用原搅拌机及上料系统,砼水平运输用四辆机动翻斗车,垂直运输用二台施工电梯中的吊笼运输。砼

39、运到上面随升架上后,放到滑模平台上的集料斗中,再用小车运到筒壁处的平台上,再用铁锹铲入筒壁中。由于本工程滑模在夏季,故砼中需掺入木钙缓凝剂及FM 减水剂,砼出模强度必须达到0.2MPa,具体配比由试验室确定。必要时掺入一定数量的粉煤灰,以改善砼和易性,使砼出模时不拉裂且又有足够的出模强度。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计27砼浇捣时应由二点向四个方向分开浇捣,避免模板侧压力对中心的漂移影响。砼应振捣密实,振捣器应插入下层5cm,振捣棒应避免碰撞模板爬杆铁件等。筑龙网WWW.ZHULONG.COM某电厂烟囱滑模施工组织设计28第三节 内衬砌筑一内衬施工平台的制作安装1烟囱内衬砌筑采用无脚手升降砌筑平台(简称吊盘)施工,利用倒链逐步提升。吊盘结构稳固,自重较轻,制作简单,操作方便,是比较理想的实用承载平台。见吊盘平面图及节点详图。2吊盘组成及制作安装:内衬吊盘是由上下中心钢圈,辐射管、斜撑,钢圈连杆、环圈、平台脚板和倒链及悬挂钢丝绳等组成。吊盘的提升是利用筒首预埋的个吊环,见吊环埋设详图,从吊环上悬挂钢丝绳。再用5T 倒链用绳扣夹子于悬挂钢丝绳上,逐步交替提升倒链达到提升吊盘的目的。3上下中心钢圈用16 槽钢弯制而成,在圆形钢圈上分出上下连接杆的位置,并钻孔用螺栓连接。钢圈进行18 等分,上
